ความเร็วสูง U-Channel Forming Machine (45-65m/นาที) YX25-45/55/65

ประวัติโดยย่อ

เครื่องขึ้นรูปม้วนช่อง U ความเร็วสูงแสดงถึงจุดสุดยอดในการสร้างรูปร่างโลหะทางอุตสาหกรรม ออกแบบมาเพื่อให้การผลิตอัตโนมัติอย่างต่อเนื่องด้วยความเร็วที่น่าประทับใจ 45 ถึง 65 เมตรต่อนาที ออกแบบมาเพื่อประมวลผลวัสดุที่หลากหลาย ระบบนี้จัดการกับขดลวดชุบสังกะสี เหล็กรีดเย็น สแตนเลส อลูมิเนียมอัลลอยด์ และเหล็กชุบสังกะสีเคลือบสีสำเร็จรูป (PPGI/PPGL) ได้อย่างง่ายดาย ไม่ว่าคุณจะทำงานกับวัสดุมาตรฐานที่มีความหนา 0.4-0.6 มม. หรือต้องการการปรับเปลี่ยนตามความต้องการด้านโครงสร้างเฉพาะ เครื่องจักรจะรักษาความทนทานต่อรูปร่าง ±0.5 มม. ที่แข็งแกร่งได้ ฐานท่อสี่เหลี่ยม H450 ที่แข็งแกร่งช่วยลดการสั่นสะเทือนในการทำงาน ทำให้มั่นใจได้ว่าช่อง U ทุกช่องจะมีขนาดที่แม่นยำและขอบตรงอย่างสมบูรณ์แบบ ด้วยการบูรณาการระบบควบคุม PLC ขั้นสูง ผู้ปฏิบัติงานสามารถตั้งโปรแกรมชุดการผลิตได้อย่างง่ายดาย ลดการควบคุมดูแลด้วยตนเอง และลดการสูญเสียวัสดุได้อย่างมาก อุปกรณ์นี้ทำหน้าที่เป็นสินทรัพย์ที่เชื่อถือได้ในการขยายขีดความสามารถในการผลิต โดยให้ผลผลิตที่สม่ำเสมอสำหรับโครงการก่อสร้างและโครงสร้างที่มีความต้องการสูง การตอบสนองสัมผัสของแผงควบคุมและกลไกการป้อนที่ราบรื่นสะท้อนถึงวิศวกรรมอันพิถีพิถันเบื้องหลังโรงขึ้นรูปนี้

กระแสงาน

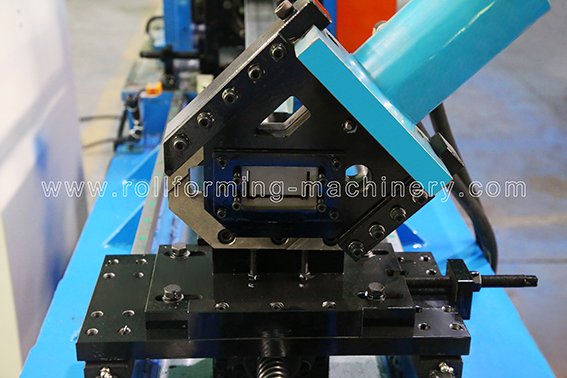

การทำความเข้าใจลำดับการทำงานของอุปกรณ์ขึ้นรูปม้วนนี้เน้นย้ำถึงประสิทธิภาพและความแม่นยำแบบอัตโนมัติ กระบวนการเริ่มต้นด้วยเครื่อง decoiler แบบแมนนวล (ความจุ 3T-300) โดยป้อนขดลวดสังกะสีดิบเข้าไปในอุปกรณ์นำทาง เพื่อให้แน่ใจว่าแถบโลหะจะเข้าสู่ส่วนที่ขึ้นรูปโดยอยู่ในแนวเดียวกันอย่างสมบูรณ์ ป้องกันการบิดเบี้ยวของขอบ เมื่อวัสดุผ่านสถานีขึ้นรูป 12 ขั้นตอน ลูกกลิ้ง Cr12 สำหรับงานหนักจะค่อยๆ ปรับรูปร่างโลหะแบนให้เป็นโปรไฟล์ช่อง U ที่แม่นยำ มอเตอร์หลัก 5.5 KW ให้แรงบิดที่สม่ำเสมอ โดยรักษาความเร็วของผลิตภัณฑ์ที่รวดเร็ว 40 ม./นาที โดยไม่สะดุด เมื่อขึ้นรูปแล้ว โปรไฟล์ต่อเนื่องจะไปถึงอุปกรณ์ตัดไฮดรอลิกแบบไม่หยุดนิ่ง ขับเคลื่อนด้วยมอเตอร์ปั้มน้ำมันขนาด 4 KW โดยเฉพาะ เครื่องตัดเฉือนผ่านโลหะโดยให้แรงกระแทกที่สะอาดและทรงพลัง โดยไม่ทิ้งเสี้ยนหรือขอบผิดรูป ลำดับทั้งหมดจะซิงโครไนซ์โดยระบบควบคุม PLC ส่วนกลาง ซึ่งจะติดตามค่าความคลาดเคลื่อนของความยาวที่เข้มงวด ±1 มม. ต่อ 6 เมตร และส่งมอบชิ้นงานที่เสร็จแล้วไปยังชั้นวางทางออกในที่สุด คุณสามารถสังเกตการเปลี่ยนแปลงที่ไร้ที่ติจากแผ่นเรียบไปสู่ส่วนประกอบโครงสร้างที่มีสัดส่วนสมบูรณ์แบบได้ภายในไม่กี่วินาที

ส่วนประกอบของเครื่องแสดงผล

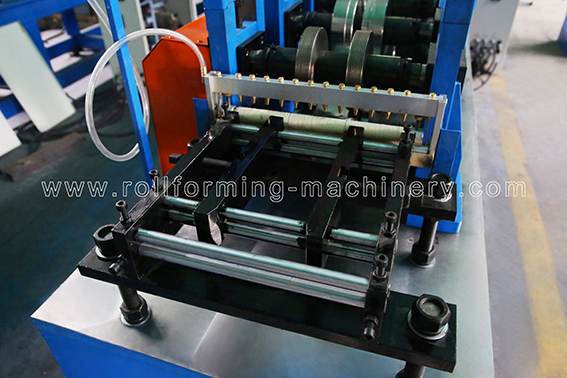

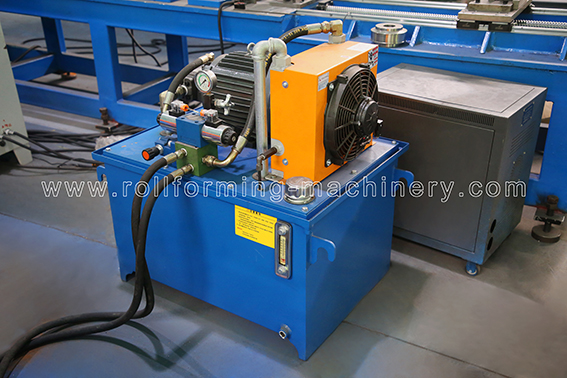

อายุการใช้งานที่ยาวนานและความน่าเชื่อถือของอุปกรณ์ขึ้นรูปทางอุตสาหกรรมขึ้นอยู่กับคุณภาพของส่วนประกอบหลัก เครื่องขึ้นรูปม้วนช่อง U ความเร็วสูงของเราสร้างขึ้นด้วยความใส่ใจในรายละเอียดและความแข็งแรงของวัสดุอย่างแน่วแน่ อุปกรณ์ป้อนอาหารได้รับการออกแบบทางวิศวกรรมด้วยลูกกลิ้งนำทางที่มีความแข็ง ซึ่งจับคอยล์ที่เข้ามาอย่างนุ่มนวลแต่มั่นคง ช่วยป้องกันรอยขีดข่วนบนพื้นผิวบนวัสดุที่ละเอียดอ่อน เช่น PPGI หัวใจสำคัญของระบบคือ ลูกกลิ้งขึ้นรูป 12 ขั้นตอนผลิตจากเหล็กกล้าแม่พิมพ์ Cr12 ระดับพรีเมี่ยม ลูกกลิ้งเหล่านี้ผ่านการตัดเฉือน CNC อย่างแม่นยำและการรักษาความร้อนแบบพิเศษ ทำให้มีความแข็งที่น่าเกรงขามถึง HRC58-62 เมื่อคุณใช้มือไปตามลูกกลิ้ง พื้นผิวที่เรียบเนียนเป็นพิเศษเหมือนกระจกจะปรากฏชัด ซึ่งเป็นปัจจัยสำคัญในการลดแรงเสียดทานและทำให้มั่นใจได้ว่าการเคลือบสังกะสียังคงสภาพเดิมในระหว่างการสร้างรูปร่างด้วยความเร็วสูง สถานีไฮดรอลิกที่ขับเคลื่อนด้วยกลไกโซ่ ZIQIANG ที่เชื่อถือได้และยึดด้วยสลักเกลียวเกรด 8.8 ให้แรงดันมหาศาลและมั่นคง คุณจะได้ยินเสียงฮัมเป็นจังหวะสม่ำเสมอของมอเตอร์ไฮดรอลิกขนาด 4 KW ขณะที่มอเตอร์จ่ายกำลังให้กับเครื่องตัด โดยดำเนินการตัดอย่างคมชัดทันทีทันใด ซึ่งจะทำให้สายการผลิตเคลื่อนที่โดยไม่ต้องหยุดชั่วคราวแม้แต่ครั้งเดียว

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร

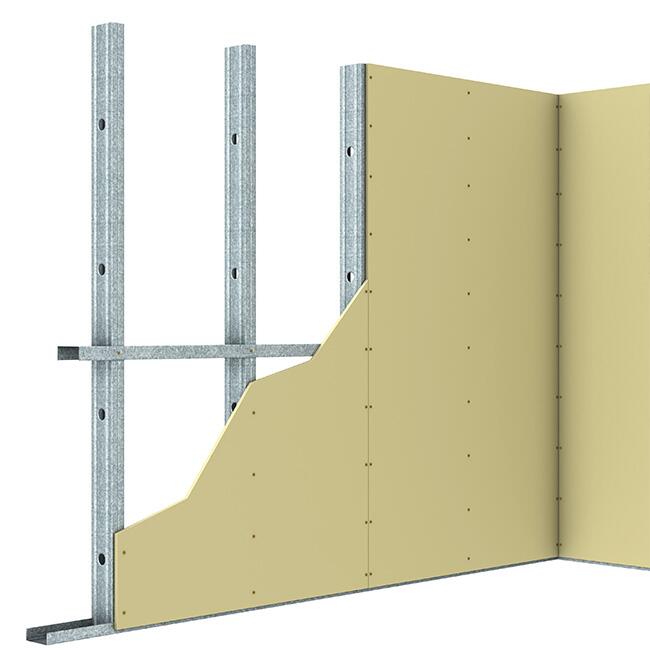

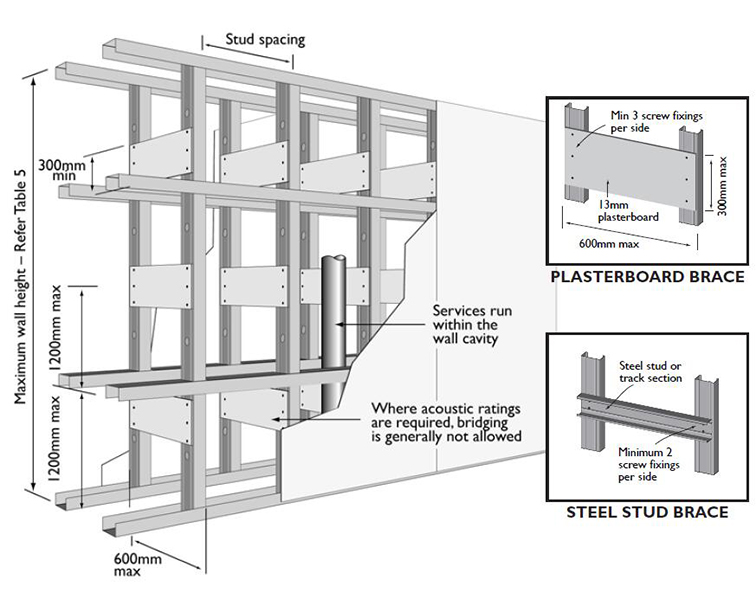

ช่อง U ที่ผลิตโดยโรงงานขึ้นรูปม้วนขั้นสูงนี้เป็นส่วนประกอบพื้นฐานของภาคส่วนโครงสร้างและสถาปัตยกรรมจำนวนมาก ด้วยความคลาดเคลื่อนของขนาดเวอร์ชัน ±0.5 มม. ที่แม่นยำ โปรไฟล์ที่เสร็จสมบูรณ์จึงมีความสมมาตรและความสมบูรณ์ของโครงสร้างที่สมบูรณ์แบบ ส่วนประกอบเหล่านี้ถูกนำมาใช้อย่างกว้างขวางในการก่อสร้างโครงอาคารที่ทนทาน กระดูกงูเพดานแบบแขวน และกรอบประตูหรือหน้าต่างที่แข็งแกร่ง นอกเหนือจากการก่อสร้างเชิงพาณิชย์มาตรฐาน ความแข็งแรงของผลผลิตสูง (สูงถึง 550Mpa) ของวัสดุแปรรูป ทำให้ช่อง U เหล่านี้เหมาะสำหรับการใช้งานที่มีความต้องการสูง เช่น ถาดสายเคเบิลในโรงงานอุตสาหกรรม ขายึดแผงโซลาร์เซลล์ และโครงสร้างเรือนกระจกที่ยืดหยุ่น ขอบที่สะอาดปราศจากเสี้ยนช่วยให้มั่นใจในการจัดการอย่างปลอดภัยสำหรับทีมประกอบและการประสานที่ราบรื่นระหว่างการติดตั้ง ช่วยเร่งระยะเวลาของโครงการได้อย่างมาก และปรับปรุงเสถียรภาพของโครงสร้างโดยรวม ผิวสัมผัสแบบโลหะเย็นของช่องสำเร็จรูปช่วยยืนยันคุณสมบัติทางโครงสร้างที่หนาแน่นและมั่นคง พร้อมสำหรับการใช้งานทันที

การปรับแต่งที่ครอบคลุมและการสนับสนุนทางเทคนิค

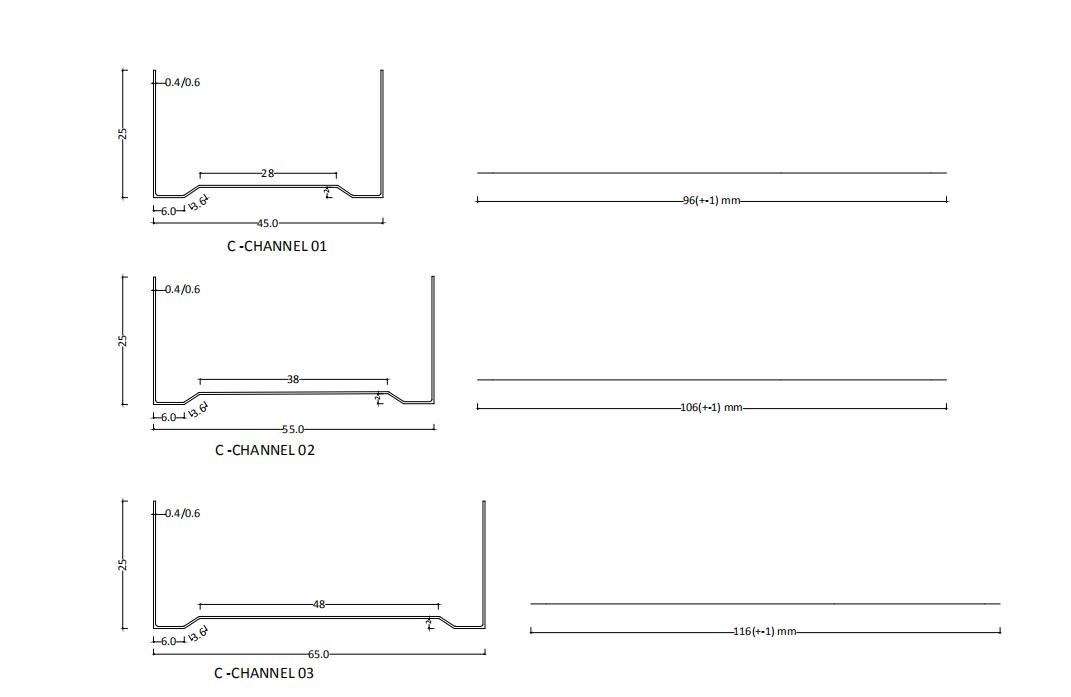

เราเข้าใจดีว่าข้อกำหนดมาตรฐานอาจไม่ตรงตามข้อกำหนดเฉพาะของโครงการทุกประการ ทีมวิศวกรเฉพาะของเรามีความสามารถในการปรับแต่งได้อย่างกว้างขวาง ช่วยให้สามารถปรับเปลี่ยนขนาดช่อง U ที่ไม่ได้มาตรฐาน รูปร่างโปรไฟล์แบบพิเศษ และคุณลักษณะการเจาะหรือการนูนแบบอินไลน์แบบรวม ตั้งแต่ขั้นตอนการออกแบบเริ่มต้นไปจนถึงการทดสอบขั้นสุดท้าย โดยที่เราขอขนาดของวัสดุป้อนสองสัปดาห์ก่อนเพื่อให้แน่ใจว่ามีความแม่นยำสูงสุด เรารับประกันว่าอุปกรณ์จะสอดคล้องกับเป้าหมายการผลิตของคุณอย่างสมบูรณ์แบบ นอกจากนี้เรายังให้บริการหลังการขายที่ครอบคลุมทั่วโลกอีกด้วย ซึ่งรวมถึงคำแนะนำในการติดตั้งถึงสถานที่ การฝึกอบรมผู้ปฏิบัติงานเชิงลึก และการสนับสนุนทางเทคนิคตลอดอายุการใช้งานเพื่อให้แน่ใจว่าสายการผลิตของคุณยังคงได้รับการปรับปรุงให้เหมาะสมและลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

คำถามที่พบบ่อย

• เครื่องนี้สามารถแปรรูปวัสดุอะไรได้บ้าง? มีความหลากหลายสูง สามารถขึ้นรูปขดลวดชุบสังกะสี เหล็กรีดเย็น สแตนเลส และ PPGI/PPGL ที่มีความหนาตั้งแต่ 0.4 มม. ถึง 0.6 มม.

• ระบบการตัดแบบไม่หยุดนิ่งมีประโยชน์ต่อการผลิตอย่างไร อุปกรณ์หลังการตัดแบบไฮดรอลิกทำงานโดยไม่หยุดกระบวนการขึ้นรูปม้วน โดยรักษาความเร็วต่อเนื่องที่ 40 ม./นาที ซึ่งช่วยเพิ่มปริมาณผลผลิตรายวันได้อย่างมาก

• อายุการใช้งานที่คาดหวังของลูกกลิ้งขึ้นรูปคือเท่าไร? ลูกกลิ้งผลิตจากเหล็ก Cr12 ระดับพรีเมี่ยมและมีความแข็ง HRC58-62 มีความทนทานต่อการสึกหรอสูง ทำให้มั่นใจได้ว่าสามารถผลิตในปริมาณมากได้อย่างต่อเนื่องนานหลายปีพร้อมการบำรุงรักษาน้อยที่สุด
