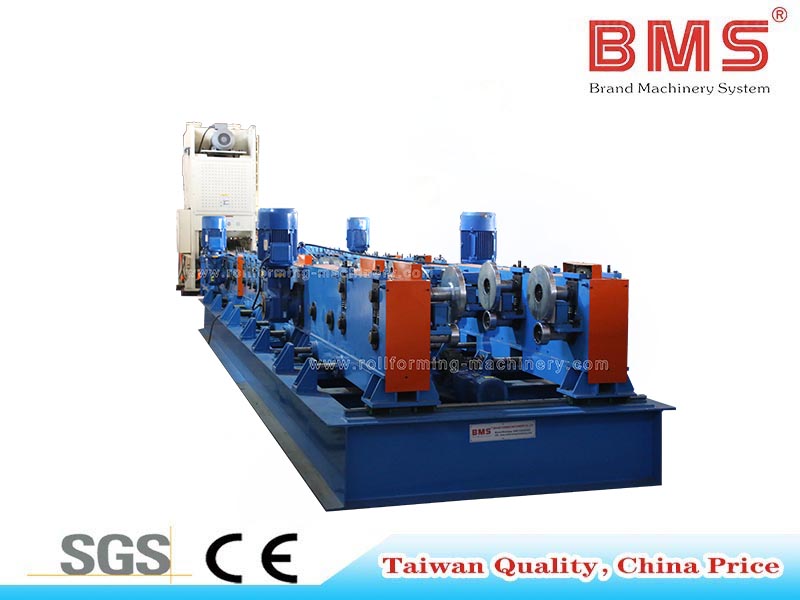

เครื่องขึ้นรูปม้วนถาดสายเคเบิลหลายโปรไฟล์ประสิทธิภาพสูง

คำอธิบายผลิตภัณฑ์

เครื่องขึ้นรูปม้วนถาดสายเคเบิลหลายโปรไฟล์ประสิทธิภาพสูงได้รับการออกแบบทางวิศวกรรมสำหรับการผลิตทางอุตสาหกรรมที่ใช้งานหนักอย่างต่อเนื่อง ออกแบบมาเพื่อแปรรูปขดลวดชุบสังกะสีที่มีความหนาตั้งแต่ 0.6 มม. ถึง 2.5 มม. สายการผลิตนี้ช่วยให้มั่นใจได้ถึงรูปทรงที่แม่นยำและผลลัพธ์ที่สม่ำเสมอสำหรับโปรไฟล์ถาดสายเคเบิลต่างๆ ด้วยการบูรณาการระบบควบคุม PLC ขั้นสูงและโครงสร้างทางกลที่แข็งแกร่ง อุปกรณ์ดังกล่าวจะช่วยลดการแทรกแซงด้วยตนเอง ลดการสูญเสียวัสดุ และเพิ่มประสิทธิภาพการผลิตโดยรวมได้อย่างมาก เป็นการลงทุนในอุดมคติสำหรับโรงงานที่ต้องการขยายขีดความสามารถในการผลิตโดยยังคงรักษาความคลาดเคลื่อนของขนาดที่เข้มงวดไว้

ข้อมูลจำเพาะทางเทคนิค

สร้างขึ้นบนโครงตัวถัง H450 ที่แข็งแกร่ง เครื่องจักรนี้ให้ความเสถียรเป็นพิเศษระหว่างการทำงานที่ความเร็วสูง สถานีขึ้นรูป 20 ขั้นตอน พร้อมด้วยลูกกลิ้งเหล็ก Gcr15 ที่ได้รับเครื่องจักรอย่างแม่นยำ รับประกันการไหลของวัสดุที่ราบรื่นและการดัดโปรไฟล์ที่แม่นยำ ด้วยความเร็วการขึ้นรูป 15-20 เมตรต่อนาทีและมอเตอร์หลักทรงพลัง 11*4 KW ระบบนี้จึงเหมาะสำหรับการผลิตจำนวนมาก ด้านล่างนี้เป็นข้อกำหนดทางเทคนิคโดยละเอียดของพารามิเตอร์หลักและโรงงานขึ้นรูปม้วน

ขั้นตอนการทำงานอัตโนมัติ

เพื่อให้การทำงานราบรื่นตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป เครื่องจักรจะปฏิบัติตามขั้นตอนการทำงานอัตโนมัติขั้นสูงที่ออกแบบมาเพื่อเพิ่มผลผลิตสูงสุดและลดการแทรกแซงด้วยตนเองให้เหลือน้อยที่สุด กระบวนการต่อเนื่องทำให้มั่นใจได้ถึงขนาดของผลิตภัณฑ์และความสมบูรณ์ของโครงสร้างที่สอดคล้องกัน

เครื่อง Decoiler ไฮดรอลิก (5 ตัน) → คู่มือการปรับระดับ / การให้อาหาร / อุปกรณ์เจาะ → โรงขึ้นรูปม้วนหลัก → อุปกรณ์ตัดโพสต์ไฮดรอลิก → ชั้นวางทางออก * 2 → ระบบควบคุม PLC → สถานีไฮดรอลิก

กระบวนการที่ได้รับการปรับปรุงให้มีประสิทธิภาพนี้เริ่มต้นด้วยเครื่อง decoiler ไฮดรอลิกขนาด 5 ตันที่ป้อนขดลวดสังกะสีเข้าไปในหน่วยปรับระดับและนำทาง อุปกรณ์เจาะงานหนักจะเตรียมการเจาะที่จำเป็นก่อนที่วัสดุจะเข้าสู่โรงรีดขึ้นรูปหลัก 20 ขั้นตอน ในที่สุด อุปกรณ์หลังการตัดแบบไฮดรอลิกจะตัดโปรไฟล์ที่ขึ้นรูปตามความยาวที่ต้องการได้อย่างแม่นยำ ซึ่งจะถูกรวบรวมไว้บนชั้นวางทางออก การดำเนินการทั้งหมดได้รับการจัดการจากส่วนกลางโดยระบบควบคุม PLC อัจฉริยะ ช่วยให้มั่นใจได้ถึงการซิงโครไนซ์และความแม่นยำในทุกขั้นตอน

ส่วนประกอบของเครื่องแสดงผล

ความน่าเชื่อถือของสายการผลิตขึ้นอยู่กับส่วนประกอบระดับพรีเมียม แต่ละชิ้นส่วนได้รับการคัดสรรอย่างพิถีพิถันและผ่านเครื่องจักรอย่างแม่นยำเพื่อรับประกันความเสถียรในระยะยาวและความต้องการการบำรุงรักษาขั้นต่ำ

คู่มือการป้อนวัสดุ
ป้องกันการเบี่ยงเบนของวัสดุและช่วยให้แถบเหล็กเข้าสู่ส่วนต่างๆ ในแนวเดียวกันอย่างสมบูรณ์

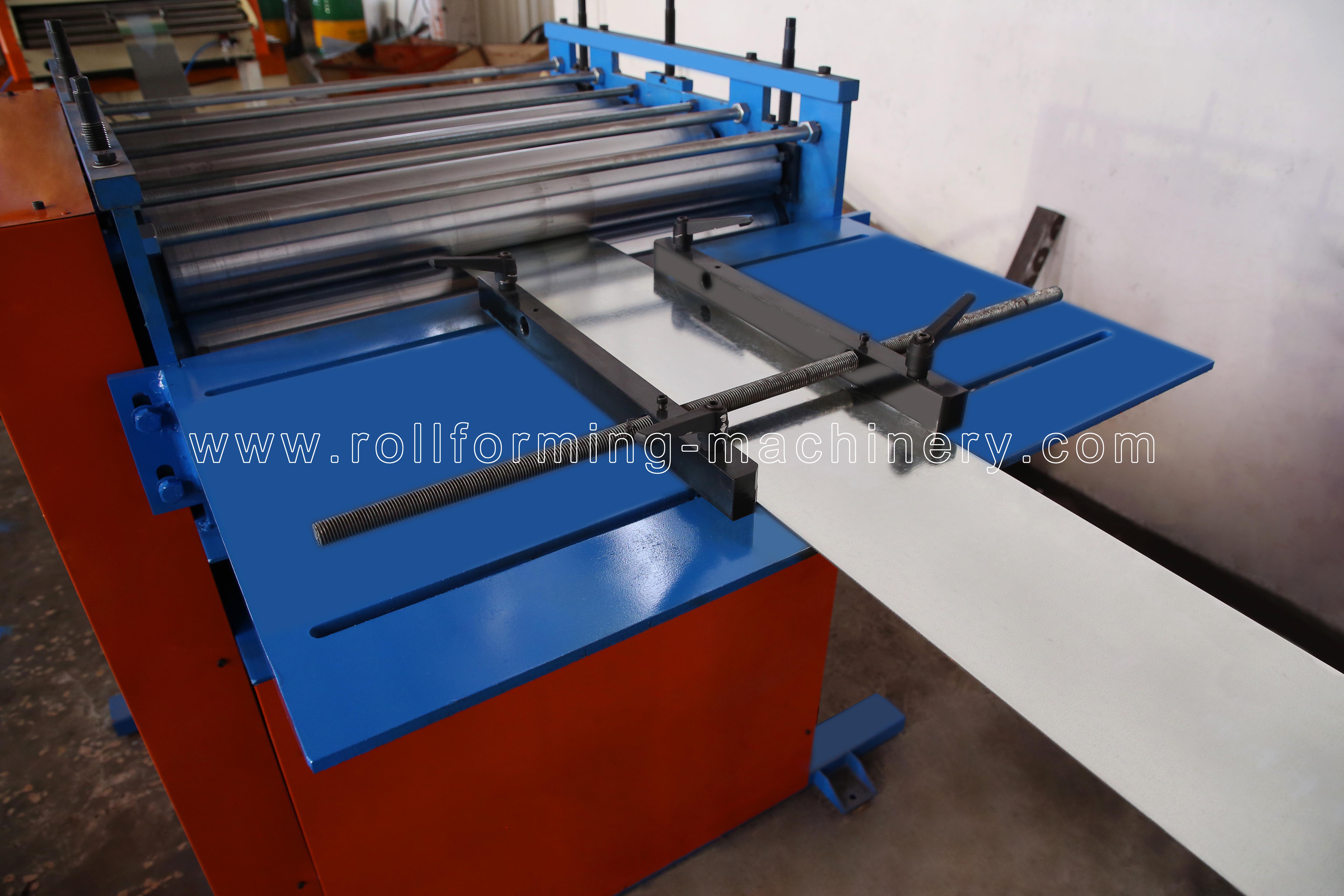

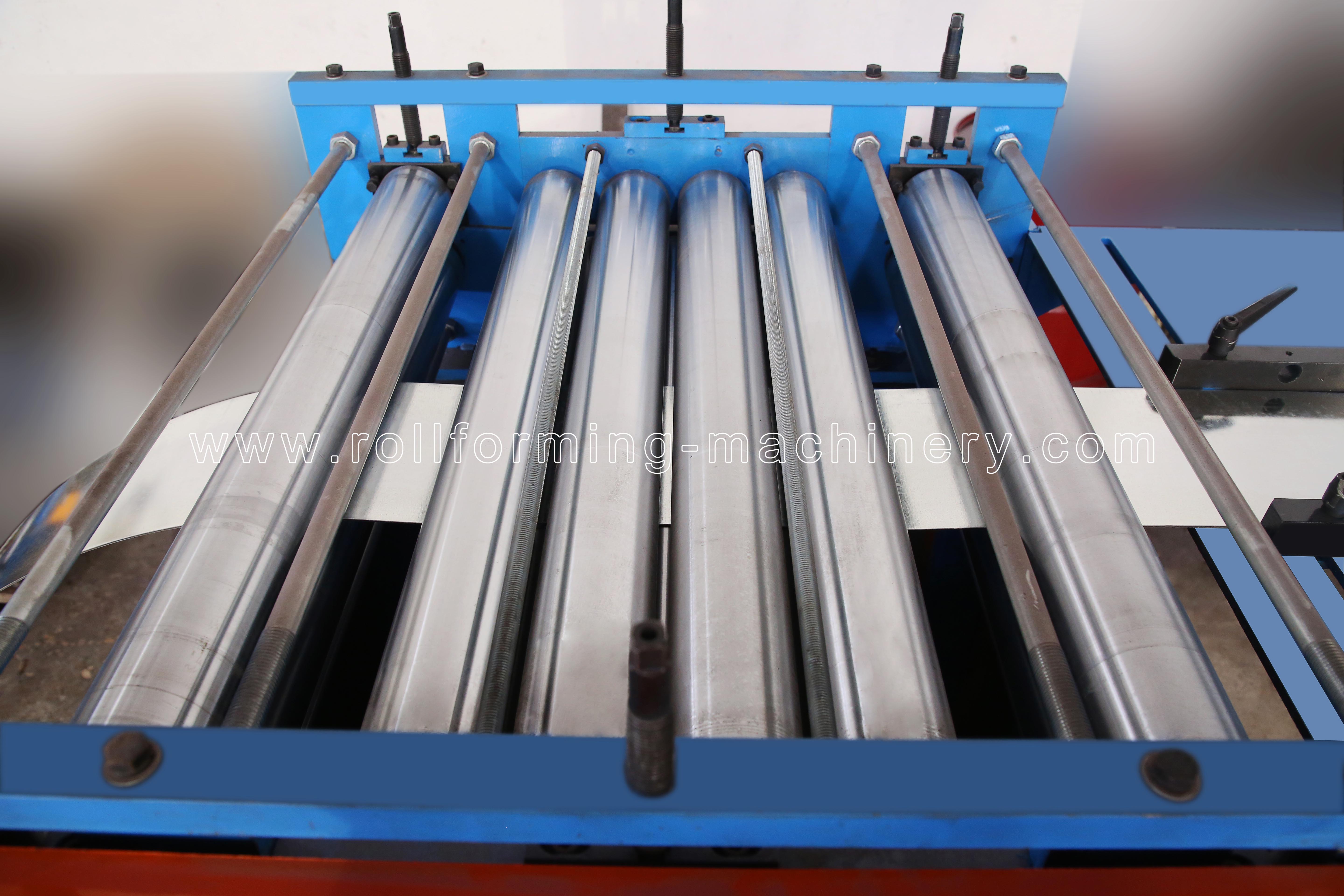

อุปกรณ์ปรับระดับ
ทำให้วัสดุม้วนเรียบเพื่อรับประกันความแม่นยำของมิติก่อนเจาะและขึ้นรูป

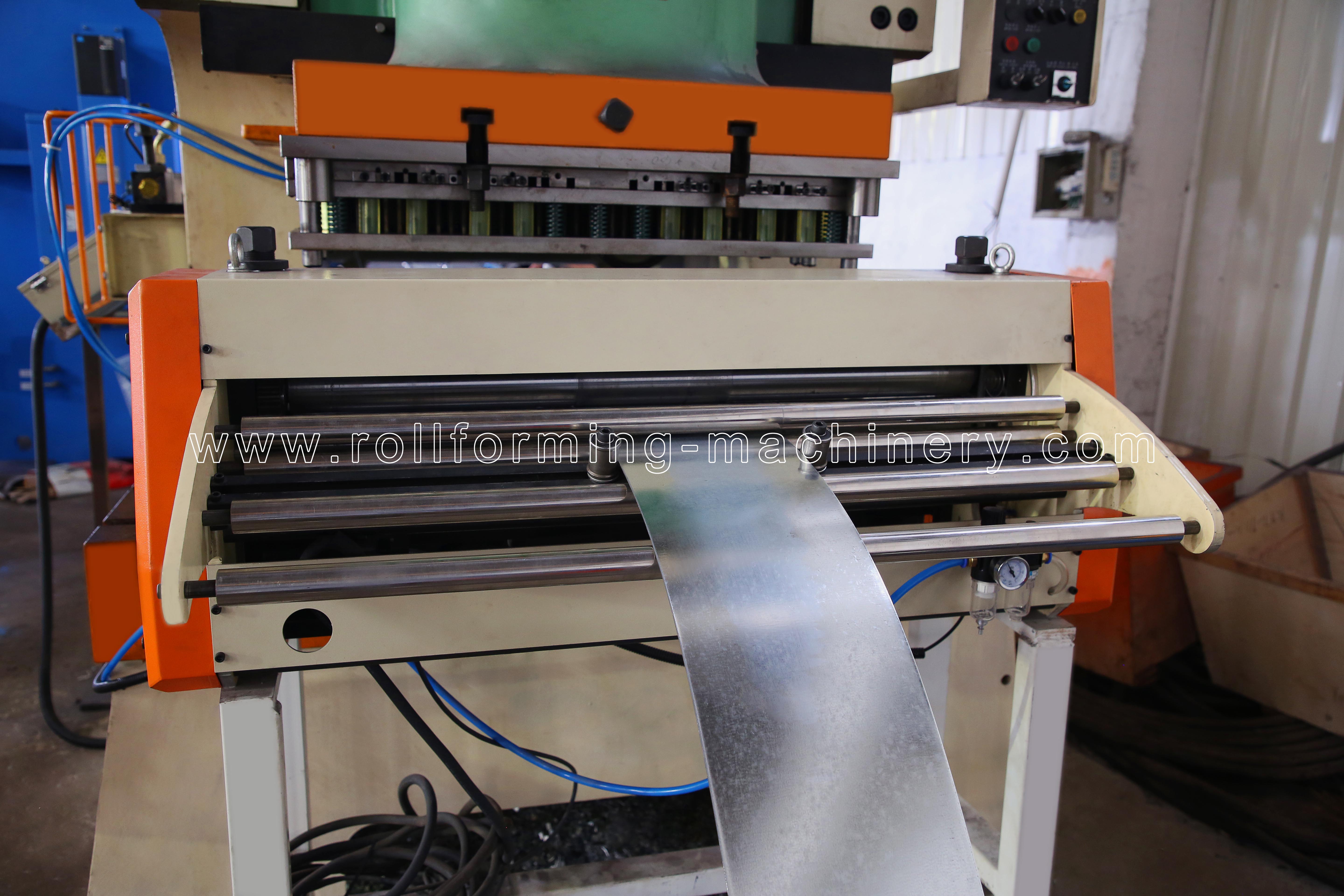

อุปกรณ์ป้อนอาหาร
จะรักษาความเร็วการป้อนให้สม่ำเสมอ ซึ่งเป็นสิ่งสำคัญสำหรับการวางตำแหน่งรูที่แม่นยำ

Heavy Duty Yanli Punch Press
มอบประสิทธิภาพการเจาะที่ทรงพลังและแม่นยำสำหรับวัสดุที่มีความหนาสูงสุด 2.5 มม.

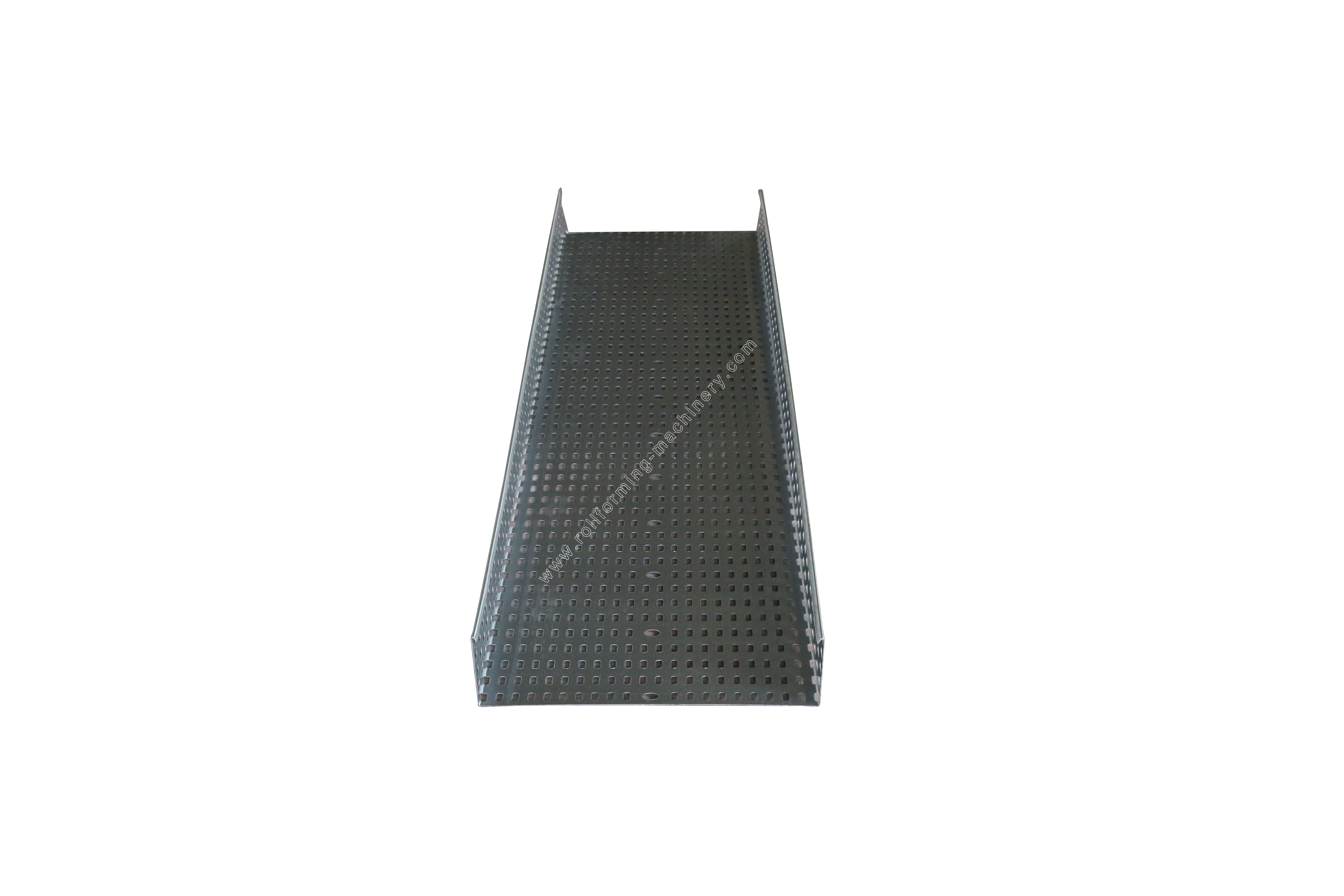

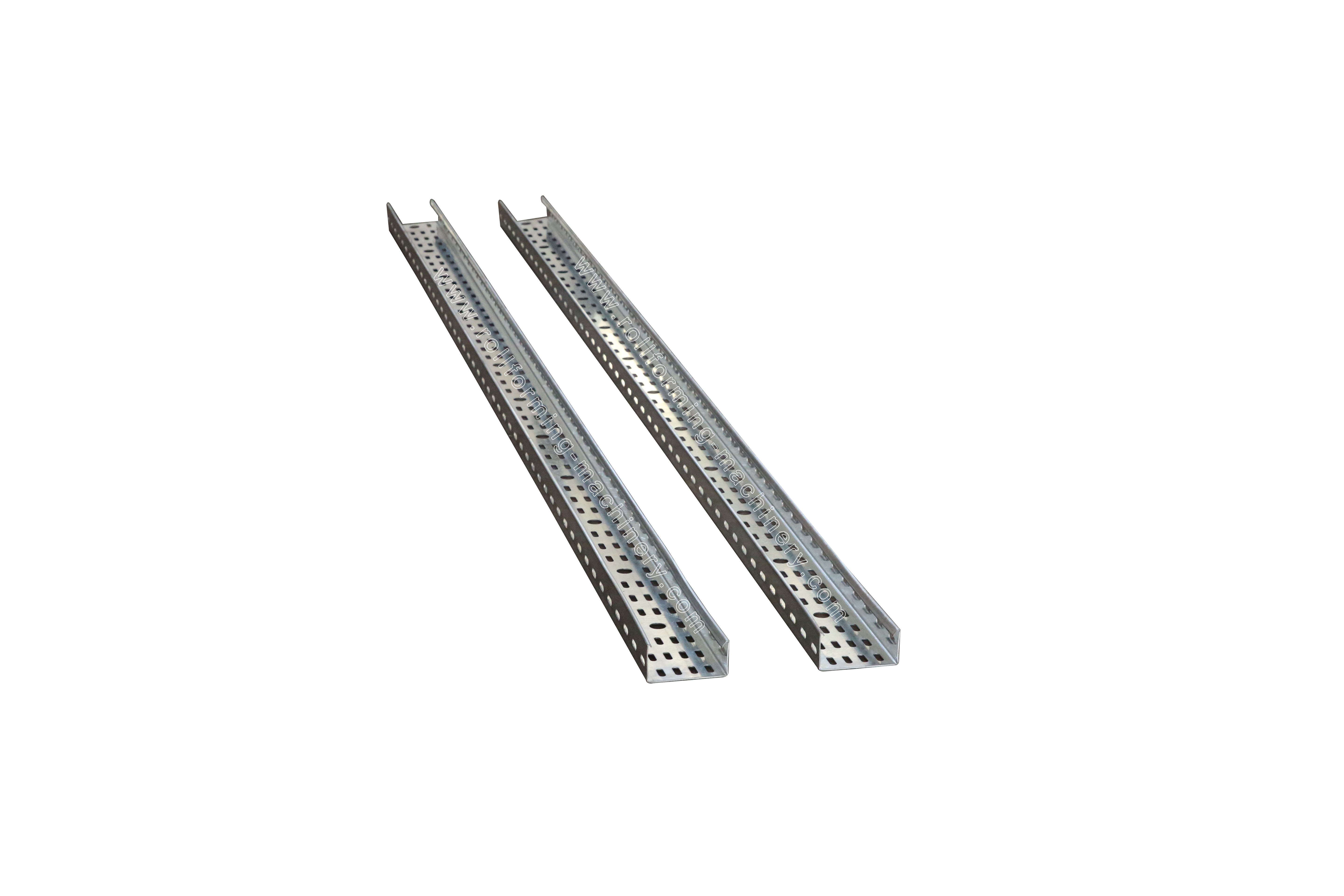

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร

ผลิตภัณฑ์ที่ผลิตออกมามีขอบที่สะอาด รูปแบบรูที่แม่นยำ และความแข็งแรงของโครงสร้างที่สม่ำเสมอ ซึ่งเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด ความแม่นยำของโรงรีดขึ้นรูปทำให้มั่นใจได้ว่าถาดเคเบิลที่ผลิตทุกรายการจะพร้อมสำหรับการประกอบทันที

การแสดงรายละเอียดอุปกรณ์

รูปภาพโดยละเอียดต่อไปนี้แสดงโครงสร้างที่แข็งแกร่ง วิศวกรรมที่แม่นยำ และโครงร่างโดยรวมของเครื่องจักรขึ้นรูปม้วน ซึ่งสะท้อนถึงความมุ่งมั่นของเราในโซลูชันการผลิตที่เชื่อถือได้

เคสใบสมัคร

ส่งมอบผลิตภัณฑ์สำเร็จรูประดับพรีเมียมสำหรับความต้องการทางวิศวกรรมที่หลากหลาย

มูลค่าที่แท้จริงของเครื่องขึ้นรูปม้วนถาดสายเคเบิลหลายโปรไฟล์ประสิทธิภาพสูงนั้นอยู่ในมาตรฐานที่ยอดเยี่ยมของผลิตภัณฑ์สำเร็จรูปที่มอบให้และความคล่องตัวในโครงการวิศวกรรมที่มีความต้องการต่างๆ ในโครงสร้างพื้นฐานสมัยใหม่ ระบบการจัดการสายเคเบิลที่เชื่อถือได้มีความสำคัญอย่างยิ่งในการรักษาความปลอดภัย การจัดวางระบบไฟฟ้าที่ซับซ้อน และรับประกันความเสถียรในการปฏิบัติงานในระยะยาว ถาดสายเคเบิลสำเร็จรูปที่ผลิตโดยอุปกรณ์นี้เป็นไปตามข้อกำหนดทางอุตสาหกรรมที่เข้มงวด ช่วยให้ทีมจัดซื้อและผู้จัดการโครงการได้รับโซลูชันที่เชื่อถือได้สำหรับการติดตั้งขนาดใหญ่ ด้วยการมุ่งเน้นไปที่ความแม่นยำและความสมบูรณ์ของโครงสร้าง ผลลัพธ์รับประกันได้ว่าการติดตั้งทุกครั้งจะปลอดภัยและมีประสิทธิภาพสูง

เครื่องขึ้นรูปม้วนถาดสายเคเบิล ผลิตภัณฑ์สำเร็จรูป

ความสม่ำเสมอของผลิตภัณฑ์สำเร็จรูปที่ยอดเยี่ยม

เมื่อประเมินผลิตภัณฑ์สำเร็จรูปที่เกิดจากอุปกรณ์ขึ้นรูปนี้ จะเน้นไปที่ความทนทาน ความแม่นยำของขนาด และความแข็งแรงของโครงสร้าง ถาดสายเคเบิลมีขอบเรียบ โปรไฟล์ที่สม่ำเสมอ และรูปแบบการเจาะที่แม่นยำ ซึ่งจำเป็นสำหรับการป้องกันความเสียหายของสายเคเบิลระหว่างการติดตั้งและการบำรุงรักษา ไม่ว่าจะผลิตถาดก้นทึบ ถาดเจาะรู หรือการออกแบบแบบบันได ผลลัพธ์ที่ได้ก็มีความสามารถในการรับน้ำหนักที่เหนือกว่า ความสม่ำเสมอในระดับนี้ช่วยลดการสูญเสียวัสดุได้อย่างมาก และลดการปรับเปลี่ยนที่ไซต์งานให้เหลือน้อยที่สุด แปลโดยตรงถึงต้นทุนค่าแรงที่ลดลงและระยะเวลาในการดำเนินโครงการให้เสร็จเร็วขึ้นสำหรับผู้รับเหมา สำหรับผู้มีอำนาจตัดสินใจในการซื้อ การลงทุนในอุปกรณ์ที่รับประกันเอาต์พุตระดับอุตสาหกรรมหมายถึงการลดความเสี่ยงโดยรวมที่เกี่ยวข้องกับความล้มเหลวของโครงสร้างหรือการไม่ปฏิบัติตามข้อกำหนดในการติดตั้งระบบไฟฟ้าที่สำคัญ

กรณีการใช้งานที่ครอบคลุมทั่วทั้งอุตสาหกรรม

ความอเนกประสงค์ของถาดสายเคเบิลสำเร็จรูปทำให้สามารถรวมเข้ากับกรณีการใช้งานที่หลากหลายได้อย่างง่ายดาย ตั้งแต่อาคารพาณิชย์มาตรฐานไปจนถึงสภาพแวดล้อมทางอุตสาหกรรมที่มีความเชี่ยวชาญสูง ความต้องการระบบรองรับสายเคเบิลสำหรับงานหนักนั้นเป็นสากล โปรไฟล์ที่ผลิตได้รับการออกแบบให้ทนทานต่อปัจจัยด้านสิ่งแวดล้อมที่ท้าทาย รวมถึงภาระทางกายภาพที่หนักหน่วง ผลกระทบที่อาจเกิดขึ้น และการสัมผัสกับสภาพบรรยากาศที่เรียกร้องในระยะยาว ขึ้นอยู่กับวัตถุดิบเฉพาะที่ใช้ระหว่างการผลิต

เคสใบสมัคร

สภาพแวดล้อมการใช้งานที่สำคัญ

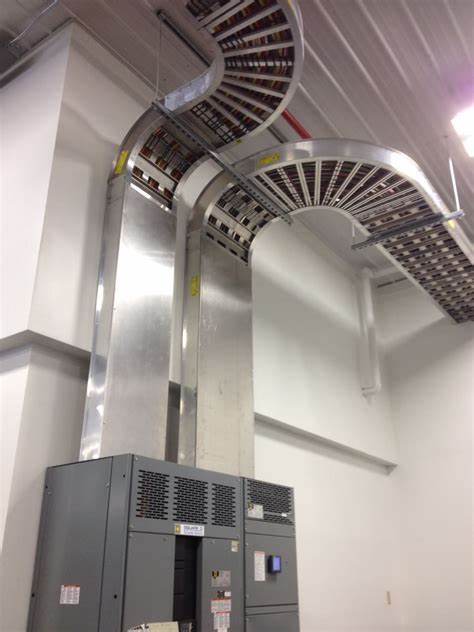

• โครงสร้างพื้นฐานเชิงพาณิชย์และสาธารณะ: ในอาคารพาณิชย์ขนาดใหญ่ ห้างสรรพสินค้า โรงพยาบาล และสนามบิน ความสวยงามและความปลอดภัยเป็นสิ่งสำคัญที่สุด เส้นสายที่สะอาดตาและขนาดที่แม่นยำของถาดสายเคเบิลสำเร็จรูปทำให้มั่นใจได้ว่าสามารถติดตั้งได้อย่างเรียบร้อยในการออกแบบเพดานเปลือยหรือซ่อนไว้อย่างปลอดภัยภายในช่องว่างของโครงสร้าง รองรับระบบแสงสว่างที่ซับซ้อน HVAC และเครือข่ายการสื่อสาร

• สิ่งอำนวยความสะดวกด้านการผลิตทางอุตสาหกรรม: อุตสาหกรรมหนัก รวมถึงโรงงานยานยนต์ โรงงานเหล็ก และโรงงานแปรรูปสารเคมี ต้องการระบบการจัดการสายเคเบิลที่สามารถรองรับมัดรวมสายไฟแรงสูงจำนวนมากได้ ถาดสำหรับงานหนักที่ผลิตขึ้นมีความแข็งแกร่งของโครงสร้างที่จำเป็นเพื่อให้ครอบคลุมระยะทางไกลระหว่างส่วนรองรับโดยไม่หย่อนคล้อย ช่วยให้มั่นใจได้ถึงสภาพแวดล้อมที่ปลอดภัยสำหรับทั้งสายเคเบิลและบุคลากรในโรงงาน

• ศูนย์ข้อมูลและโทรคมนาคม: ด้วยการขยายตัวอย่างรวดเร็วของคลาวด์คอมพิวติ้ง ศูนย์ข้อมูลจึงต้องการการกำหนดเส้นทางสายเคเบิลที่มีการจัดระเบียบสูงและเข้าถึงได้ ผลิตภัณฑ์สำเร็จรูปให้การระบายอากาศที่เหมาะสมที่สุดเพื่อป้องกันสายเคเบิลร้อนเกินไป และช่วยให้สามารถบำรุงรักษา อัปเกรด และปรับขนาดโครงสร้างพื้นฐานด้านไอทีได้อย่างง่ายดาย

• พลังงานและการผลิตไฟฟ้า: ในโรงไฟฟ้า ฟาร์มพลังงานแสงอาทิตย์ และโครงการพลังงานลม ถาดเคเบิลมักจะสัมผัสกับสภาพกลางแจ้งที่รุนแรง โปรไฟล์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ ปกป้องการควบคุมที่สำคัญและสายส่งไฟฟ้าทั่วทั้งไซต์งานที่กว้างขวาง

ท้ายที่สุดแล้ว กรณีการใช้งานแสดงให้เห็นว่าผลิตภัณฑ์สำเร็จรูปไม่ได้เป็นเพียงส่วนประกอบเชิงโครงสร้างเท่านั้น แต่ยังเป็นทรัพย์สินที่สำคัญที่รับประกันความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าทั้งหมด สำหรับผู้เชี่ยวชาญด้านการจัดซื้อและผู้รับเหมาด้านวิศวกรรม ความสามารถในการพึ่งพาถาดสายเคเบิลที่มีความแข็งแรงสูงที่ผลิตขึ้นอย่างต่อเนื่องหมายถึงการดำเนินโครงการที่คล่องตัว ลดต้นทุนการบำรุงรักษาในระยะยาว และเพิ่มมูลค่าโครงการโดยรวม ประสิทธิภาพที่ได้รับการพิสูจน์แล้วของถาดเหล่านี้ในการใช้งานจริงที่หลากหลาย เน้นย้ำถึงผลลัพธ์ที่เชื่อถือได้และผลตอบแทนจากการลงทุนที่ยอดเยี่ยมจากกระบวนการขึ้นรูป

รายการวิดีโอ

ชมวิดีโอสาธิตไดนามิกด้านล่างเพื่อสัมผัสประสบการณ์การทำงานแบบเรียลไทม์ ประสิทธิภาพที่มั่นคง และกระบวนการผลิตที่มีประสิทธิภาพของเครื่องขึ้นรูปม้วนถาดสายเคเบิลหลายโปรไฟล์ประสิทธิภาพสูง
