เครื่องขึ้นรูปม้วนฉากยึดชั้นวางเหมาะสำหรับชั้นวางไฟ

ภาพรวม

เครื่องขึ้นรูปม้วนขายึดชั้นวางได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตขายึดที่มีความทนทานสูงซึ่งใช้ในระบบการเก็บเข้าลิ้นชักแบบเบา เหมาะอย่างยิ่งสำหรับอุตสาหกรรมการจัดเก็บ ลอจิสติกส์ และการค้าปลีก สายการผลิตอัตโนมัตินี้ช่วยให้มั่นใจได้ถึงขนาดโปรไฟล์และความสมบูรณ์ของโครงสร้างที่สม่ำเสมอ ด้วยการบูรณาการเทคโนโลยีการขึ้นรูปม้วนขั้นสูง ช่วยให้ผู้ผลิตเพิ่มประสิทธิภาพการผลิต ลดต้นทุนค่าแรง และรักษาผลผลิตที่มีเสถียรภาพตลอดการดำเนินงานระยะยาว อุปกรณ์ได้รับการออกแบบทางวิศวกรรมเพื่อรองรับความต้องการในการผลิตอย่างต่อเนื่อง ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการขยายขีดความสามารถด้านการผลิต

พารามิเตอร์ทางเทคนิค

การทำความเข้าใจพารามิเตอร์ทางเทคนิคหลักถือเป็นสิ่งสำคัญในการประเมินความเข้ากันได้ของเครื่องกับข้อกำหนดโครงการเฉพาะของคุณ ข้อมูลจำเพาะต่อไปนี้ให้รายละเอียดเกี่ยวกับความสามารถในการดัดแปลงวัสดุ ความสามารถในการจัดการคอยล์ โครงสร้างเครื่องจักร และระบบควบคุม อุปกรณ์ดังกล่าวรองรับเหล็กชุบสังกะสี (GI) และเหล็กม้วนเย็น (CRC) ที่มีช่วงความหนา 1.5-2.0 มม. และความแข็งแรงของผลผลิตที่ G235-345Mpa ทำให้มั่นใจได้ถึงผลิตภัณฑ์ขั้นสุดท้ายที่แข็งแกร่ง

กระแสงาน

ขั้นตอนการผลิตที่มีโครงสร้างที่ดีเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพสูงและขนาดที่แม่นยำ เครื่องจักรทำงานผ่านกระบวนการอัตโนมัติที่ราบรื่น ลดการแทรกแซงด้วยตนเอง และลดความเสี่ยงของข้อผิดพลาดในการปฏิบัติงาน กระบวนการ 6 ขั้นตอนต่อเนื่องทำให้มั่นใจได้ว่าขดลวดเหล็กดิบได้รับการปรับระดับ เจาะ ขึ้นรูป และตัดตามความยาวที่ต้องการอย่างแม่นยำ

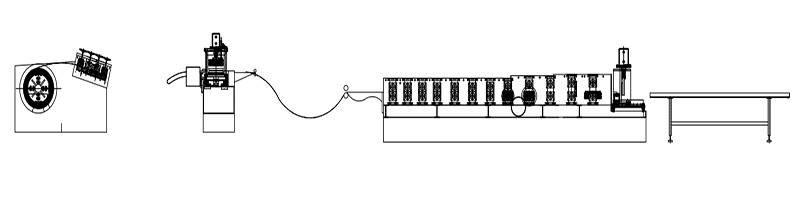

อุปกรณ์ Decoiler & Leveling →อุปกรณ์ป้อนและเจาะเซอร์โวมอเตอร์→อุปกรณ์แนะนำฟีด→ระบบการขึ้นรูปม้วน→อุปกรณ์เจาะและตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก

ส่วนประกอบหลัก

เพื่อรับประกันความเสถียรในระยะยาวและการขึ้นรูปที่แม่นยำ เครื่องจักรนี้ถูกสร้างขึ้นด้วยส่วนประกอบระดับอุตสาหกรรม แต่ละส่วนได้รับการออกแบบมาเพื่อรองรับสภาพแวดล้อมการผลิตที่มีความต้องการสูง ในขณะเดียวกันก็ทำให้การบำรุงรักษาง่ายขึ้น

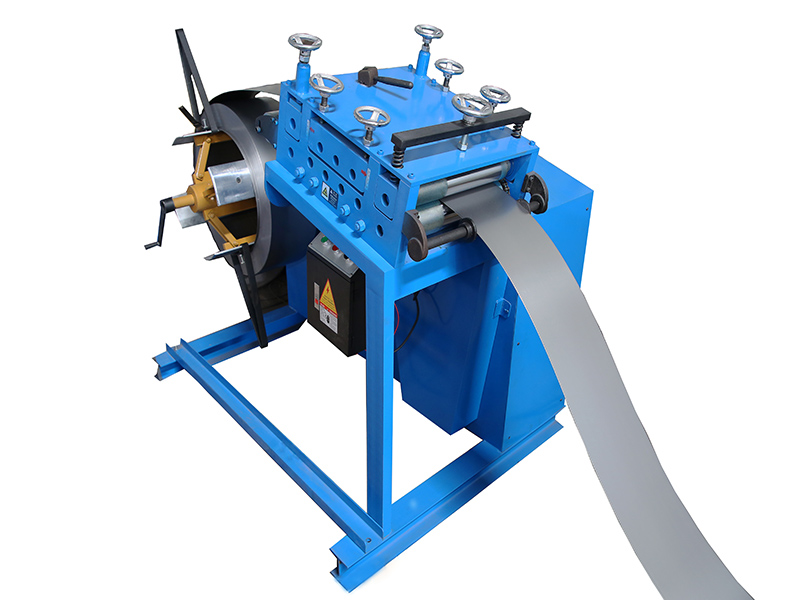

1) Decoiler แบบแมนนวล: หนึ่งชุด

ไม่มีการขับเคลื่อน ควบคุมการหดตัวและหยุดรูด้านในของขดลวดเหล็กด้วยตนเอง
ความกว้างในการป้อนสูงสุด: 600 มม. ช่วง ID คอยล์ 508 มม. ± 30 มม . ความจุ: สูงสุด. 3 ตัน
เครื่องถอดรหัสนี้ให้รากฐานการป้อนวัสดุที่มั่นคง ป้องกันการเยื้องศูนย์ของคอยล์ และช่วยให้มั่นใจในการเข้าสู่อุปกรณ์ปรับระดับได้อย่างราบรื่น

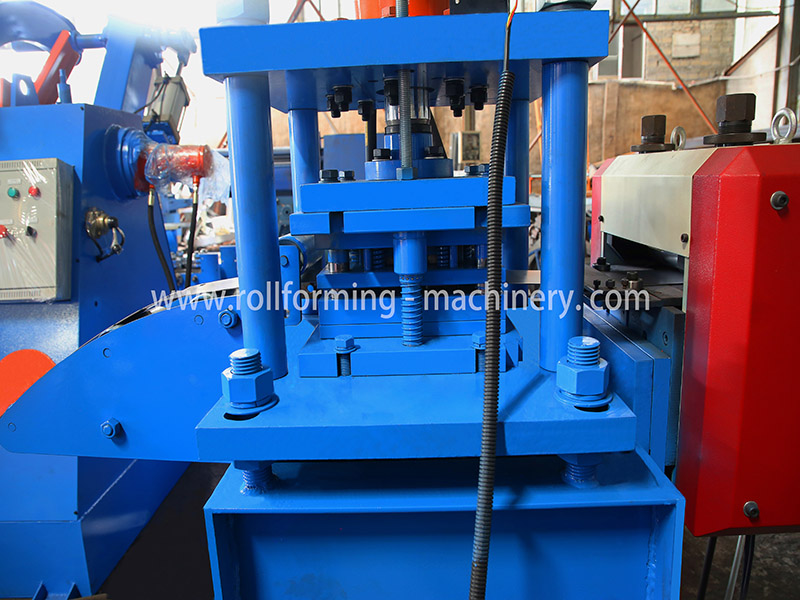

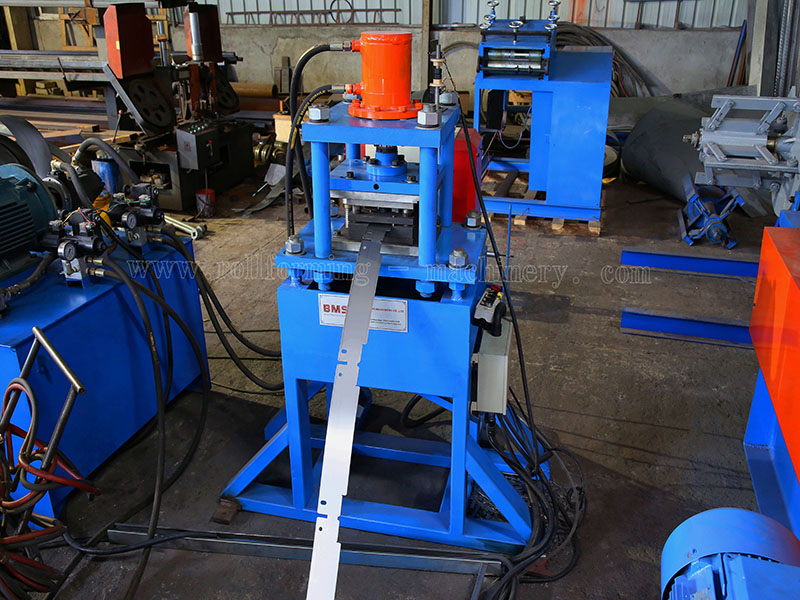

2) อุปกรณ์ให้อาหารและเจาะเซอร์โวมอเตอร์

อุปกรณ์นี้มาพร้อมกับการควบคุมเซอร์โวมอเตอร์ที่แม่นยำ ช่วยให้วางตำแหน่งรูบนฉากยึดชั้นวางได้อย่างแม่นยำ ซึ่งมีความสำคัญอย่างยิ่งในการประกอบชั้นวางเบาขั้นสุดท้าย

3) อุปกรณ์แนะนำฟีด

สามารถปรับตำแหน่งนำทางเพื่อให้ป้อนวัสดุได้อย่างเหมาะสม
การนำทางที่เหมาะสมป้องกันการเบี่ยงเบนของวัสดุในระหว่างระยะเริ่มแรก ลดการสิ้นเปลือง และปกป้องลูกกลิ้งขึ้นรูปจากการสึกหรอที่ไม่สม่ำเสมอ

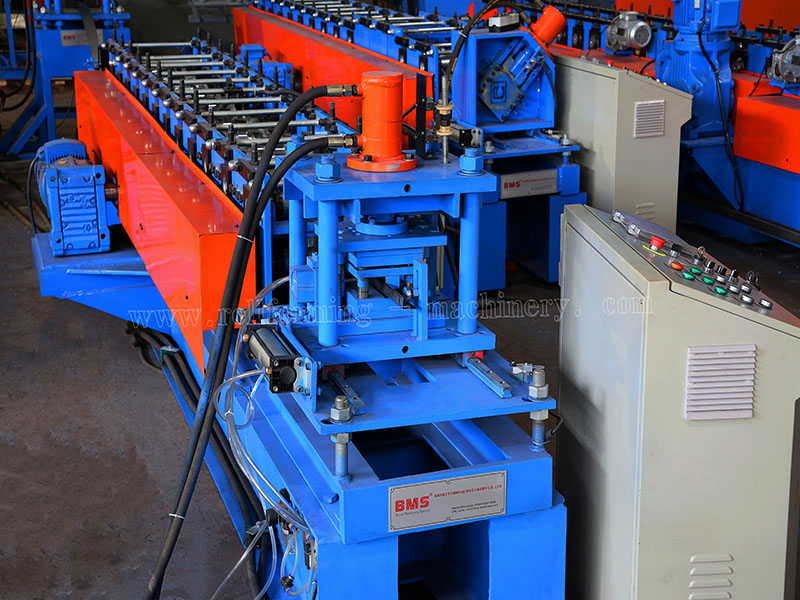

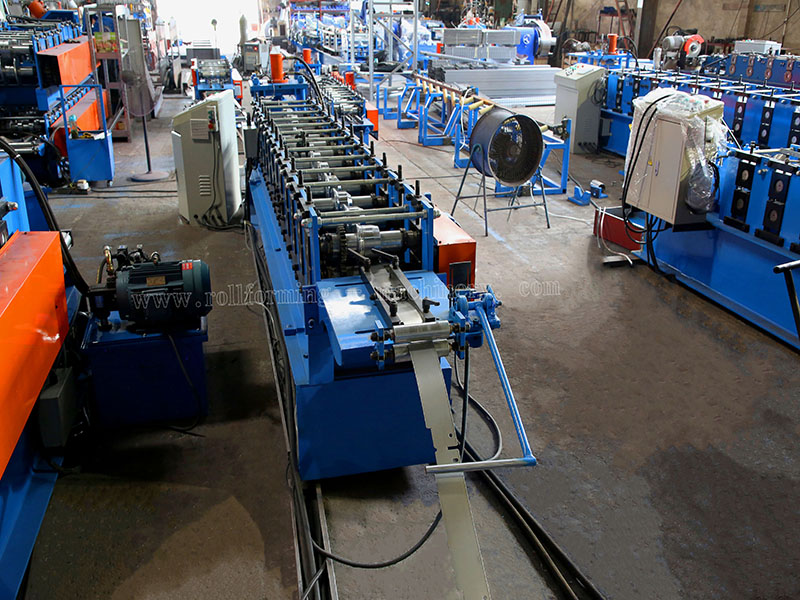

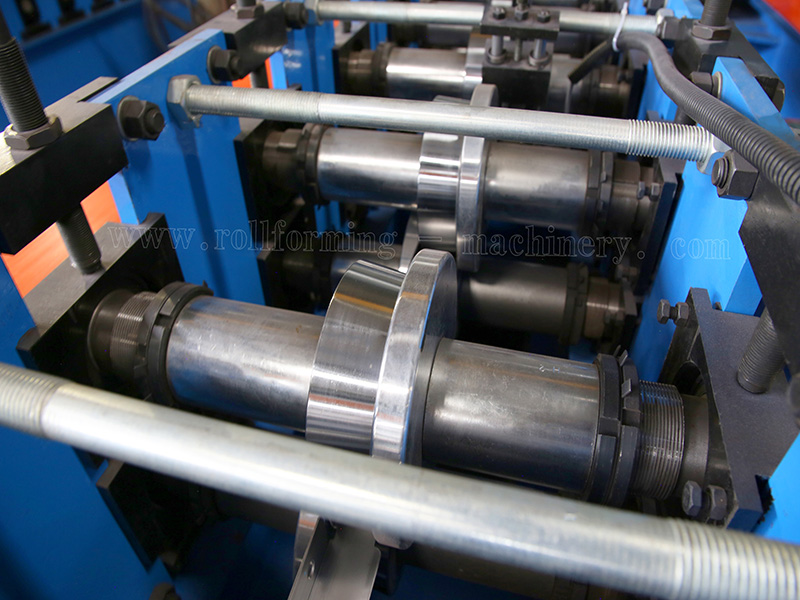

4) เครื่องหลัก

การขับเกียร์/เฟือง ประมาณ 12- ขั้นตอนในการขึ้นรูป
มอเตอร์หลัก (ยี่ห้อโพลารอยด์) = 7.5KW ควบคุมความเร็วความถี่
ความเร็วในการขึ้นรูปจริง: 12-16 ม./นาที .
โครงฐานเหล็ก H450 ที่ทนทานและสถานีลูกกลิ้งที่แม่นยำช่วยให้มั่นใจได้ถึงความเสถียรของกระบวนการขึ้นรูปม้วน โดยให้รูปทรงโปรไฟล์ที่สม่ำเสมอแม้ที่ความเร็วการผลิตสูงสุด

5) อุปกรณ์ตัดไฮดรอลิกหลัง

โพสต์เพื่อตัด หยุดเพื่อตัด การออกแบบใบมีดตัดแบบสองชิ้น ไม่มีการเว้นวรรค
มอเตอร์ไฮดรอลิก: 5.5KW .
วัสดุเครื่องมือตัด: Cr12MoV (= SKD11 โดยมีอายุการใช้งานตัดอย่างน้อยหนึ่งล้านครั้ง) การอบชุบด้วยความร้อนถึง HRC58-62 องศา
กำลังตัดมาจากเครื่องยนต์หลัก สถานีไฮดรอลิกอิสระ
การออกแบบนี้ช่วยให้มั่นใจได้ว่าขอบจะสะอาดโดยไม่มีการเสียรูปของวัสดุ ซึ่งช่วยลดความจำเป็นในการประมวลผลขั้นที่สองและประหยัดเวลาในการผลิต

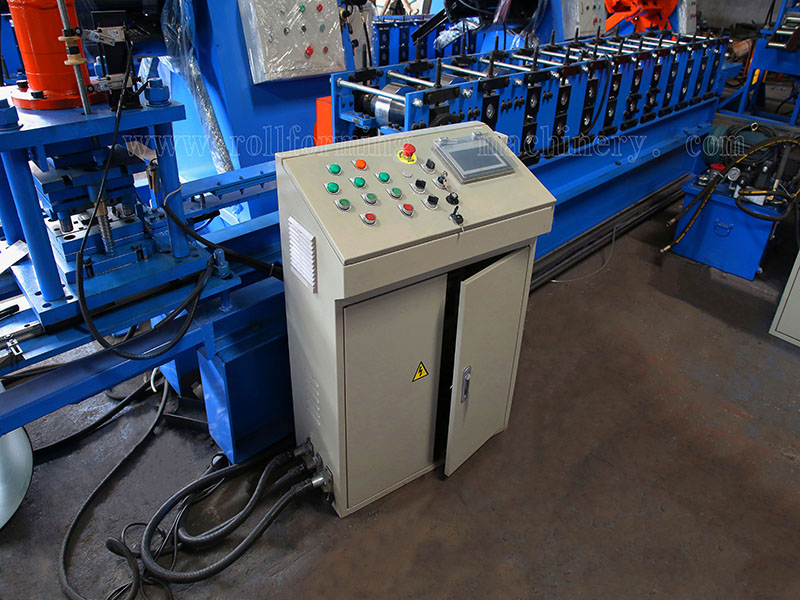

6) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
เมื่อใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
นำเสนอแบรนด์ต่างประเทศที่เชื่อถือได้ เช่น Schneider Electric หรือ DELTA สำหรับอินเวอร์เตอร์, WEINVIEW สำหรับหน้าจอสัมผัส และ KOYO หรือ OMRON สำหรับตัวเข้ารหัส ระบบนี้ช่วยให้ผู้ปฏิบัติงานจัดการชุดการผลิตและความยาวได้อย่างง่ายดาย ลดข้อผิดพลาดของมนุษย์ และปรับปรุงความปลอดภัยในการปฏิบัติงานโดยรวม

7) ออกจากชั้นวาง

ไม่มีการขับเคลื่อน สองยูนิต มีลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย
ออกแบบมาเพื่อเก็บขายึดชั้นวางที่เสร็จแล้วอย่างปลอดภัย ป้องกันรอยขีดข่วนบนพื้นผิวและอำนวยความสะดวกในการบรรจุหีบห่อที่ง่ายดาย

8) การแสดงสินค้า

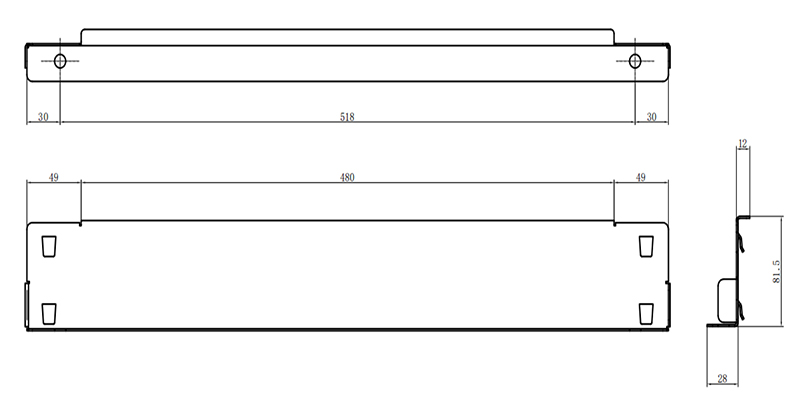

ขายึดชั้นวางสำเร็จรูปแสดงขนาดที่แม่นยำ พื้นผิวเรียบ และความแข็งแรงของโครงสร้างที่เชื่อถือได้ พร้อมสำหรับการใช้งานทันทีในการประกอบชั้นวางแบบเบา

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์ที่เหมาะสมถือเป็นสิ่งสำคัญในการปกป้องเครื่องจักรอุตสาหกรรมในระหว่างการขนส่งทางไกล
วิธีการบรรจุ: ตัวเครื่องเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน) โหลดลงในภาชนะและยึดอย่างแน่นหนาในภาชนะที่เหมาะสมด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
โซลูชันการบรรจุที่ได้มาตรฐานนี้ช่วยให้มั่นใจว่าอุปกรณ์จะมาถึงโรงงานของคุณในสภาพที่เหมาะสมที่สุด พร้อมสำหรับการติดตั้ง

บริการหลังการขาย

เราเข้าใจดีว่าการสนับสนุนหลังการขายที่เชื่อถือได้เป็นสิ่งสำคัญสำหรับการผลิตอย่างต่อเนื่องของคุณและลดความเสี่ยงในการหยุดทำงาน

1. การรับประกันคือ 24 เดือนหลังจากที่ลูกค้าได้รับเครื่อง
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าโดยมีค่าใช้จ่ายเพิ่มเติม

ข้อกำหนดการบริการที่ชัดเจนเหล่านี้ให้ความอุ่นใจ เพื่อให้มั่นใจว่าการลงทุนของคุณจะได้รับการคุ้มครองและผู้ปฏิบัติงานของคุณจะได้รับการสนับสนุนอย่างเต็มที่
