BMS
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 0.6-2.5มม | การขึ้นรูปสถานี | 20 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | 25มม |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75/90มม |
5. | ไฮดรอลิก เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-1250MM | กำลังมอเตอร์หลัก | 11*4 กิโลวัตต์ |
6. | ความแข็งแรงของผลผลิต | 235-395Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 15-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | 100-600มม |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | เหล็ก Gcr15, เครื่องจักรกลที่มีความแม่นยำ |
9. | มอเตอร์ไฮดรอลิก | 5.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler ไฮดรอลิก (5 ตัน) → คู่มือการปรับระดับ / การให้อาหาร / อุปกรณ์เจาะ → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ออกจากแร็ค*2 → ระบบควบคุม PLC → สถานีไฮดรอลิก
จอแสดงผลส่วนประกอบของเครื่อง

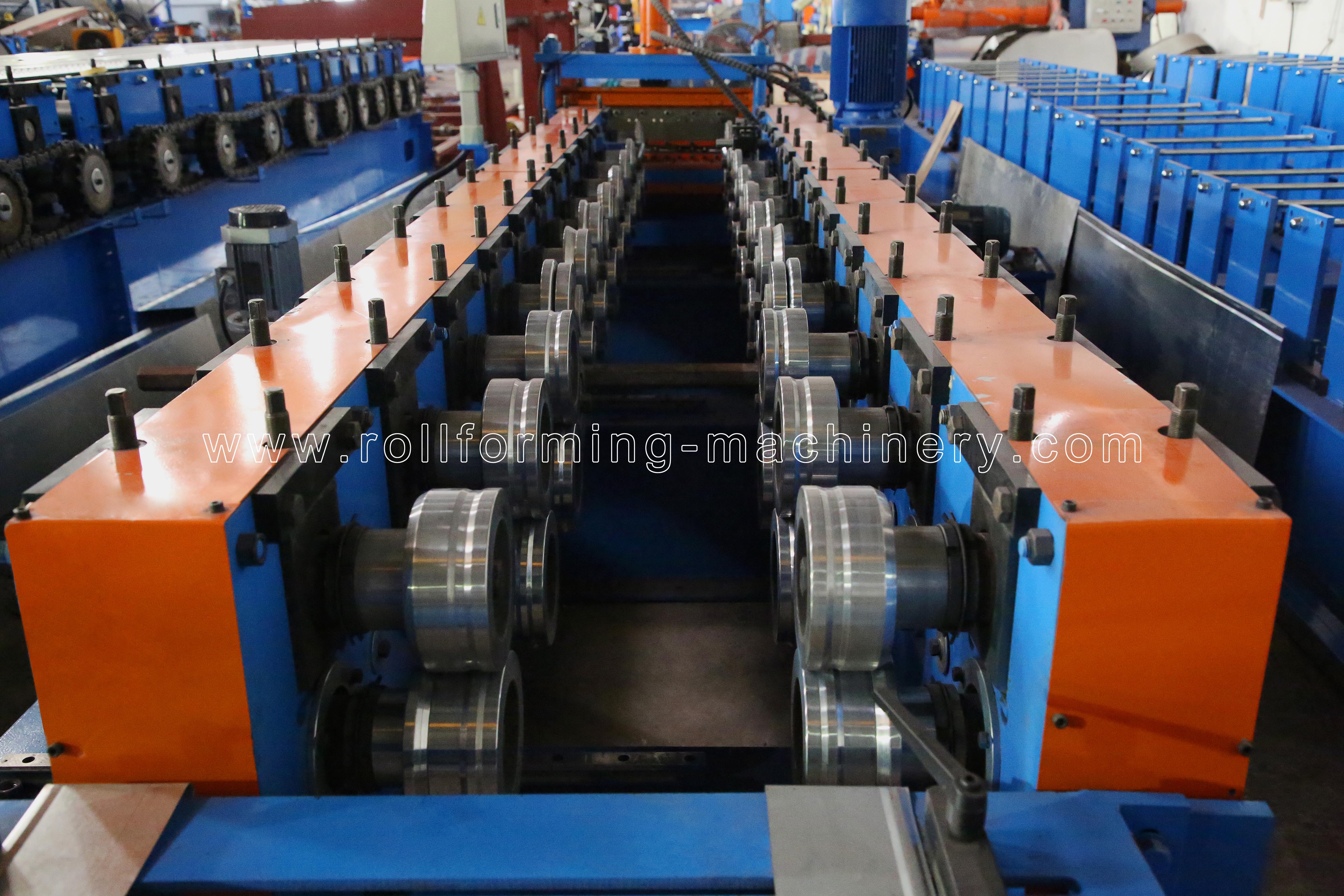

โรงงานขึ้นรูปม้วนหลัก

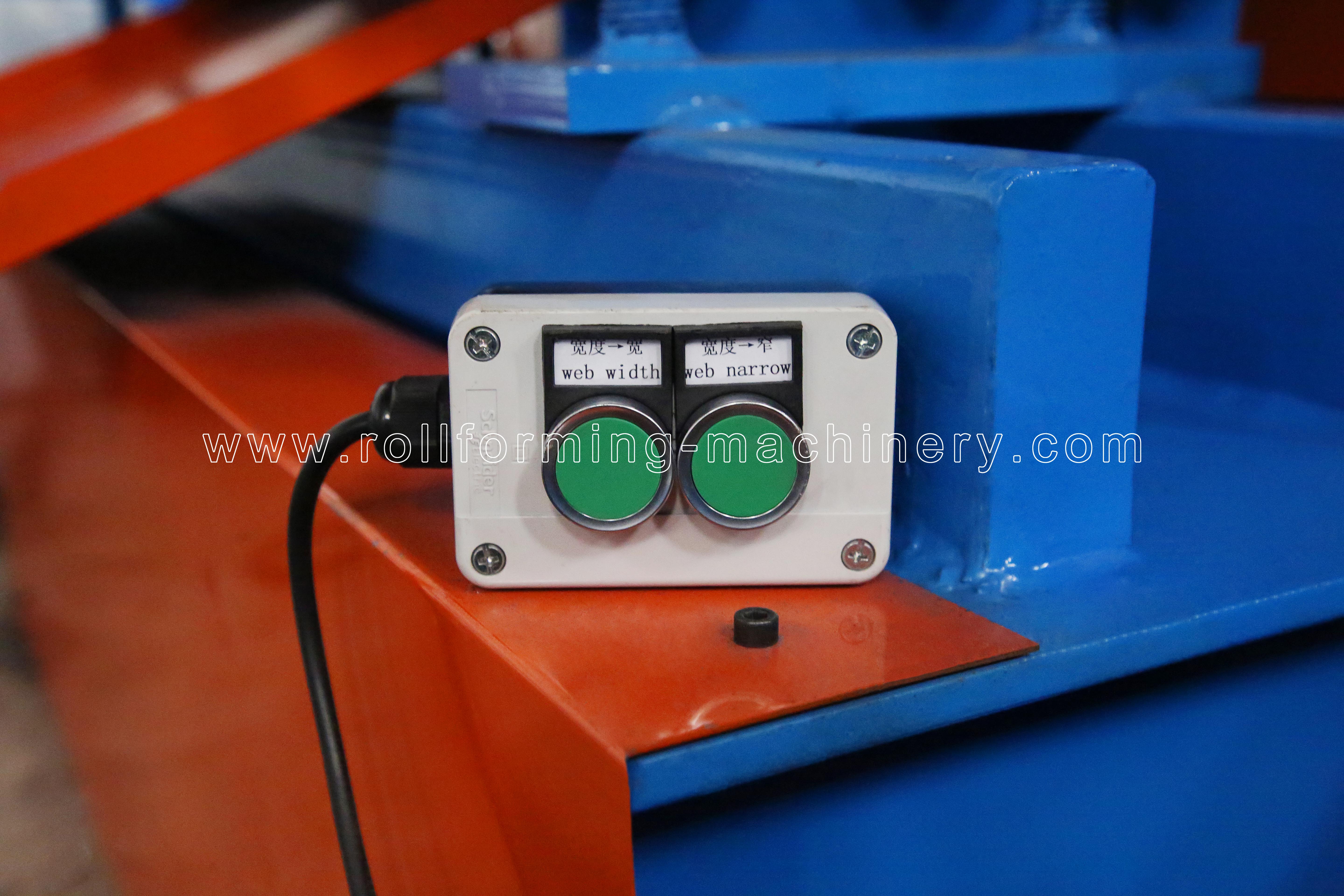

ปุ่มควบคุม PLC

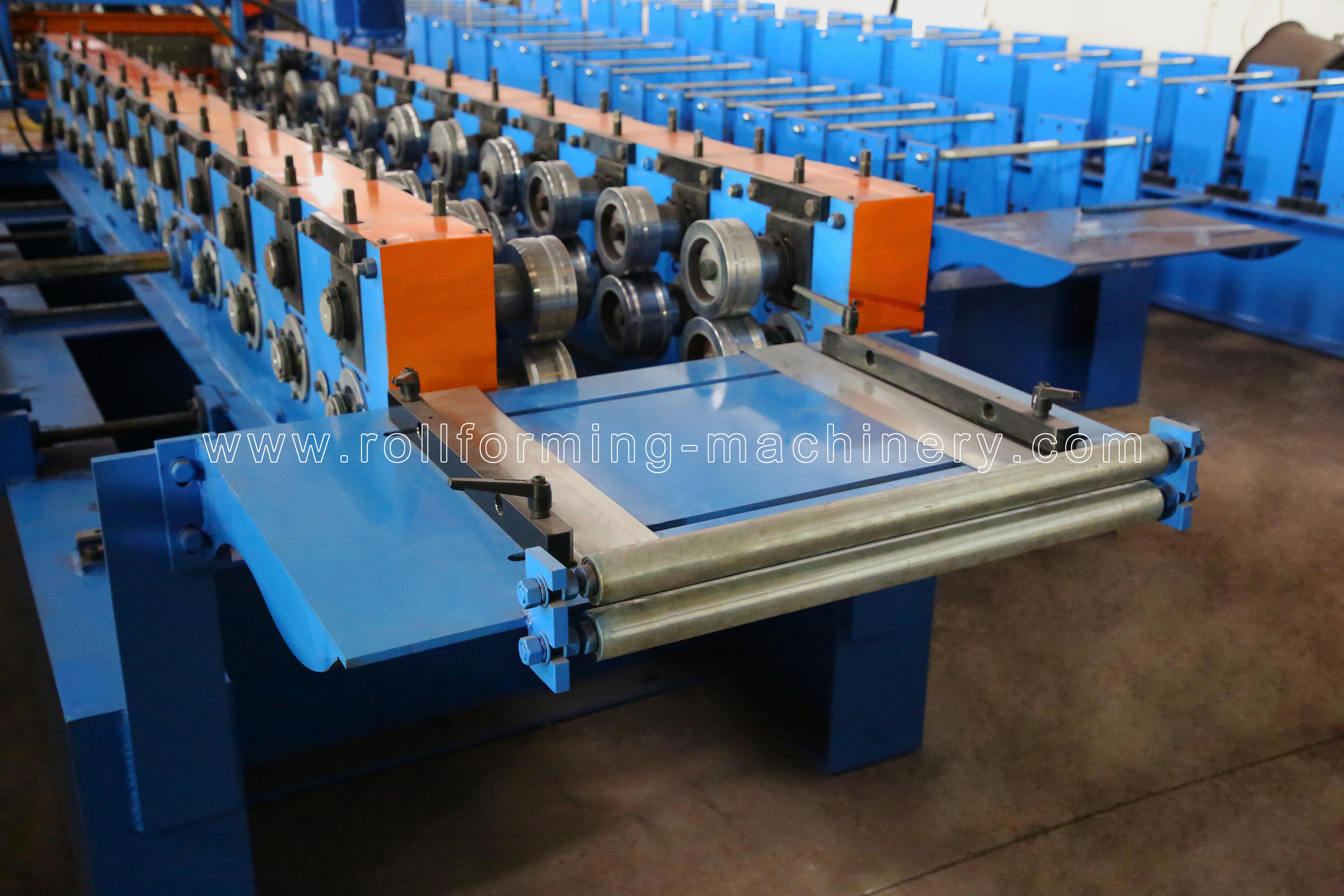

อุปกรณ์ให้อาหาร

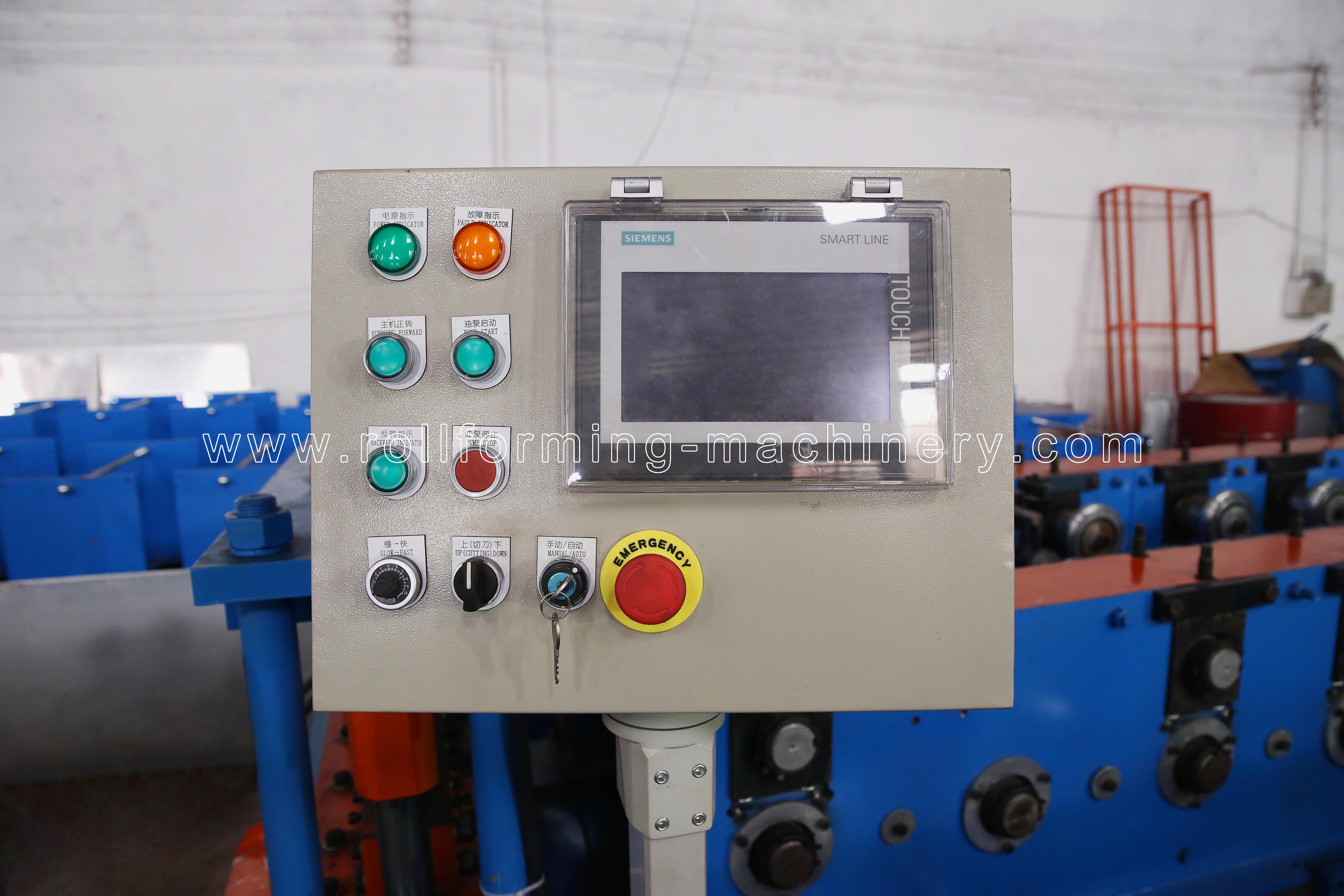

ระบบควบคุม PLC

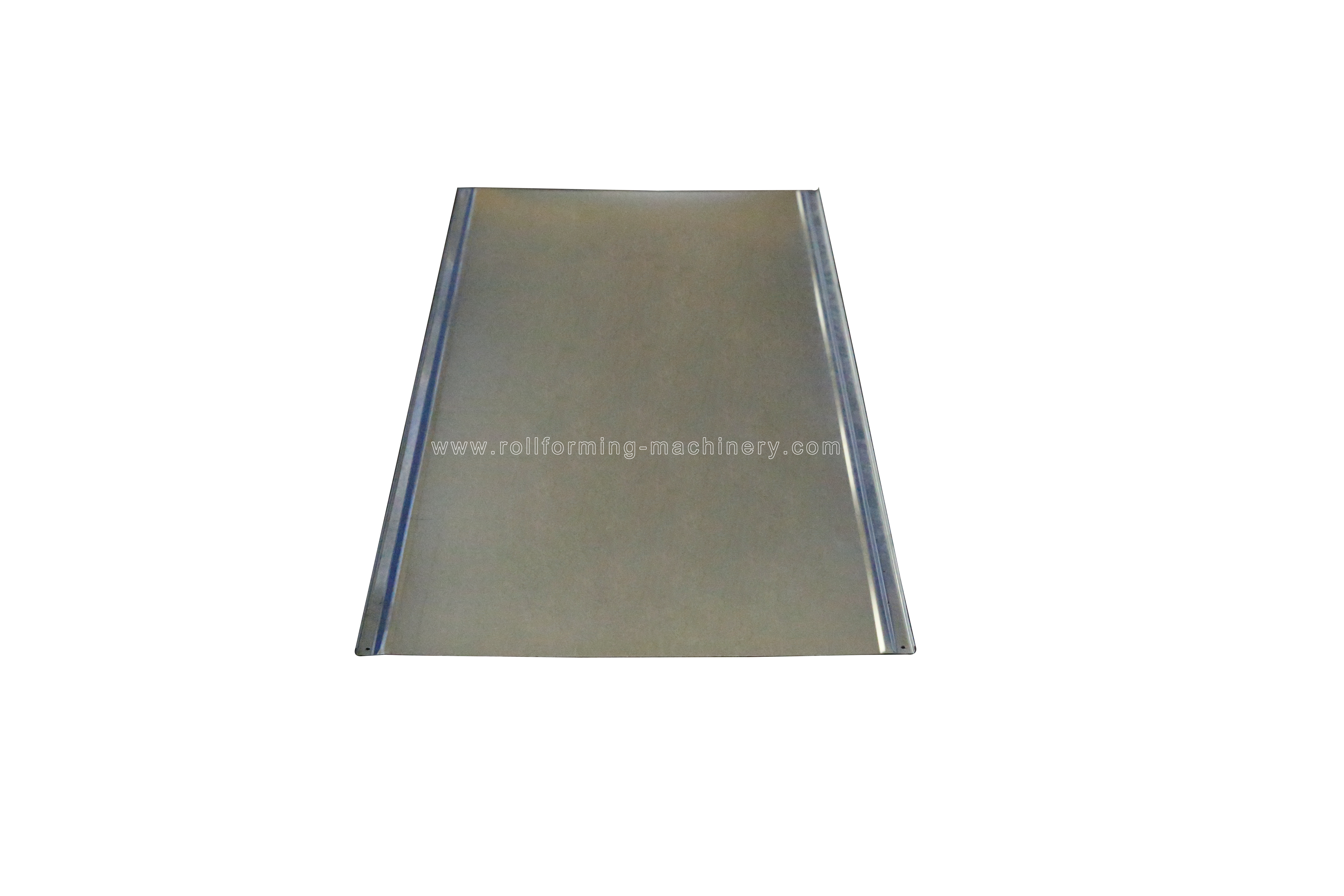

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 0.6-2.5มม | การขึ้นรูปสถานี | 20 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | 25มม |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75/90มม |
5. | ไฮดรอลิก เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-1250MM | กำลังมอเตอร์หลัก | 11*4 กิโลวัตต์ |
6. | ความแข็งแรงของผลผลิต | 235-395Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 15-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | 100-600มม |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | เหล็ก Gcr15, เครื่องจักรกลที่มีความแม่นยำ |
9. | มอเตอร์ไฮดรอลิก | 5.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler ไฮดรอลิก (5 ตัน) → คู่มือการปรับระดับ / การให้อาหาร / อุปกรณ์เจาะ → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ออกจากแร็ค*2 → ระบบควบคุม PLC → สถานีไฮดรอลิก
จอแสดงผลส่วนประกอบของเครื่อง
โรงงานขึ้นรูปม้วนหลัก
ปุ่มควบคุม PLC
อุปกรณ์ให้อาหาร
ระบบควบคุม PLC
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
เครื่องขึ้นรูปม้วนกระเบื้องไม้ไผ่ขนาดใหญ่ สินค้าสำเร็จรูป
กรณีสมัคร
เครื่องขึ้นรูปม้วนกระเบื้องไม้ไผ่ขนาดใหญ่ สินค้าสำเร็จรูป
กรณีสมัคร
