เครื่องสร้างกรอบการติดตั้งแบบกันน้ำ

ประวัติโดยย่อ

เครื่องขึ้นรูปม้วนกรอบติดตั้งแผงโซลาร์เซลล์กันน้ำ เป็น โซลูชั่นอุตสาหกรรมขั้นสูงที่ออกแบบมาเพื่อการผลิตโปรไฟล์การติดตั้งที่แข็งแกร่งที่มีประสิทธิภาพสูง ออกแบบมาโดยเฉพาะสำหรับภาคพลังงานแสงอาทิตย์ อุปกรณ์นี้ประมวลผลวัสดุ เช่น เหล็กชุบสังกะสี (GI) และ Zn-Al-Mg เพื่อสร้างส่วนประกอบโครงสร้างที่ทนทานต่อสภาพอากาศและความสามารถในการรับน้ำหนักเป็นพิเศษ ด้วยการรับรองขนาดที่แม่นยำและการขึ้นรูปที่ไร้รอยต่อ ช่วยให้นักพัฒนาโครงการพลังงานแสงอาทิตย์ลดความเสี่ยงในการติดตั้ง และรักษาเสถียรภาพของระบบในระยะยาวในสภาพแวดล้อมกลางแจ้งที่รุนแรง

ข้อมูลจำเพาะของผลิตภัณฑ์

ระบบการขึ้นรูปม้วนของเราสร้างขึ้นด้วยส่วนประกอบที่คัดสรรมาอย่างดีเพื่อรับประกันความเร็วในการขึ้นรูปสูง ความปลอดภัยในการปฏิบัติงาน และความต้องการการบำรุงรักษาขั้นต่ำ ด้านล่างนี้คือพารามิเตอร์ทางเทคนิคโดยละเอียดซึ่งสำคัญต่อการเลือกอุปกรณ์และการวางแผนการผลิตของคุณ

คุณสมบัติ

• ระบบระบายความร้อนด้วยน้ำเสริม: ออกแบบมาเพื่อระบายความร้อนของลูกกลิ้งและโครงเหล็กในระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่อง ซึ่งจะช่วยป้องกันการเสียรูปของวัสดุที่เกิดจากการเสียดสีจากความร้อน ช่วยยืดอายุการใช้งานของลูกกลิ้งได้อย่างมาก และรับประกันคุณภาพพื้นผิวที่เหนือกว่าของโครงติดตั้งสำเร็จรูป

• ตัวเลือกการรวมระบบอัตโนมัติ: ใช้งานได้กับรถยกซ้อนอัตโนมัติและอุปกรณ์บรรจุภัณฑ์ การอัพเกรดนี้ช่วยลดการจัดการแบบแมนนวล ลดต้นทุนแรงงาน และผสานรวมเข้ากับสายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการผลิตการติดตั้งพลังงานแสงอาทิตย์ขนาดใหญ่ได้อย่างราบรื่น

กระแสงาน

สายการผลิตได้รับการออกแบบทางวิศวกรรมเพื่อให้กระบวนการต่อเนื่องและราบรื่น ทำให้มั่นใจได้ว่ามีประสิทธิภาพสูงตั้งแต่คอยล์ดิบไปจนถึงโปรไฟล์สำเร็จรูป:

Decoiler แบบแมนนวล → อุปกรณ์นำทางการให้อาหาร → ระบบการขึ้นรูปม้วน → อุปกรณ์ตัดโพสต์ไฮดรอลิก → ออกจากชั้นวาง → ระบบควบคุม PLC

ข้อมูลจำเพาะทางเทคนิคและส่วนประกอบหลัก

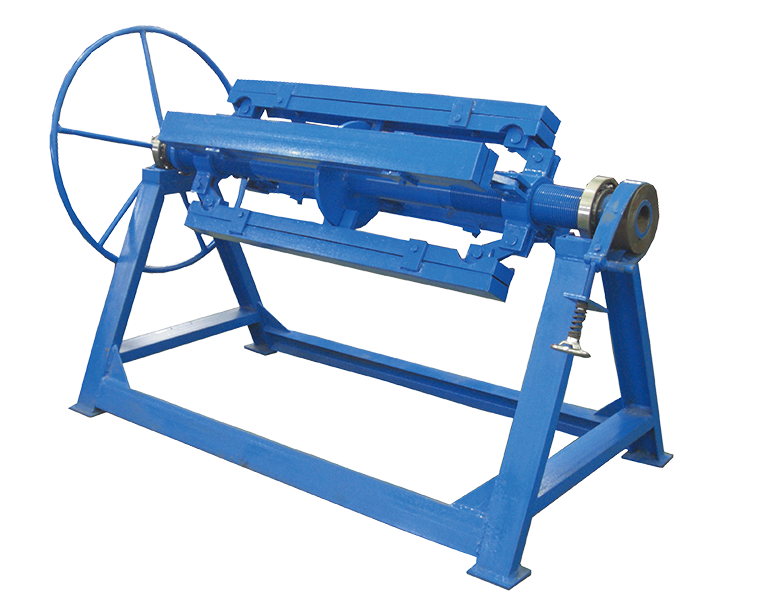

1) Decoiler แบบแมนนวล 5 ตัน: หนึ่งชุด

• ไม่มีการขับเคลื่อน ควบคุมการหดตัวของรูด้านในของขดลวดเหล็กและกลไกการหยุดด้วยตนเอง

• สูงสุด ความกว้างในการป้อน: 1250 มม

• ช่วงรหัสคอยล์: 508 มม. ± 30 มม

• ความจุ: 5 ตัน

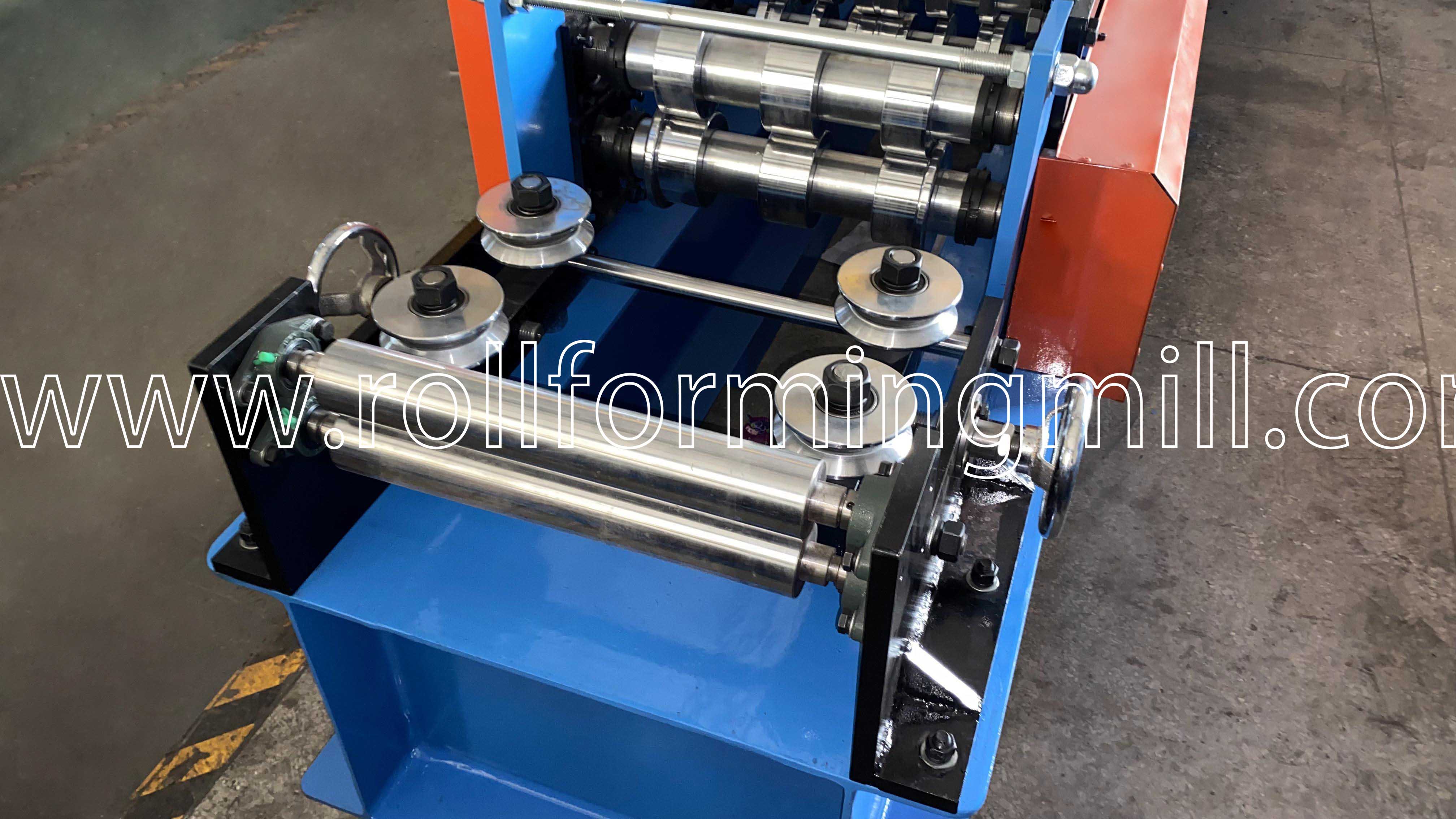

2) อุปกรณ์แนะนำการให้อาหาร

ตำแหน่งนำทางสามารถปรับได้ด้วยตนเองเพื่อให้แน่ใจว่าการป้อนวัสดุเหมาะสมและแม่นยำ ป้องกันการเบี่ยงเบนของวัสดุก่อนเข้าสู่สถานีขึ้นรูปลูกกลิ้ง

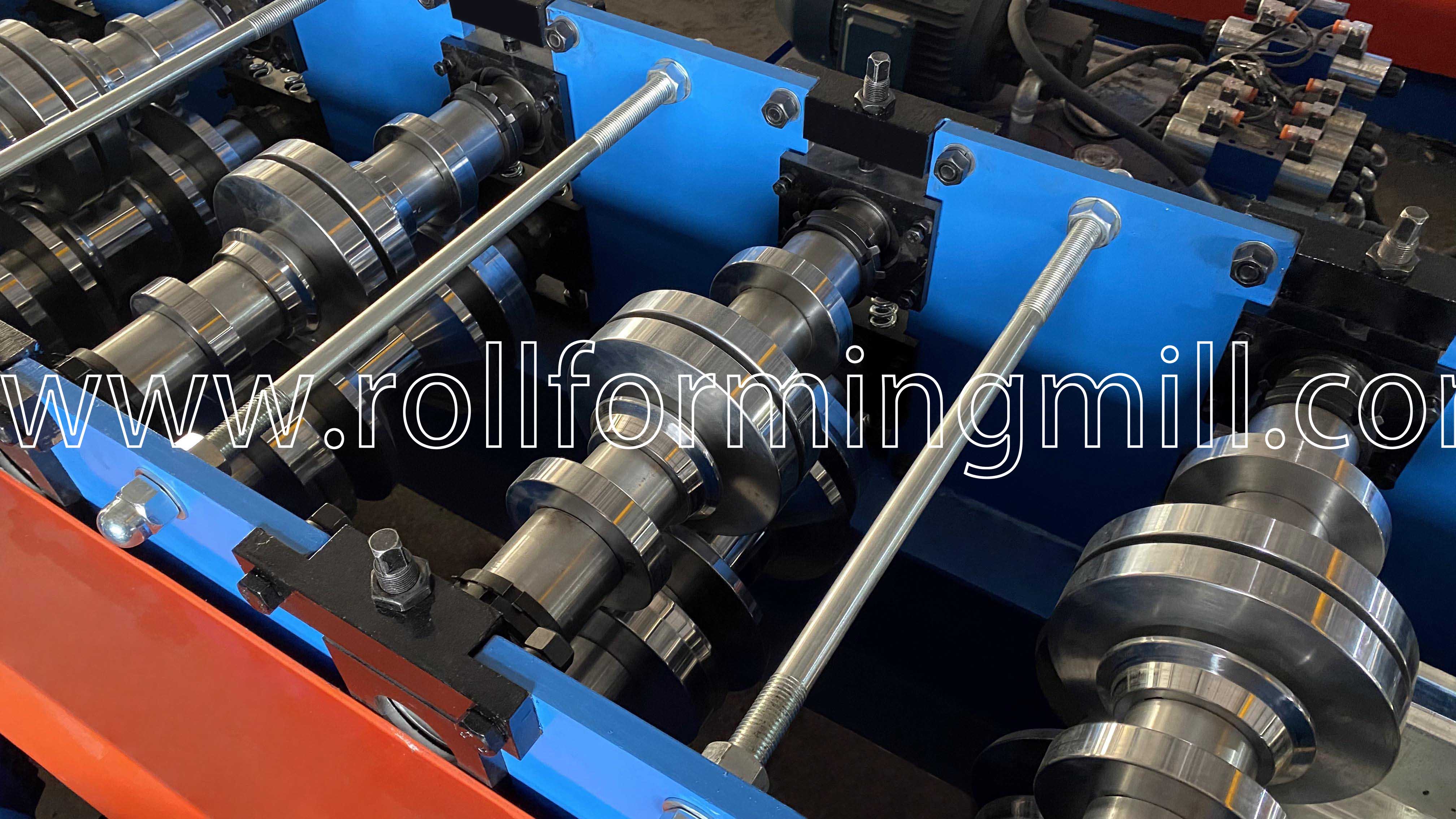

3) เครื่องขึ้นรูปม้วนหลัก

• ลูกกลิ้งผลิตจากเหล็กแบริ่งคุณภาพสูง GCr15 (=เหล็ก EN31) กลึงด้วยความแม่นยำ และเคลือบโครเมียมแบบแข็ง (ความหนา 0.04 มม.) พร้อมการรักษาพื้นผิวกระจกเพื่ออายุการใช้งานที่ยาวนานขึ้นและประสิทธิภาพการป้องกันสนิมที่เหนือกว่า

• เพลาผลิตจาก เหล็ก 45# อยู่ระหว่างกระบวนการชุบแข็งและแบ่งเบาบรรเทา เคลือบด้วยฮาร์ดโครมเพื่อความเสถียรในการหมุนสูงสุด

• โครงตัวถังที่แข็งแกร่งสร้างจาก เหล็กประเภท 400# H โดยการเชื่อมแบบหนัก ทำให้มั่นใจได้ว่าการทำงานจะปราศจากการสั่นสะเทือนที่ความเร็วขึ้นรูป 20 ม./นาที

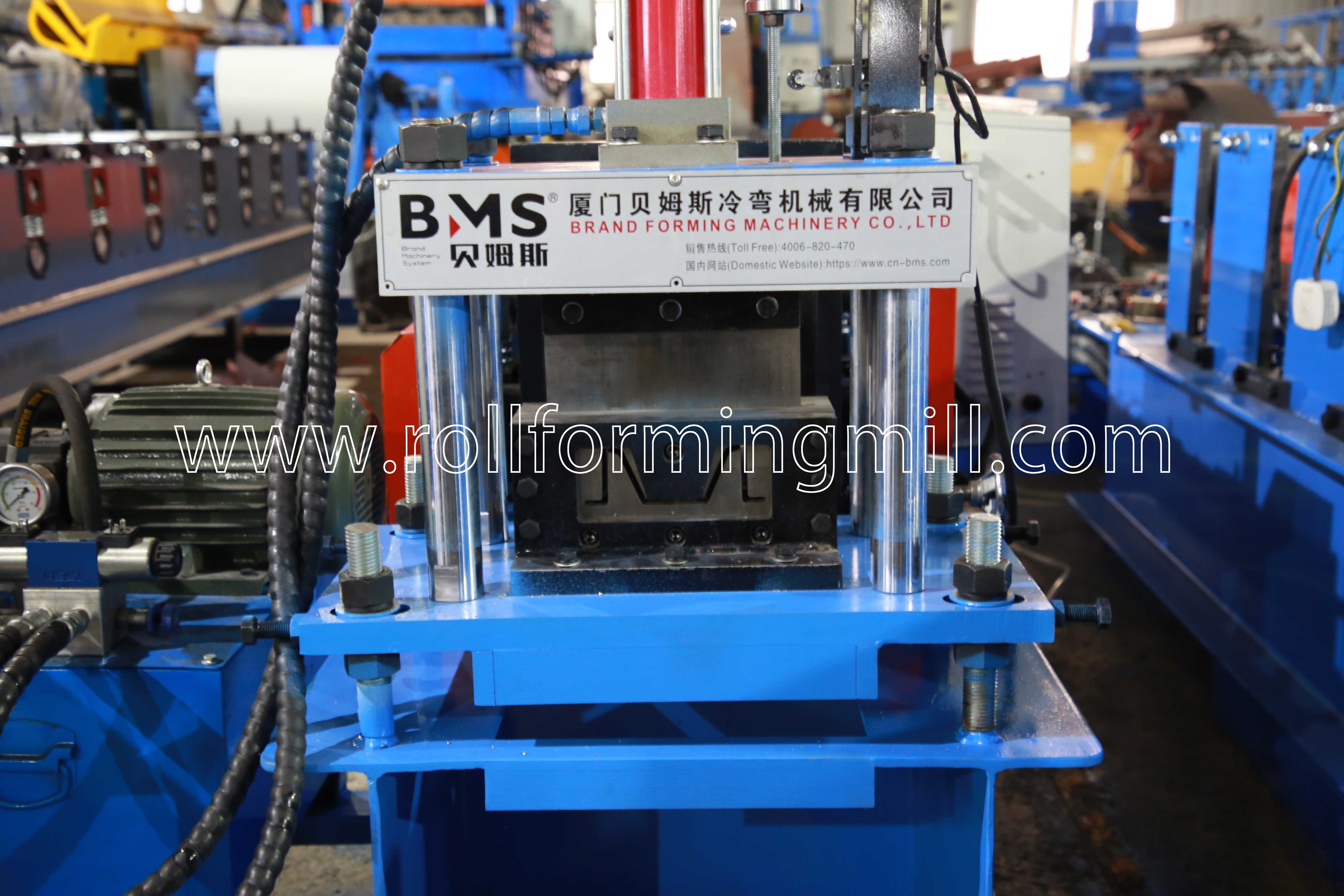

4) อุปกรณ์ตัดโพสต์ไฮดรอลิก

• ใบมีดตัดทำจากแม่พิมพ์เหล็กคุณภาพสูง Cr12MoV พร้อมการบำบัดความร้อนขั้นสูงซึ่งมีความแข็ง HRC58-62 ทำให้มั่นใจได้ว่าปลายโปรไฟล์จะสะอาด ปราศจากเสี้ยน

• โครงเครื่องตัดเชื่อมจากแผ่นเหล็กคุณภาพสูง 18 มม. เพื่อความแข็งแกร่งสูงสุด

• ติดตั้งมอเตอร์ไฮดรอลิกทรงพลัง: 4KW รองรับช่วงแรงดันไฮดรอลิก 0-16Mpa

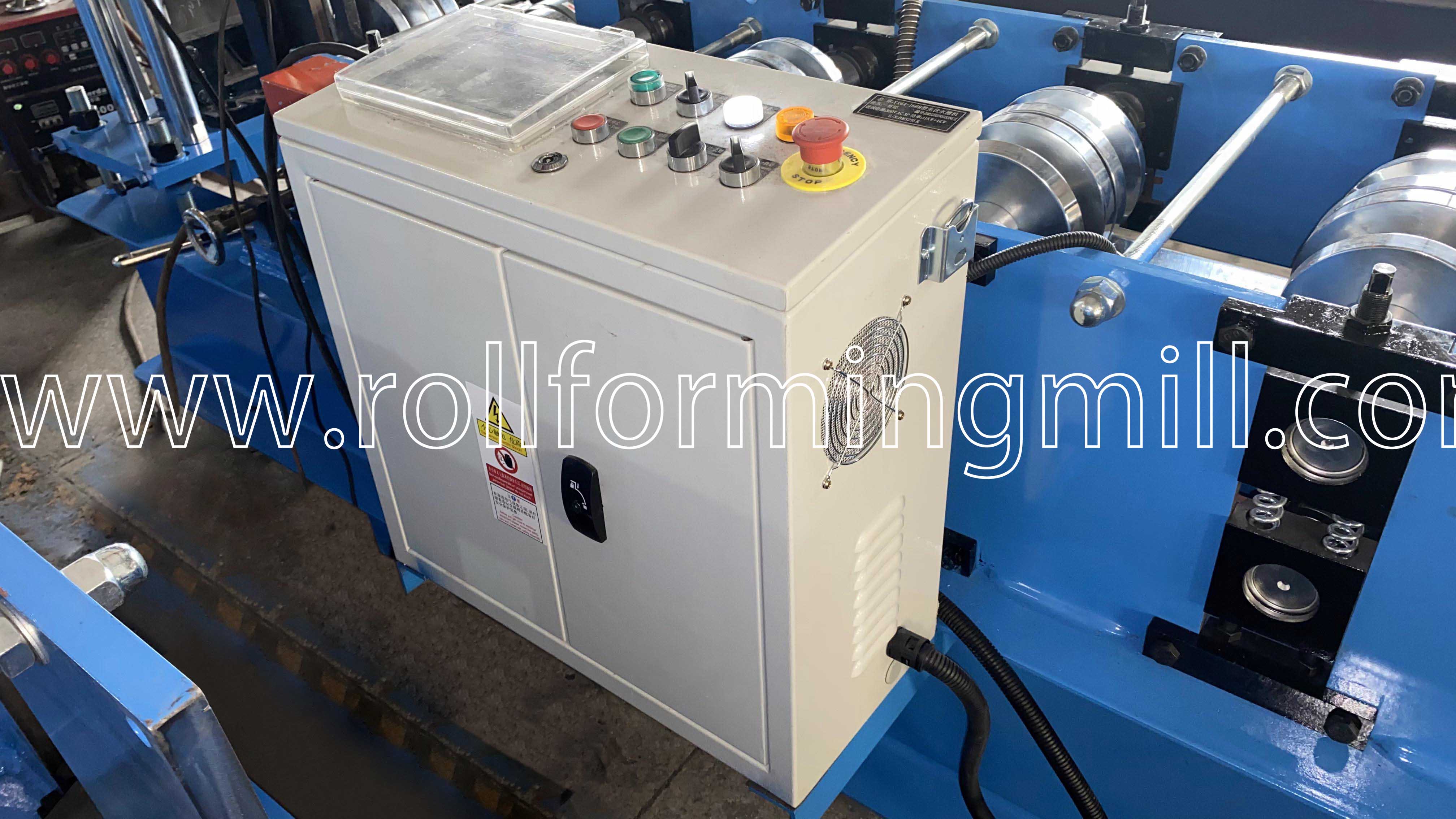

5) ระบบควบคุม PLC

ศูนย์ควบคุมอัจฉริยะจะจัดการความยาวการตัดและปริมาณการผลิตโดยอัตโนมัติ ผู้ปฏิบัติงานสามารถป้อนข้อมูลการผลิต (ขนาดชุด ชิ้น ความยาว ฯลฯ) ได้อย่างง่ายดายผ่านหน้าจอสัมผัสที่ใช้งานง่าย ระบบรวมส่วนประกอบระดับสูง เช่น Schneider PLC, Schneider Inverter, หน้าจอสัมผัส และเครื่องเข้ารหัสที่มีความแม่นยำสูง (KOYO หรือ OMRON) เพื่อรับประกันการผลิตอัตโนมัติและปราศจากข้อผิดพลาด

6) ชั้นวางทางออก: สามยูนิต

ให้การสนับสนุนและการเก็บรวบรวมที่มั่นคงสำหรับโครงยึดกันน้ำที่เสร็จแล้วเมื่อออกจากอุปกรณ์ตัด

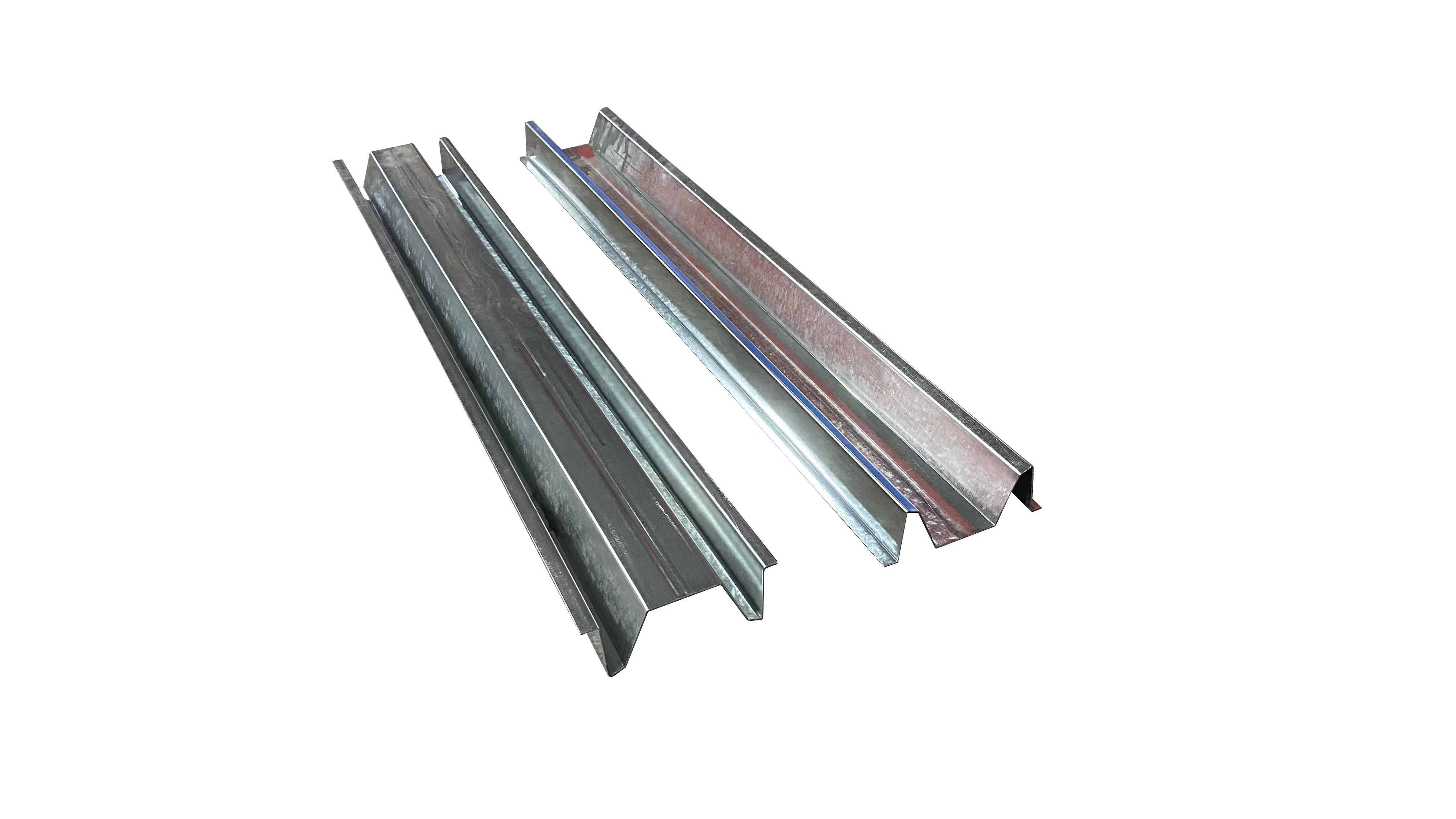

7) ผลิตภัณฑ์แสดง

โปรไฟล์การติดตั้งเหล็กชุบสังกะสีความเที่ยงตรงสูงผลิตโดยเครื่องจักร พร้อมสำหรับการติดตั้งแผงโซลาร์เซลล์

เคสใบสมัคร

โปรไฟล์ที่ผลิตโดยเครื่องขึ้นรูปม้วนกรอบยึดกันน้ำของเราถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้าพลังงานแสงอาทิตย์เชิงพาณิชย์ อุตสาหกรรม และสาธารณูปโภค ขนาดที่แม่นยำและความสมบูรณ์ของโครงสร้างที่ยอดเยี่ยมของเฟรมทำให้มั่นใจในการติดตั้งแผงโซลาร์เซลล์อย่างปลอดภัย เพิ่มความเสถียรโดยรวมและอายุการใช้งานของแผงโซลาร์เซลล์ในตำแหน่งทางภูมิศาสตร์ต่างๆ

บรรจุภัณฑ์และการจัดส่ง

วิธีการบรรจุ: ตัวหลักของตัวเครื่องถูกจัดส่งแบบเปลือยแต่ ถูกหุ้มด้วยฟิล์มพลาสติกเกรดอุตสาหกรรม อย่างเคร่งครัด เพื่อป้องกันฝุ่น ความชื้น และการกัดกร่อนระหว่างการขนส่งทางทะเล อุปกรณ์ถูกบรรจุลงในตู้คอนเทนเนอร์อย่างระมัดระวัง และยึดอย่างมั่นคงโดยใช้เชือกลวดและตัวล็อคที่ทำจากเหล็กสำหรับงานหนัก มาตรฐานบรรจุภัณฑ์ระดับมืออาชีพนี้รับประกันว่าเครื่องยังคงปลอดภัยอย่างสมบูรณ์และไม่เสียหายตลอดการขนส่งระหว่างประเทศทางไกล

บริการหลังการขาย

• การรับประกัน: ระยะเวลาการรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่อง ภายใน 24 เดือนนี้ เราจะจัดส่งชิ้นส่วนทดแทนที่จำเป็นให้แก่ลูกค้าโดยไม่มีค่าใช้จ่ายใดๆ

• การสนับสนุนด้านเทคนิค: เราให้การสนับสนุนทางเทคนิคที่ครอบคลุมตลอดอายุการใช้งานของเครื่องขึ้นรูปม้วนของเรา เพื่อให้มั่นใจว่าคุณจะมีการผลิตอย่างต่อเนื่อง

• การติดตั้งและการฝึกอบรม: เราสามารถจัดส่งช่างเทคนิคที่มีประสบการณ์ของเราไปติดตั้งอุปกรณ์และฝึกอบรมผู้ปฏิบัติงานที่โรงงานของลูกค้า (มีค่าใช้จ่ายเพิ่มเติมสำหรับการเดินทางและที่พัก)
