| จำนวน： | |
|---|---|

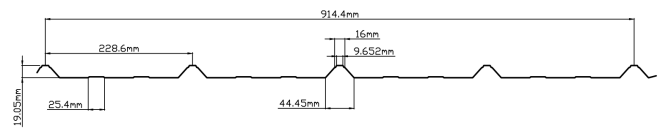

YX19.05-914.4
BMS

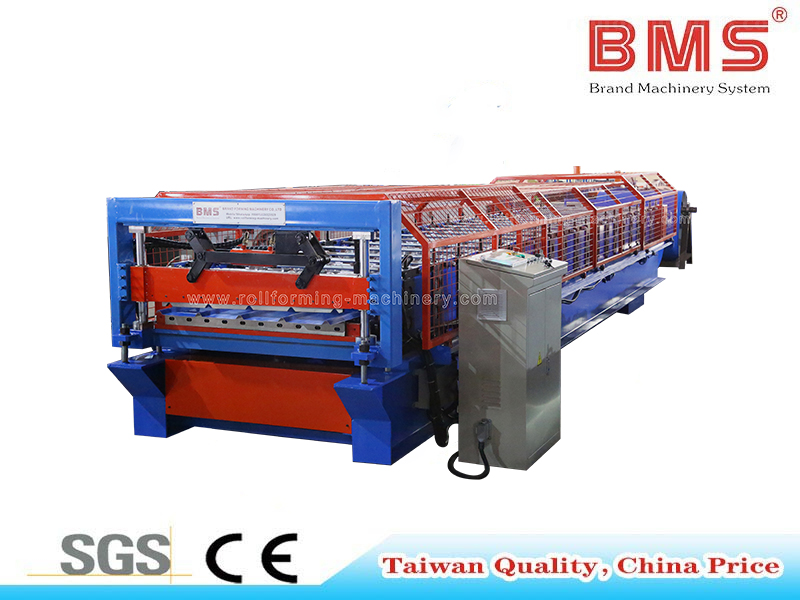

เครื่องขึ้นรูปม้วนแผง AG ได้รับการออกแบบมาเพื่อผลิตแผ่นหลังคาและผนังโลหะที่มีความแม่นยำสูงโดยมีช่วงความหนา 0.3-0.8 มม. การออกแบบโปรไฟล์ที่แม่นยำช่วยให้มั่นใจได้ถึงขนาดที่แม่นยำ ให้ความสมบูรณ์ของโครงสร้างที่ดีเยี่ยมและทนต่อสภาพอากาศสำหรับการใช้งานในอาคารโลหะต่างๆ
โรงรีดขึ้นรูปม้วนนี้ติดตั้งฝาครอบด้านความปลอดภัยที่ครอบคลุม ช่วยให้มั่นใจได้ถึงการปกป้องผู้ปฏิบัติงาน ในขณะที่ยังคงรักษาอัตราการผลิตที่มีประสิทธิภาพไว้ที่ 15-20 ลบ.ม./นาที ออกแบบมาเพื่อการประมวลผลสังกะสี (GI), กัลวาลูม (GL) และเหล็กแผ่นเคลือบสี เครื่องจักรนี้มีโครงตัวถังเหล็ก H450 ที่แข็งแกร่ง และสถานีขึ้นรูปที่มั่นคง 20 สถานี การบูรณาการระบบควบคุม PLC ขั้นสูงช่วยให้การวัดความยาวที่แม่นยำและการทำงานแบบอัตโนมัติ ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการผลิตวัสดุก่อสร้างขนาดใหญ่
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์การสร้างโรงสี | ||
| 1. | ความหนาของวัสดุ | 0.3-0.8 มม. | สร้างสถานี | 20ขั้นตอน |
| 2. | ความกว้างการให้อาหาร | ตามภาพวาด | โครงร่าง | H450 |
| 3. | วัสดุแอปพลิเคชัน | GI,GL,แผ่นเคลือบสี,แผ่นสังกะสี | ความหนาของผนังด้านข้าง | Q235 T18 มม. |
| 4. | มาตรฐานไฟฟ้า | 220V/60Hz/3ph | เส้นผ่านศูนย์กลางเพลา | 45#เหล็ก, φ75mm |
| 5. | วัสดุคัตเตอร์ | cr12mov | พลังงานมอเตอร์หลัก | 7.5kW |
| 6. | ความแข็งแรงของผลผลิต | 350-550Mpa | สลักเกลียว | เกรด 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 15-20m/นาที | ความกว้างที่มีประสิทธิภาพ | 914.4 มม. |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | GCR15, การรักษาความร้อน HRC58—62 |
| 9. | มอเตอร์ไฮดรอลิก | 4kW | สีของเครื่องจักร | สีน้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะจัดเตรียมขนาดของวัสดุป้อนเพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
กระบวนการผลิตเป็นแบบอัตโนมัติขั้นสูงเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและคุณภาพแผงที่สม่ำเสมอ ขั้นตอนการทำงานที่ต่อเนื่องช่วยลดการแทรกแซงด้วยตนเองตั้งแต่การป้อนคอยล์ไปจนถึงการวางซ้อนผลิตภัณฑ์ขั้นสุดท้าย:
Decoiler → อุปกรณ์ป้อนอาหาร → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → สถานีไฮดรอลิก → ออกจากชั้นวาง * 3

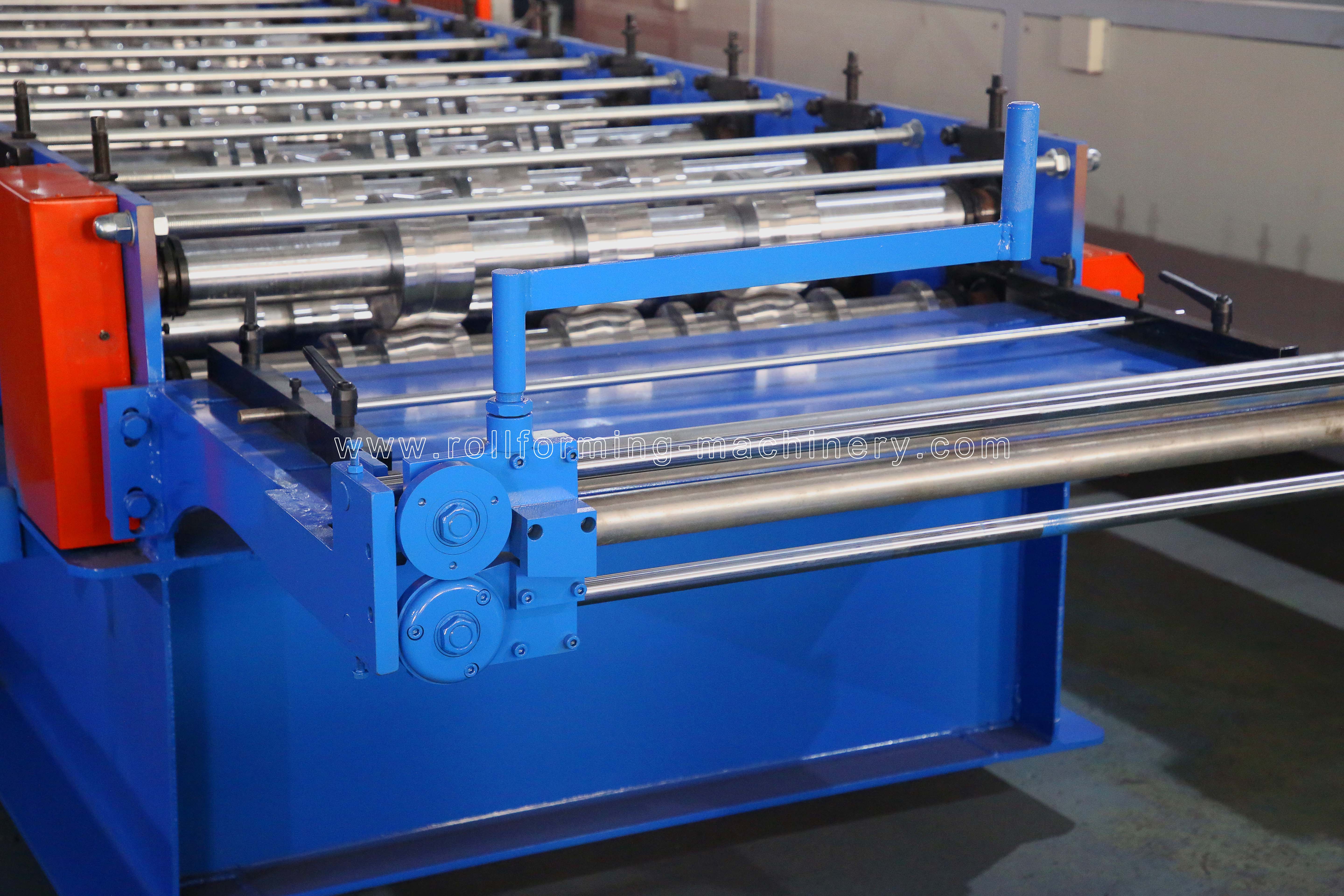

อุปกรณ์ป้อนถูกสร้างขึ้นเพื่อนำวัสดุเข้าสู่โรงรีดขึ้นรูปได้อย่างราบรื่น ป้องกันการเบี่ยงเบนของวัสดุและลดของเสียได้อย่างมีประสิทธิภาพ โครงตัวถังเชื่อมด้วย เหล็กชนิด 450# H ที่มีความแข็งแรงสูง เพื่อความมั่นคงเป็นพิเศษ ลูกกลิ้งผลิตจาก เหล็ก 45# ระดับพรีเมี่ ยม ประมวลผลด้วยเครื่องกลึง CNC และผ่านกรรมวิธีด้วยความร้อนเพื่อเพิ่มความทนทาน มีตัวเลือกการเคลือบสีดำหรือการเคลือบฮาร์ดโครมเพื่อให้เหมาะกับความต้องการการผลิตเฉพาะ

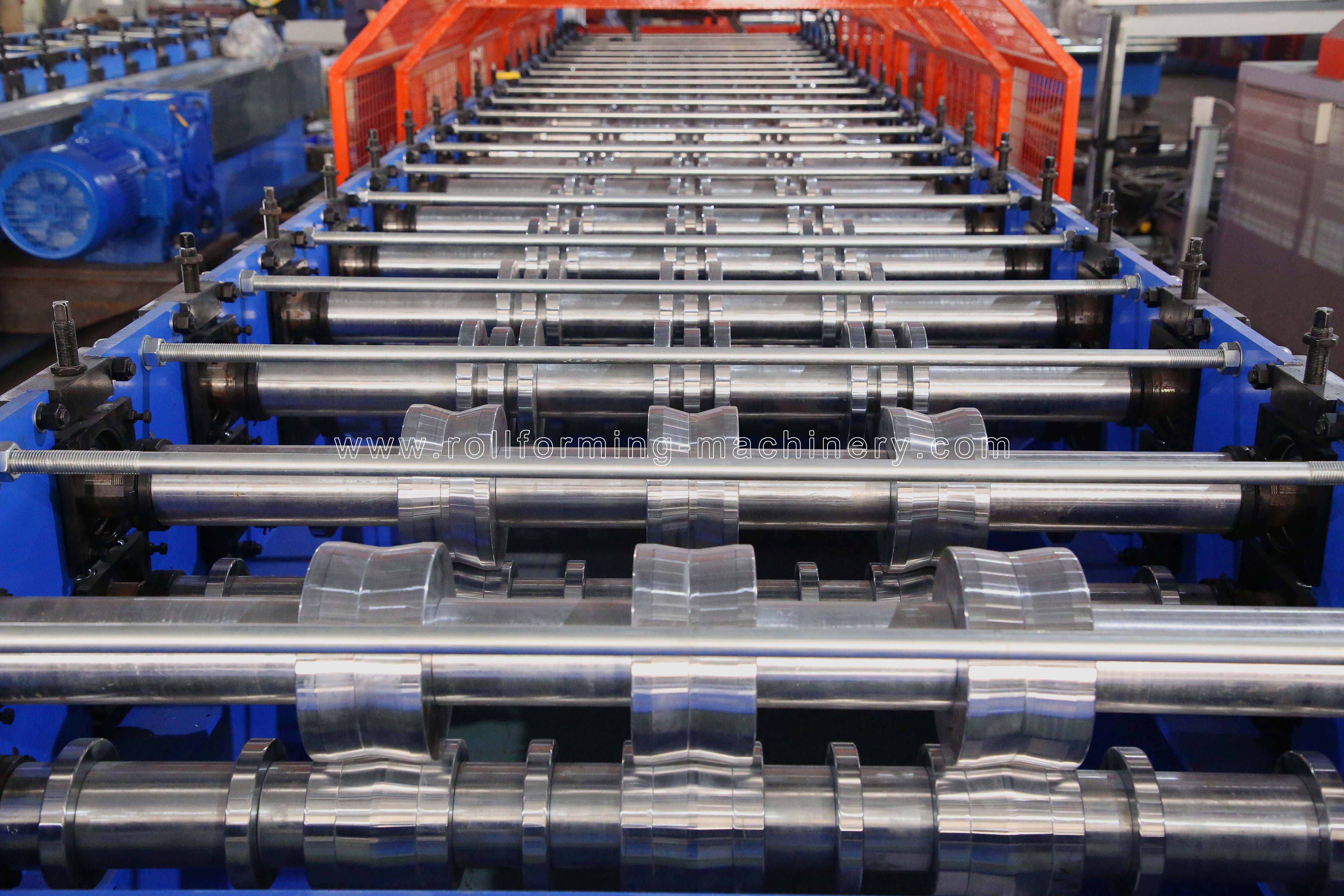

โรงงานขึ้นรูปม้วนหลักทำหน้าที่เป็นแกนหลักของสายการผลิต ช่วยให้มั่นใจได้ถึงโปรไฟล์แผงที่แม่นยำและความทนทานต่อการสึกหรอในระยะยาว มาพร้อมกับตัวกั้นวัสดุป้อนที่มีประสิทธิภาพ ช่วยหลีกเลี่ยงการสิ้นเปลืองวัสดุระหว่างการทำงานที่ความเร็วสูง โครงสร้างที่แข็งแกร่งรับประกันประสิทธิภาพที่มั่นคงแม้ในระหว่างกระบวนการขึ้นรูปม้วนแบบต่อเนื่องและงานหนัก
ออกแบบมาเพื่อการใช้งานที่ง่ายและประหยัดวัสดุอย่างมาก เครื่องตัดเบื้องต้นแบบแมนนวลเชื่อมต่อกับระบบควบคุม PLC อย่างชาญฉลาด PLC จะคำนวณความยาวโปรไฟล์ที่ต้องการระหว่างการขึ้นรูปม้วน เมื่อจำเป็นต้องเปลี่ยนวัสดุ ระบบจะแจ้งเตือนผู้ปฏิบัติงานให้ตัดคอยล์ด้วยตนเองก่อนที่จะเข้าสู่โรงสีหลัก ฟังก์ชันขั้นสูงนี้ช่วยให้แน่ใจว่าไม่มีของเสียเกิดขึ้นระหว่างการเปลี่ยนวัสดุ

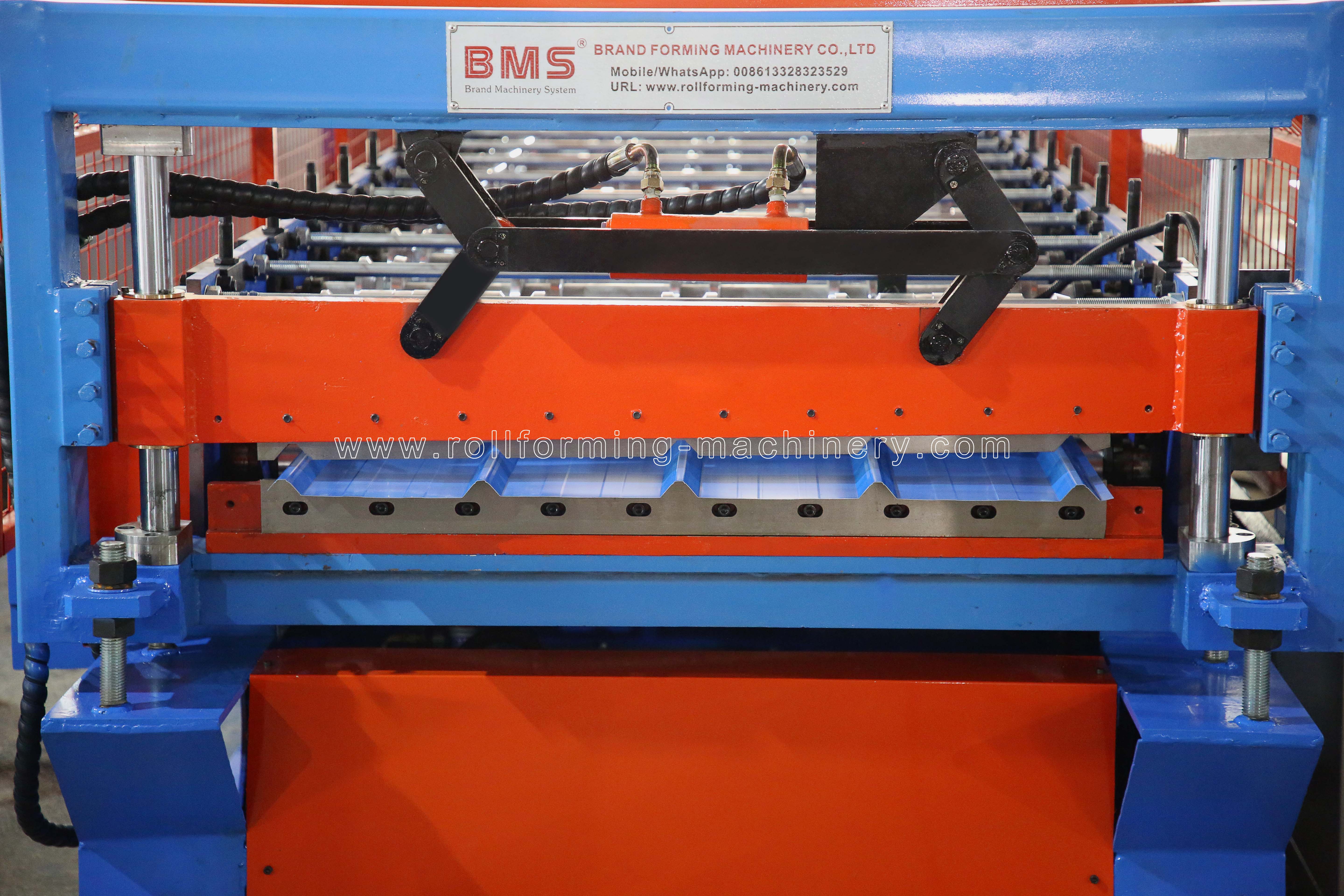

อุปกรณ์หลังการตัดมีการออกแบบใบมีดตัดแบบสองชิ้นเพื่อให้แน่ใจว่ามีการตัดที่สะอาดไม่มีช่องว่างหรือเสียรูป ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกขนาด 3KW จากสถานีไฮดรอลิกของเครื่องยนต์หลัก ให้แรงดันตัด 0-16Mpa พร้อมเวลาตัดที่รวดเร็ว 2 วินาที เครื่องมือตัดผลิตจาก Cr12MoV (เทียบเท่า SKD11) ที่ผ่านการอบชุบด้วยความร้อนถึง HRC58-62 ทำให้มีอายุการใช้งานยาวนานขึ้นในการตัดอย่างน้อยหนึ่งล้านครั้ง

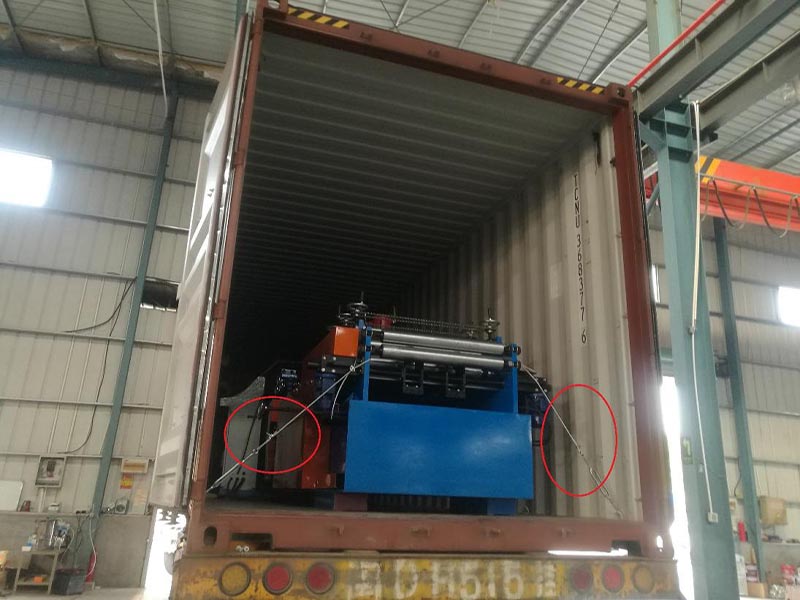

วิธีการบรรจุ: เพื่อให้แน่ใจว่าเครื่องจะไปถึงโรงงานของคุณในสภาพที่สมบูรณ์ เราใช้มาตรฐานบรรจุภัณฑ์ที่เข้มงวด ตัวเครื่องหลักเปลือยเปล่าแต่ หุ้มด้วยฟิล์มพลาสติกสำหรับงานหนัก อย่างระมัดระวัง เพื่อป้องกันฝุ่นและการกัดกร่อนของความชื้น จากนั้นจึงบรรจุลงในภาชนะขนส่งและยึดอย่างมั่นคงโดยใช้เชือกลวดเหล็กและตัวล็อคที่ทนทาน วิธีการบรรจุหีบห่อแบบมืออาชีพนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อให้ทนทานต่อความเข้มงวดของการขนส่งทางทะเลทางไกล
เครื่องขึ้นรูปม้วนแผง AG รับประกันผลงานคุณภาพสูงสำหรับหลังคาโลหะและแผ่นผนัง ด้านล่างนี้คือตัวอย่างโปรไฟล์ที่แม่นยำซึ่งผลิตโดยเครื่องจักร พร้อมด้วยการดูรายละเอียดเกี่ยวกับความสามารถด้านโรงงานผลิตที่ครอบคลุมของเรา
เครื่อง ขึ้นรูปม้วนแผง AG ได้รับการออกแบบมาเพื่อผลิตแผง AG เกรดพรีเมี่ยมที่ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวดสำหรับการก่อสร้างทั้งที่อยู่อาศัยและเชิงพาณิชย์ แผงสำเร็จรูปมีขนาดที่แม่นยำ ความสมบูรณ์ของโครงสร้างที่ดีเยี่ยม และพื้นผิวที่สม่ำเสมอ ทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดและการติดตั้งที่เชื่อถือได้ในการใช้งานทางสถาปัตยกรรมต่างๆ
เครื่องขึ้นรูปม้วนแผง AG

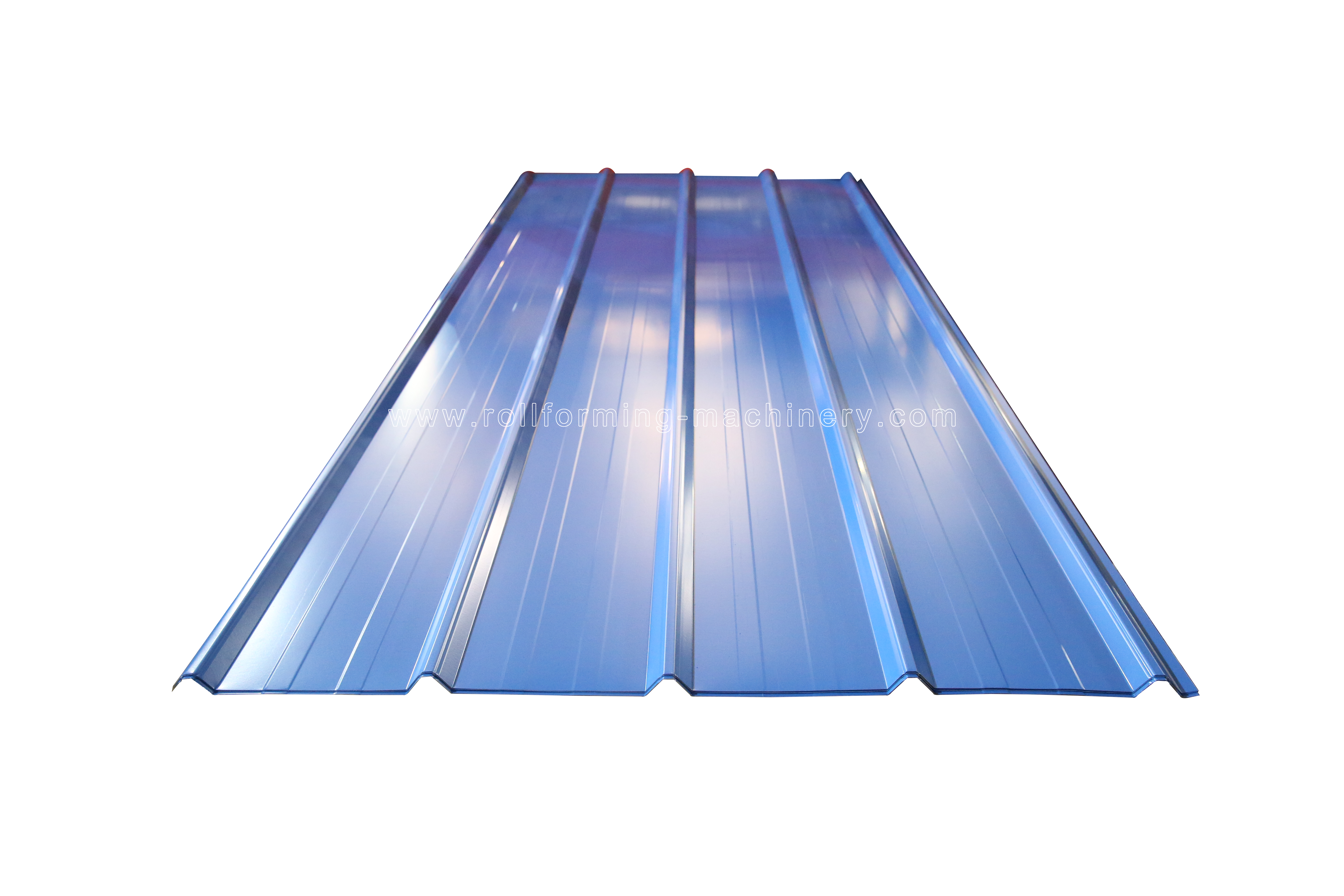

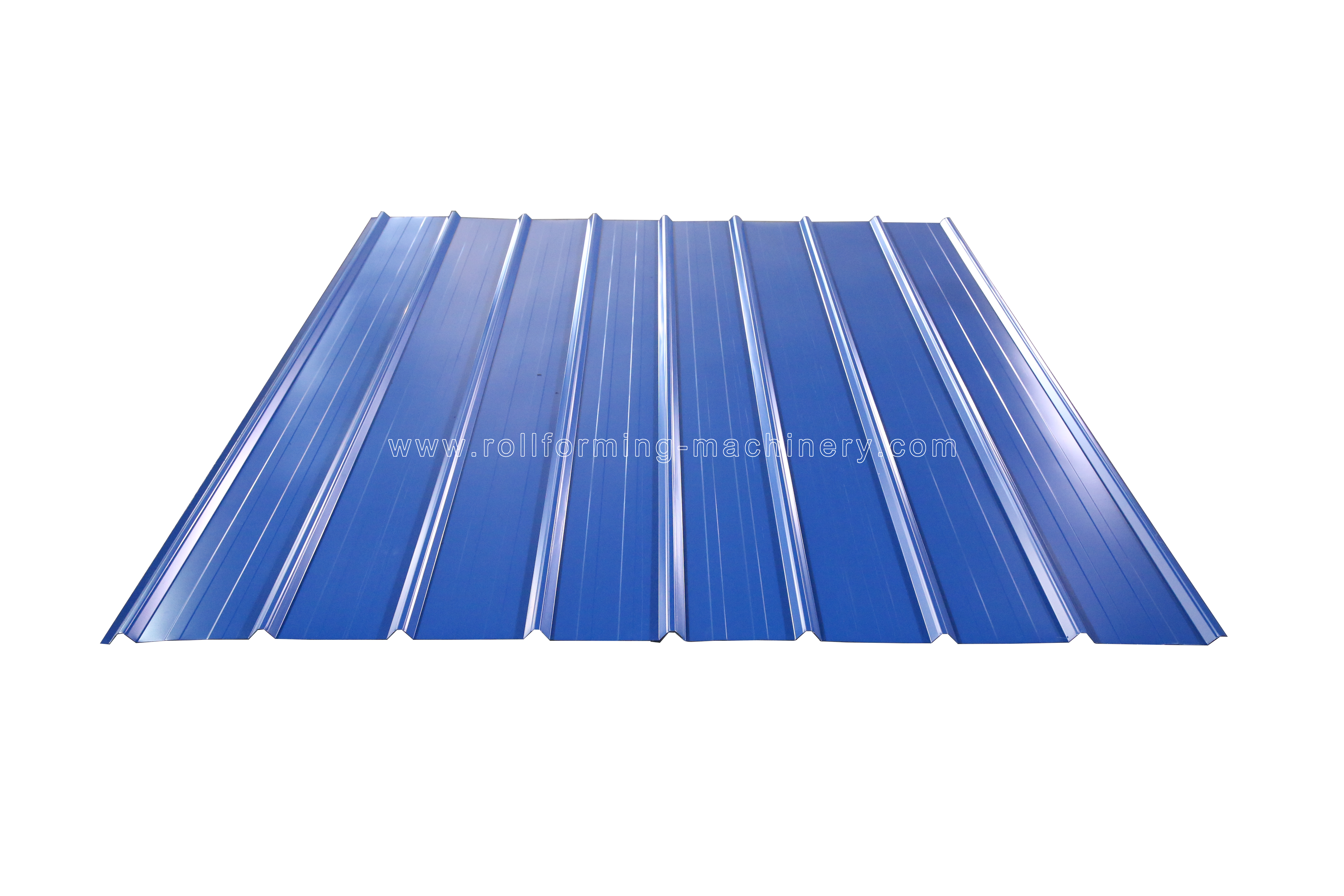

ผลิตภัณฑ์แผง AG สำเร็จรูป
เนื่องจากทนทานต่อสภาพอากาศ ความทนทานของโครงสร้าง และรูปลักษณ์ที่สวยงาม แผง AG ที่ผลิตโดยอุปกรณ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในโครงการก่อสร้างที่หลากหลาย ตั้งแต่สิ่งอำนวยความสะดวกทางการเกษตรและโกดังอุตสาหกรรมไปจนถึงหลังคาที่พักอาศัยที่ทันสมัยและการหุ้มผนังภายนอก แผงเหล่านี้ให้การป้องกันที่เชื่อถือได้และความคุ้มค่าในระยะยาว ช่วยลดความเสี่ยงในการบำรุงรักษาสำหรับผู้ใช้ปลายทางได้อย่างมีประสิทธิภาพ

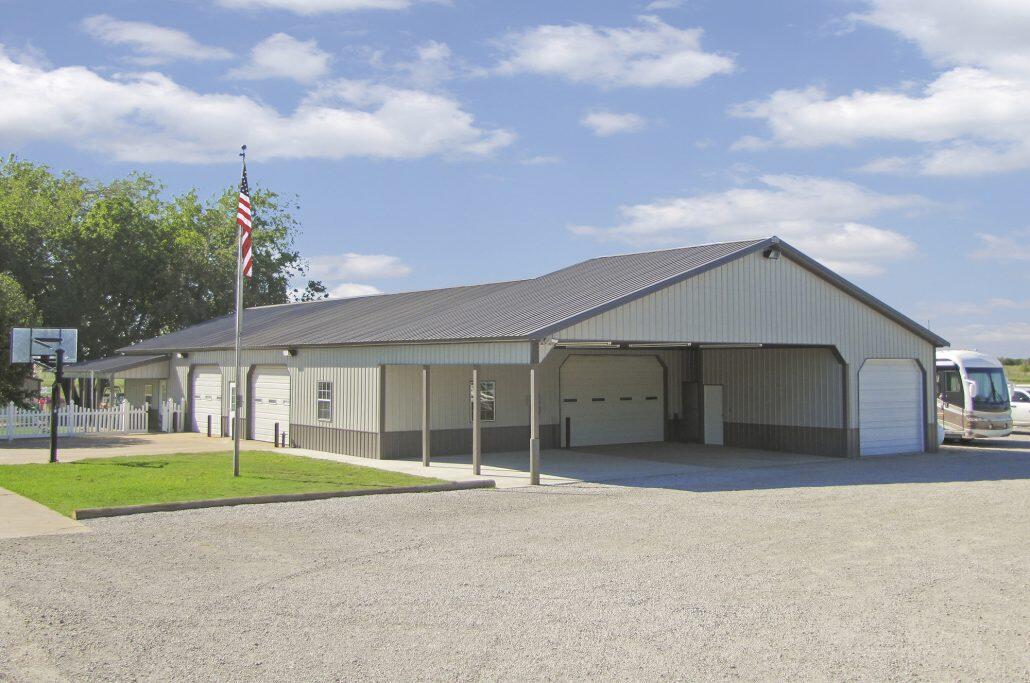

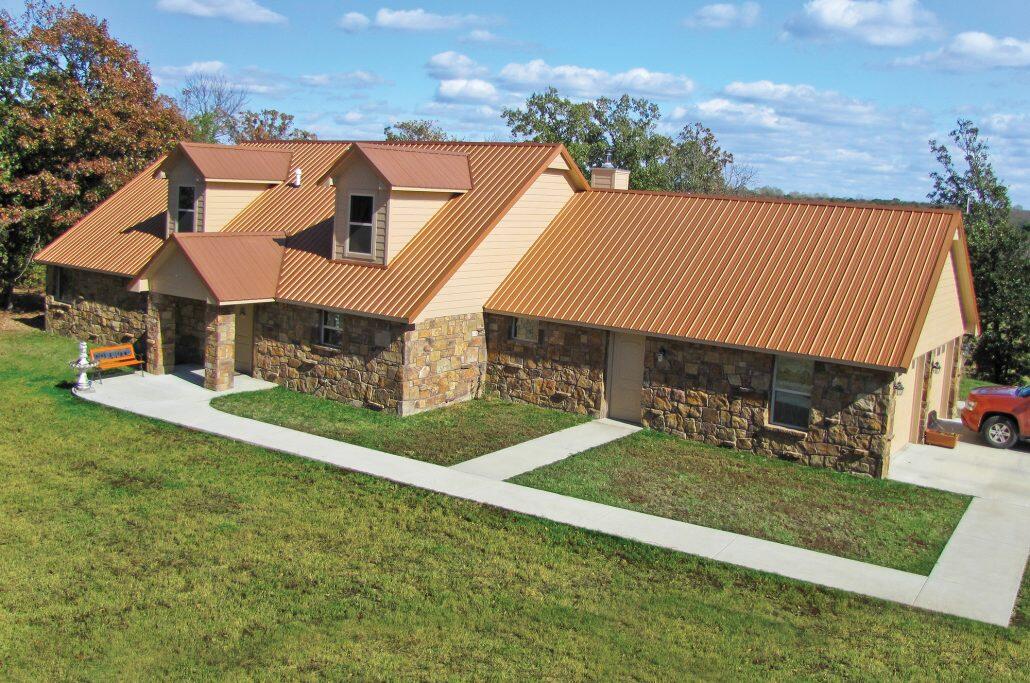

กรณีการใช้งาน: ระบบหลังคา
กรณีการใช้งาน: การหุ้มผนัง
