| จำนวน： | |
|---|---|

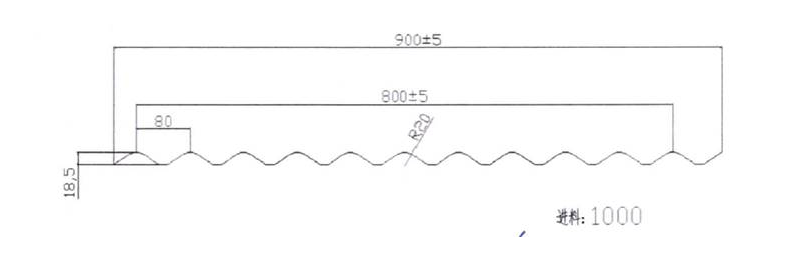

YX18.5-80-800
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | พีพีจีไอ และจีไอ |
ความหนาของวัสดุ | 0.35-0.45มม | |
ด้วยความแข็งแรงของผลผลิต | 235-345Mpa | |
| ม้วน | ความกว้างของการป้อน | เกี่ยวกับ 1,000มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด5 ตัน | |
เครื่องจักร | ฐานเฟรม | H450 |
วัสดุลูกกลิ้ง | เหล็ก 45 #, เครื่องกลึง CNC, การอบชุบด้วยความร้อน, เคลือบฮาร์ดโครม | |
สถานีลูกกลิ้ง | 18 ขั้นตอนในการขึ้นรูป | |
เส้นผ่านศูนย์กลางเพลา | ф85/75มม., การประมวลผลความถี่สูง | |
| ความเร็วในการขึ้นรูป | 15-20ม./นาที | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 7.5KW, การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 3KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | ชไนเดอร์ |
หน้าจอสัมผัส | ชไนเดอร์ | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |
เครื่องถอดรหัส→อุปกรณ์แนะนำการให้อาหาร→ระบบการขึ้นรูปม้วน→ อุปกรณ์ตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก→ระบบควบคุม PLC
เทคนิค ข้อมูลจำเพาะns

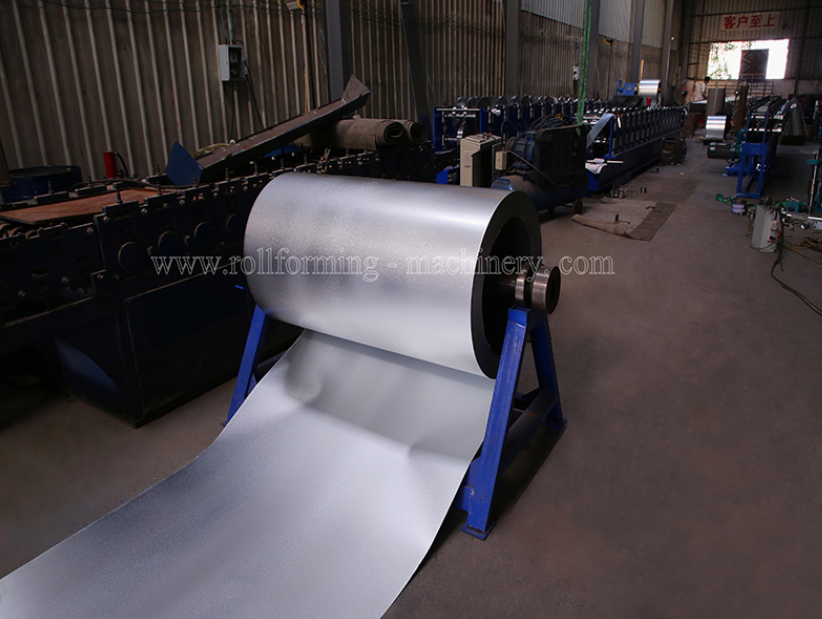

1) คู่มือ Decoiler: หนึ่งชุด

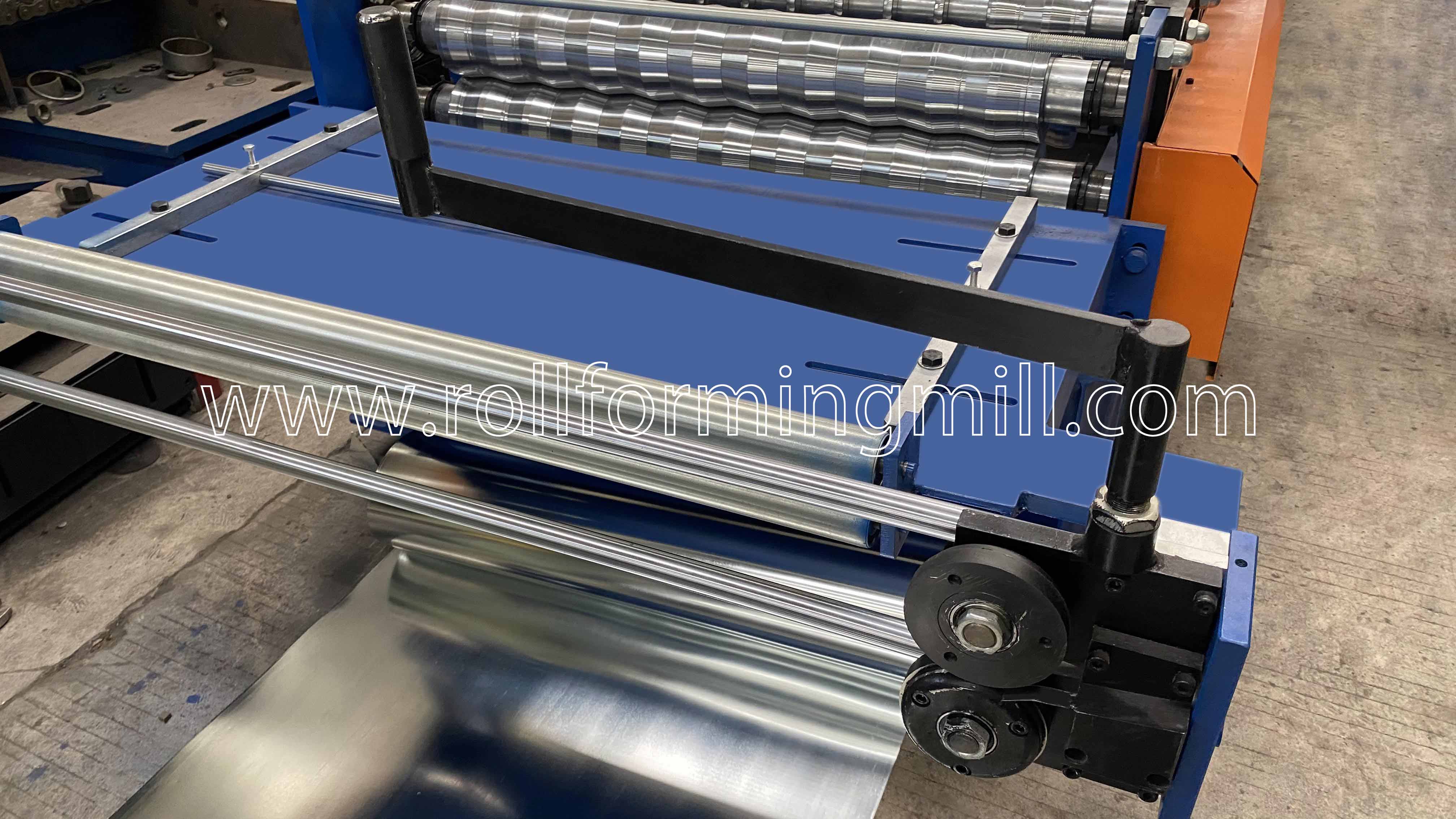

2) อุปกรณ์แนะนำการให้อาหาร
สามารถปรับตำแหน่งนำทางเพื่อการป้อนวัสดุที่เหมาะสมได้ด้วยตนเอง

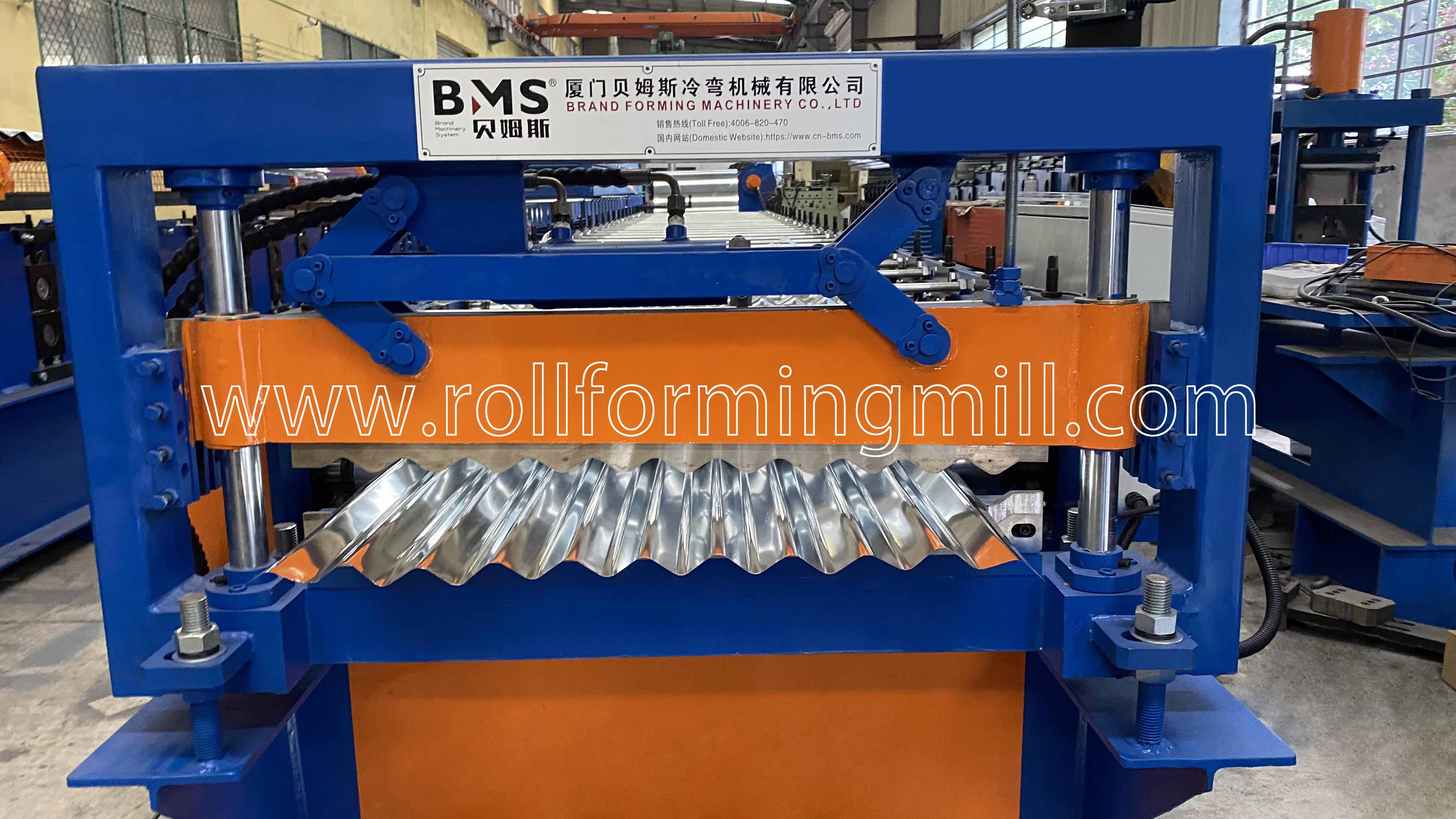

4) เครื่องหลัก

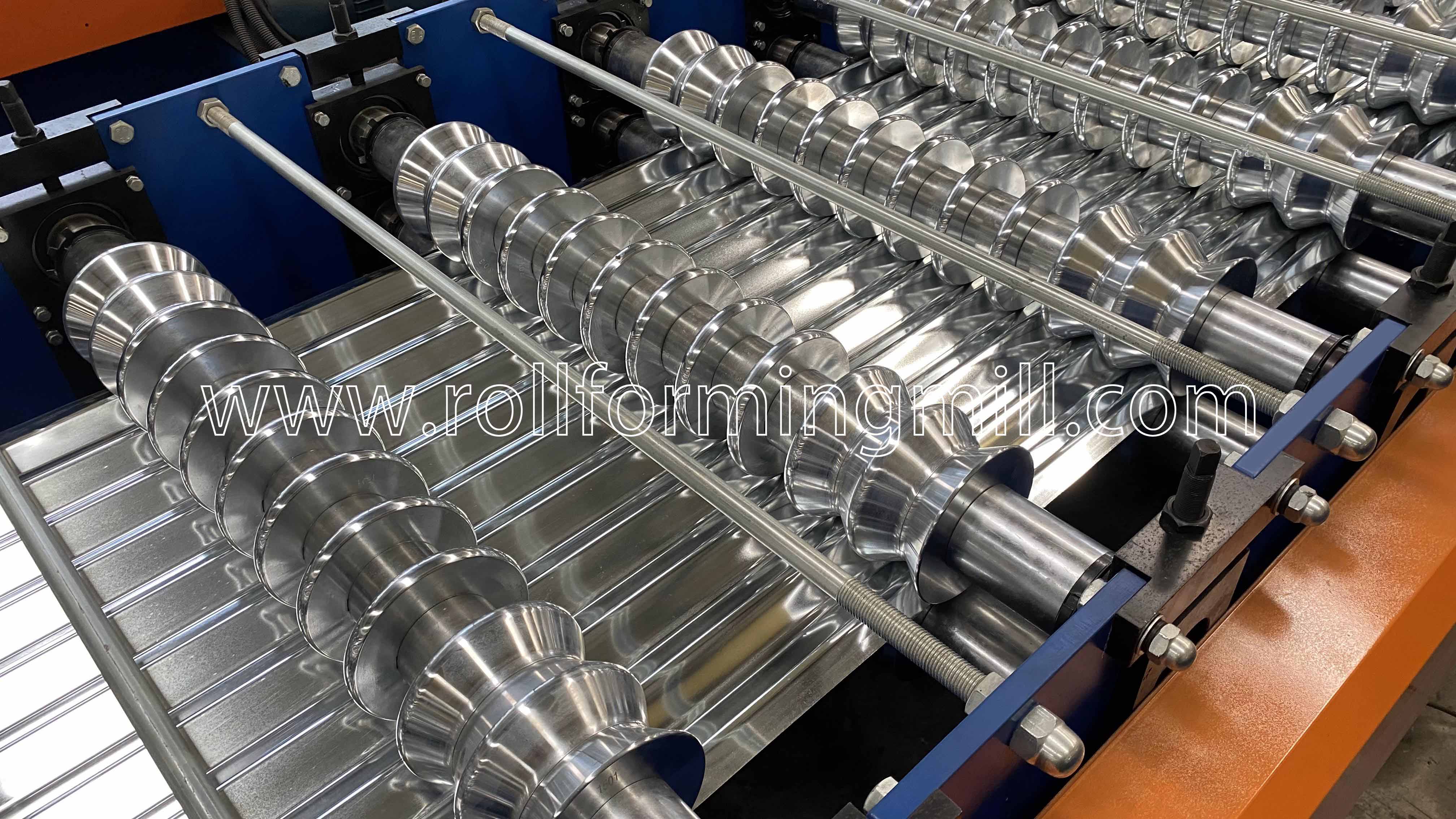

ลูกกลิ้งผลิตจากเครื่องจักรที่มีความแม่นยำ 45 # เคลือบด้วยโครเมียมแบบแข็งมีความหนา 0.5 มม. พื้นผิวเคลือบกระจก (เพื่ออายุการใช้งานที่ยาวนานขึ้นและป้องกันสนิม)
เพลาผลิตจาก เหล็ก 45#,การดับและแบ่งเบาบรรเทา, ฮาร์ดโครม
โครงตัวถังทำจาก 450# ฮ ชนิดเหล็กโดยการเชื่อม
4) อุปกรณ์ตัดโพสต์ไฮดรอลิก
ผลิตจากเหล็กแม่พิมพ์คุณภาพสูง Cr12MoVด้วยการรักษาความร้อน HRC58-62
โครงเครื่องตัดผลิตจากแผ่นเหล็กคุณภาพสูง 18 มม. โดยการเชื่อม
มอเตอร์ไฮดรอลิก:3KW, ช่วงแรงดันไฮดรอลิก: 0-16Mpa

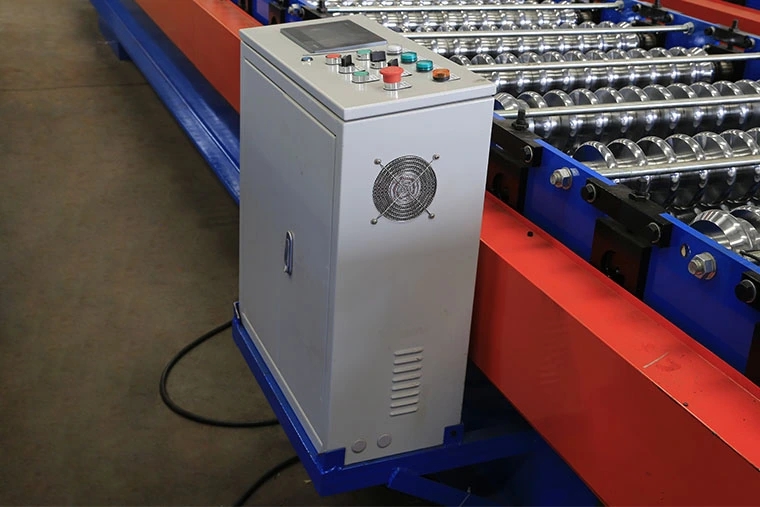

5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
สามารถเสร็จสิ้นการผลิตได้โดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
ความคลาดเคลื่อนในการตัดตามความยาว≤±1 มม
ควบคุมแรงดันไฟ 24V

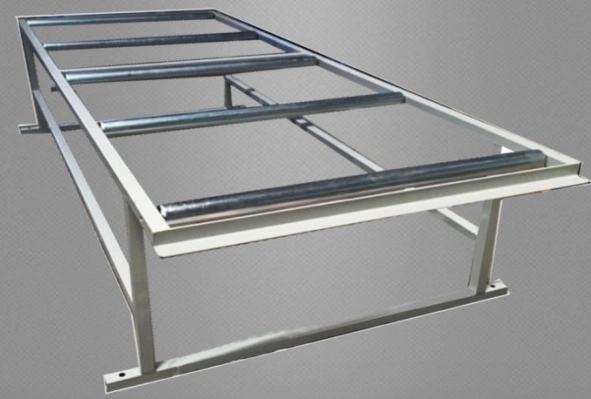

6) ออกจากแร็ค:
ไม่มีการขับเคลื่อน สองยูนิต มีลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย

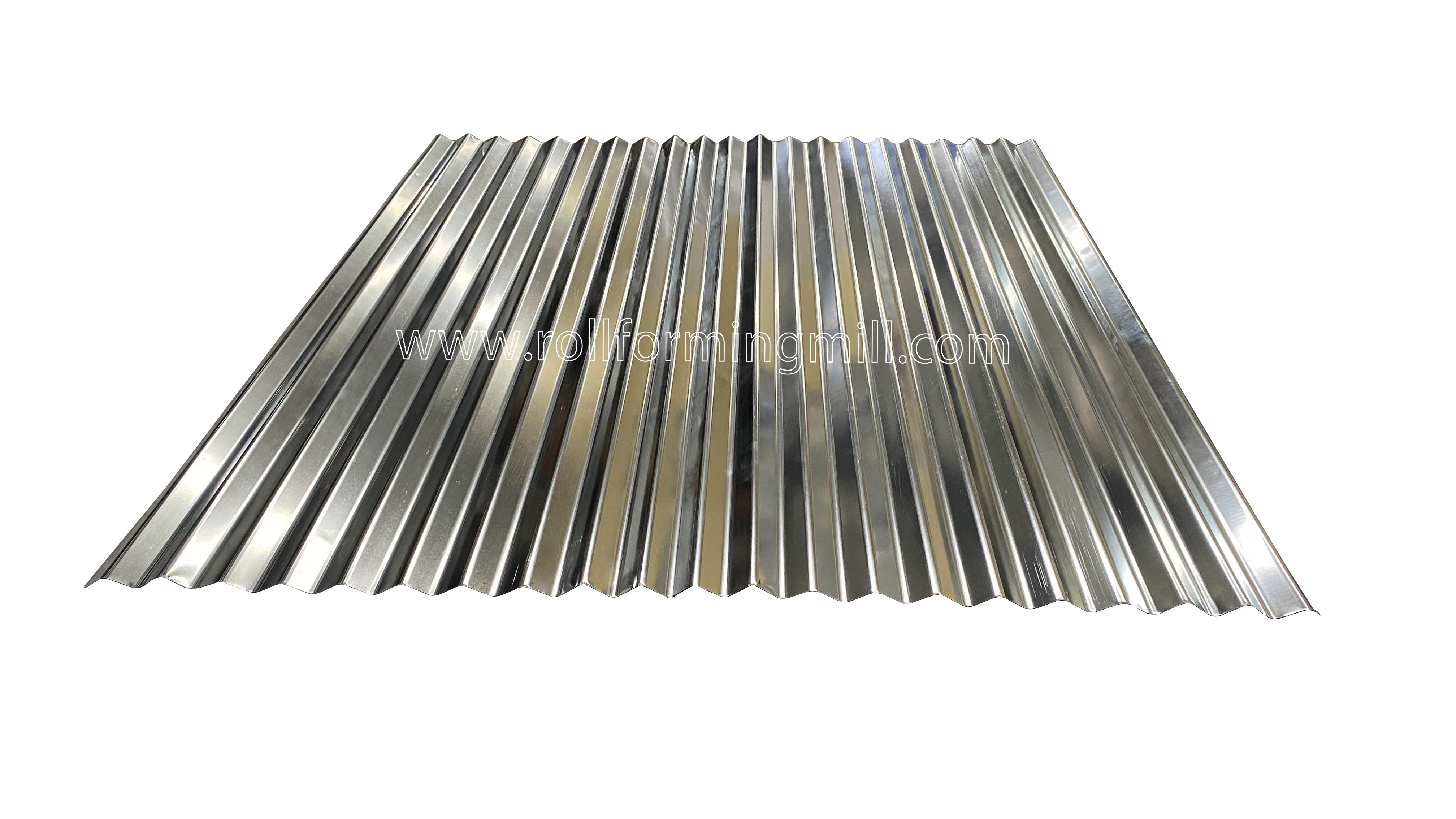

7) แสดงผลิตภัณฑ์
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนทดแทนให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
