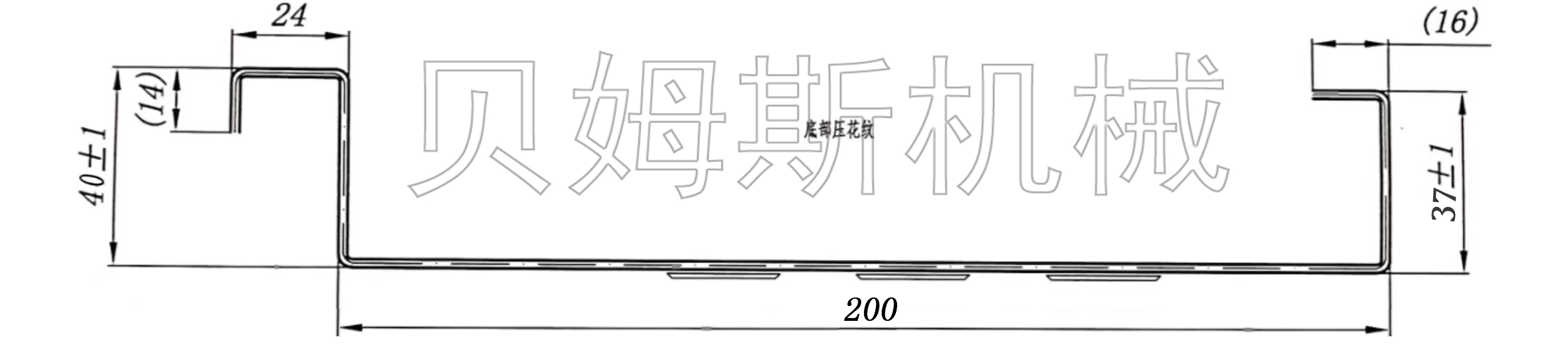

YX40-200
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | แผ่นสังกะสี |
ความหนาของวัสดุ | 1.5-2.5มม | |
ด้วยความแข็งแรงของผลผลิต | Q235 | |
| ม้วน | ความกว้างของการป้อน | 312มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด5 ตัน | |
เครื่องจักร | ฐานเฟรม | เหล็กชนิด H350 โดยการเชื่อม |
| ความหนาของผนังด้านข้าง | Q235 t18มม | |
วัสดุลูกกลิ้ง | เหล็กแบริ่ง GCr15(=เหล็ก EN31) กลึงด้วยความแม่นยำ เคลือบโครเมียมแข็ง | |
สถานีลูกกลิ้ง | 16 ขั้นตอนในการสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф75mm, การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 15KW, การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | ชิหลิน |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |

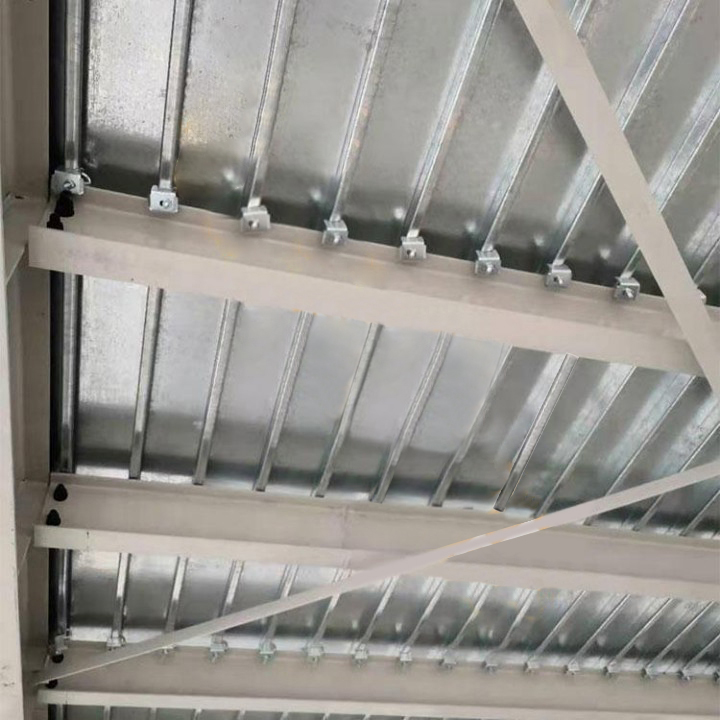

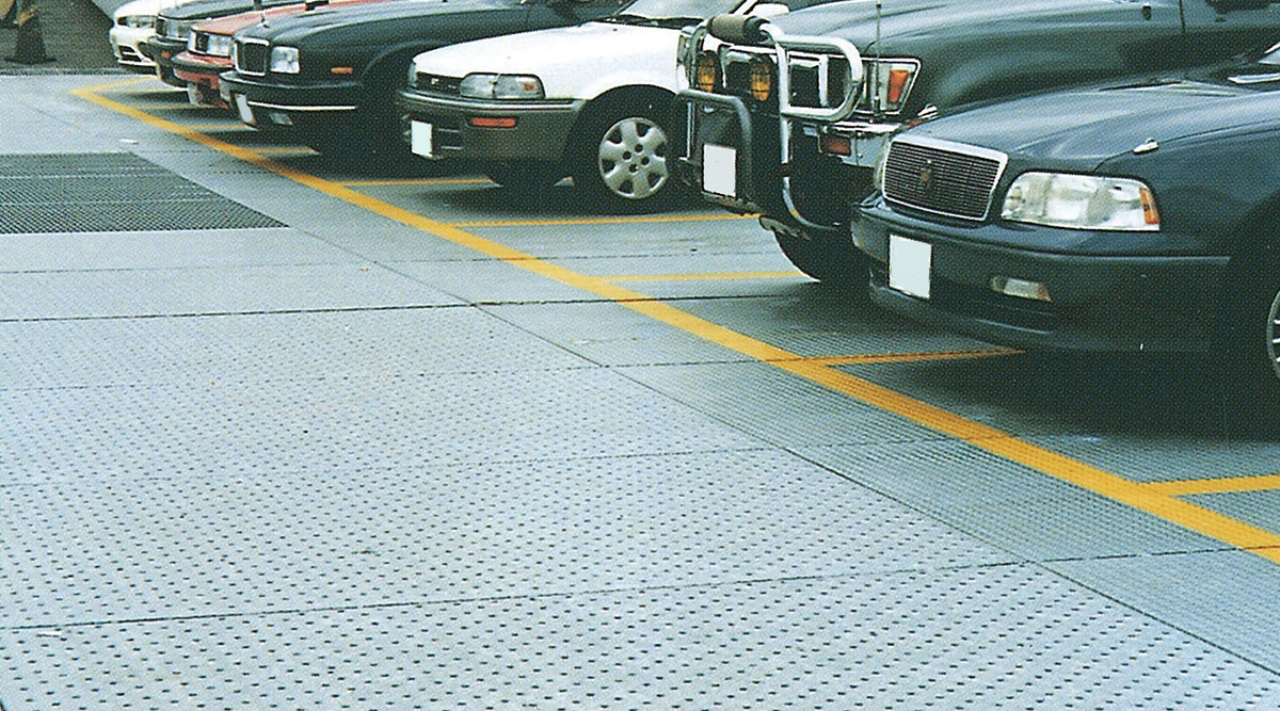

1. ดาดฟ้าเหล็กบางที่ผลิตขึ้น (0.4-1.2 มม.) สามารถใช้คอนกรีตน้อยลงและรองรับการรองรับ จึงช่วยประหยัดวัสดุก่อสร้าง การออกแบบด้านล่างสวยงามและประหยัดวัสดุราคาแพงสำหรับการตกแต่งหากอัพเกรดเครื่องให้ทำงานกับวัสดุหนา 1.5-3 มม. ดาดฟ้าเหล็กที่ผลิตขึ้นมาสามารถใช้เป็นแพลตฟอร์มเหล็กสำหรับโลจิสติกส์ที่มีความต้องการความเรียบสูง (ไม่เกิน 3 มม. เพื่อตอบสนองฉากการทำงานของหุ่นยนต์เคลื่อนที่อัจฉริยะ AGV/IGV)

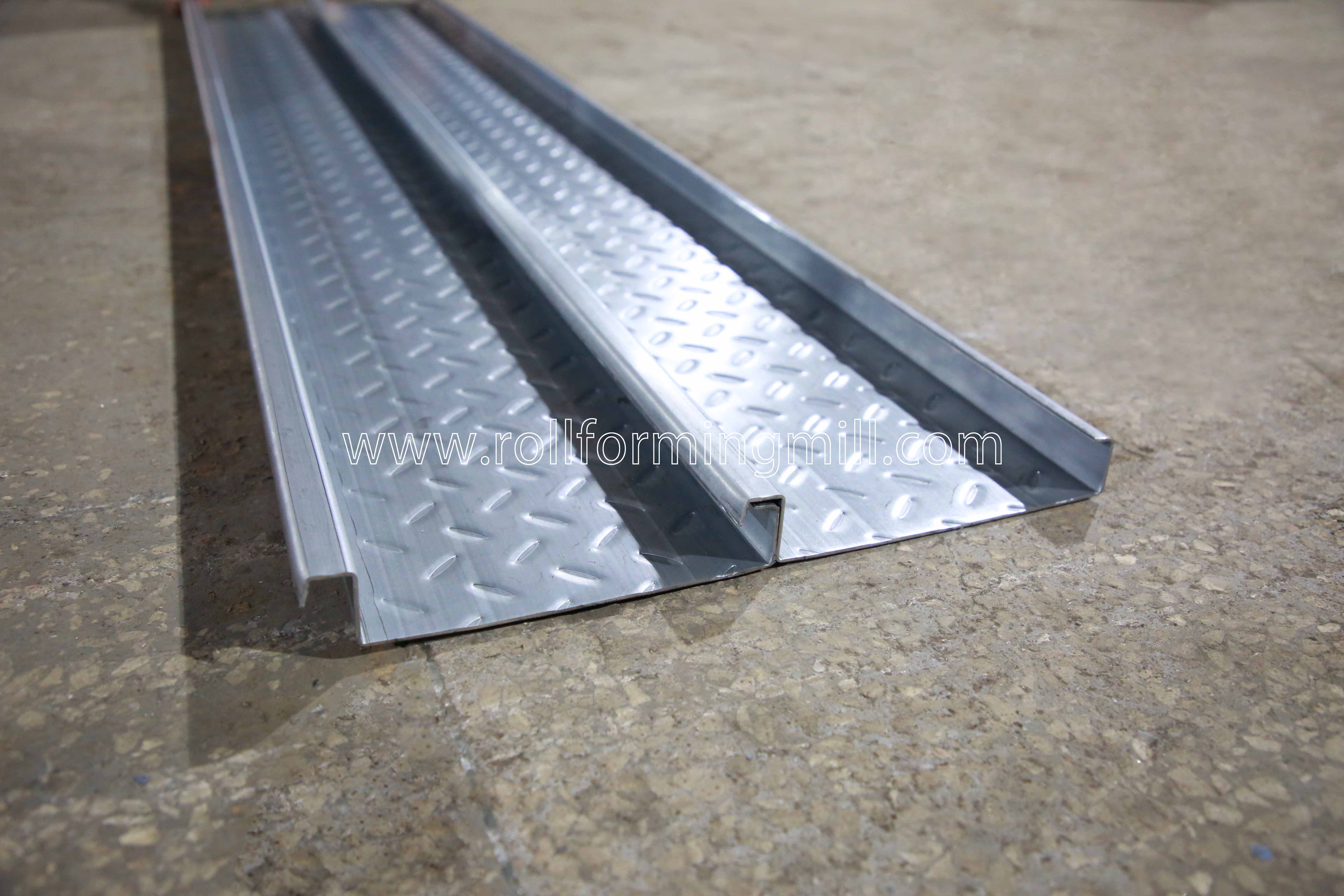

2. ซี่โครงแนวตั้งเสริมหรือลายนูนโดยรวมของเว็บเพื่อเพิ่มความแข็งแรง
3. ลูกกลิ้งจะดับลงหลังจากการตัดเฉือนอย่างละเอียดด้วยเหล็กแบริ่ง GCr15 และ Hard-Chrome เพื่ออายุการใช้งานยาวนานกว่า 10 ปี
4. ตัวเลือกรถยกอัตโนมัติ ปรับปรุงประสิทธิภาพการทำงาน ประหยัดค่าแรง และช่วยคุณปรับปรุงความได้เปรียบทางการแข่งขัน
Decoiler ไฮดรอลิก 5T →อุปกรณ์ Pre-Cutter แบบแมนนวล→อุปกรณ์แนะนำการให้อาหาร→ระบบการขึ้นรูปม้วน→อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns

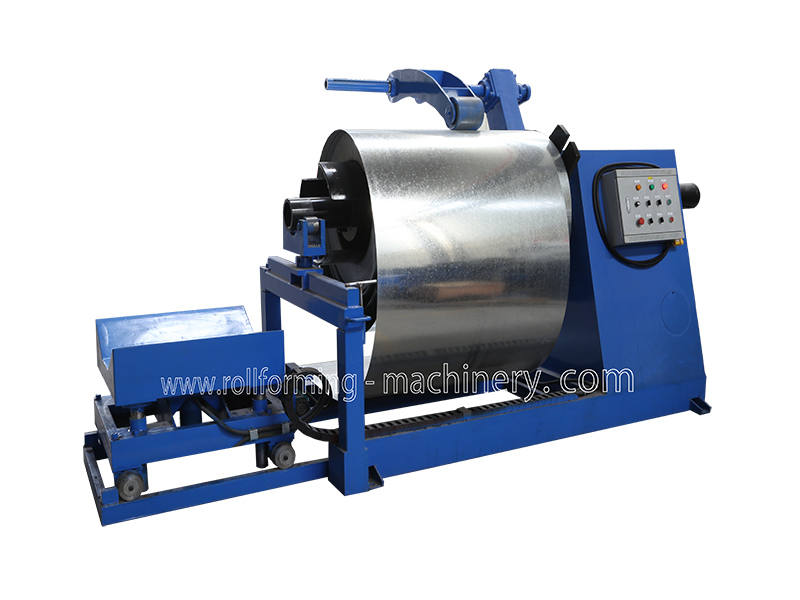

1) 5ต Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
พลังการให้อาหารอัตโนมัติและอุปกรณ์หยุดตัวเอง
ความกว้างการป้อนสูงสุด: 650มม
มอเตอร์ปั้มน้ำมัน:2.2KW
ความจุ:สูงสุด 5 ตัน
2) เครื่องตัดล่วงหน้า
ยี่ห้อ: บีเอ็มเอส ต้นฉบับ: จีน
ด้วยคู่มือป้อนวัสดุ หลีกเลี่ยงการสิ้นเปลืองวัสดุ

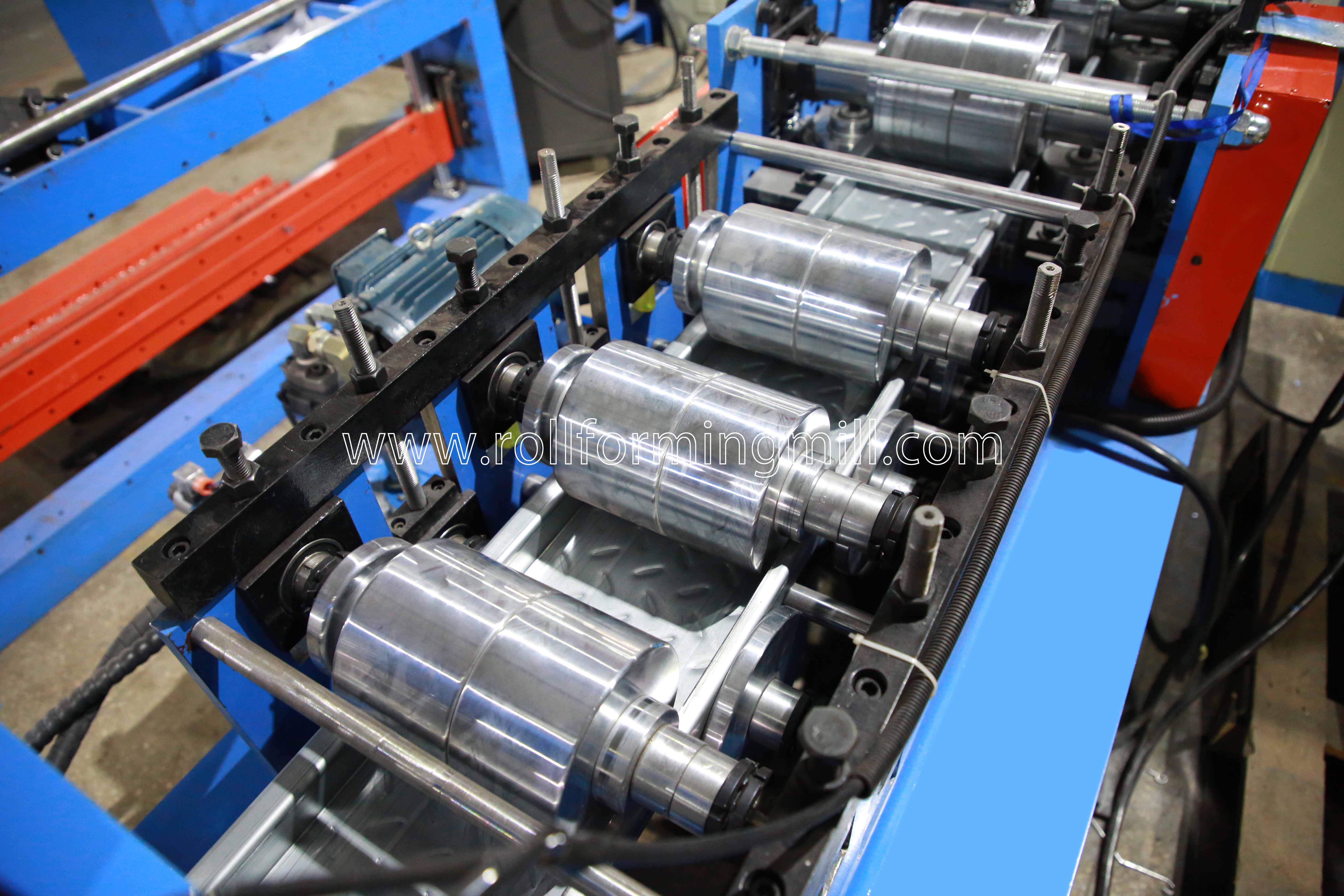

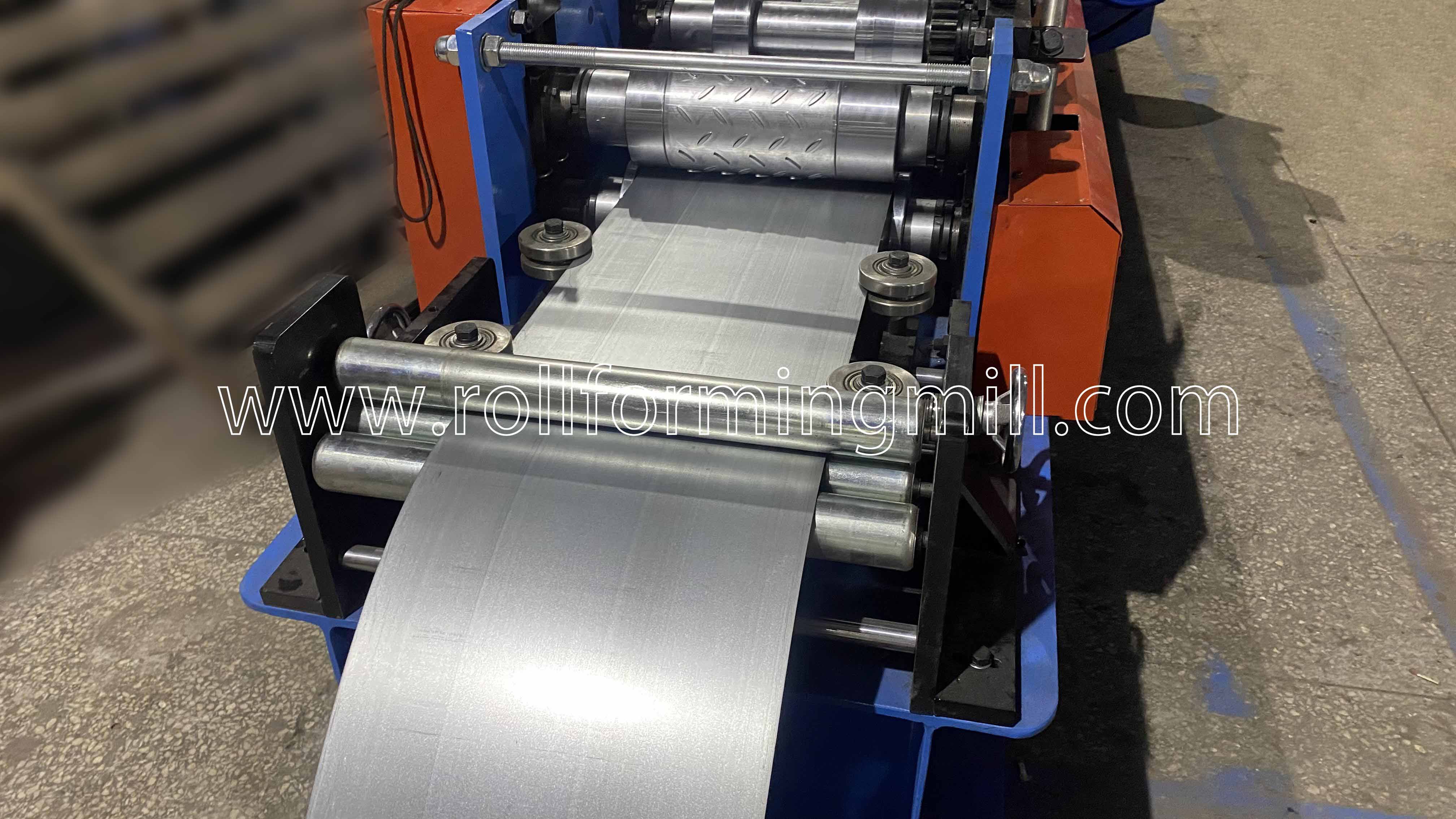

3) เครื่องหลัก
ลูกกลิ้งผลิตจากคุณภาพสูง แบริ่งเหล็ก GCr15 (= เหล็ก EN31), กลึงด้วยความแม่นยำ, เคลือบโครเมี่ยมอย่างหนัก
เพลาผลิตจากเหล็ก 45 # การชุบแข็งและการแบ่งเบาบรรเทา ฮาร์ดโครม
โครงตัวถังทำจาก 350# ฮ ชนิดเหล็กโดยการเชื่อม
ความเร็วในการขึ้นรูปจริง: 15-20 ม. / นาที

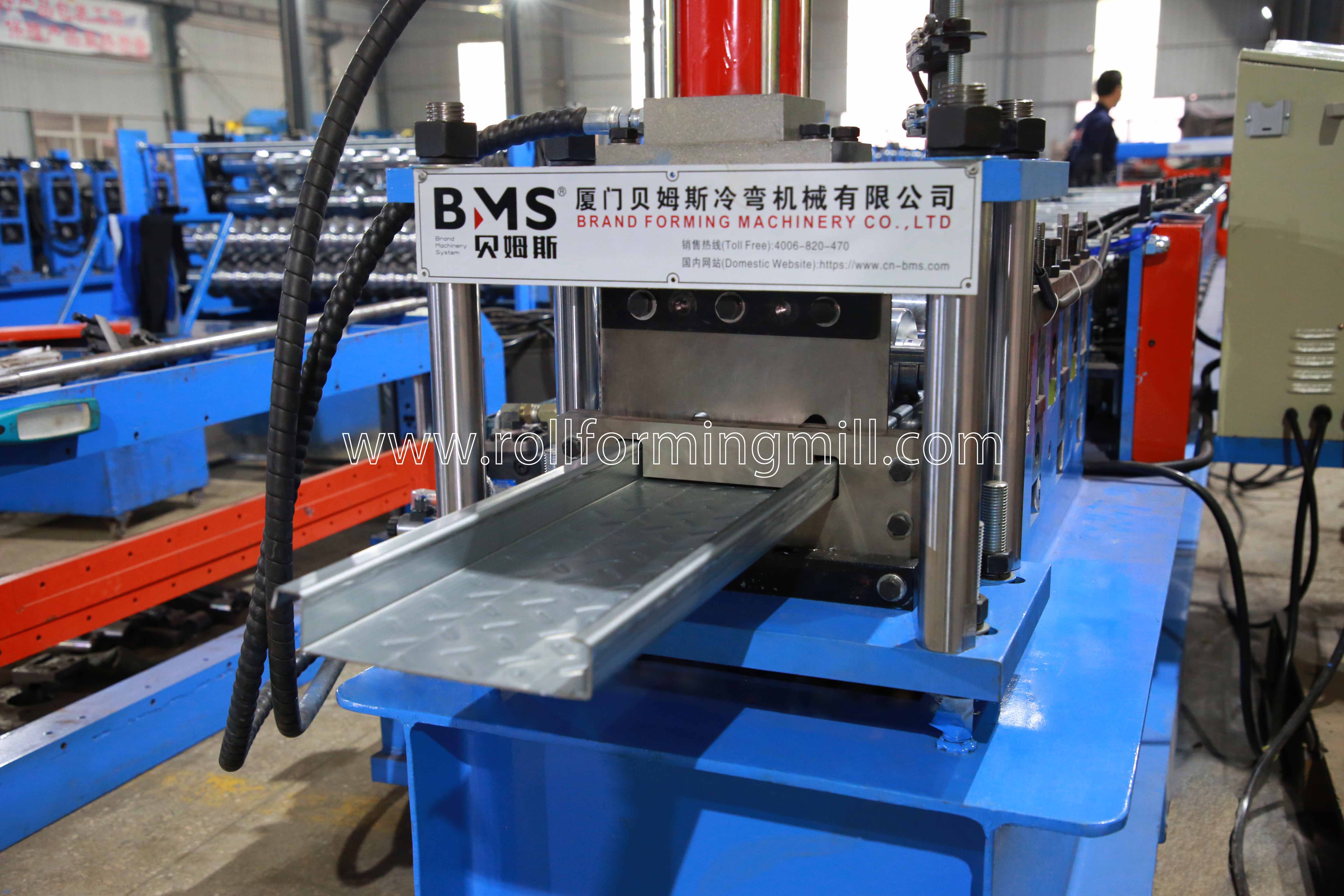

4) ไฮดรอลิก เครื่องตัดโพสต์
โพสต์เพื่อตัด, หยุดเพื่อตัด, การออกแบบใบมีดตัดสองชิ้น
มอเตอร์ไฮดรอลิก:4KW; แรงดันตัด:0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด:Cr12MoV(= เหล็ก SKD11),อบร้อนถึง HRC58-62
ด้วยการตัดชีวิตอย่างน้อยหนึ่งล้านครั้ง
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก

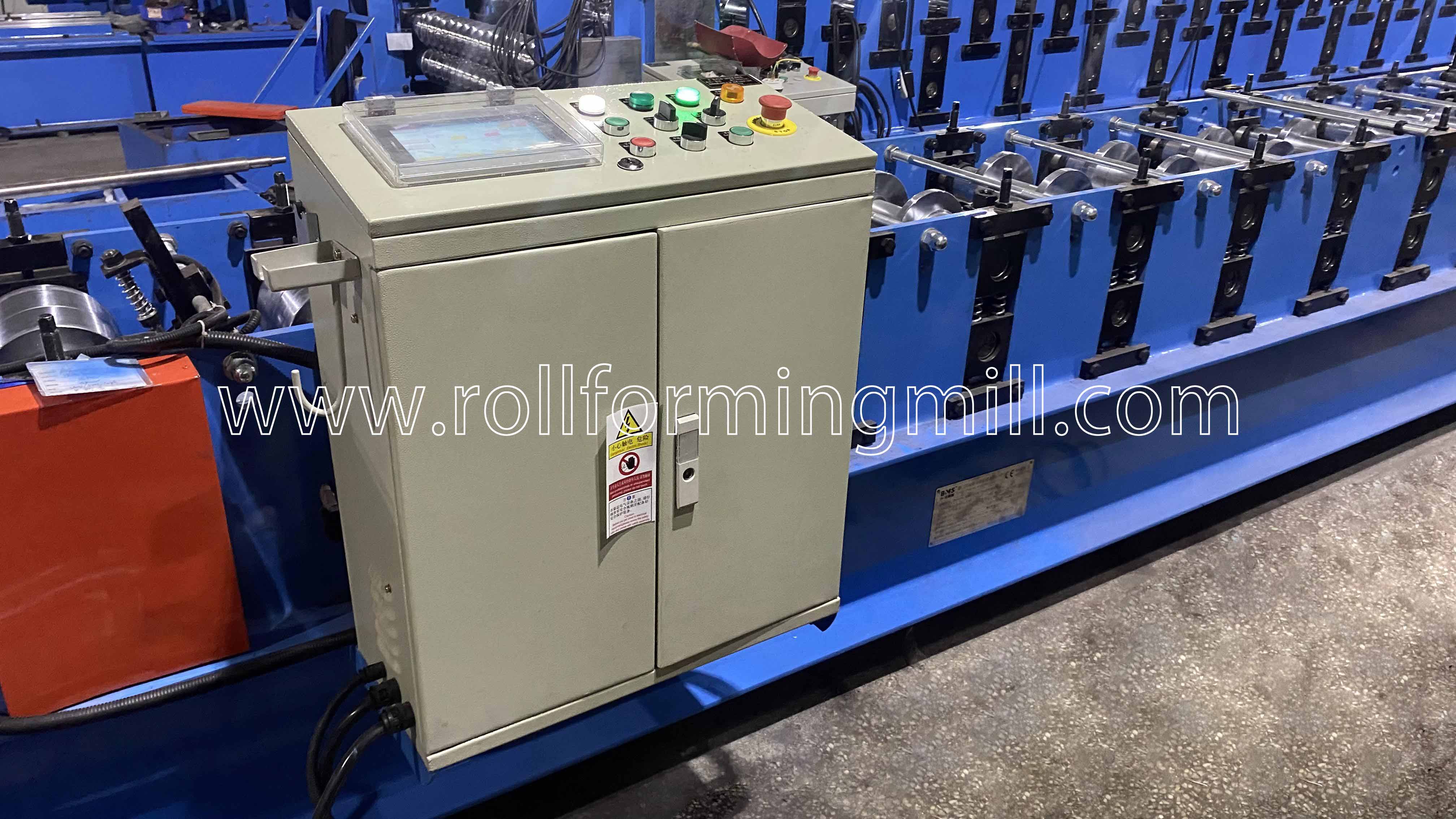

5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
สามารถเสร็จสิ้นการผลิตได้โดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
6) ออกจากแร็ค:สามหน่วย
7) การแสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
