เครื่องขึ้นรูปม้วนพื้นพื้นกว้าง 1250 มม. ป้อนด้วยการออกแบบสไตล์ยุโรป

ส่วนใหญ่จะใช้ในอาคารโครงสร้างเหล็กเช่นอาคารอุตสาหกรรมสนามกีฬาซูเปอร์มาร์เก็ตขนาดใหญ่และขนาดเล็กและศูนย์โลจิสติกส์
สถานะห้องว่าง:
จำนวน:
  • BMS


เครื่องขึ้นรูปม้วนพื้นพื้นสำหรับYX50-333-1000ข้อมูลส่วนตัว

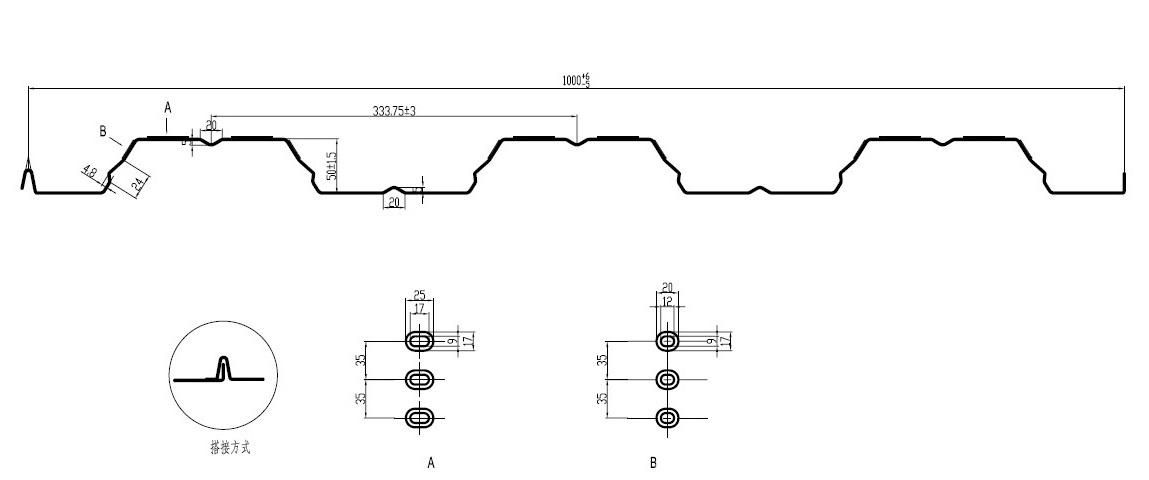

ⅰการวาดภาพการวาดภาพ

ความกว้างที่มีประสิทธิภาพความอดทน: -0 / + 5mm

ความอดทนส่วนอื่น ๆ : +/- 0.5 มม

ⅱ. วัสดุ:

การให้อาหารวัสดุความกว้าง: 1220 มม. และ 1250 มม

ความหนาของวัสดุ: 0.7-1.5 มม

วัสดุที่ใช้งานได้: แผ่นชุบสังกะสี, ความแข็งแรงของผลผลิต 250mpa สำหรับความหนา 0.7-1.5 มม., 500MPa ผลผลิตความแข็งแรงสำหรับความหนา 1.2 มม.

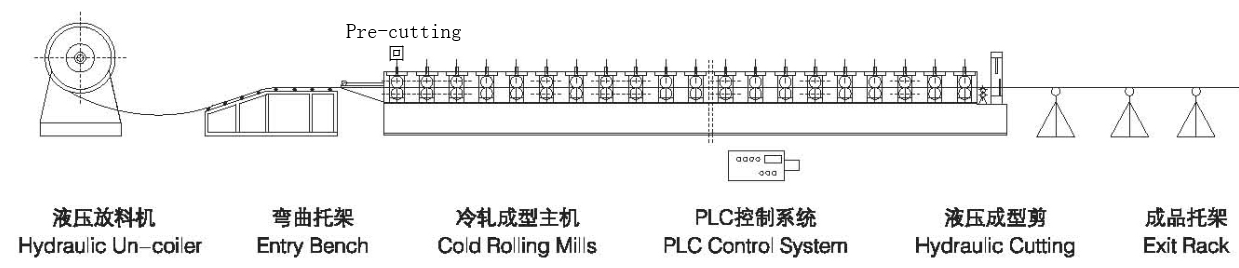

ⅲ. แผนภาพการฟลอเริร์ก:

decoiler →อุปกรณ์ให้อาหาร→เครื่องขึ้นรูปหลัก→เครื่องตัดโพสต์ไฮดรอลิ→ออกแร็ค

ⅳ.machineส่วนประกอบ:

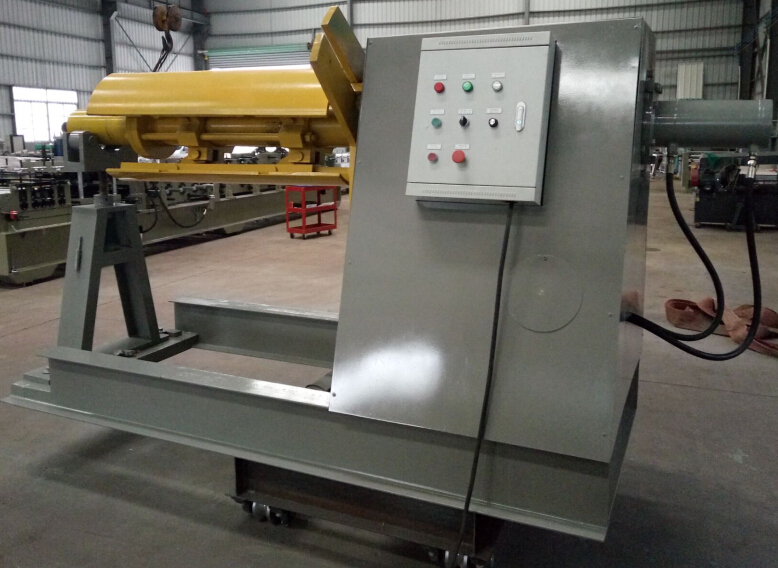

1)Decoiler ไฮดรอลิก: หนึ่งชุด5-7 ตัน

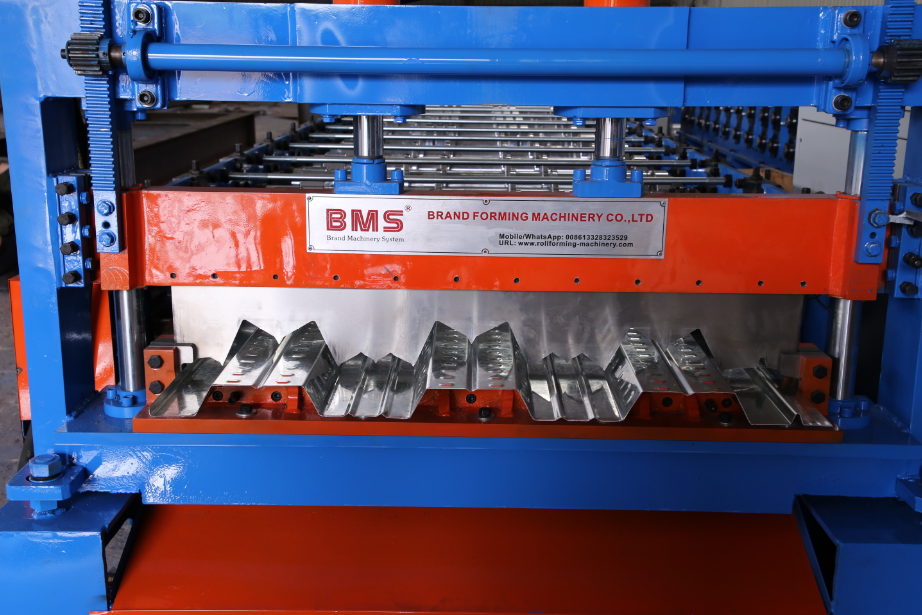

2.มิลล์ม้วนม้วนหลัก

ด้วยคู่มือวัสดุให้อาหาร

เครื่องขึ้นรูปม้วนรวมกับกรอบร่างกายกลไกการส่งและการขึ้นรูปลูกกลิ้ง ฯลฯ

ก)กรอบตัวทำจากเหล็กชนิด H450โดยการเชื่อมด้วยลักษณะที่สวยงามการรักษาผู้สูงอายุตามธรรมชาติและการรักษา SR (บรรเทาความเครียด)

b)กรอบร่างกายคือประเภทกระดานผนัง:เส้นผ่าศูนย์กลางเพลาφ95 / 90 มมทำจากเหล็ก 45 # การรักษาความร้อน เพลาที่ต่ำกว่าคือการส่งสัญญาณหลักโดยห่วงโซ่เกียร์

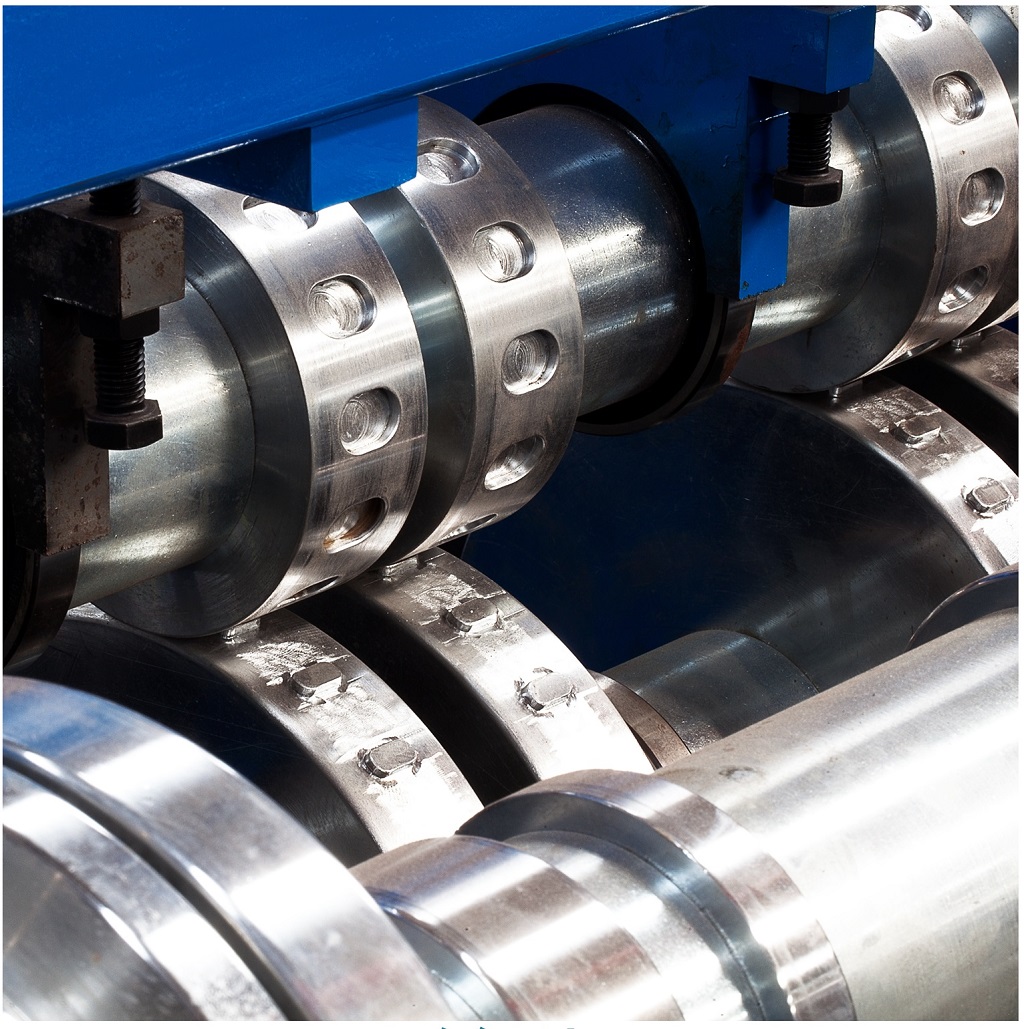

ค)ลูกกลิ้งผลิตจากเหล็กคุณภาพสูง 45 การรักษาความร้อน

d)ส่งโดยการขับขี่มอเตอร์, การส่งโซ่เกียร์, เกี่ยวกับแบบฟอร์ม 24 ขั้นตอน

มอเตอร์หลัก =15kwx2การควบคุมความเร็วความถี่

การขึ้นรูปความเร็วประมาณ 16m / นาที

e)วัสดุสำหรับลูกกลิ้งลายนูน:แบริ่งเหล็ก GCR15(= EN31) สำหรับชีวิตการทำงานที่ยาวนานการรักษาความร้อน

f)ทั้งหมดสลักเกลียวสกรูที่มีเกรด 8.8 เพื่อให้แน่ใจว่าการแก้ไขโครงสร้างเครื่องอย่างแน่นหนาและยาวนานในระหว่างเครื่องทำงานเป็นเวลานาน


3) อุปกรณ์ตัดไฮดรอลิก:

โพสต์ตัดหยุดเพื่อตัด ใบมีดสามชิ้นเพื่อตัด

ตัดก่อนตัดและโพสต์ใช้ระบบไฮดรอลิกเดียวกัน

ปั๊มมอเตอร์: 5.5kw ความดันตัด: สูงสุด 16MPA

วัสดุตัดวัสดุ:แม่พิมพ์เหล็ก CR12MOV (= D2 เหล็กมีอายุการตัดอย่างน้อยหนึ่งล้านครั้ง)การรักษาความร้อน

ด้วย 2 Pillar Guide สำหรับการสนับสนุนการตัดซึ่งทำให้การตัดมีเสถียรภาพมากขึ้นและอายุการใช้งาน Lenger สำหรับเครื่องตัด

ระบบไฮดรอลิก:Huade (แบรนด์จีน TOP1) / Yuciyouyan (กิจการร่วมค้ากับญี่ปุ่น Yuken), ด้วยตัวกรองน้ำมันสำหรับการกรองน้ำมันเพื่อให้แน่ใจว่าน้ำมันหมุนเวียนสะอาดและยืดอายุการใช้งานของระบบไฮดรอลิก. (ดูภาพด้านล่าง)

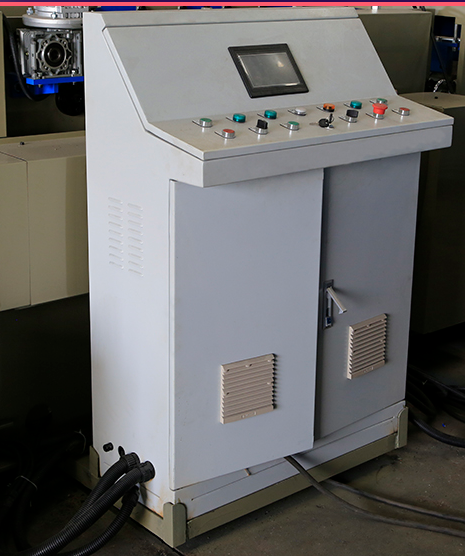

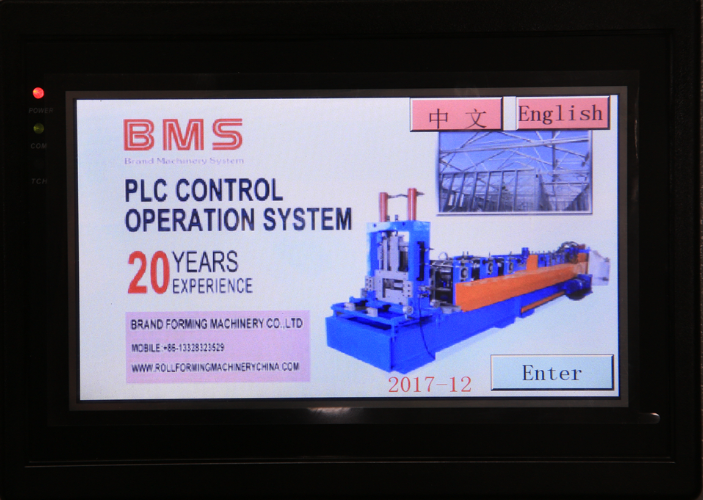

4) ระบบควบคุม PLC

คำอธิบาย: ระบบควบคุมคอมพิวเตอร์ควบคุมโดย PLC ตัวเข้ารหัสควบคุมความกว้างและความสูงของแผ่นโดยอัตโนมัติและควบคุมตำแหน่งความยาวและการตัดการทำงานของหน้าจอสัมผัส 7 นิ้วความแม่นยำจะถูกควบคุมภายใน± 1.0 มม

ความอดทนแบบตัดต่อความยาว≤± 2 มม

ควบคุมแรงดันไฟฟ้า 24V

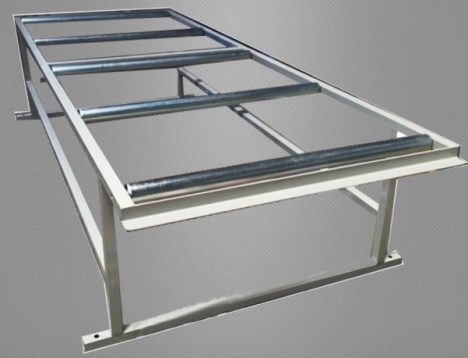

5) แร็คออก:

un-powered, 3mx2Unitsด้วยลูกกลิ้งเพื่อการเคลื่อนไหวที่ง่าย

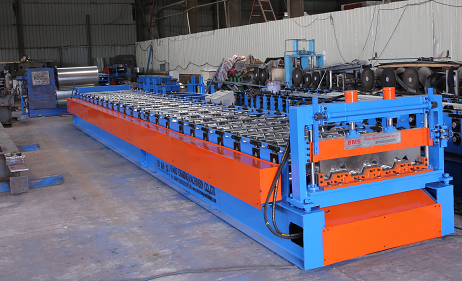

. รูปภาพเครื่อง (เพียงสำหรับการอ้างอิง)

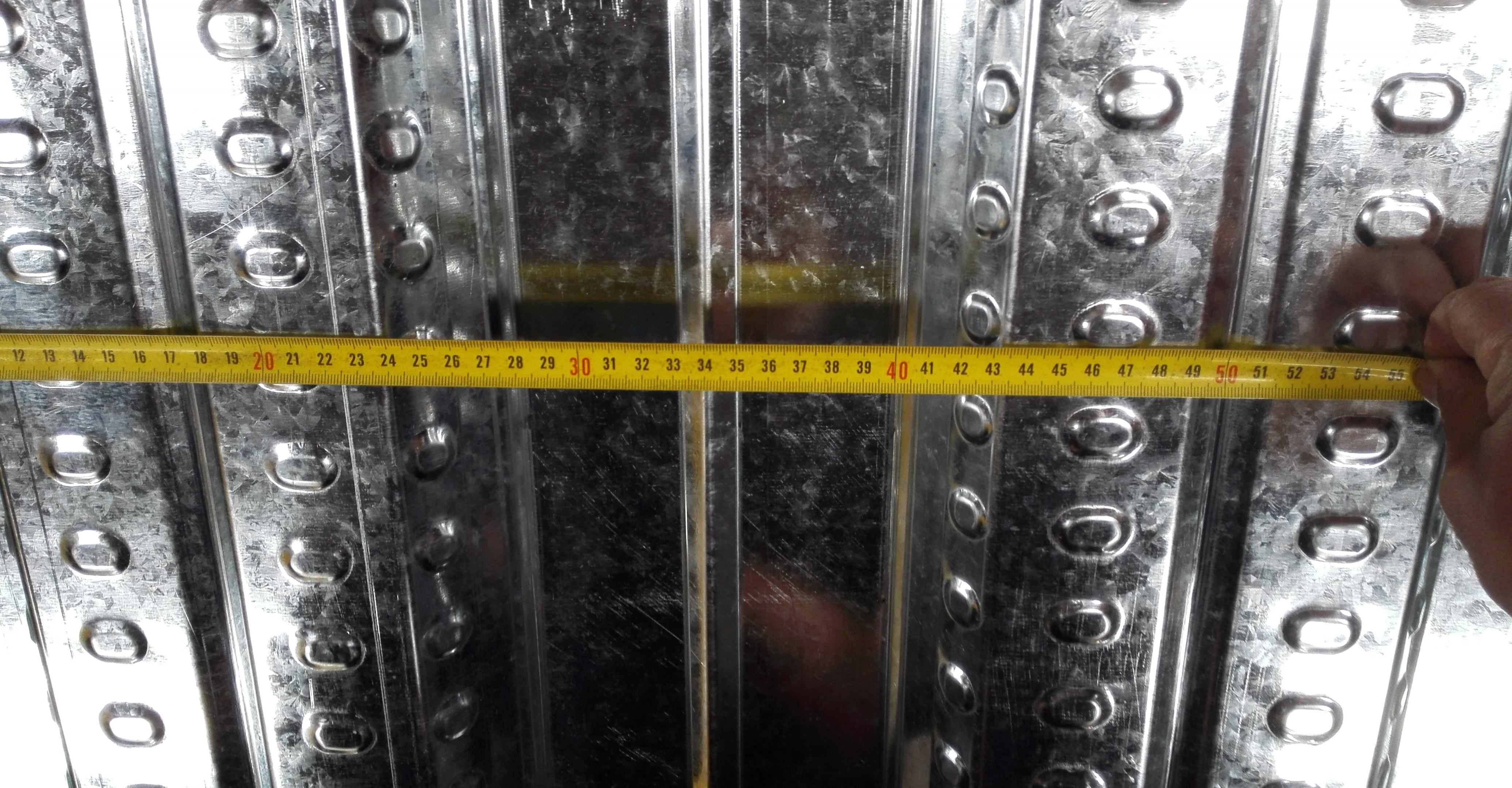

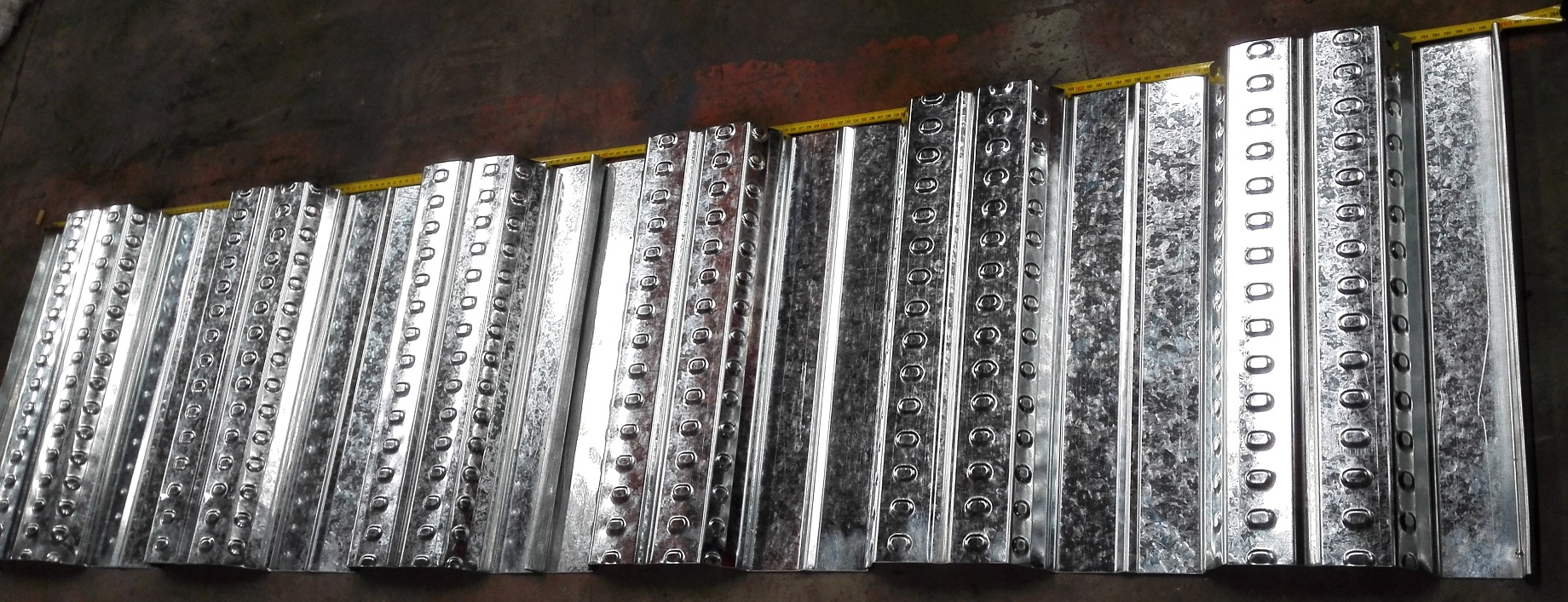

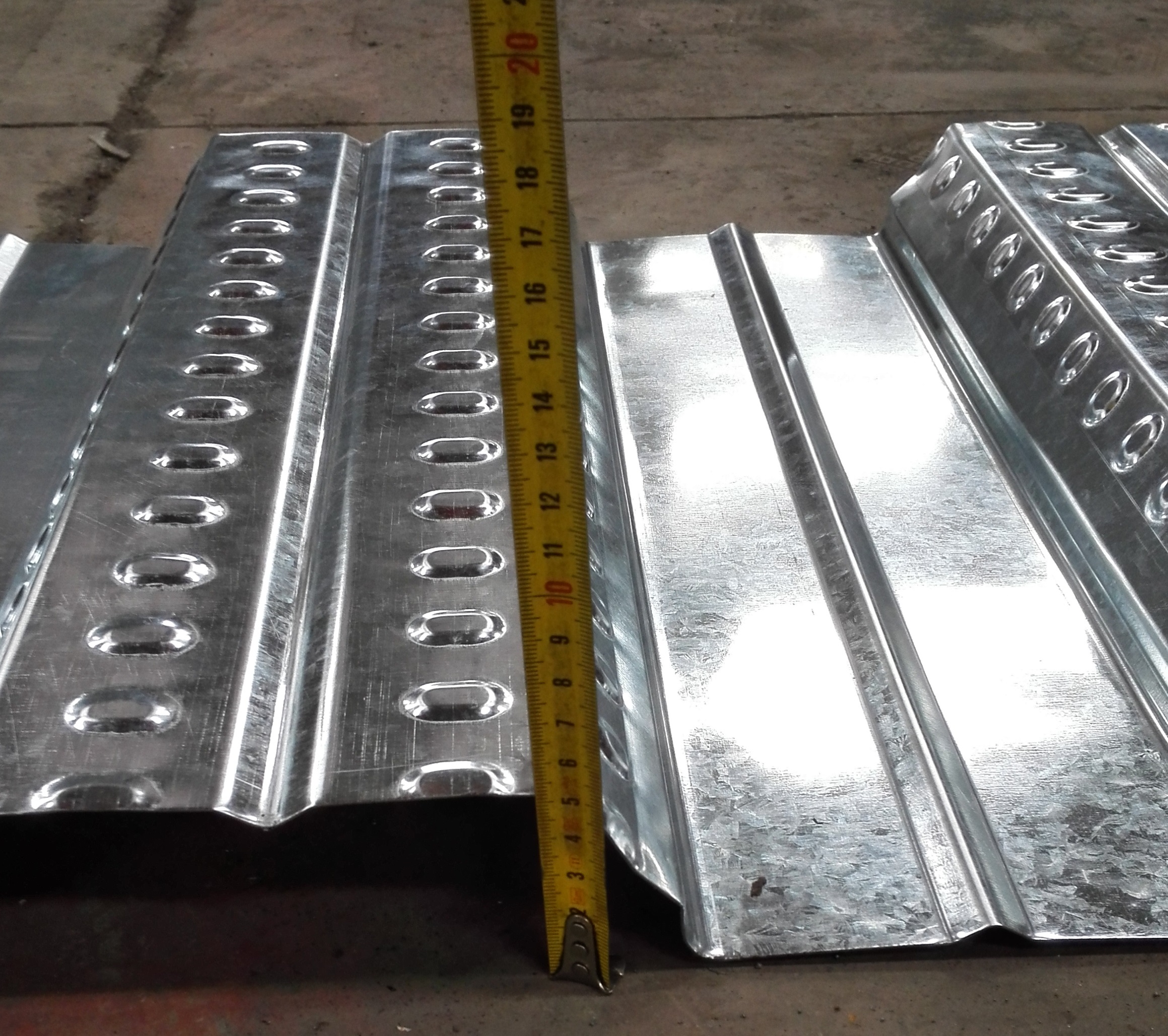

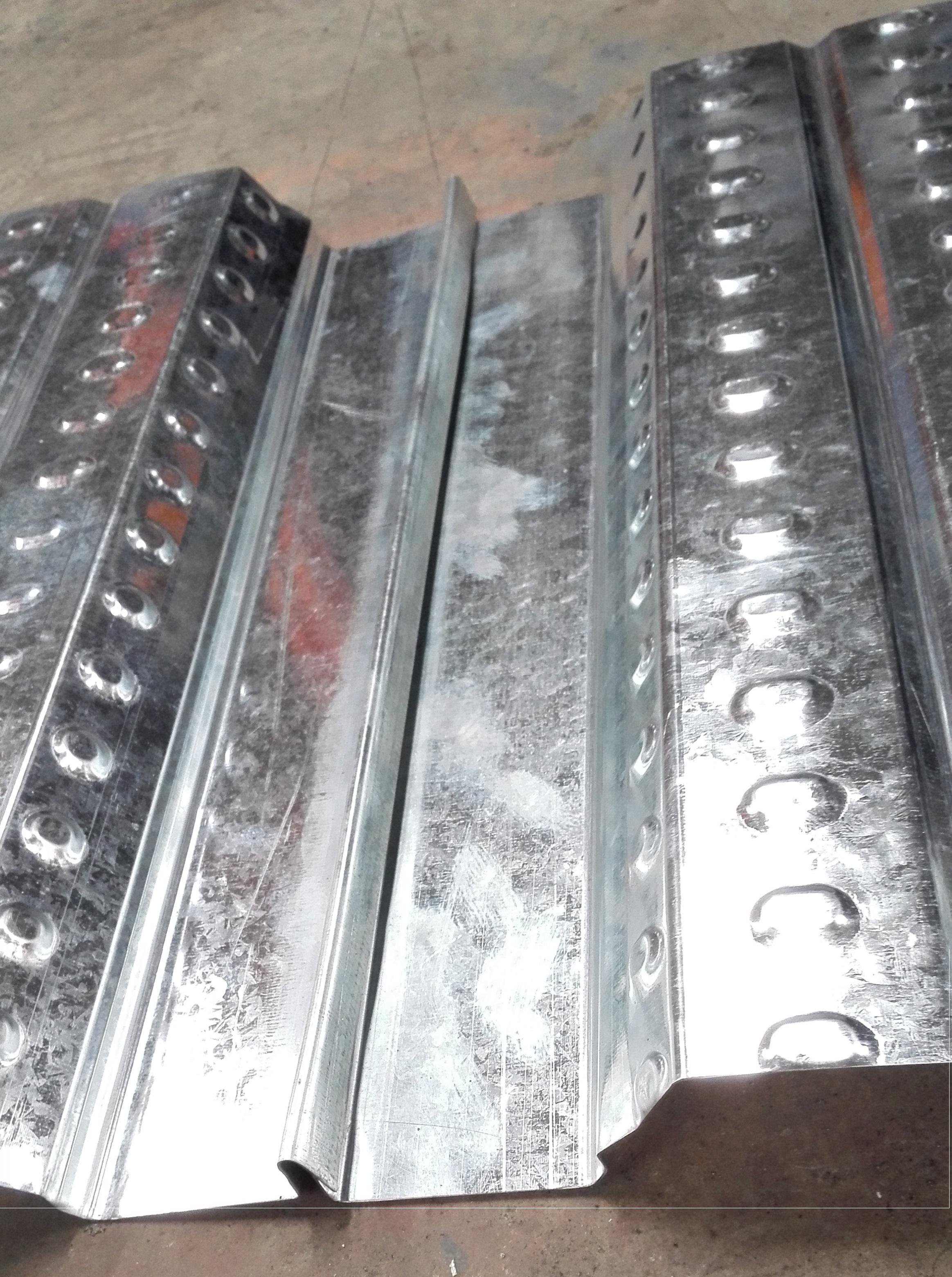

vi เครื่องผลิตพื้นตรวจสอบชั้นดาดฟ้า:

ทับซ้อนกันจาก 2 โปรไฟล์:


ทับซ้อนกันผลร่วม:


น้ำหนักรวมเครื่อง: เกี่ยวกับ15ตัน

มิติเครื่อง: ประมาณ 12.5m (ความยาว) x 1.8m (กว้าง) x 1.5m (ความสูง)


พื้นพื้นระเบียงม้วนขึ้นรูปเครื่องลิงค์วิดีโอ:

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87


ข้อมูลจำเพาะข้างต้นและภาพถ่ายเป็นเพียงสำหรับการอ้างอิงเท่านั้นที่ถูกต้องหนึ่งอาจแตกต่างกันเล็กน้อยและจำเป็นต้องอ้างถึงเครื่อง
