เครื่องขึ้นรูปม้วนลำแสงทางหลวง W CE SGS ISO9001 Certificate

ส่วนใหญ่จะใช้ในการป้องกันความปลอดภัยบนทางหลวงถนนแห่งชาติถนนจังหวัดถนนในเมืองถนนชนบทและเลนยานยนต์อื่น ๆ
สถานะห้องว่าง:
จำนวน:
  • BMS

ข้อมูลจำเพาะof

เครื่องขึ้นรูปม้วนคาน W Highway W


ประวัติโดยย่อ

ประเภทที่ 1


พิมพ์ 2

วัสดุ

ความกว้างที่มีประสิทธิภาพ: 312 / 502/506mm


ความหนาของวัสดุ: 2.5-3.81 มม


วัสดุที่ใช้งานได้: เหล็กชุบสังกะสี, ขดลวดเหล็กแผ่นรีดร้อน


ด้วยความแข็งแรงของผลผลิต 345-550MPa


ความหนาของการตรวจสอบ: 2.67 / 3.42 / 3.43mm

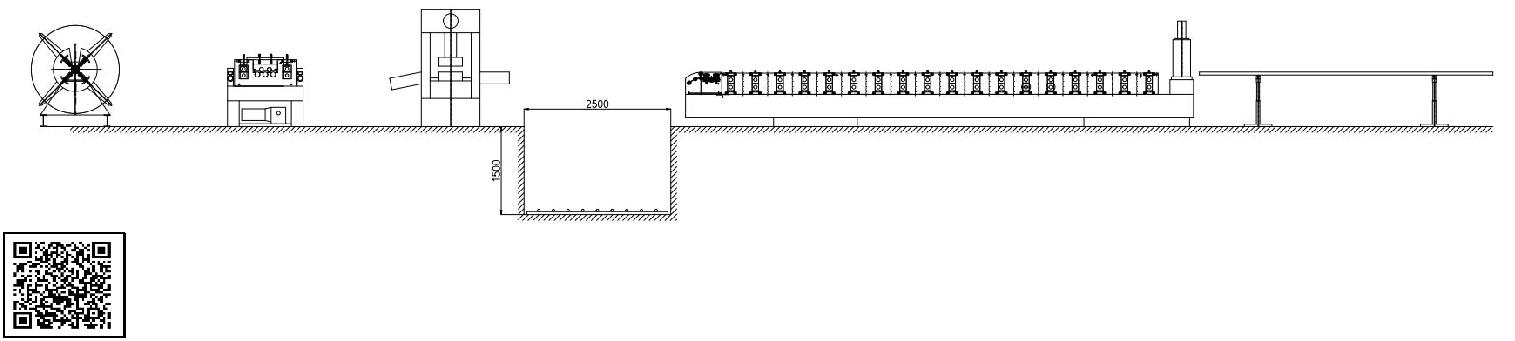

ทำงานตาม

6 ตัน Decoiler ไฮดรอลิก→อุปกรณ์ปรับระดับ→อุปกรณ์เจาะไฮดรอลิ→อุปกรณ์การให้อาหาร→ระบบเครื่องหลัก→การตัดโพสต์ไฮดรอลิ→ออกจากชั้นวาง

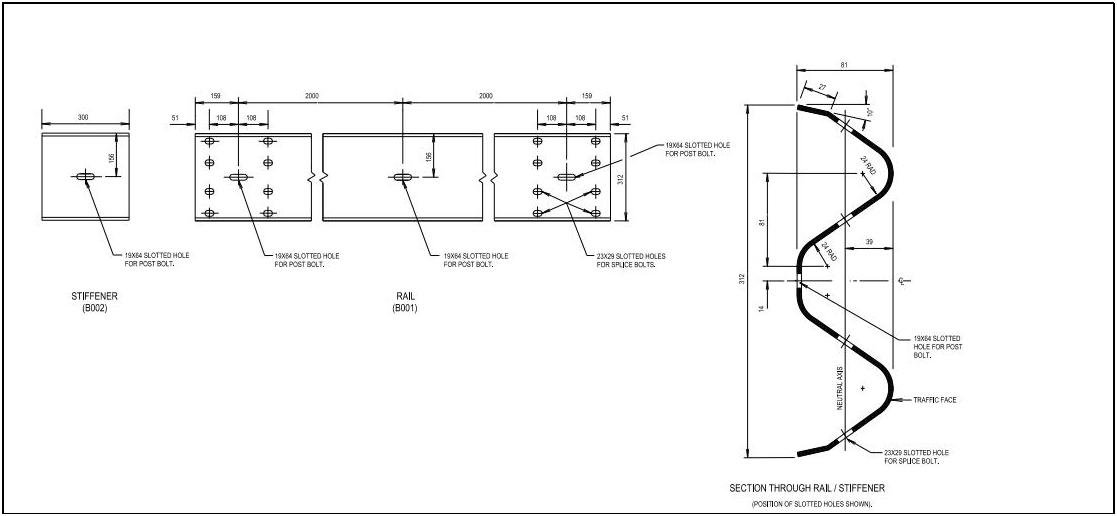

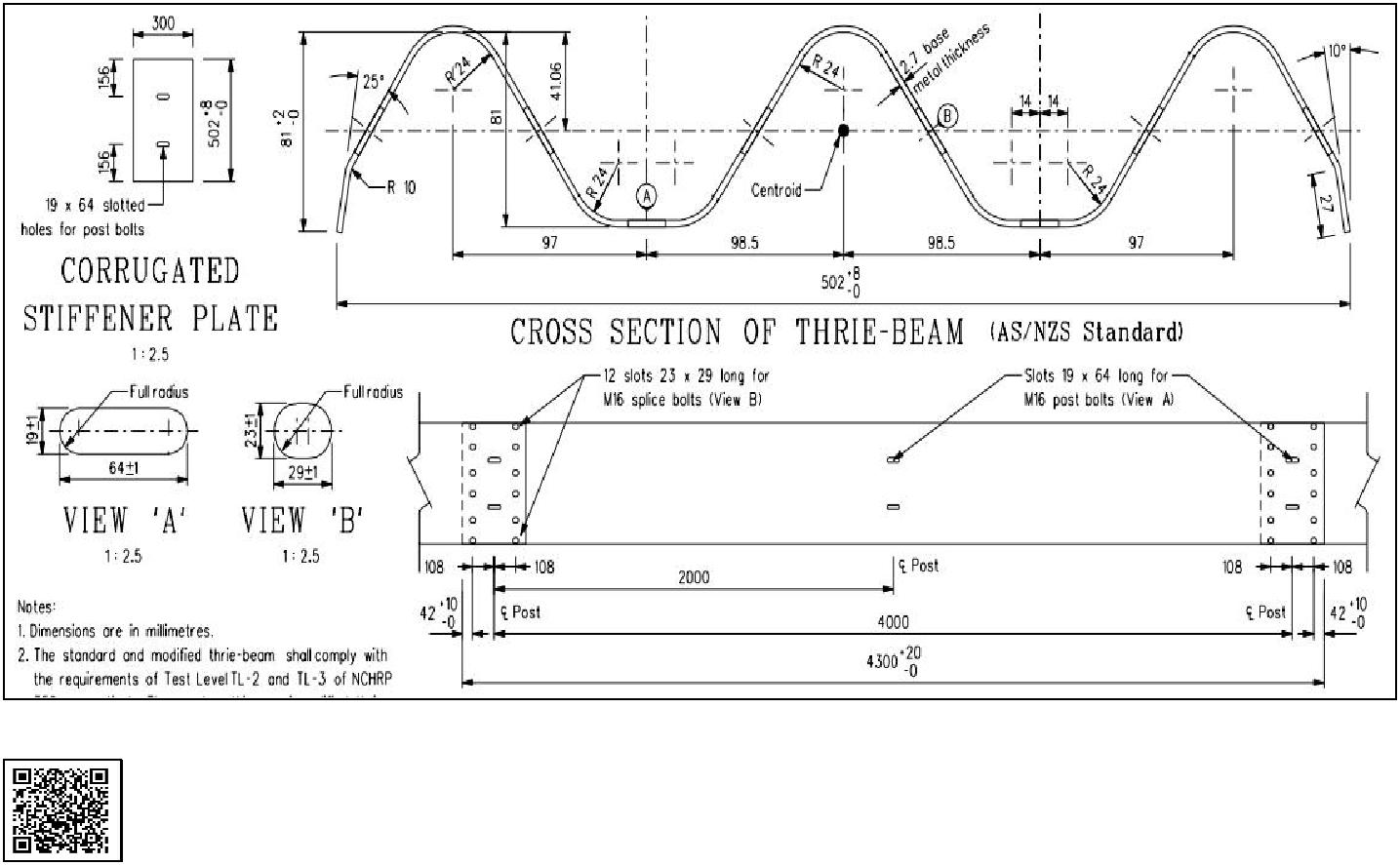

เจาะรู: (ดังต่อไปนี้)

ประเภทที่ 1:19x64 และ 23X29;พิมพ์2:19x64 & 23x29

ทั้งหมดต้องมีแม่พิมพ์เจาะ 2 แบบ

ส่วนประกอบของเครื่อง

1)6 ตันDecoiler ไฮดรอลิก: หนึ่งชุด

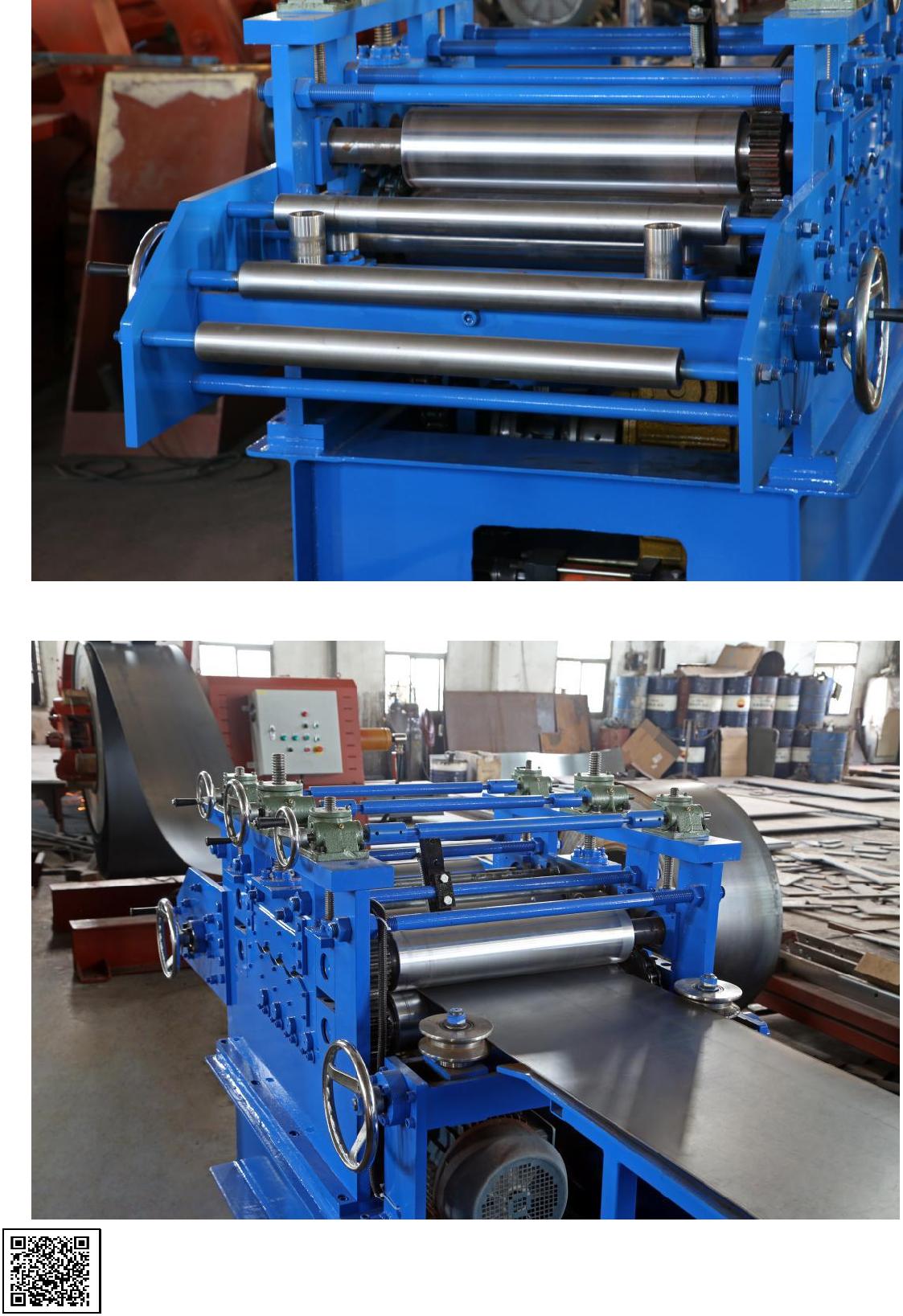

2)อุปกรณ์ให้อาหารและปรับระดับ


ด้วยคู่มือวัสดุการให้อาหารและอุปกรณ์ปรับระดับ


เพิ่มขึ้นสามลงสี่ Seven Seven Leveling Device


กรอบตัวทำจากเหล็กชนิด H450โดยการเชื่อม; ด้านข้างความหนาของผนัง:Q235 T30mmเพลาที่ผลิตจาก45 # เหล็กเส้นผ่าศูนย์กลาง =φ120mm, โทนชุบด้วยการเคลือบโครเมี่ยมแข็ง, กลึงความแม่นยำ

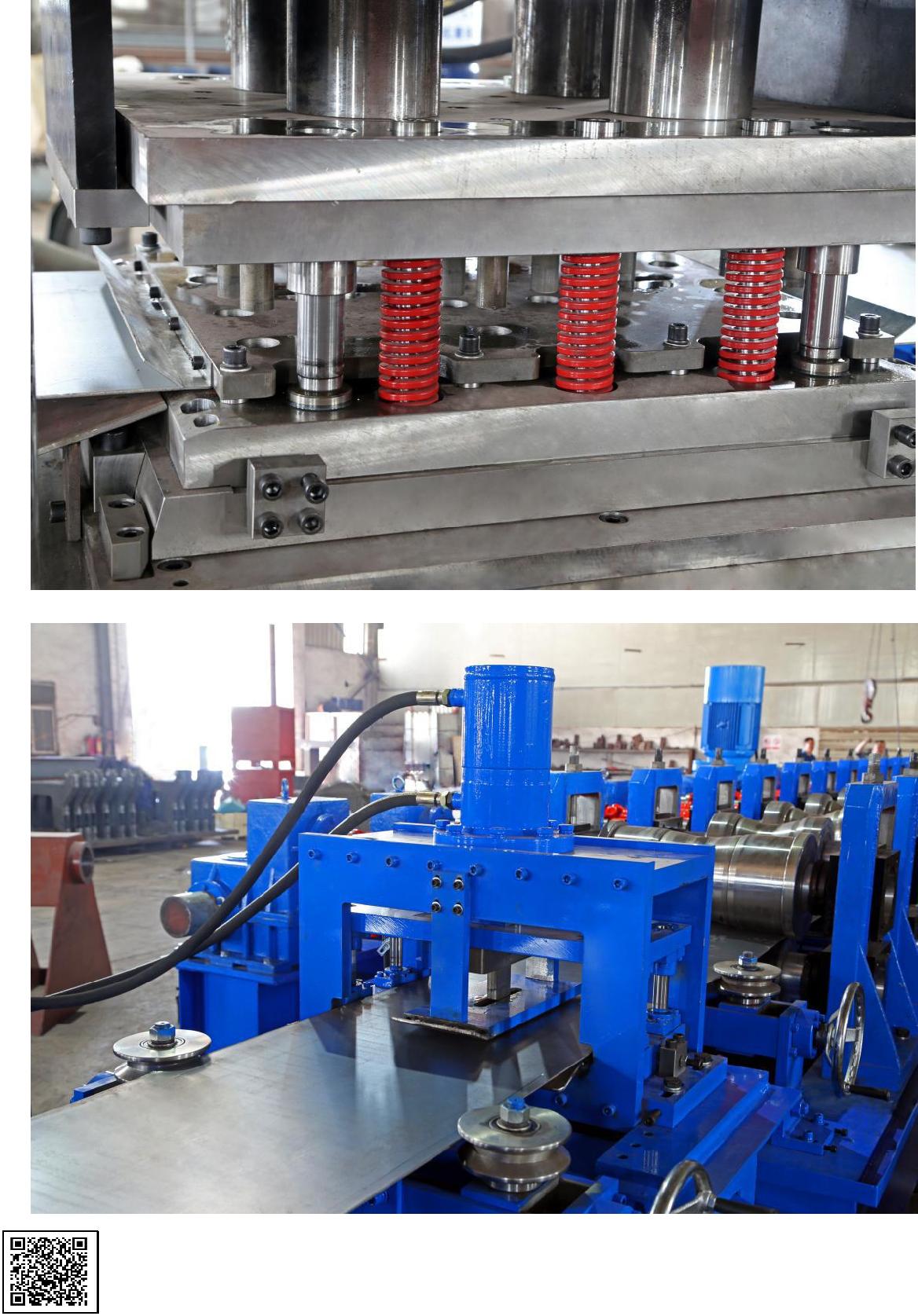

3) เจาะรูอุปกรณ์(ด้วยแม่พิมพ์เจาะรูสี่แบบ)


มอเตอร์ไฮดรอลิก:37kwช่วงความดันไฮดรอลิก:0-25mpa (250bar)


เครื่องมือเจาะและตัดวัสดุ:เชื้อราSteel CR12MOV (= เหล็ก D2 ด้วยหนึ่งล้านครั้ง เจาะ / ตัดชีวิต)การรักษาความร้อนถึง HRC58-62 องศา


2-cylindersเจาะรูระบบ ,ทั้งหมดต้องการสี่เจาะแม่พิมพ์ 19x64 และ 23x29 & 20x65 & 24x30

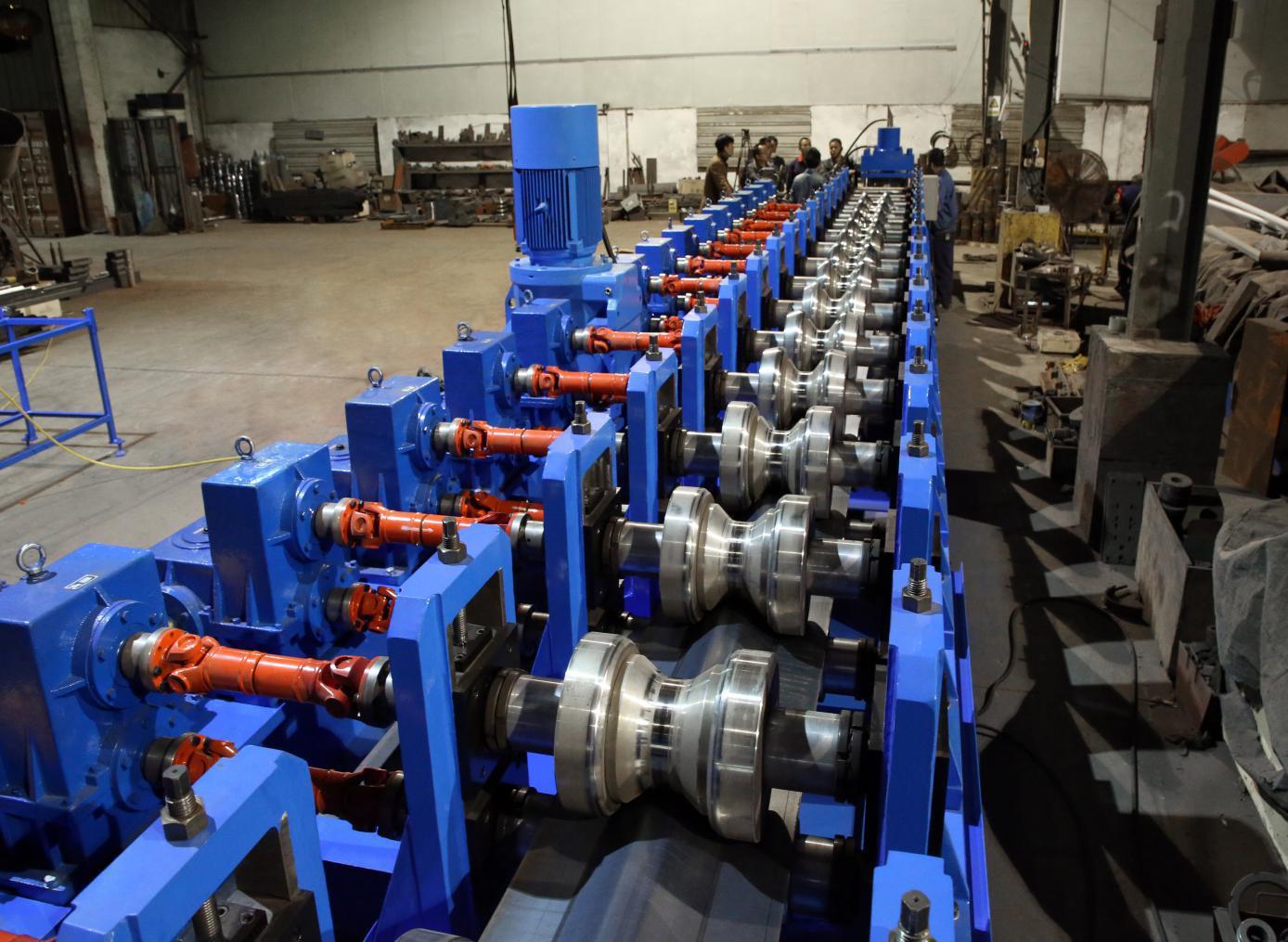

4) เครื่องหลัก

กรอบตัวทำจากเหล็กชนิด H450โดยการเชื่อม


ลูกกลิ้งผลิตจากcr12เหล็ก, cncเครื่องกลึง, การรักษาความร้อนเพลาเส้นผ่าศูนย์กลาง =ф95, ความแม่นยำกลึง

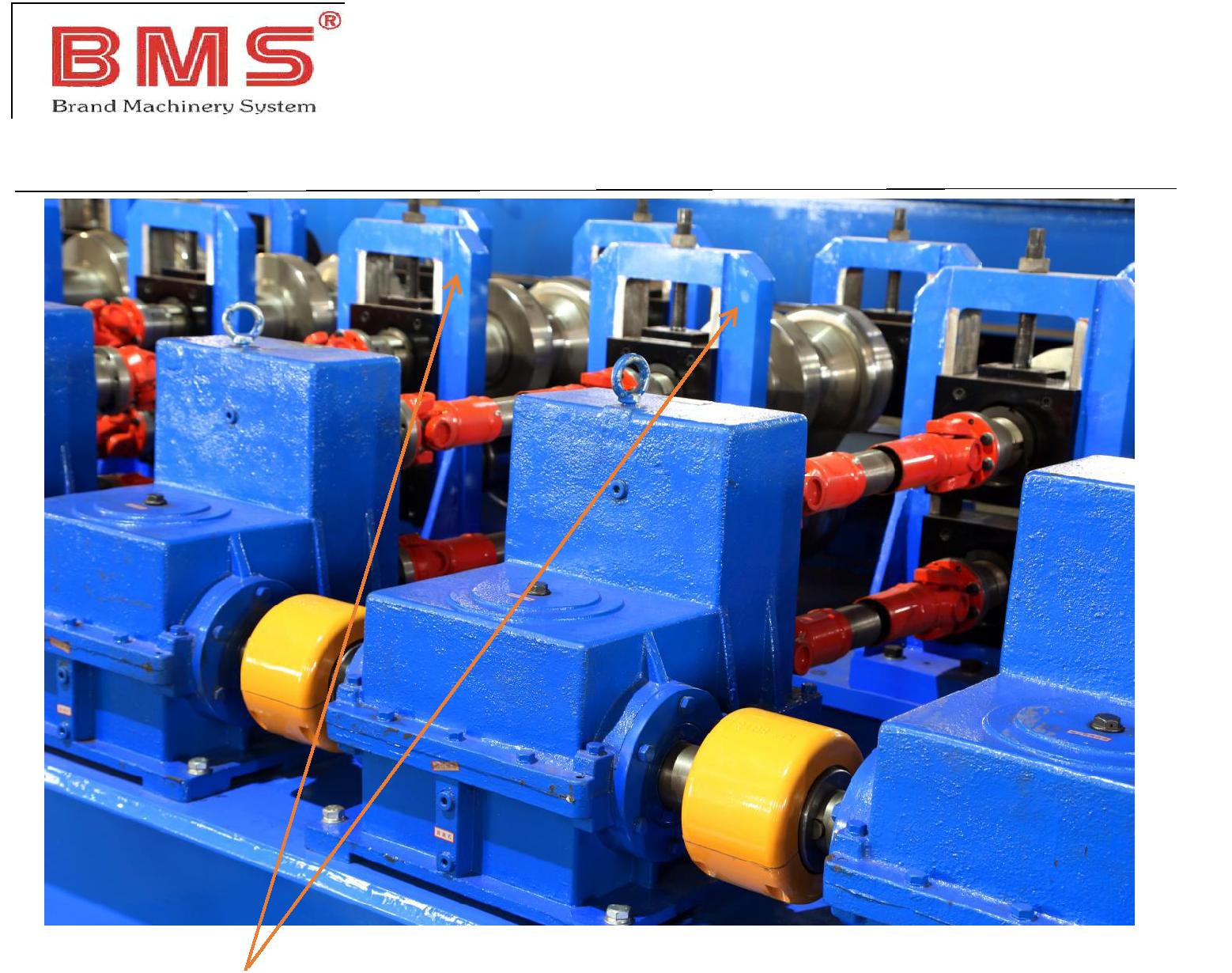

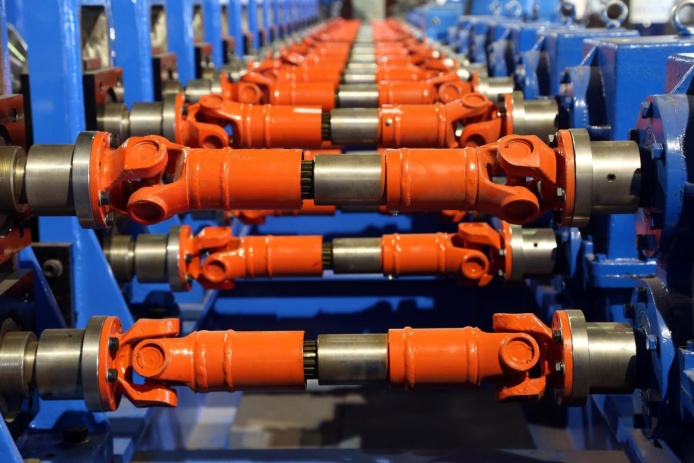

ไดรฟ์กล่องเกียร์ (ลูกกลิ้งบนและล่างที่มีพลังงาน)


โครงสร้างคอลัมน์ประเภทออกแบบ(Cast Iron Memorial Arch, ความหนา: 55 มม.)กล่องเกียร์ขับรถเกี่ยวกับ19 ขั้นตอนเพื่อสร้าง


มอเตอร์หลัก =45KW,ความถี่การควบคุมความเร็วของมอเตอร์ความเร็ว redcucer:Kชุด


บล็อกเลื่อน:150 * 150mm


ทั้งหมดน็อตสกรูกับเกรด 8.8(โรงงานราคาถูกใช้เกรดต่ำที่ 4.8)เพื่อให้แน่ใจว่าการแก้ไข โครงสร้างเครื่องแน่นและยาวนานในช่วงเวลาที่เครื่องทำงานนาน


ความเร็วในการขึ้นรูปจริง12-16m / นาที


ด้วยน้ำเย็นอุปกรณ์(สำหรับ Better สินค้า)


19 เกียร์ Boxs ไดรฟ์ 38 กระปุกเกียร์เพลา (ขึ้นและลงเพลา)

คอลัมน์ชนิด structureออกแบบ(เหล็กหล่อระลึกโค้งความหนา: 55mm)

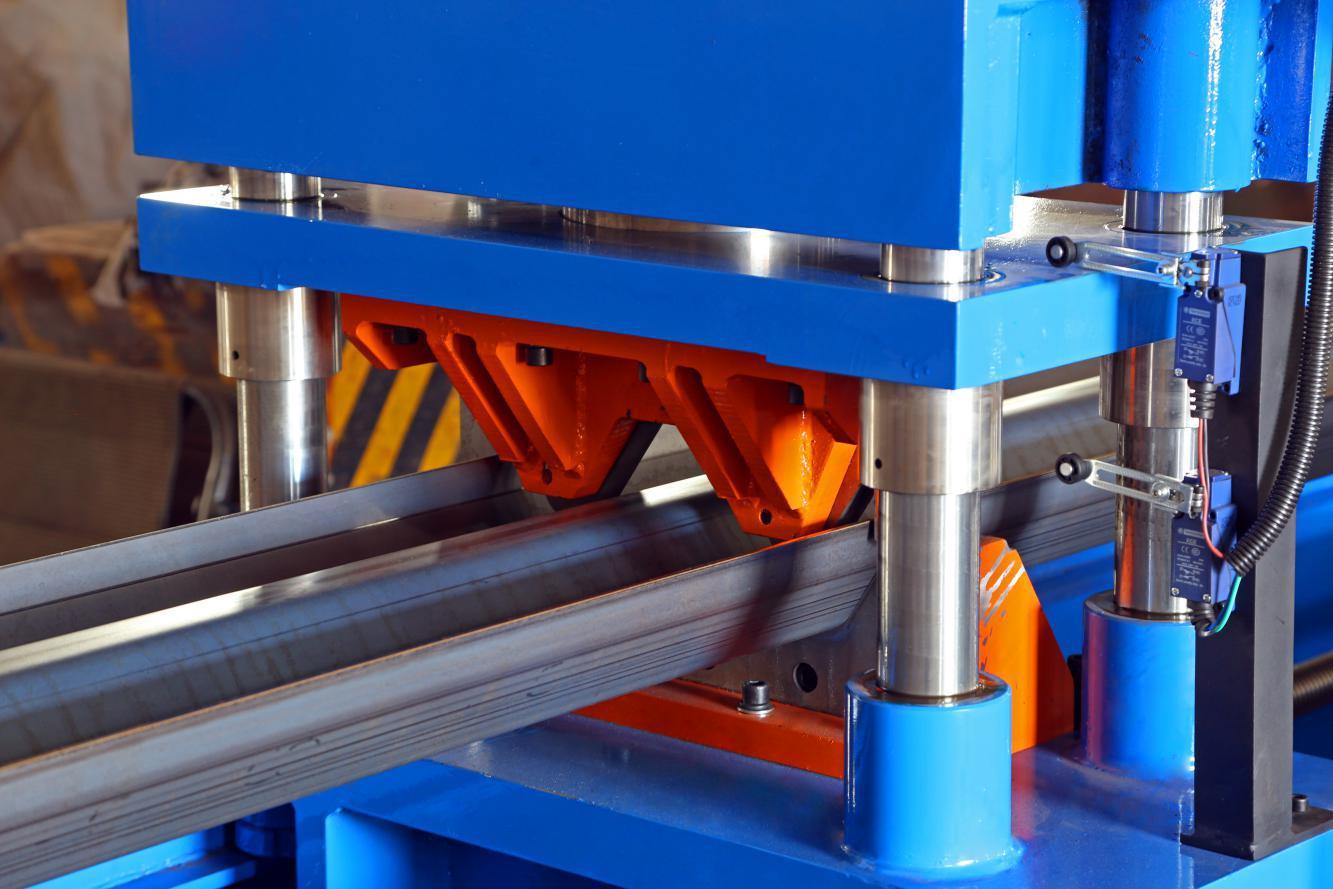

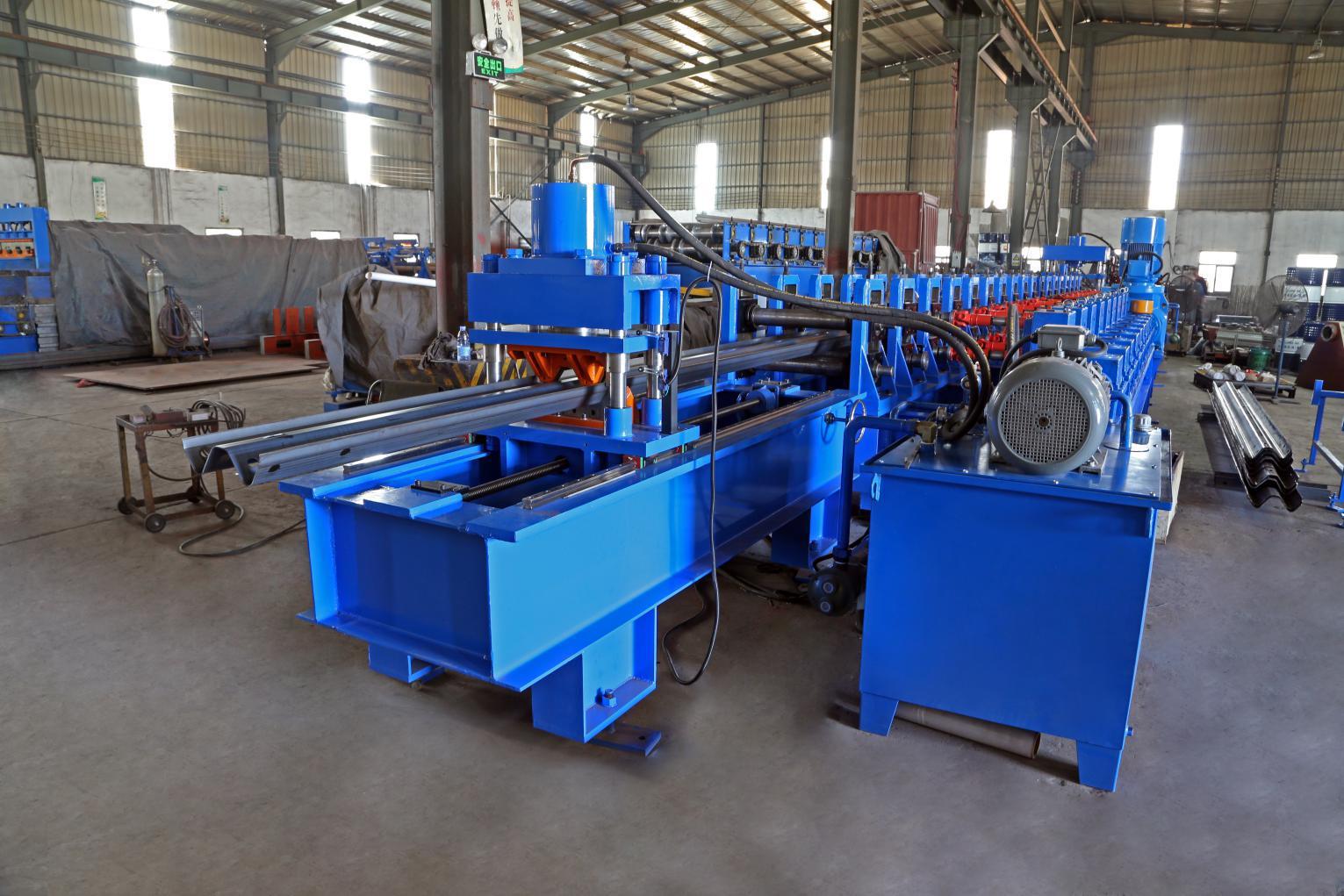

5) การตัดไฮดรอลิโพสต์อุปกรณ์(จำเป็นที่จะต้องรวมสองแม่พิมพ์ตัด)

โพสต์ไปตัดหยุดตัดสามชิ้นส่วนประเภทของการออกแบบตัดใบมีดไม่มี blanking มอเตอร์ไฮดรอลิ:37kW กับอุปกรณ์เจาะแบ่งปันสถานีไฮโดรลิค


ตัดความดัน:0-25Mpa (250bar);การตัดวัสดุเครื่องมือ:Cr12MoV(= SKD11 อย่างน้อย หนึ่งล้านครั้งในชีวิตของการตัด) การรักษาความร้อนที่จะ HRC58-62 ศึกษาระดับปริญญา


อำนาจตัดให้บริการโดยสถานีไฮดรอลิอิสระ

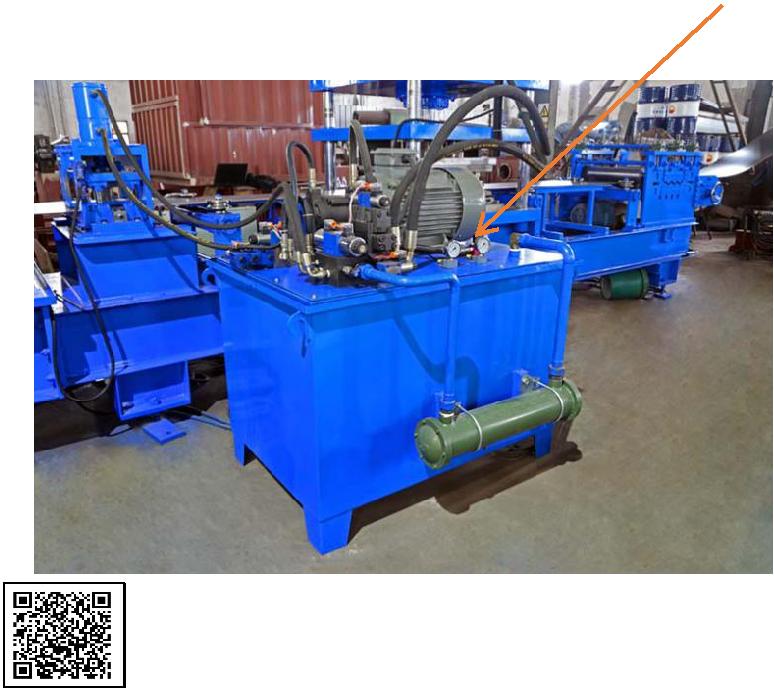

ระบบไฮโดรลิคมีตัวกรองน้ำมันสำหรับน้ำมันกรองเพื่อให้แน่ใจว่าน้ำมันหมุนเวียนที่สะอาดและ ยืดอายุการใช้งานของระบบไฮดรอลิ. (ดูภาพด้านล่าง)

\

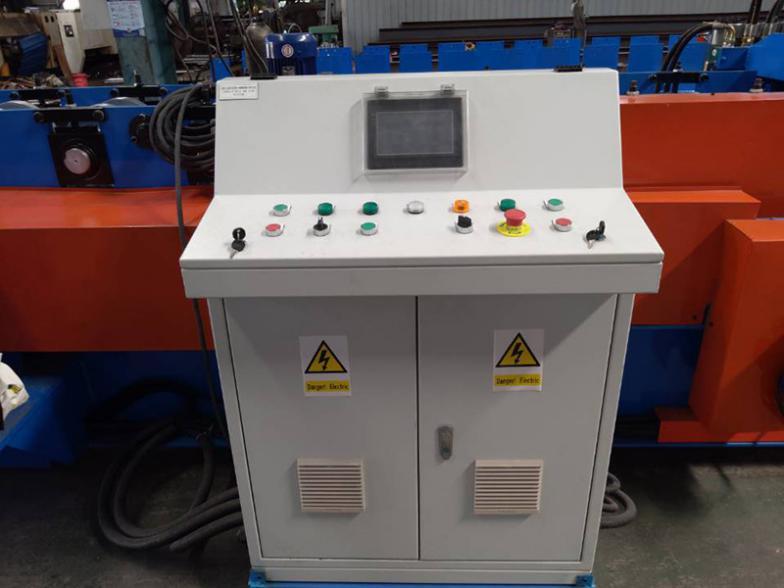

6) ระบบการควบคุม PLC

การป้อนข้อมูลการผลิตข้อมูล(ชุดผลิตชิ้นความยาว ฯลฯ .) บนหน้าจอสัมผัสก็สามารถเสร็จสิ้นการผลิตอัตโนมัติ.


รวมกับ: อินเวอร์เตอร์, Encoder ฯลฯ


ตัดความยาวความอดทน≤± 1มม.

ควบคุมแรงดัน24v

7) แร็คออก:ยกเลิกการขับเคลื่อน หนึ่งหน่วย,กับรถบดสั่นสะเทือนกับมันเคลื่อนไหวได้ง่าย

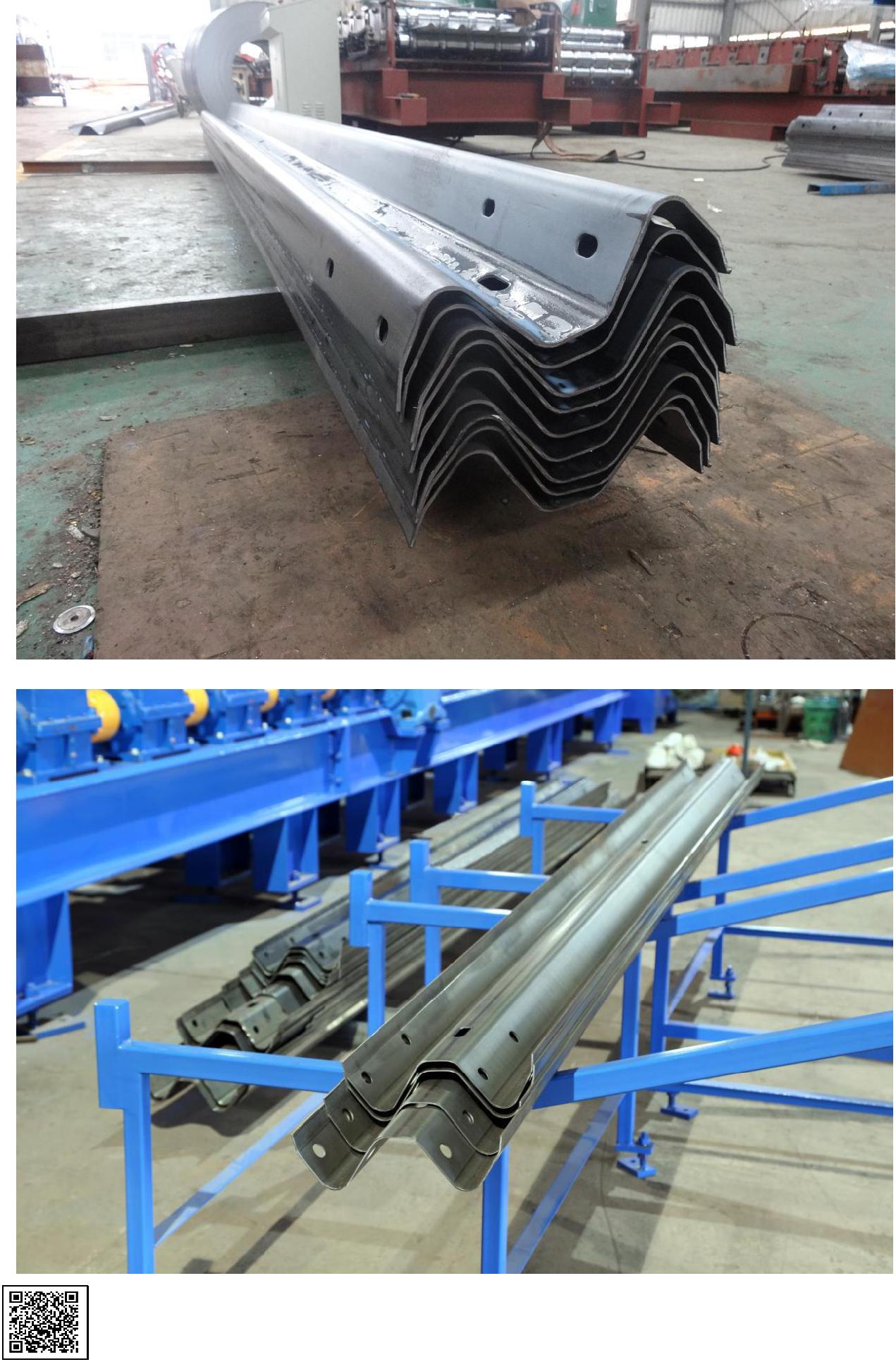

8) สินค้าสำเร็จรูป
