ประเภทเปลี่ยนอัตโนมัติ 18-20M/Min C&Z Purlin Machine

เครื่อง C Z แปม้วนขึ้นรูปสามารถผลิต C และโปรไฟล์ Z
สถานะห้องว่าง:
จำนวน:
  • BMS


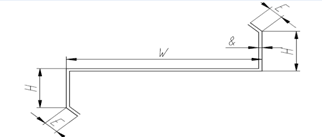

ถอนเงินⅰProfile

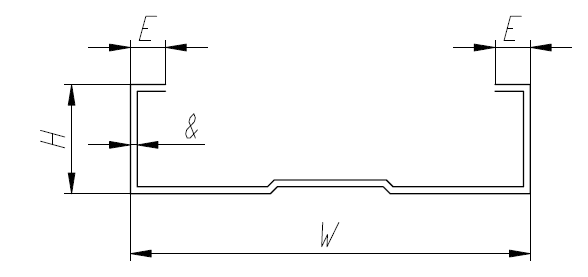

C แปซี่โครง: มีหรือไม่มี (อุปกรณ์เสริม)

ลิป (E)

10 ~ 20 ± 1mm

ความสูง (H)

ค: 40 ~ 100 ± 1mm ​​(สามารถไม่เกิน 50% ของเว็บ)

Z: 49 ~ 100mm ± 1mm ​​(สามารถไม่เกิน 50% ของเว็บ)

เว็บ (W):

C75 ~ 300 ± 1mm

Z120 ~ 300 ± 1mm








ความอดทนความยาวสำหรับ 6m: L ± 3mm

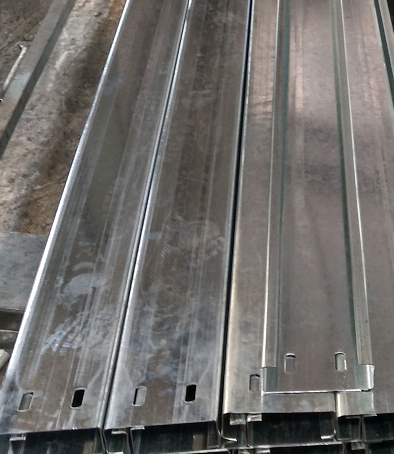

เจาะหลุมทั้งสองด้านเว็บและความสูง (หน้าแปลน) ด้านความอดทน:± 1 มมขนาดหลุมสล็อต:14x25mm หรือหลุมที่กำหนดเองสำหรับขนาดใกล้เคียงกัน


เจาะหลุมดังต่อไปนี้:


ⅱ วัสดุ:

ความหนาของวัสดุ: 1.5 ~ 3.2mm

วัสดุที่ใช้งานได้:340 Mpa สำหรับ MS หรือฝ่ายทรัพยากรบุคคลและ Galvalume 550Mpa AZ150


ⅲ เครื่องทำงานไหล

decoiler →การให้อาหารและอุปกรณ์ Leveling → hydrualic Pre-การตัดและอุปกรณ์เจาะ→โรลลิ่งสขึ้นรูปตัดระบบไฮดรอลิ→โพสต์→สนับสนุนผลิตภัณฑ์ของกรอบ


IV ส่วนประกอบของเครื่อง

1) Decoiler ไฮดรอลิ: หนึ่งชุด5 ตัน

2) เย็นโรลลิง Mill:

ด้วยการให้อาหารคู่มือวัสดุ(ให้อาหารอัตโนมัติควบคุมการประหยัดค่าใช้จ่ายแรงงาน)และอุปกรณ์ปรับระดับ

เฟรมตัวถังทำจากมาตรฐานแห่งชาติ 450 # Hพิมพ์เหล็กเชื่อม;

ความหนาของผนัง:30mm (เพิ่มเติมหนาแข็งแรงมากขึ้นและมีเสถียรภาพในการทำงานสำหรับชีวิตยาว)

รถบดสั่นสะเทือนที่ผลิตจากเหล็กแม่พิมพ์ Cr12 (เหล็ก D3 สำหรับชีวิตการทำงานที่ยาวนาน)ความแม่นยำกลึง

เพลาที่ผลิตจากที่มีคุณภาพสูงเหล็ก 45 # หลักเพลา = เส้นผ่าศูนย์กลางф90mmขนาดเส้นผ่าศูนย์กลางเพลาลูกกลิ้งยืด= ф100mmความแม่นยำ machined

มอเตอร์ขับเกียร์เฟืองโซ่เกี่ยวกับ22 สถานีขึ้นรูป(19 ขั้นตอนในการรูปแบบและขั้นตอนที่ 3 สำหรับการสร้างสุดท้าย)

หลักมอเตอร์ =22Kw, การควบคุมความเร็วความถี่

ขนาดเปลี่ยนมอเตอร์: 6pcs, ควบคุมโดยอัตโนมัติโดย PLC Programing

การขึ้นรูปความเร็ว approx.18-20m / นาที (ขึ้นอยู่กับจำนวนของหลุมเจาะ)

กับการติดตั้งลูกกลิ้งสี่เหลี่ยม

ทั้งหมดน็อตสกรูกับเกรด 8.8 เพื่อให้แน่ใจว่าการแก้ไขปัญหาโครงสร้างเครื่องแน่นและยาวนานในช่วงเวลาที่เครื่องทำงานนาน


3) เจาะไฮดรอลิและตัดอุปกรณ์:

Pre-เจาะและ pre-ตัดใช้ระบบไฮดรอลิเดียวกัน

มอเตอร์ไฮดรอลิ:7.5kw, ช่วงความดันไฮดรอลิ: 16Mpa

เจาะและเครื่องมือในการตัดวัสดุ:เหล็กแม่พิมพ์ Cr12Mov (= เหล็ก D2 กับหนึ่งล้านครั้งเจาะ / ตัดชีวิต), การรักษาความร้อนที่จะ HRC58-62 ศึกษาระดับปริญญา

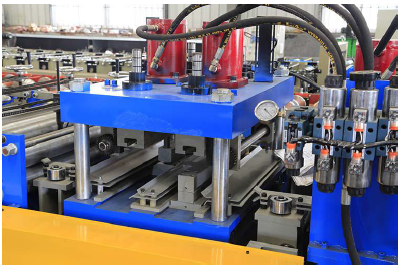

3 ถังระบบเจาะรูสำหรับไล่ทั้งบนเว็บและหน้าแปลน:

จัดเตรียมการติดตั้งเกียร์ขึ้น / ลงการดำเนินการจะทำหน้าที่ด้วยเกียร์

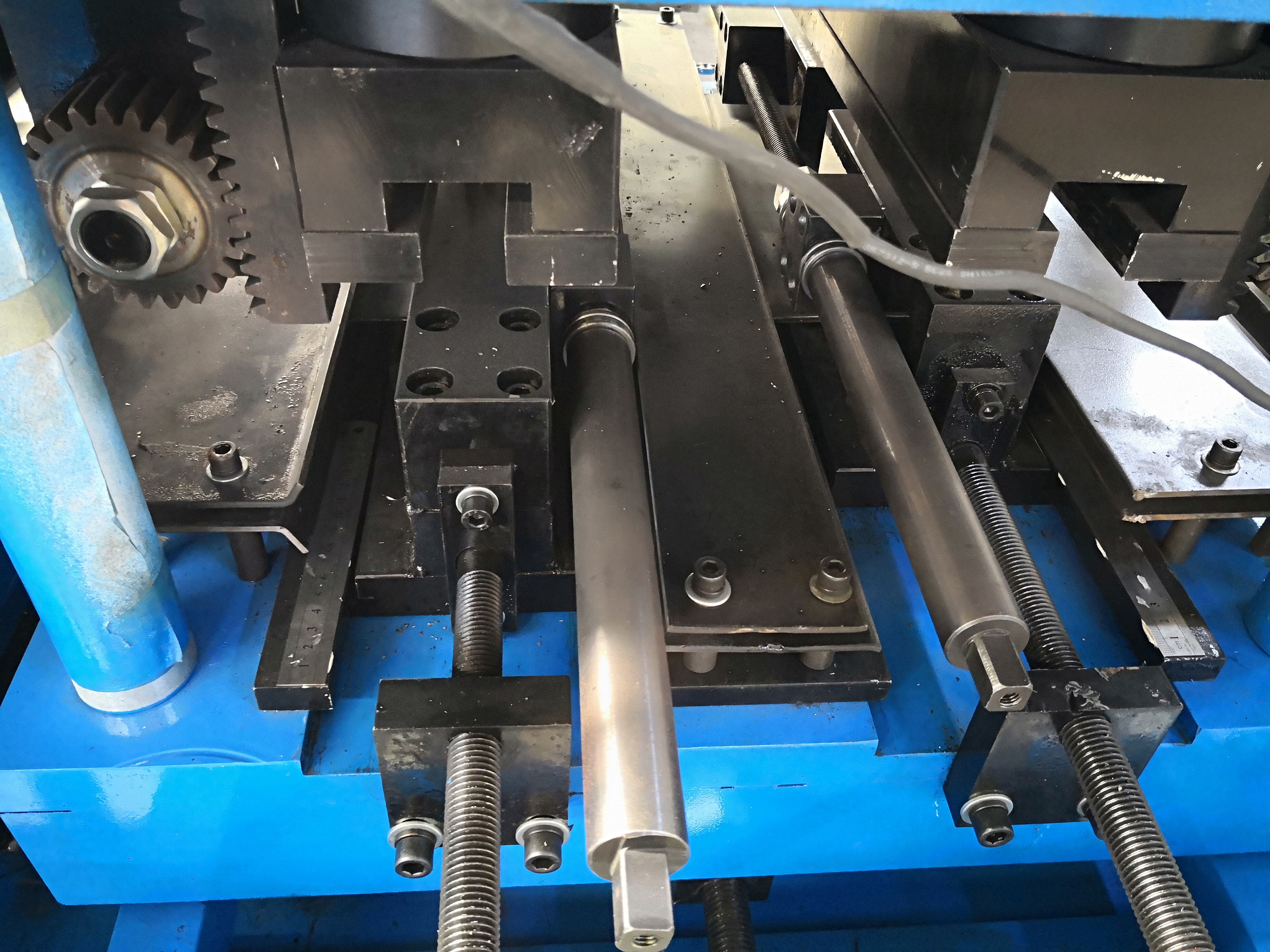

ฐานของสถานีเจาะอยู่บนสกรูตะกั่วที่เหมาะสมสำหรับง่ายต่อการใช้สถานีเจาะออกสำหรับหมัดและการเปลี่ยนแปลงตาย, และเพิ่มระดับการวัดสำหรับการปรับตัวง่าย

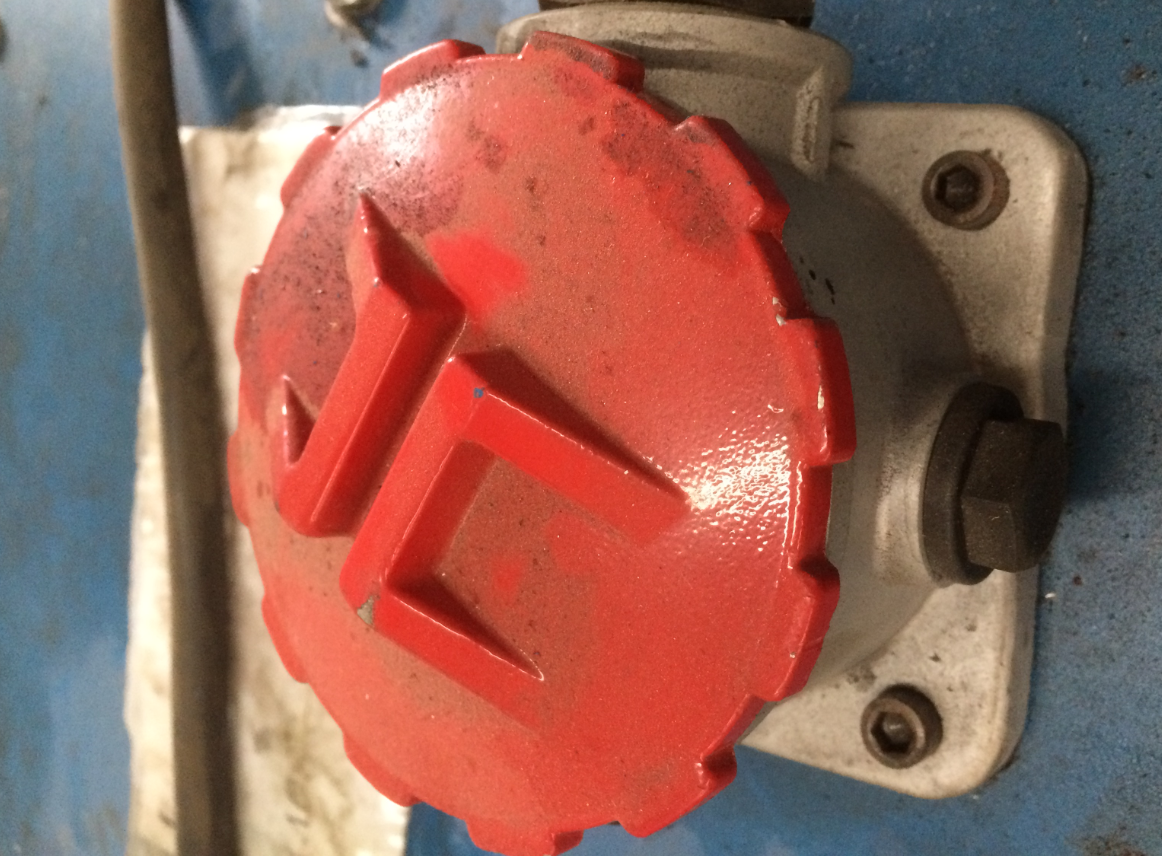

ระบบไฮโดรลิคมีตัวกรองน้ำมันกรองน้ำมันเพื่อให้มั่นใจว่าน้ำมันหมุนเวียนที่สะอาดและยืดอายุการใช้งานของระบบไฮดรอลิ. (ดูภาพด้านล่าง)

ไฮดรอลิอุปกรณ์การโพสต์ตัดพลัสจดสิทธิบัตรของเรา UNIVERSAL(ไม่จำเป็นต้องเปลี่ยนการตัดตายขนาดแตกต่างกันเช่นเครื่องแปดั้งเดิม)ซึ่งให้รายละเอียดการตัดรูปลักษณ์ที่ดีกว่า

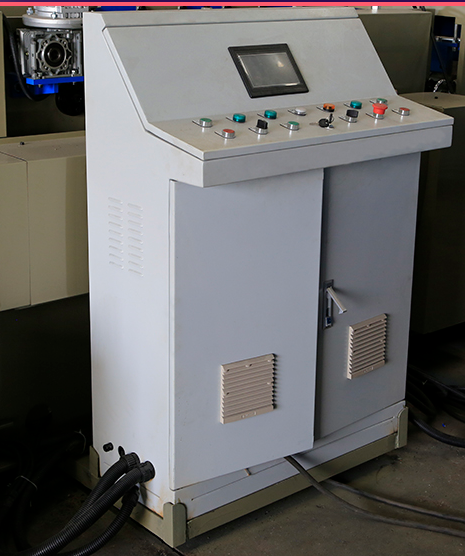

4) ระบบการควบคุม PLC

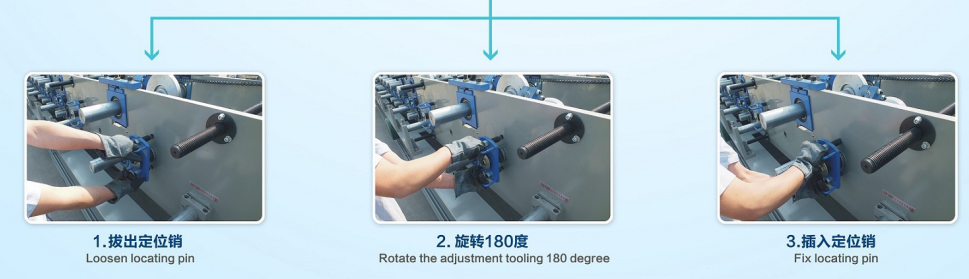

การแลกเปลี่ยนระหว่าง C และ Z แปแป: การเปลี่ยนแปลงด้วยตนเองมีดังต่อไปนี้ 3 ขั้นตอนง่ายๆ:

แต่จาก C75-300 หรือ Z120-300,เปลี่ยนขนาดโดยระบบ PLC โดยอัตโนมัติ:การเปลี่ยนแปลงโดยการกดปุ่มเพียงแค่บนหน้าจอสัมผัส

การควบคุมปริมาณและการไล่ตัดความยาวโดยอัตโนมัติ

บวกกับ: PLC, อินเวอร์เตอร์, จอสัมผัส (7inch ขนาดใหญ่สำหรับใช้งานง่ายทั้งในภาษาอังกฤษและภาษาจีน) Encoder ฯลฯ

ตัดความยาวtolerance≤± 1 มิลลิเมตร

ควบคุมแรงดันไฟฟ้า 24V

5) ชั้นออก:

ยกเลิกการขับเคลื่อนด้วยลูกกลิ้งที่มันสำหรับการเคลื่อนไหวทางทิศตะวันออก2 หน่วย x ยาว 3 เมตร


V. เครื่องรูปภาพ (เพียงสำหรับการอ้างอิง)

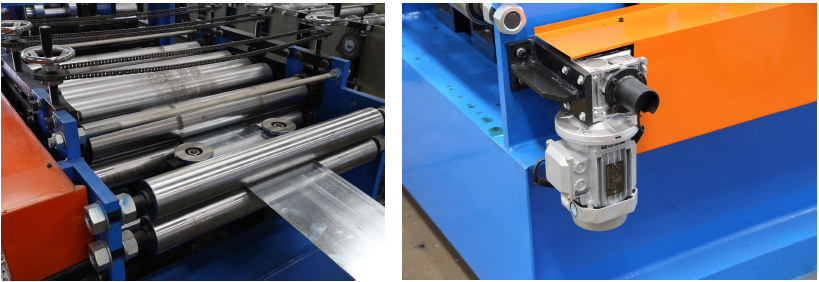

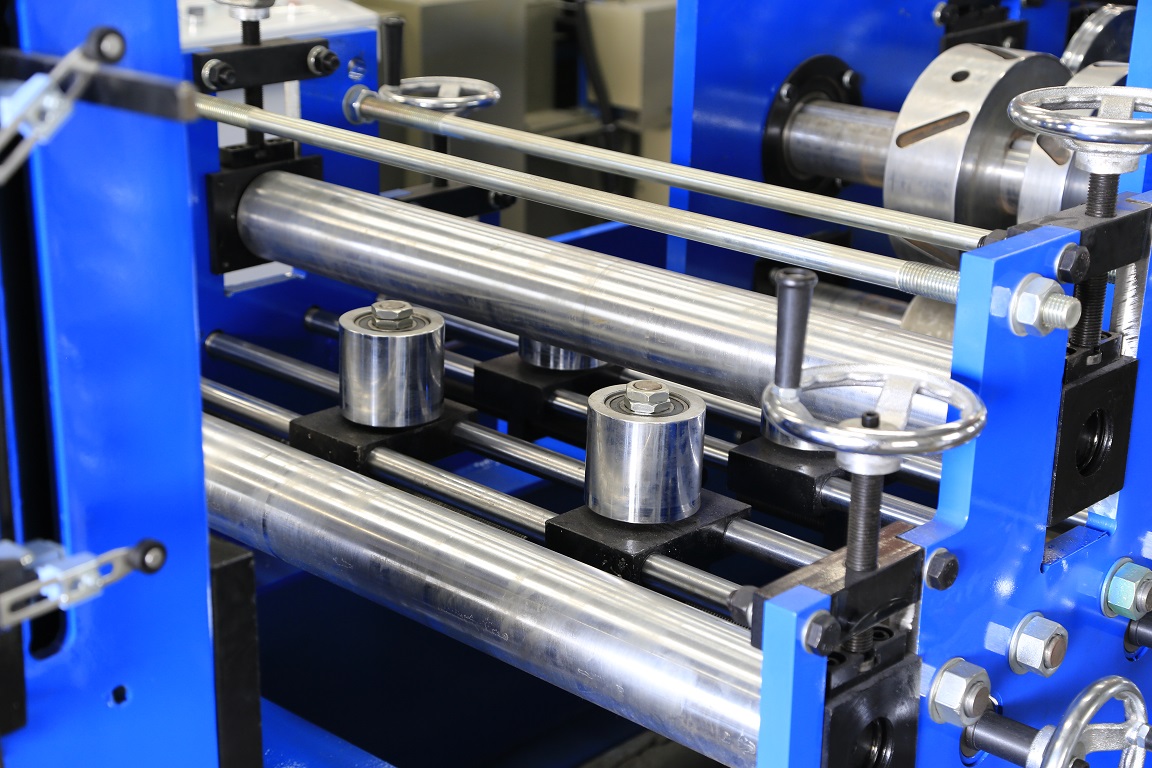

1.Feeding มุมมองด้านข้างวัสดุ:

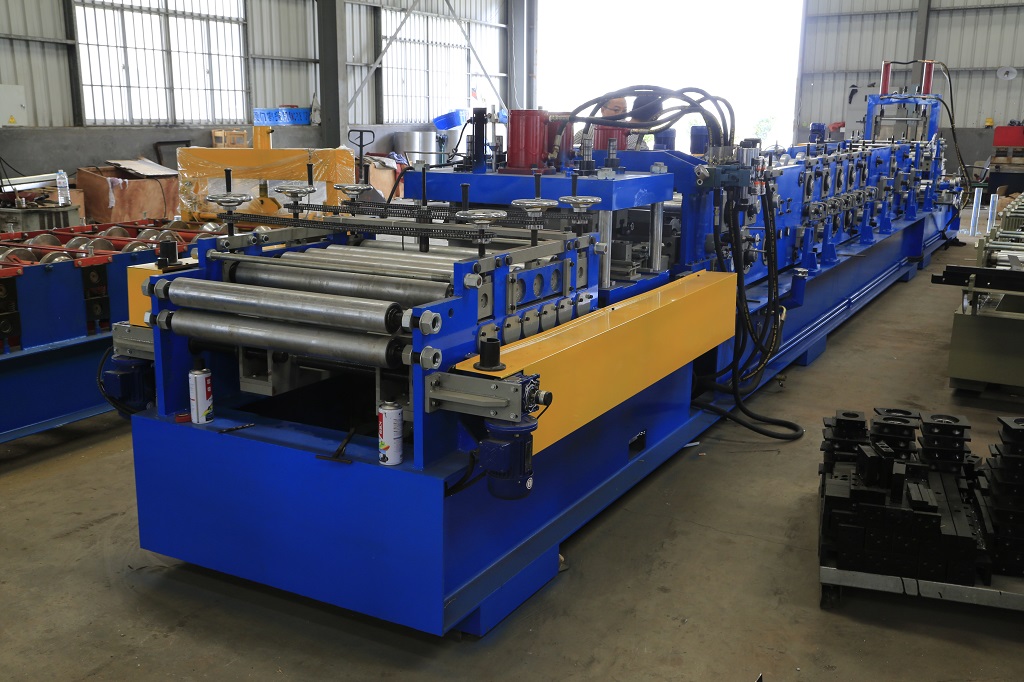

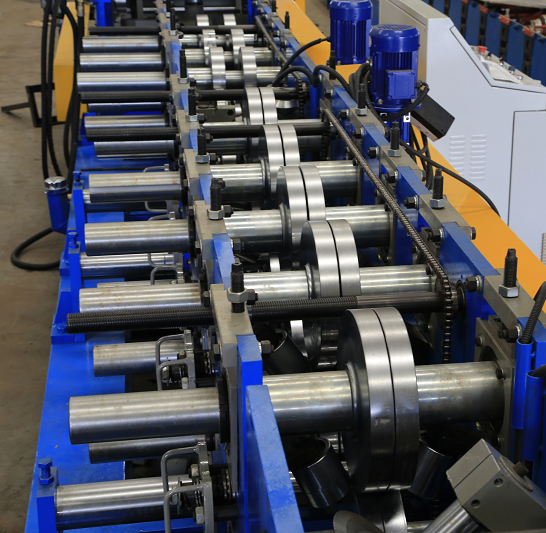

มุมมอง 2.Inside:

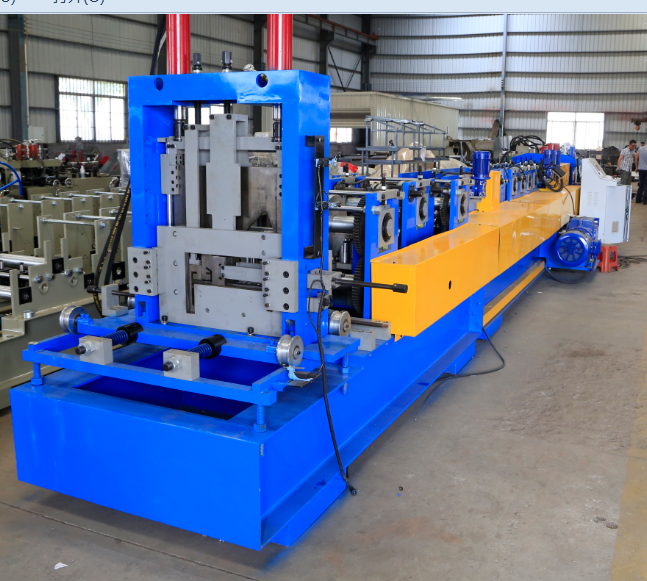

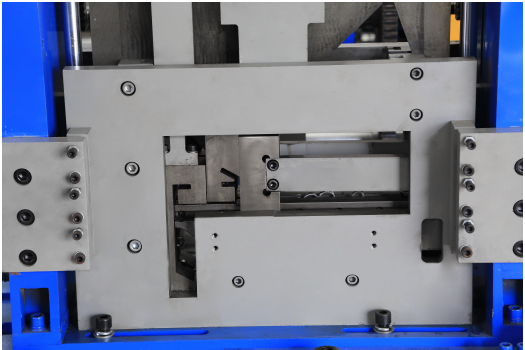

3) มุมมองด้านข้างยูนิเวอร์แซโพสต์ตัด:

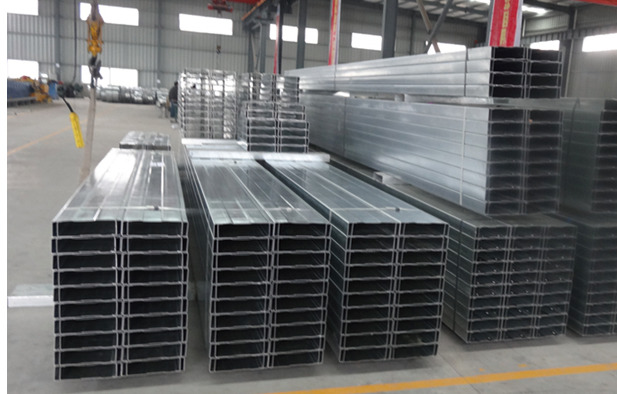

4) เครื่องผลิต C แป

5) เครื่องผลิต Z แป

พระมงกุฎเกล้าเจ้าอยู่หัว เปลี่ยนแปลงอย่างรวดเร็วชนิด CZ แปม้วนเครื่องขึ้นรูปวิดีโอ

http://www.rollformingmachinerychina.com/quick-change-cz-purlin-roll-forming-machine_n97
