| จำนวน： | |
|---|---|
YX40-75 / YX32-90 / YX40-100
BMS
| ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
| 1. | ความหนาของวัสดุ | 1.5 มม | สถานีขึ้นรูป | 10 ขั้นตอน |
| 2. | ความอดทนขนาดรุ่น | ± 0.5 มม (ความอดทนรูปร่าง) | มอเตอร์ไฮดรอลิก | 3 วัตต์ |
| 3. | วัสดุแอพลิเคชัน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | Q235 T18mm |
| . | กรอบร่างกาย | 300 # h | มาตรฐานไฟฟ้า | 380V / 50HZ / 3PH |
| 5. | คู่มือ decoiler | 4tons decoiler คู่มือ | พลังงานหลักมอเตอร์ | 7.5 kw |
| 6. | ความแข็งแรงของผลผลิต | G235-390MPa | สลักเกลียวสกรู | เกรด 8.8 |
| 7. | เส้นผ่าศูนย์กลางเพลาหลัก | ф65mm | เชื่อมต่อ | ziqiang |
| 8. | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า | ความเร็วของผลิตภัณฑ์ | 15m / นาที |
| 9. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | แบริ่งเหล็ก EN31 (= gcr15 สำหรับชีวิตการทำงานที่ยาวนาน) |
| 10. | ความยาวความอดทน | ± 1 มม. (6m) | การลด | ชุด K |
| 11. | สี | สีน้ำเงิน (RAL5015) + ส้ม (RAL2004) | ||
ไหลทำงาน
Decoiler →อุปกรณ์คู่มือการให้อาหาร→ม้วนขึ้นรูป→อุปกรณ์ตัดโพสต์ไฮดรอลิก (แบบไม่หยุด) →
ระบบไฮดรอลิก→ระบบควบคุม PLC →แร็คออก
ส่วนประกอบของเครื่องแสดง

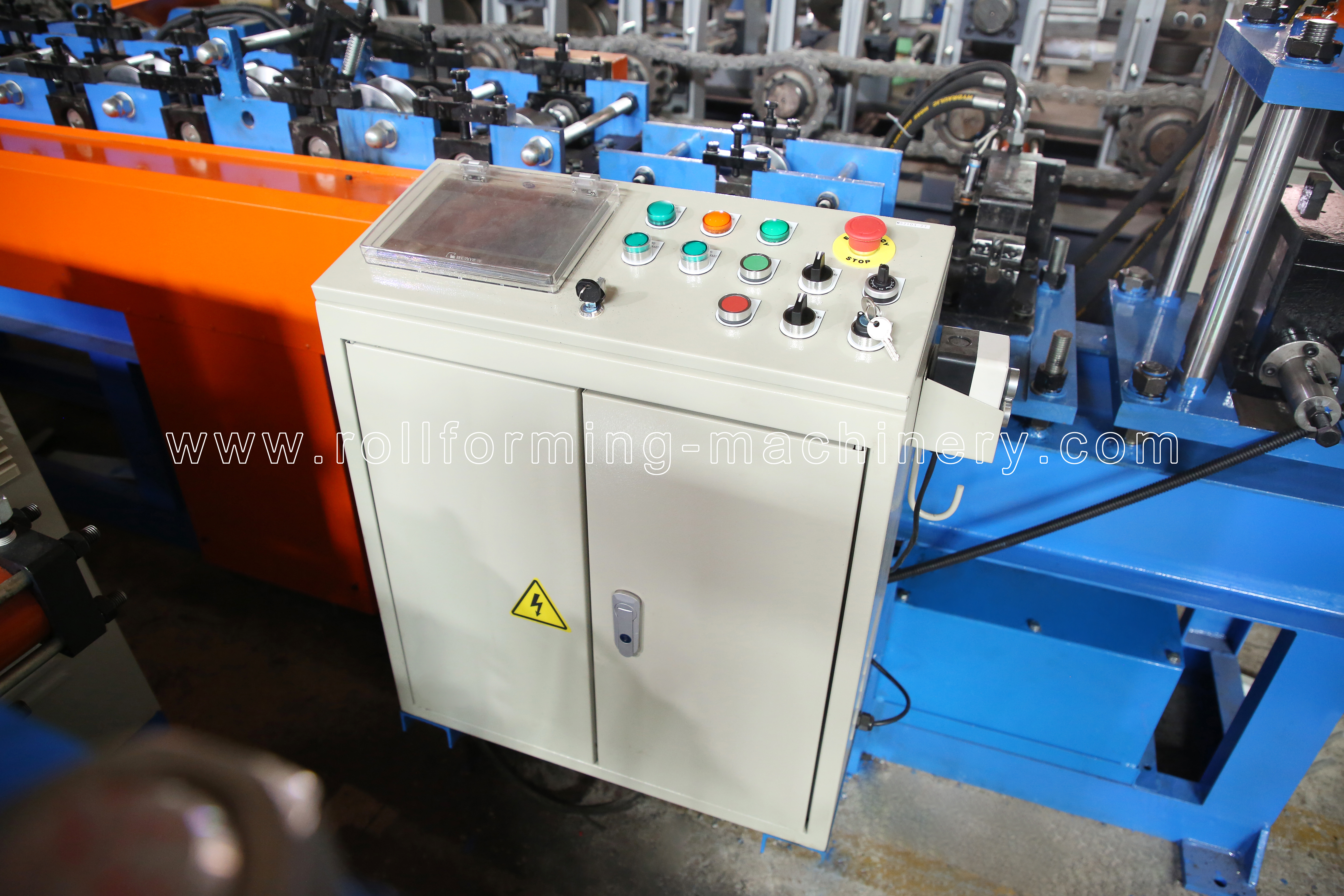

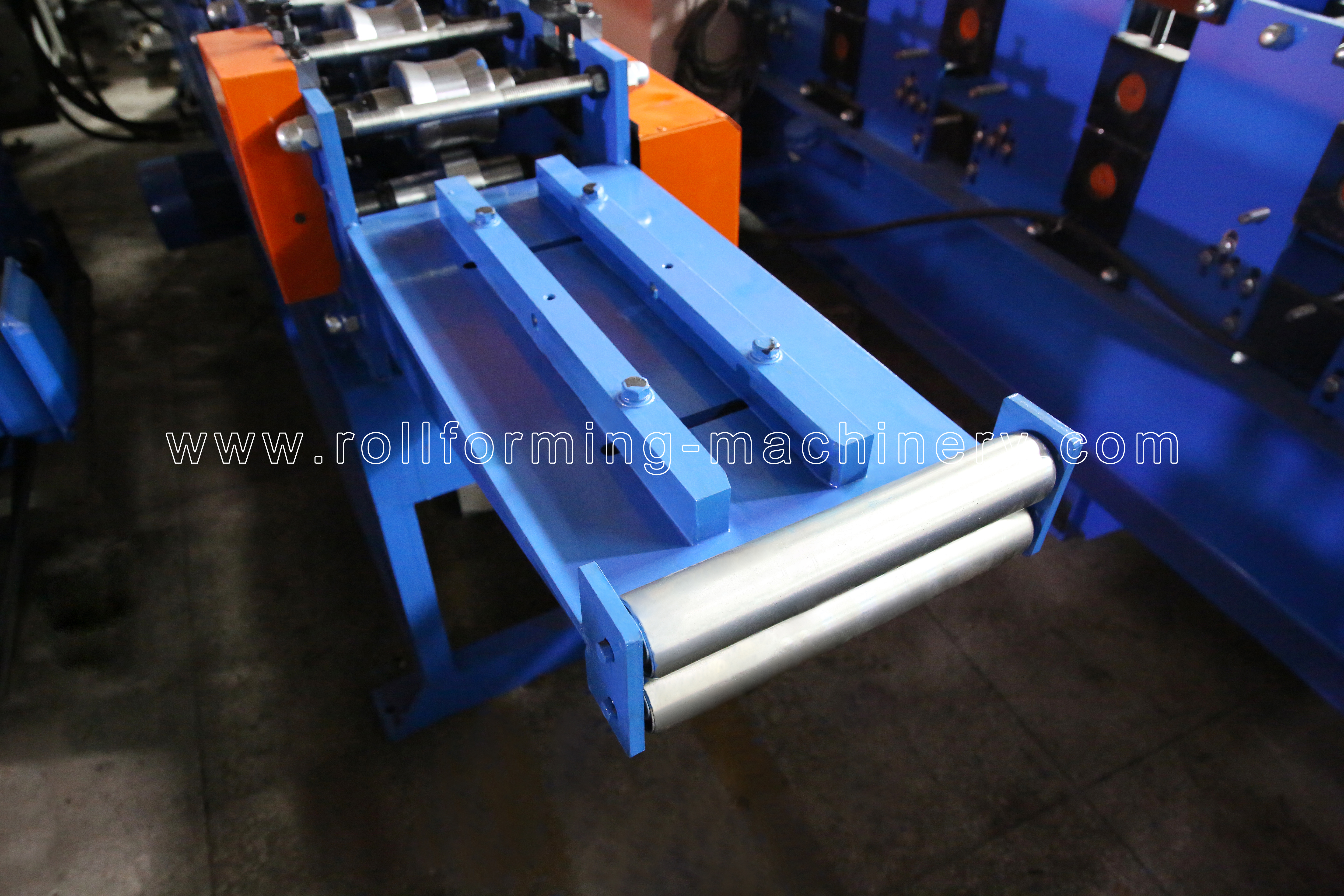

อุปกรณ์ให้อาหาร ตู้ควบคุม PLC

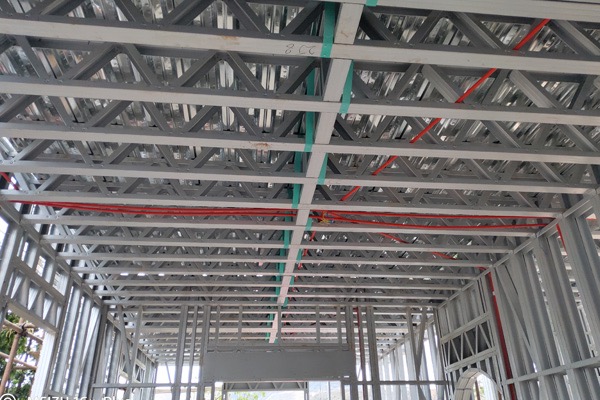

เครื่องตัดโพสต์ไฮดรอลิก กรณีการใช้งานผลิตภัณฑ์

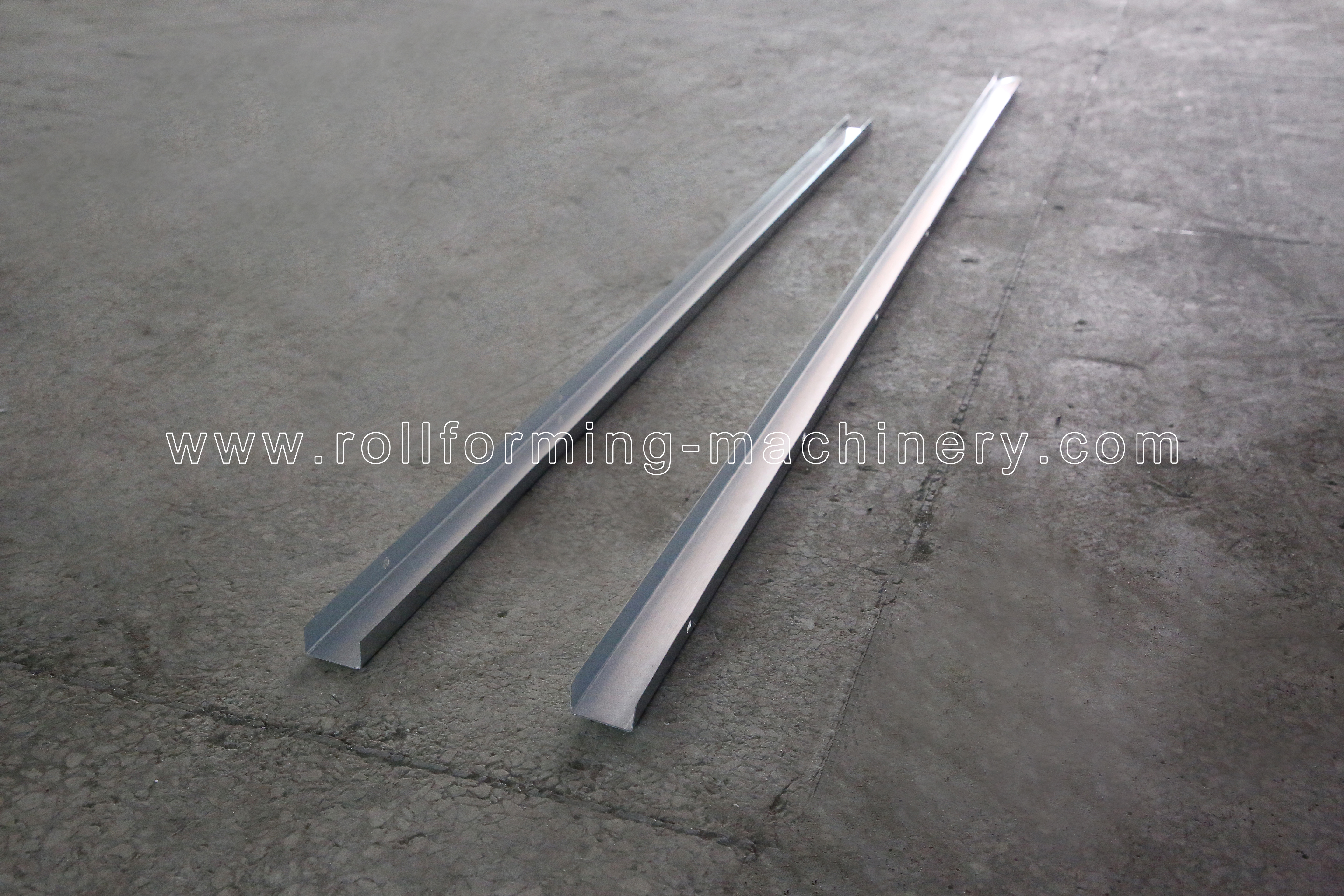

เครื่องผลิตสินค้า
