| จำนวน： | |
|---|---|
C50-250 & U50-250
BMS
| ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
| 1. | ความหนาของวัสดุ | 0.8-2.5 มม. | สถานีขึ้นรูป | 14 ขั้นตอน |
| 2. | ความยาวความอดทน | ± 2 มม. (6m) | ฐาน | H450 |
| 3. | วัสดุแอพลิเคชัน | ขดลวดชุบสังกะสี แผ่นรีดเย็น | ความหนาของผนังด้านข้าง | Q235 T22mm |
| . | เส้นผ่าศูนย์กลาง decoiler | φ470mm-φ530mm | เส้นผ่าศูนย์กลางเพลา | CR40 # เหล็ก, φ40mm |
| 5. | ความเร็วของผลิตภัณฑ์ | 15-18m / นาที | พลังงานหลักมอเตอร์ | 7.5 kw |
| 6. | ความแข็งแรงของผลผลิต | 340-550MPa | สลักเกลียวสกรู | เกรด 8.8 |
| 7. | มอเตอร์ปั้มน้ำมัน | 7.5 kw | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | CR12MOV, เครื่องกลึงซีเอ็นซี, การรักษา, HRC58-62 |
| 9. | การลด | ชุด K | สีเครื่อง | สีน้ำเงิน + ส้ม + ดำ |
| 10. | วัสดุการทดสอบ | BMS จะให้ขนาดของวัสดุการให้อาหารที่จะซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่อง | ||
ไหลทำงาน
Decoiler →อุปกรณ์แนะนำการให้อาหาร→ม้วนม้วนหลักโรงงาน→ระบบควบคุม PLC →ระบบไฮดรอลิก→
อุปกรณ์เจาะ→โพสต์ไฮดรอลิกter →ออกแร็ค * 2 (3M)
ส่วนประกอบของเครื่องแสดง

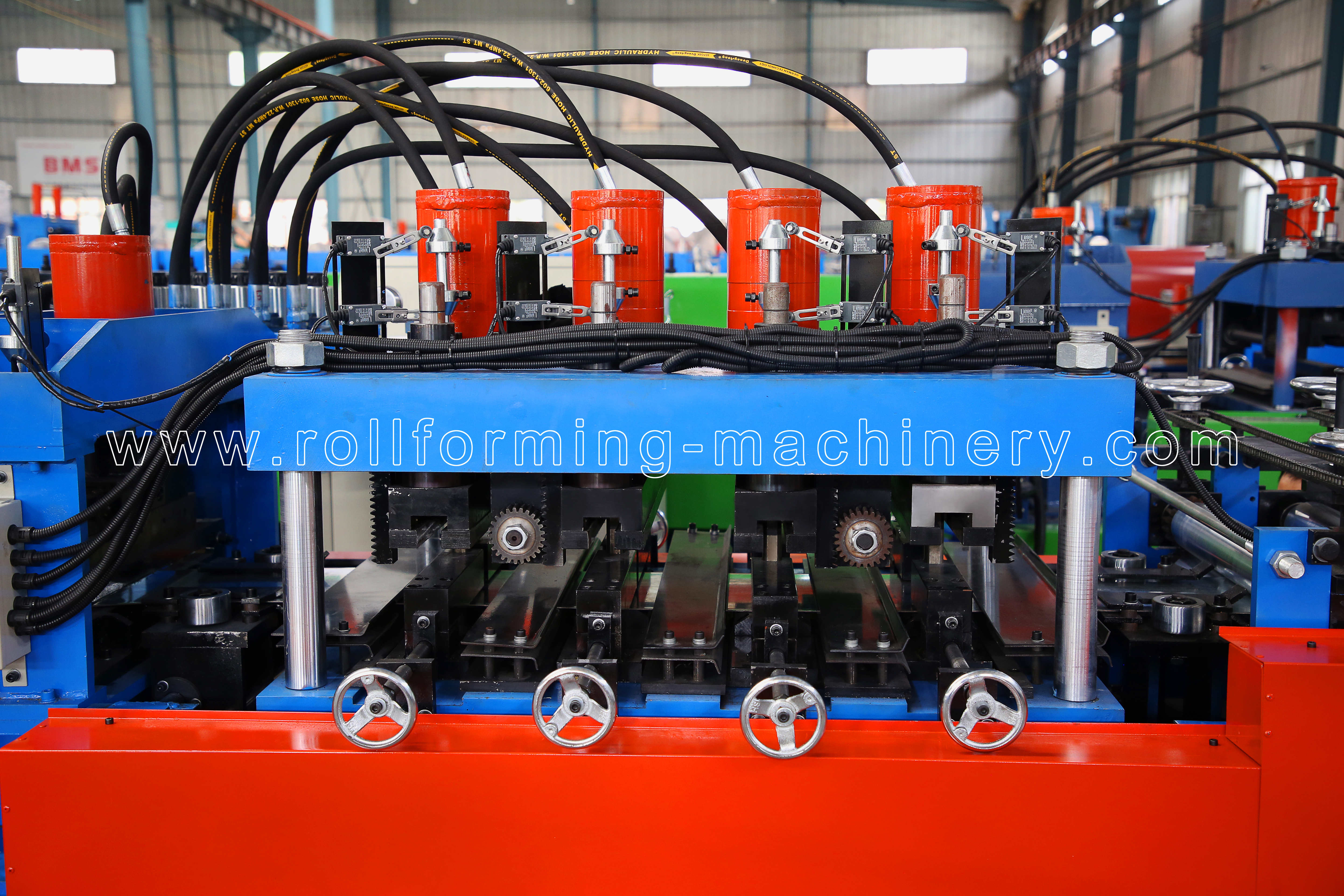

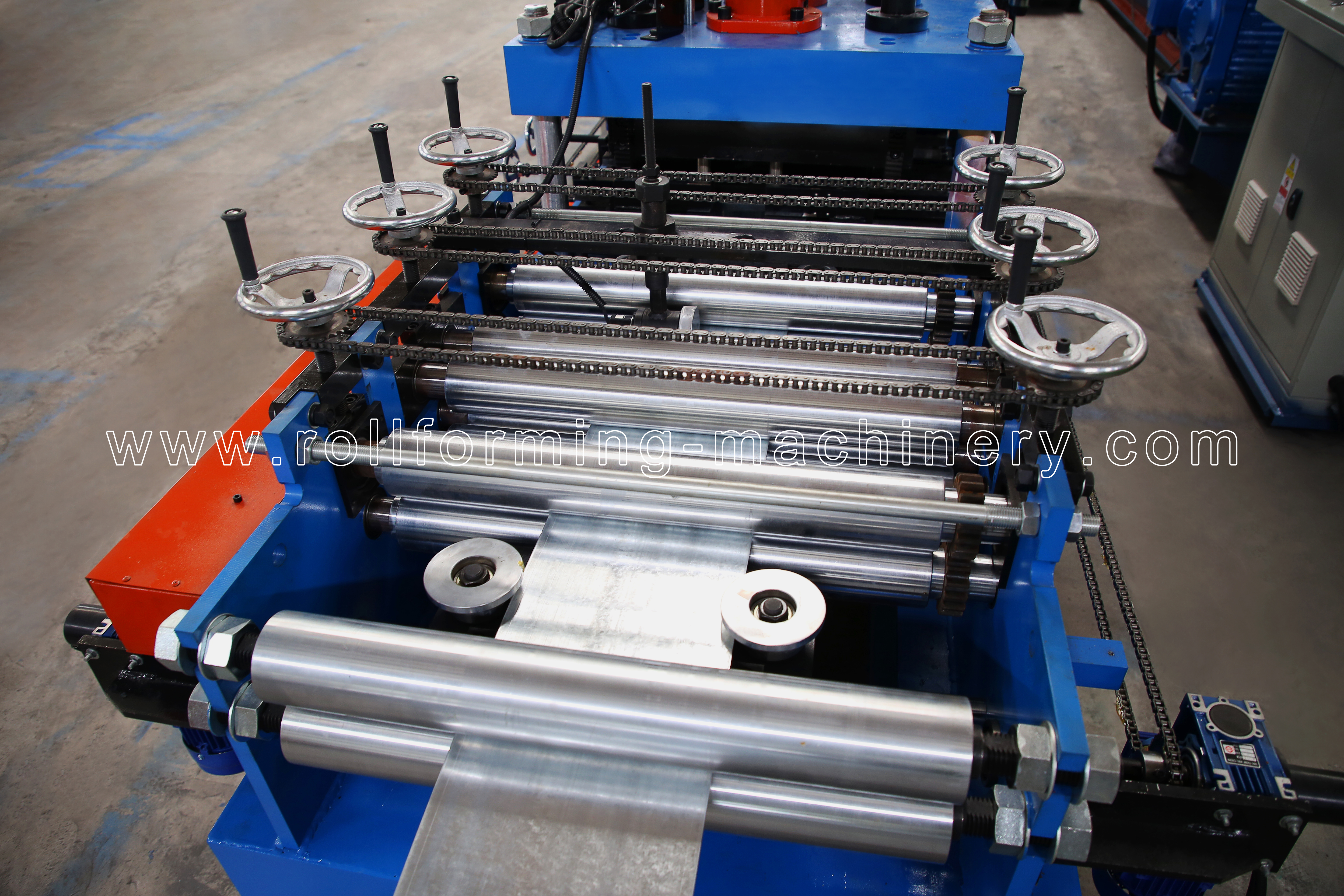

อุปกรณ์ให้อาหาร อุปกรณ์เจาะ

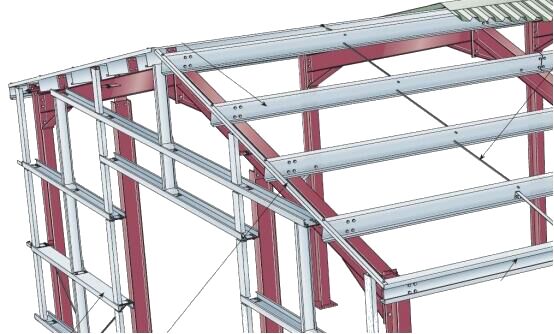

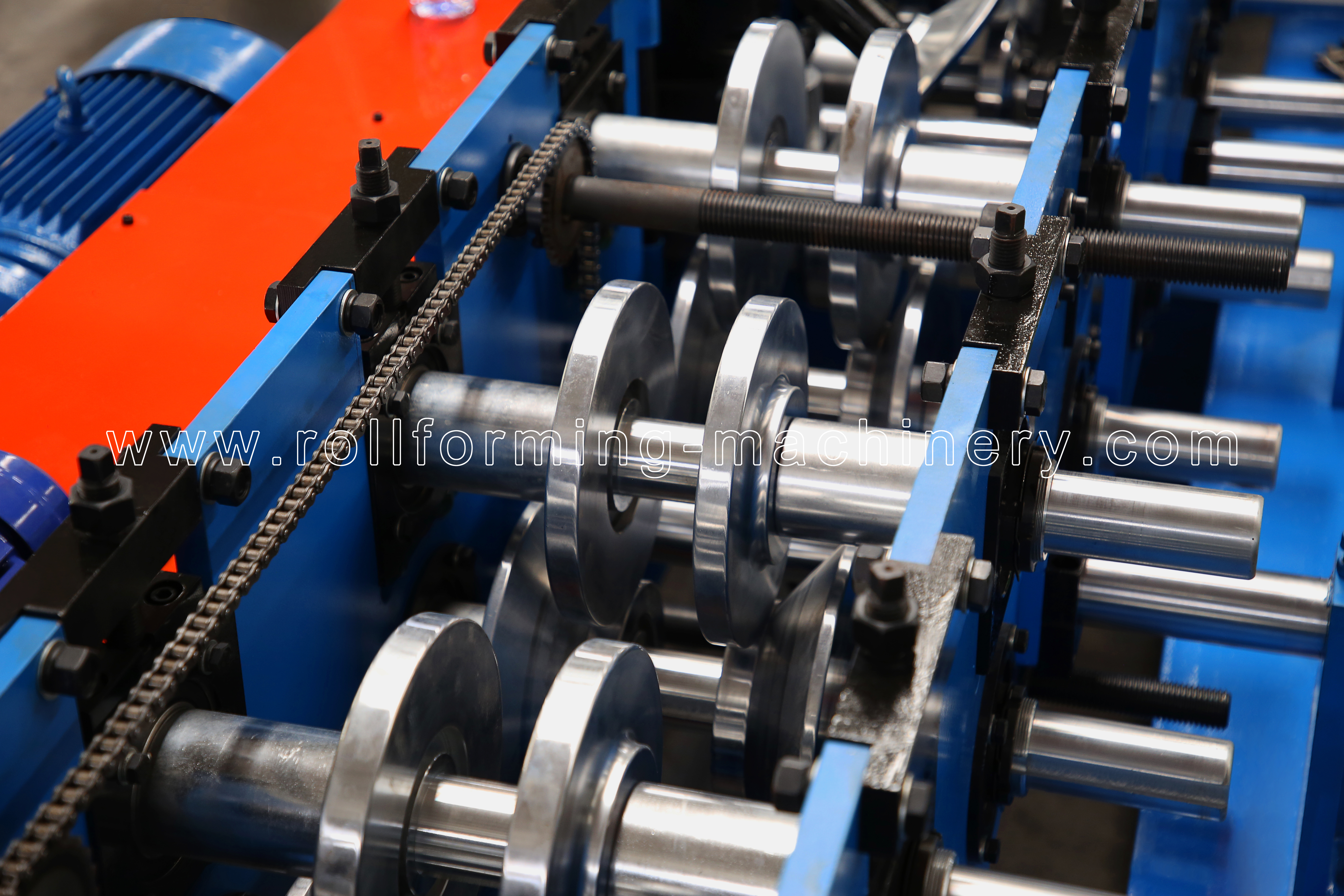

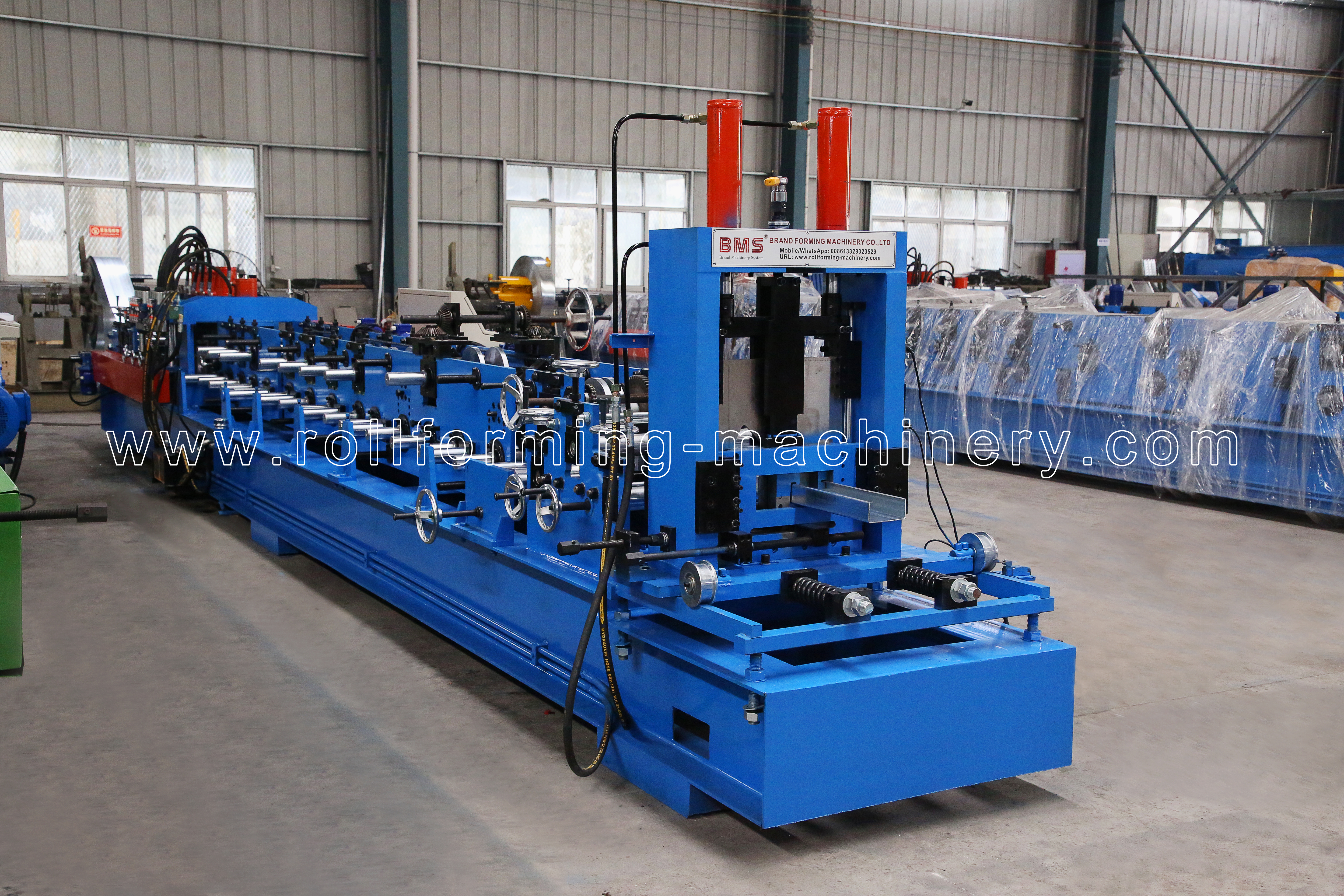

เครื่องขึ้นรูปม้วนหลัก กรณีการใช้งานผลิตภัณฑ์

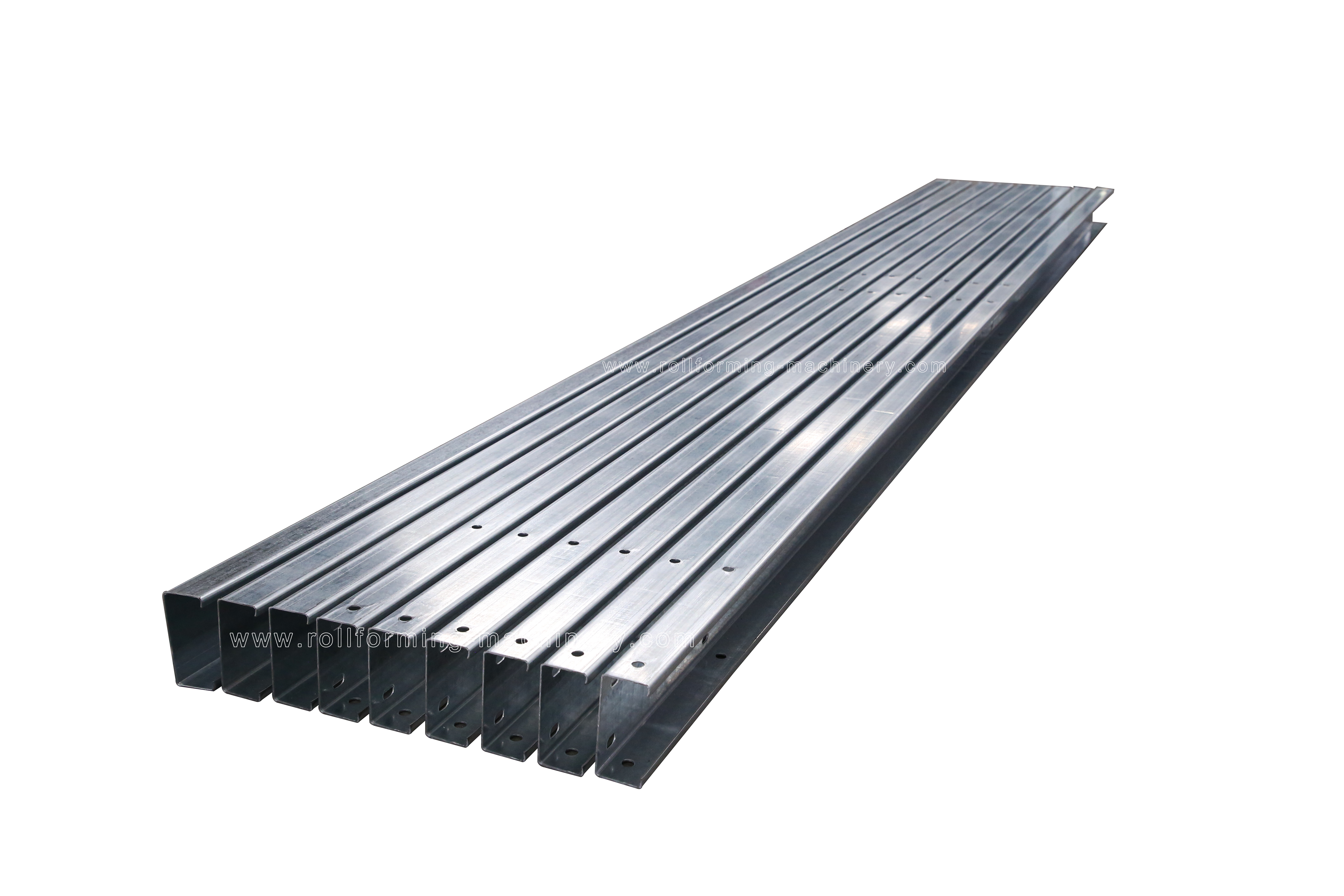

เครื่องผลิตสินค้า
