C75-300 ใบเสนอราคาเครื่อง Purlin อัตโนมัติจาก BMS

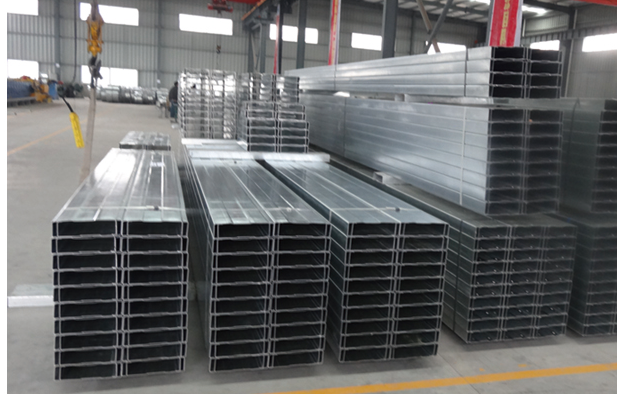

ส่วนใหญ่จะใช้สำหรับบทบาทในการสนับสนุนของคานและผนังคานในการก่อสร้างที่อยู่อาศัยและอาคารโรงงาน
สถานะห้องว่าง:
จำนวน:
  • C75-300
  • BMS


ⅰ ข้อมูลส่วนตัวถอนเงิน

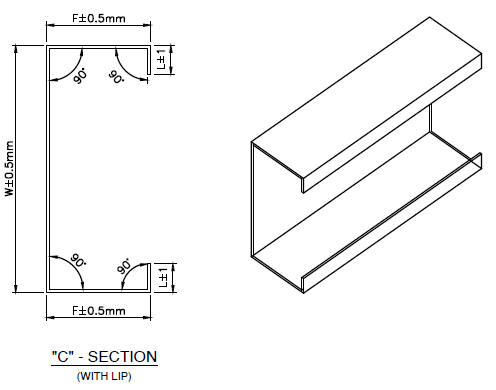

ลิป (L): 10 ~ 20 ± 1mm

ความสูง (F): 30 ~ 80 ±0.5 มม(เมื่อความสูงกว่า 50 มมความอดทนจะมีมากขึ้นมีเปลวไฟท้ายและปรากฏการณ์คลื่นไว้เมื่อรายละเอียด U, แต่ก็สามารถลดลงผ่านการปรับ)

เว็บ (W): 75 ~ 300 ± 0.5 มม

ความอดทนความยาวสำหรับ 6m: L ± 2mm

squareness: 3mm สูงสุด

โบว์และ Camber: 1mm สูงสุดต่อความยาวหนึ่งเมตรของแปในด้านใดด้านหนึ่ง

เรียว: น้อยกว่า 3mm (ตัดขอบเปลวไฟไม่ควรเกิน 3 มมและความอดทน 3mm นี้จะใช้ได้เฉพาะสำหรับความยาวของ 100mm จากขอบทั้งสอง นอกจากนี้นอกเหนือจากการตัดขอบเรียวควรไม่เกิน 1 มมตลอดความยาวของลอน)

ภายใน Radii: 3mm

End Flare: - สำหรับ 550Mpa จะมีมากขึ้น

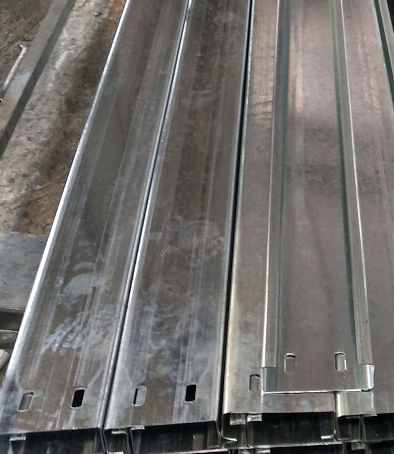

เจาะตัวเลือก:

สถานีเจาะ

ระยะทางสนามขั้นต่ำ

สูงสุดขนาดรู

เสนอ

หมายเหตุและขนาดรู

Punch 1

40 มม

30 มมมซำ

ชุดนี้ของสถานีรถไฟเจาะ 1 หลุมแต่ละด้าน

ปกติ,สำหรับ Dia หลุม 8 ถึง 16 มิลลิเมตรและสำหรับช่องหลุม Maxi 16x25mm


Punch 2

40 มม

30 มมมซำ

ชุดนี้ของสถานีรถไฟเจาะ 1 หลุมแต่ละด้าน

ปกติ,สำหรับ Dia หลุม 8 ถึง 16 มิลลิเมตรและสำหรับช่องหลุม Maxi 16x25mm


Punch 3 (ปานกลาง)

40 มม

40mm สลัว

ชุดนี้ของสถานีรถไฟเจาะสำหรับ 2 หลุมแต่ละด้าน

ระยะทางจากสถานีสนามจะต้องเจาะ 40mm (จำเป็นที่จะต้องให้เราทราบว่าระยะทางสูงสุดสำหรับ 2 หลุม สำหรับ Dia หลุม 8 ถึง 20mmและสำหรับช่องหลุม Maxi 16x25mm


อุปกรณ์เจาะแต่ละห้องมีหนึ่งชุดของเครื่องมือเจาะเพียงเครื่องมือเจาะพิเศษกับค่าใช้จ่ายเพิ่มเติม


ⅱ วัสดุ:

วัสดุความหนา: 1.0 -3.0mm

วัสดุที่ใช้งานได้:240-340 เมกะพาสคัลสำหรับ MS หรือฝ่ายทรัพยากรบุคคลและ Galvalume550MpaAZ150

.Machine ทำงานไหล:

decoiler →อุปกรณ์ leveling →ระบบก่อนเจาะ→หลัก

เครื่องขึ้นรูป→โพสต์ไฮดรอลิเครื่องตัด→ชั้นทางออก


IVส่วนประกอบของเครื่อง

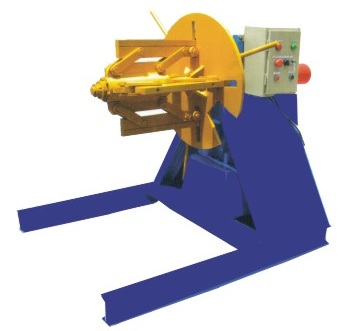

เกี่ยวกับไฮดรอลิกdecoiler:หนึ่งชุด

ควบคุมการหดตัวขดลวดเหล็กเจาะภายในและหยุดโดยอัตโนมัติ

ตู้ควบคุมไฟฟ้า

แม็กซ์ การให้อาหารกว้าง: 500mm ขดช่วง ID: 508 +/- 30 มิลลิเมตร

ความจุสูงสุด:5 ตันไดรฟ์: 2.2 กิโลวัตต์

เย็นโรลลิง Mill:

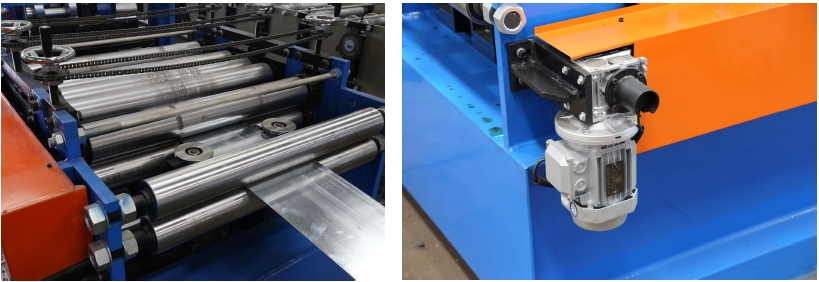

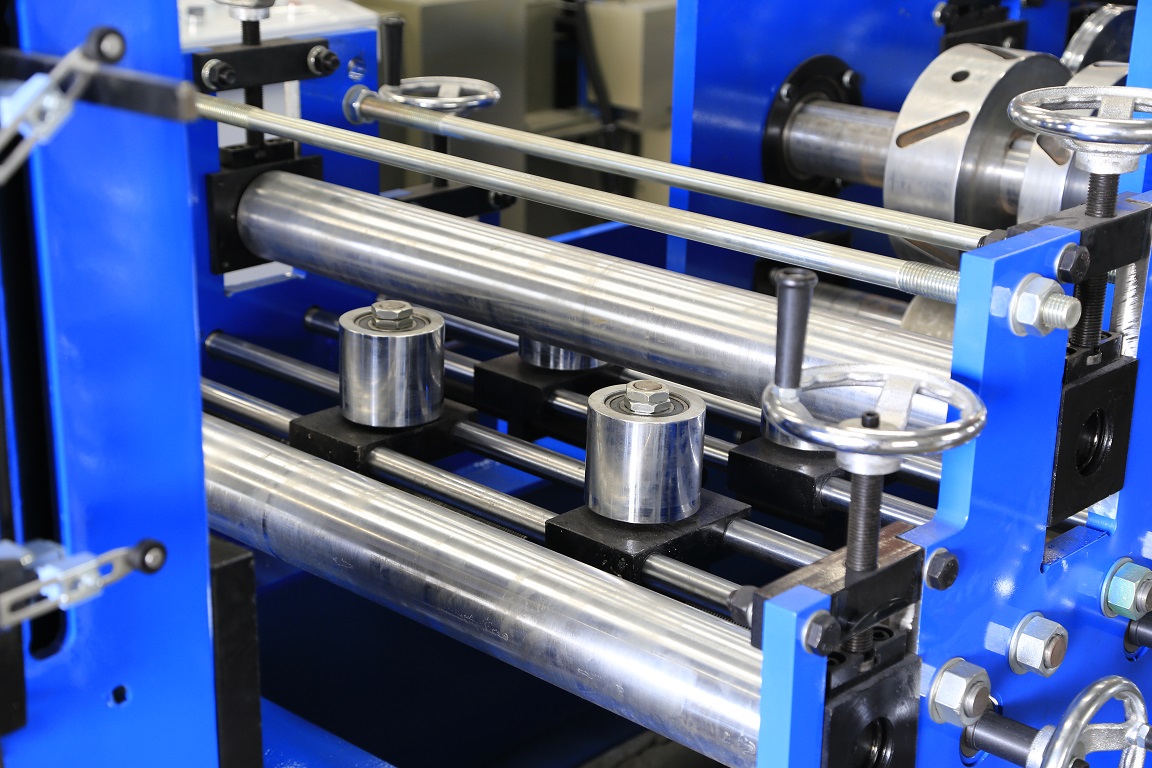

ด้วยการให้อาหารคู่มือวัสดุ(ให้อาหารอัตโนมัติควบคุมการประหยัดค่าใช้จ่ายแรงงาน)และอุปกรณ์ปรับระดับ

กรอบทำจากร่างกาย450 # เหล็ก H ประเภทโดยเชื่อม; ความหนาของผนังด้านข้าง:30 มม

รถบดสั่นสะเทือนที่ผลิตจากแม่พิมพ์เหล็ก CR12 (= D3) สำหรับชีวิตการทำงานที่ยาวนานความแม่นยำกลึง, การรักษาความร้อนที่จะ HRC58-60;

เพลาผลิตจาก 45 # เส้นผ่าศูนย์กลางเพลาหลัก =φ90mmความแม่นยำ machined และยาก Chrome เคลือบ;

มอเตอร์ขับเกียร์โซ่เกียร์ 15groups ลูกกลิ้งรูปแบบและ 5 ลูกกลิ้ง (2 ลูกกลิ้งบนและ 3 ลงลูกกลิ้ง) สำหรับการยืด;

หลักมอเตอร์ =22Kw asynchronous มอเตอร์ ด้วยไฮดรอลิเบรค (มอเตอร์ความถี่ควบคุมความเร็ว),

การควบคุมความเร็วความถี่

ความเร็วการขึ้นรูปapprox.18m / นาที

ขนาดเปลี่ยนมอเตอร์: 6pcs, รถยนต์ Forming หน่วย (ขนาดปรับได้โดย PLC Programing)

กับการติดตั้งลูกกลิ้งสี่เหลี่ยม

3) เจาะไฮดรอลิและตัดอุปกรณ์:

Pre-เจาะหยุดต่อหมัดมี Pre-ตัด,3 คู่สถานีเจาะ

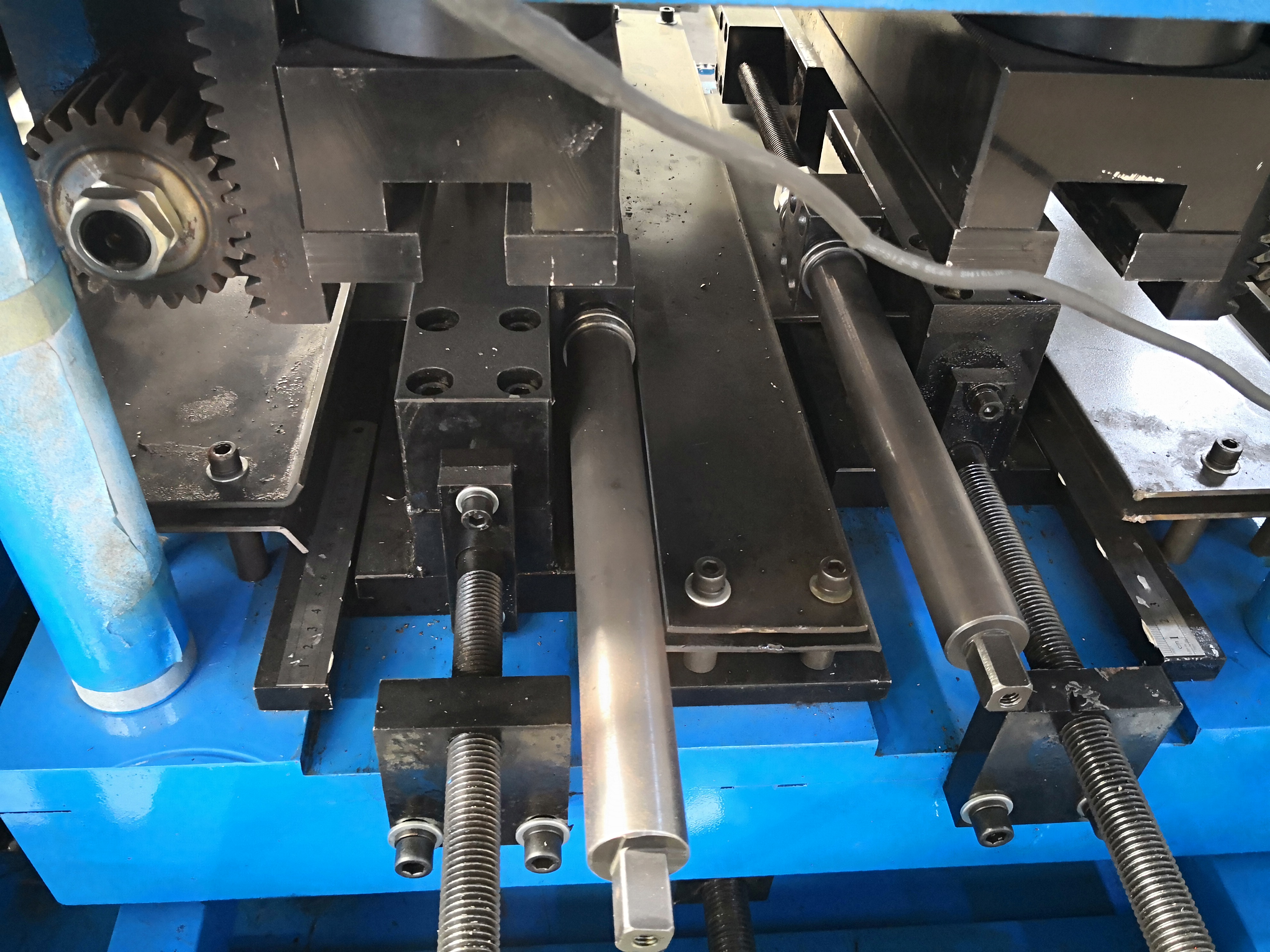

ให้ติดตั้งเกียร์ขึ้น / ลงการดำเนินการจะทำหน้าที่ด้วยเกียร์ (โปรดดูที่

ภาพต่อไปนี้)

ฐานของสถานีเจาะอยู่บนสกรูตะกั่วที่เหมาะสมสำหรับง่ายต่อการใช้สถานีเจาะออกสำหรับหมัดและการเปลี่ยนแปลงตาย, และเพิ่มระดับการวัดสำหรับการปรับตัวง่าย


หยุดที่จะตัดการใช้มอเตอร์ไดรฟ์เดียวกันไฮโดรลิคเพิ่มอุปกรณ์การโพสต์ตัดไฮดรอลิ (โพสต์ตัดยังปรับอัตโนมัติ) ซึ่งทำให้ดูรายละเอียดการตัดดีกว่าชนิดก่อนตัด

มอเตอร์ไฮดรอลิ:7.5kw, 25 ซีซี / REV,ช่วงความดันทำงาน:0-25Mpa (250bar)

ด้วยระบบระบายความร้อนหม้อน้ำ

เจาะและเครื่องมือในการตัดวัสดุ:เหล็กแม่พิมพ์ Cr12MOV (= SKD 11 เหล็กที่มีอย่างน้อยหนึ่งล้านเท่าของการเจาะ / ตัดชีวิต)การรักษาความร้อน HRC 58-62


4) ระบบการควบคุม PLC

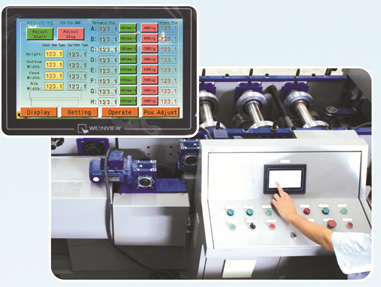

การป้อนข้อมูลที่จำเป็นต้องใช้รูปแบบ / ขนาดบนหน้าจอสัมผัสก็สามารถอัตโนมัติเปลี่ยนขนาดแปซีใน 60seconds (ไม่จำเป็นต้องเปลี่ยนหรือลูกกลิ้ง spacers หรือตัดเช่นเครื่องรูปแบบดั้งเดิมเก่าซึ่งจะใช้เวลามากกว่า 45minutes แต่ละขนาดการผลิตที่เปลี่ยนแปลง)

การควบคุมปริมาณและระยะเวลาในการตัดโดยอัตโนมัติ

บวกกับ: PLC, อินเวอร์เตอร์, จอสัมผัส, Encoder ฯลฯ

อินเวอร์เตอร์: Schneider Electric ยี่ห้อ / DELTA (ไต้หวันแบรนด์)

Encoder: Koyo / แบรนด์ Omron (ญี่ปุ่น)

ตัดความยาวtolerance≤± 2 มิลลิเมตร

ควบคุมแรงดันไฟฟ้า 24V

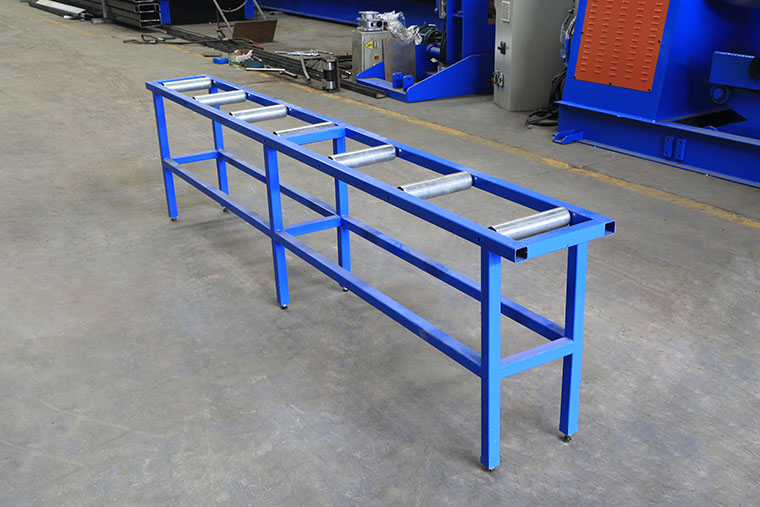

5) ชั้นออก:

ยกเลิกการขับเคลื่อนสองหน่วยความยาว 3 เมตร

ด้วยลูกกลิ้งที่มันง่ายสำหรับการเคลื่อนไหว


6) กล่องเครื่องมือ

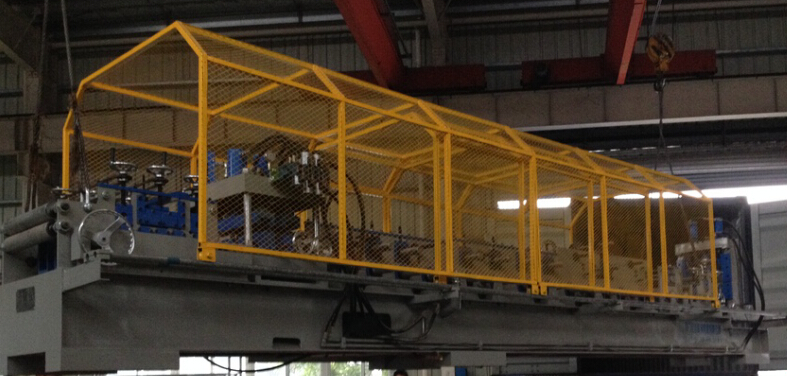

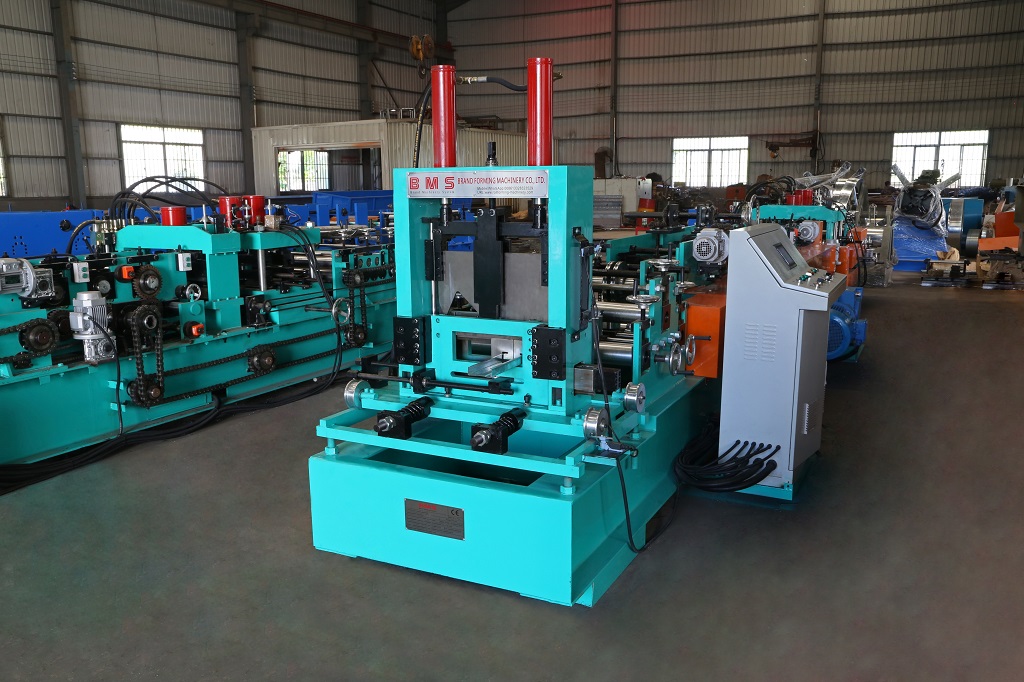

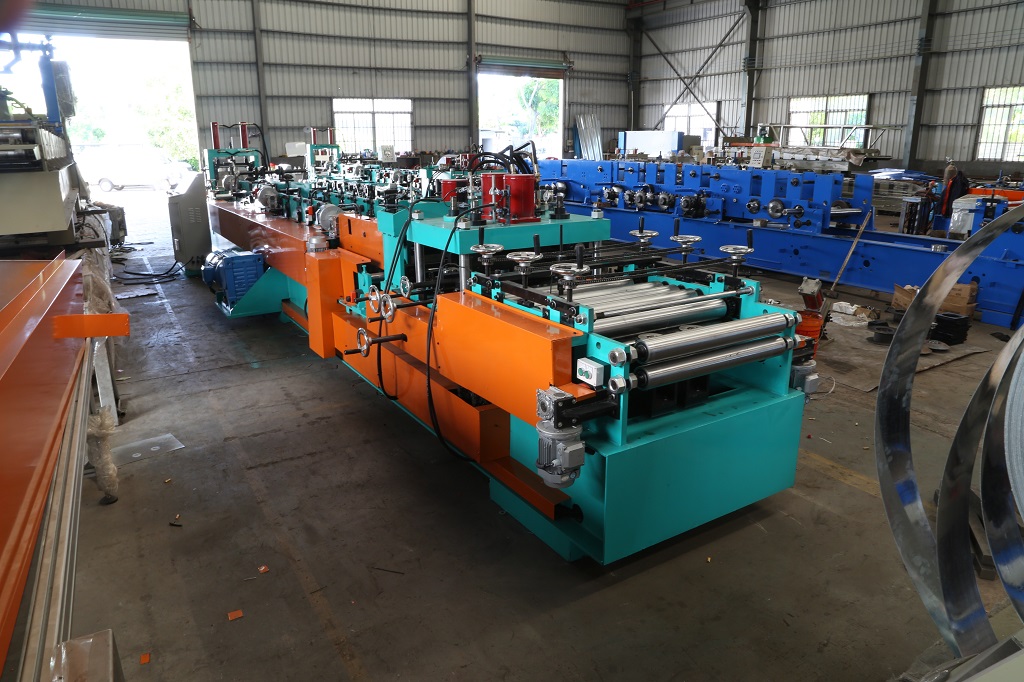

เครื่องรูปภาพ (เพียงสำหรับการอ้างอิง)

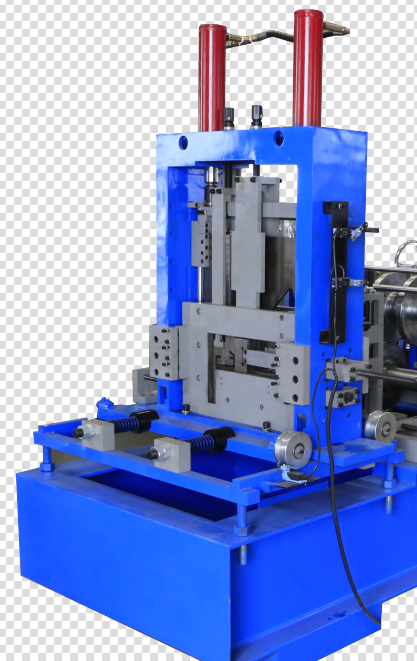

1.Post ตัดมุมมองด้านข้าง

2.Feeding มุมมองด้านข้างวัสดุ

ที่มีความปลอดภัยเฝ้าฝาบนเครื่องพร้อมกับสวิทช์จังหวะและฝาครอบด้านความปลอดภัยในการตัด(สอดคล้องกับข้อกำหนดด้านความปลอดภัย CE)
