เครื่องขึ้นรูปตะเข็บยืนความแม่นยำสูง YX65-300/400/500

ผม.ยืนโปรไฟล์ตะเข็บ YX65-300,400,500 เครื่องขึ้นรูปม้วนเย็น

YX65-400 (ปรับได้) เครื่อง Ringlorming สามารถฟอร์ม 3 ประเภทแผ่น (ความกว้างที่มีประสิทธิภาพ 300 มม., 400 มม., 500 มม.)

ประวัติโดยย่อ:

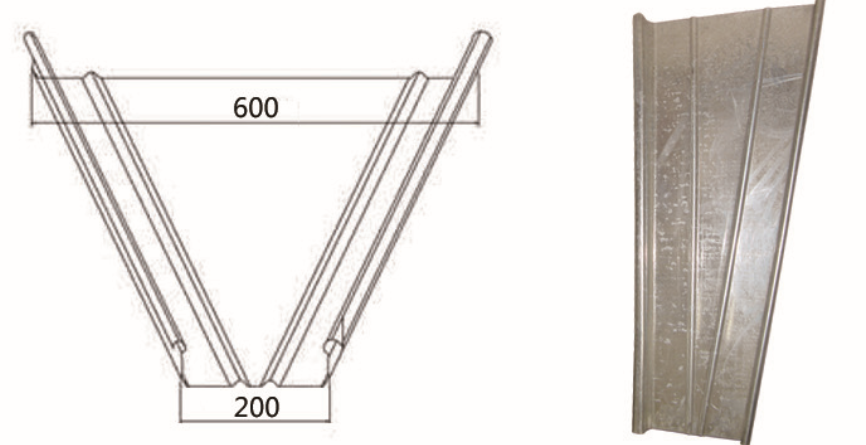

เรียว:

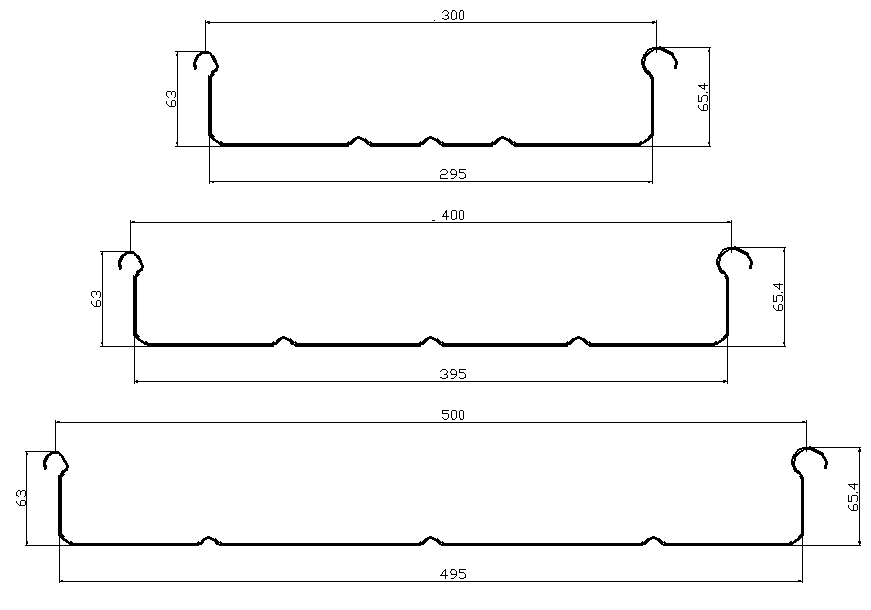

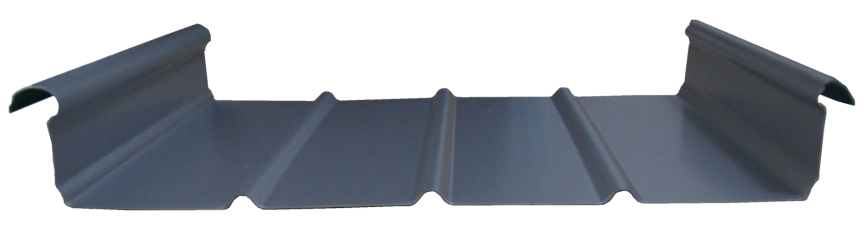

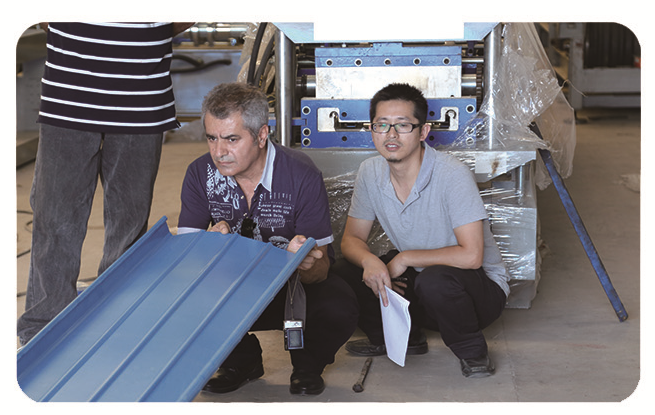

แผงตัวอย่าง:

---- ตามการอ้างอิง

วัสดุ:อลูมิเนียม: 0.7-1.2 มม.; เหล็ก: 0.5-0.8 มม

ความกว้างที่มีประสิทธิภาพ: 300/400 / 500 มม

ความกว้างของค่าธรรมเนียม: ประมาณ 472/575/675 / mm

ความตึงเครียดของวัสดุ:g300mpa

ส่วนประกอบของเครื่อง

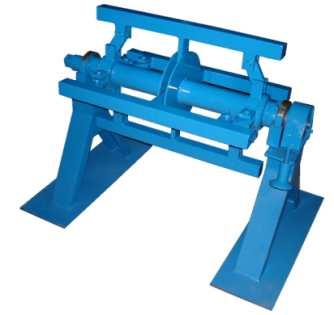

1. Decoiler รวม: หนึ่งหน่วย 3 ตัน

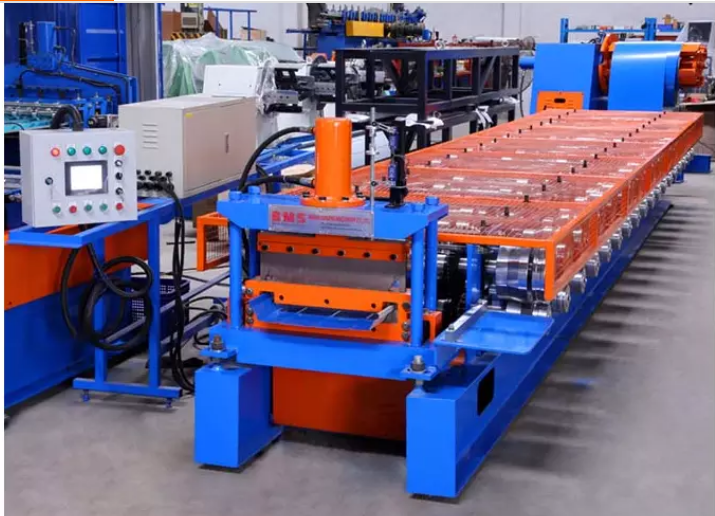

2. เครื่องขึ้นรูป: หนึ่งชุด

มอเตอร์ขับรถโซ่ / เกียร์เฟือง; ประมาณ 14 ขั้นตอนในการสร้าง;

ลูกกลิ้งผลิตจาก 40cr ที่มีคุณภาพสูง, ขัดละเอียด, การรักษาความร้อน, เคลือบโครเมี่ยมแข็ง

เส้นผ่าศูนย์กลางเพลา: ф75mmกลึงแม่นยำ

มอเตอร์หลัก: 5.5kw, การควบคุมความเร็วความถี่

ความเร็วในการขึ้นรูป: ประมาณ 22m / นาที (ไม่รวมการตัด)

ด้วยอุปกรณ์การให้อาหารแบบนิวเมติก: เครื่องอัดอากาศหนึ่งหน่วยกระบอกสูบและส่วนประกอบควบคุมนิวเมติก

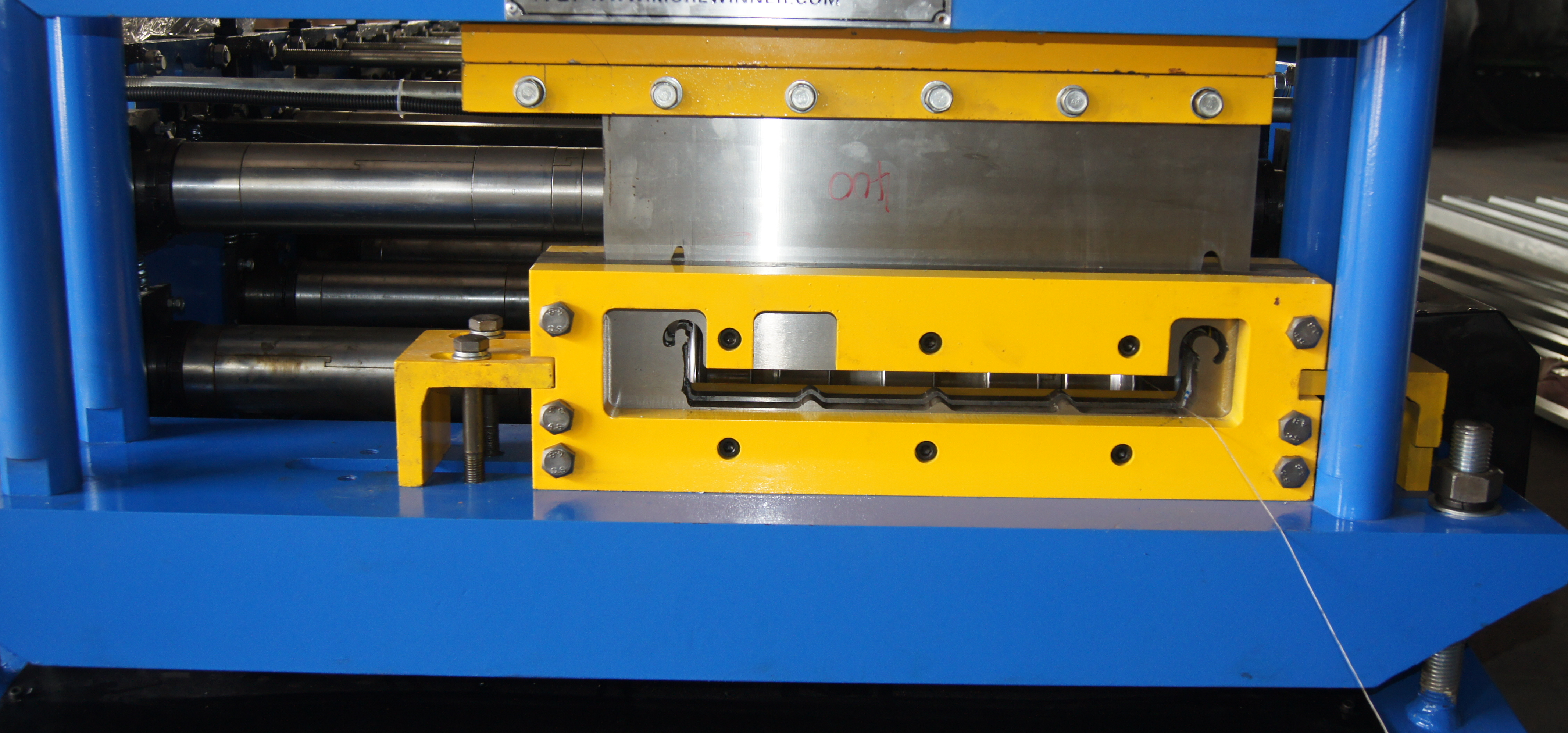

3. อุปกรณ์ตัดไฮดรอลิก: หนึ่งชุด

หยุดการตัดโพสต์เพื่อตัดช่องว่างที่จะตัด

มอเตอร์ปั๊ม: 4.0kw; ความดันตัด: สูงสุด 12MPA

วัสดุตัดวัสดุ: CR12, การรักษาความร้อน HRC58-62,

เครื่องมือตัด 2 คู่

---- ตามการอ้างอิง

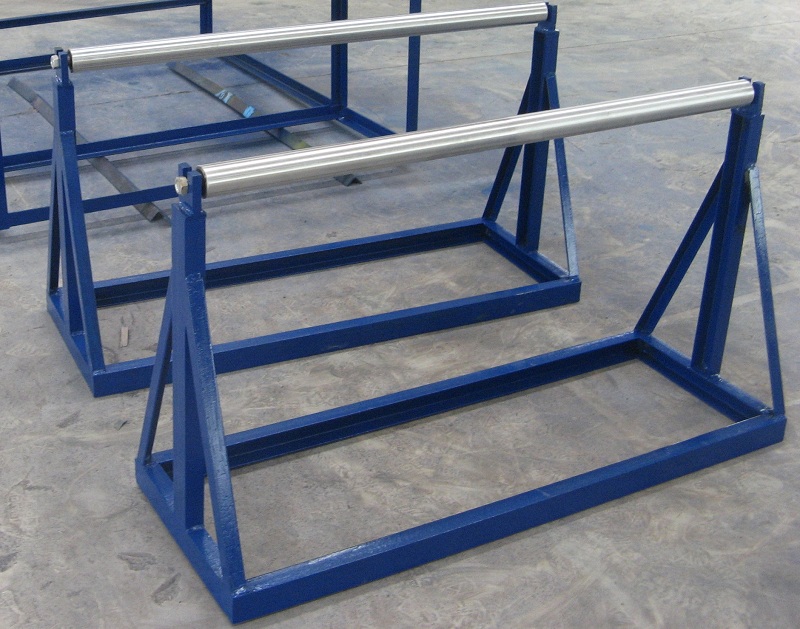

4. ชั้นวางสินค้าun-powered, 4 หน่วย

---- ตามการอ้างอิง

5. ระบบควบคุม PLC: หนึ่งชุด

ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ

รวมกับ: PLC,อินเวอร์เตอร์,หน้าจอสัมผัส,เข้ารหัส ฯลฯ

ความอดทนแบบตัดต่อความยาว± 2.0 มม

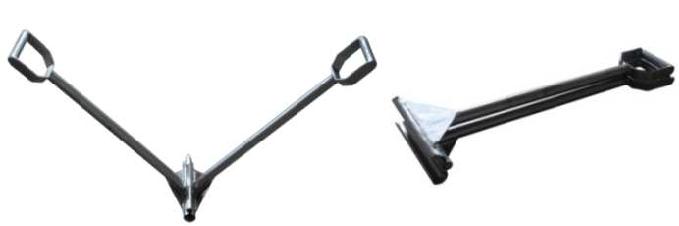

6. ก้ามปูล็อคขอบด้วยตนเองสองหน่วย (มีค่าใช้จ่ายพิเศษ US80.00 / หน่วย)

---- ตามการอ้างอิง

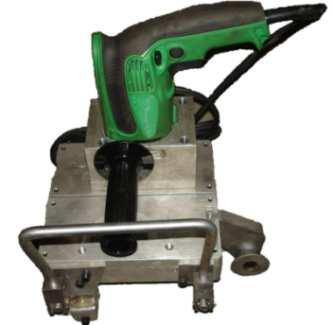

7.เครื่องตะเข็บไฟฟ้าหนึ่งหน่วย (มีราคาพิเศษ USD1500.00 / หน่วย)

---- ตามการอ้างอิง

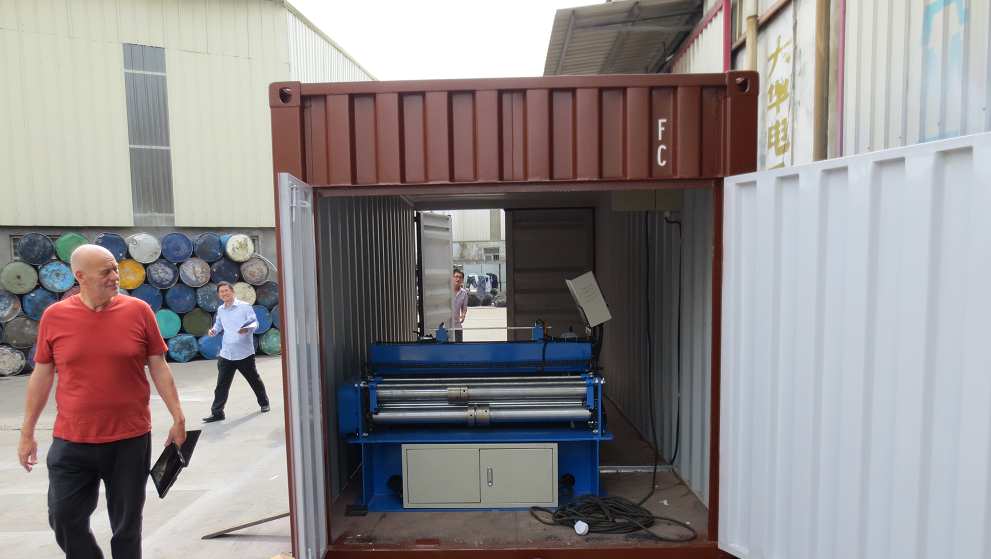

ด้วยคอนเทนเนอร์มือสอง 20'GP:

สร้างใหม่โดยผู้ขายตรวจสอบให้แน่ใจว่าการสร้างคอนเทนเนอร์เป็นความรวดเร็วและไฟฟ้าที่ปลอดภัย

II ใบเสนอราคาเครื่อง Cold Curving สำหรับโปรไฟล์ YX65-300,400,500 และเรียว

- อ้างอิง

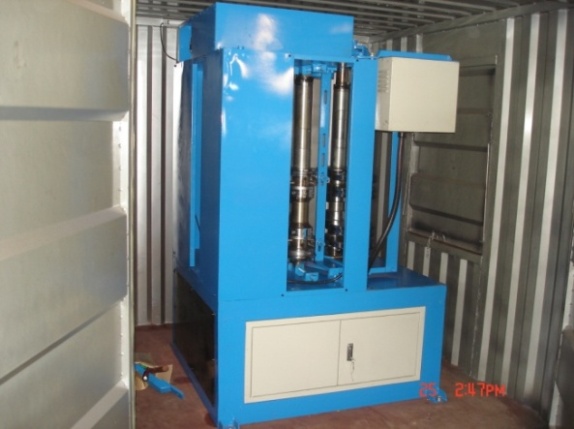

สเปคเครื่องโค้ง: การขับขี่เกียร์

ลูกกลิ้งผลิตจาก 40cr ที่มีคุณภาพสูง, กลึงซีเอ็นซี, เคลือบโครเมี่ยมแข็ง

เส้นผ่าศูนย์กลางเพลา: ф75mmกลึงแม่นยำ

มอเตอร์หลัก: 4 กิโลวัตต์

Server Motor (Schneider Electric Brand): 2kw,

ความเร็วในการขึ้นรูป: ประมาณ 12m / นาที

ระบบควบคุม PLC:

ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ

รวมกับ: PLC,อินเวอร์เตอร์,หน้าจอสัมผัส,เข้ารหัส ฯลฯ

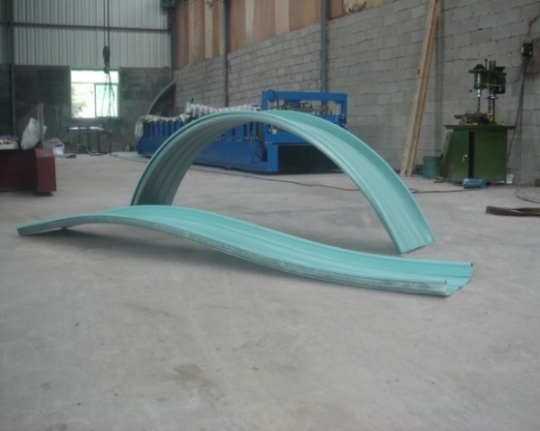

สามารถโค้งโค้งบวกและโปรไฟล์ซุ้มเชิงลบ;

แผ่นตรงสามารถโค้งได้ในครั้งเดียวแผ่นเรียวสามารถโค้งได้สองครั้ง

การตั้งค่าในเวลาเดียวกันเครื่องสามารถโค้ง 20 โค้งที่แตกต่างกันและเชิงลบที่แตกต่างกันด้วยรัศมีที่แตกต่างกัน

(สำหรับการโค้งครั้งเดียวรัศมีโค้งขั้นต่ำคือโค้งนูนโค้ง 6 เมตรเว้าโค้ง 11 เมตร)

ตัวอย่างเช่นอลูมิเนียมด้านบนความหนา 1.0 มม. และวัสดุที่อ่อนนุ่มหลังจากสองหรือสามโค้งรัศมีขั้นต่ำของอาร์คนูนสามารถเข้าถึงได้ถึง 2 เมตรด้านล่าง

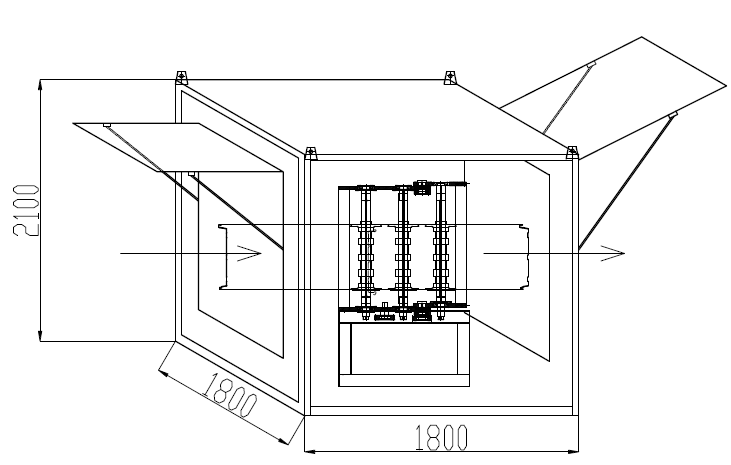

เพิ่มคอนเทนเนอร์: 1.8m × 1.8m × 2.1m

--- เป็นข้อมูลอ้างอิง

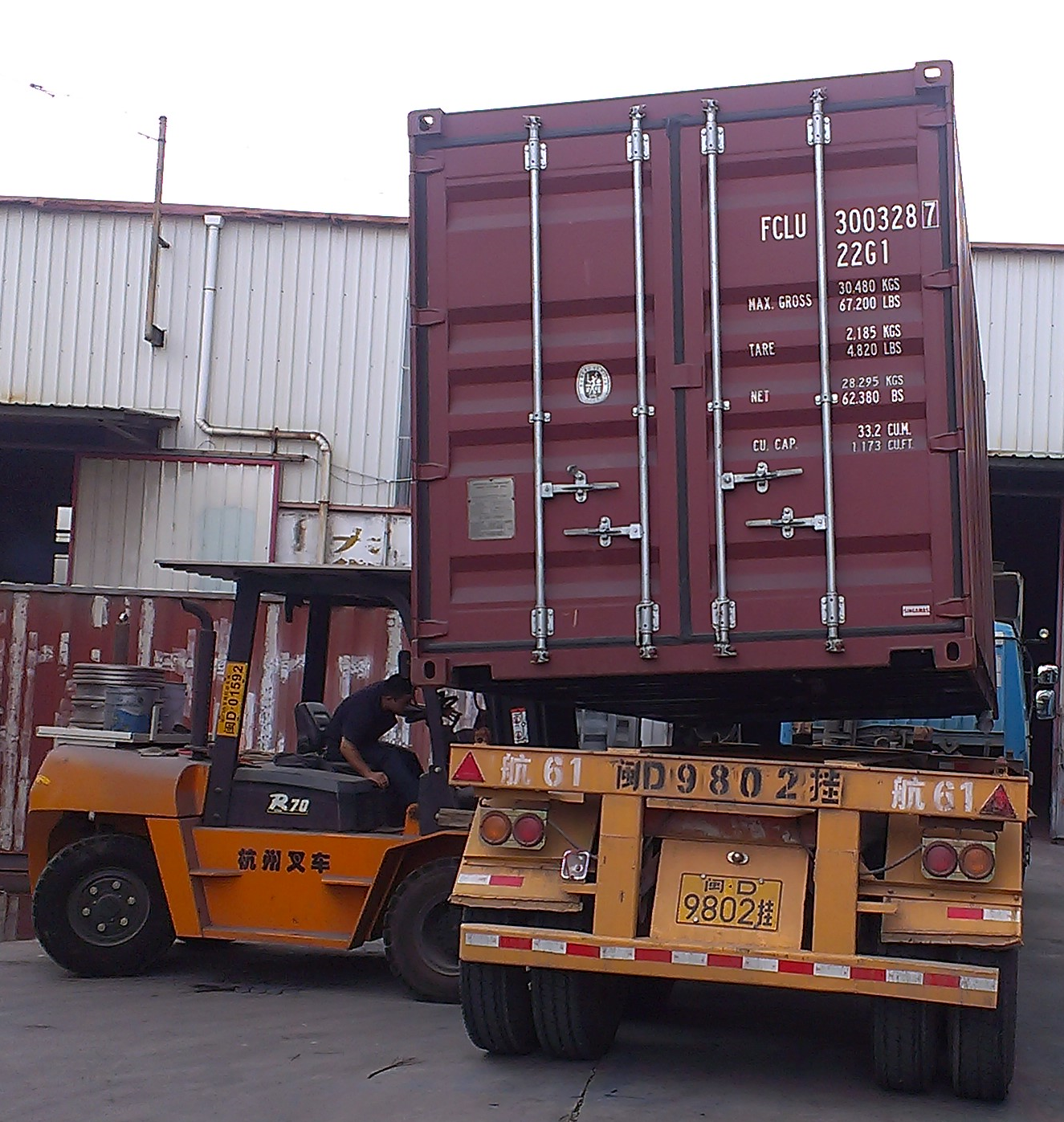

(กำลังโหลดรูปภาพคอนเทนเนอร์เพื่อการส่งออก)

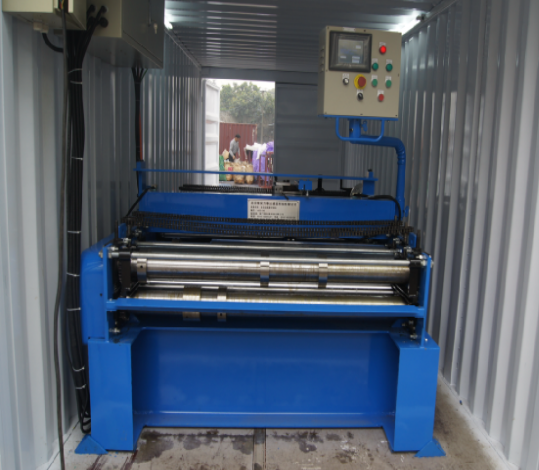

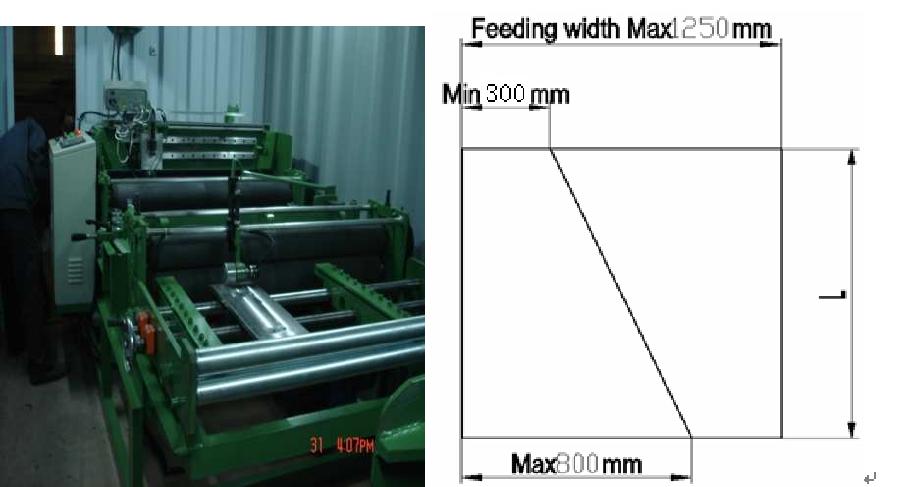

III ม้วนที่เรียบง่ายขึ้นรูป Mahcine สำหรับการตัด

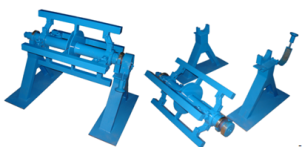

1. De-Coilerหนึ่งหน่วย

- อ้างอิง

2, พารามิเตอร์ทางเทคนิค:

เครื่องนี้ใช้ในการตัดมุมจากความหนาของขดลวด: 0.7 มม. - 1.2 มม. อลูมิเนียม

0.5mm-0.8mm, วัสดุเหล็กความตึงเครียด: G300MPA ตัดขดลวดความกว้าง: max.800mm ตัดขดลวดความกว้าง: min.300mm ความเร็วในการตัด: ประมาณ 113m / นาที

มอเตอร์หลัก = 2.2kw × 2 หน่วย

รวมกับ: PLC,อินเวอร์เตอร์,หน้าจอสัมผัส,เข้ารหัส ฯลฯ

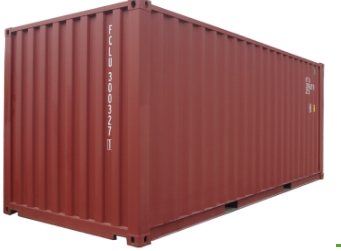

ด้วยคอนเทนเนอร์มือสอง 20'GP:

สร้างใหม่โดยผู้ขายตรวจสอบให้แน่ใจว่าการสร้างคอนเทนเนอร์เป็นความรวดเร็วและไฟฟ้าที่ปลอดภัย
