เครื่องขึ้นรูปม้วนกระเบื้องเคลือบใช้งานง่ายสำหรับ YX42-200-1000

สถานะห้องว่าง:
จำนวน:
  • YX42-200-1000
  • BMS

ถอนเงินⅰProfile

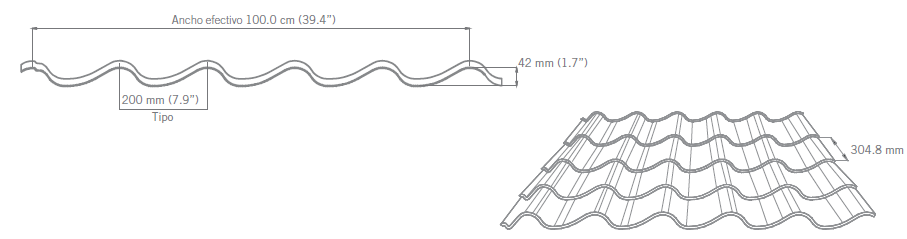

ⅱ วัสดุ:

วัสดุหนา: 0.4-0.6mm สำหรับวัสดุที่ทดสอบ: 0.5mm

การให้อาหารวัสดุความกว้าง: 1219mm

วัสดุที่ใช้บังคับ: Prepainted เหล็กชุบสังกะสี (PPGI) มีความแข็งแรงผลผลิต 245Mpa


ส่วนประกอบⅲ.Machine

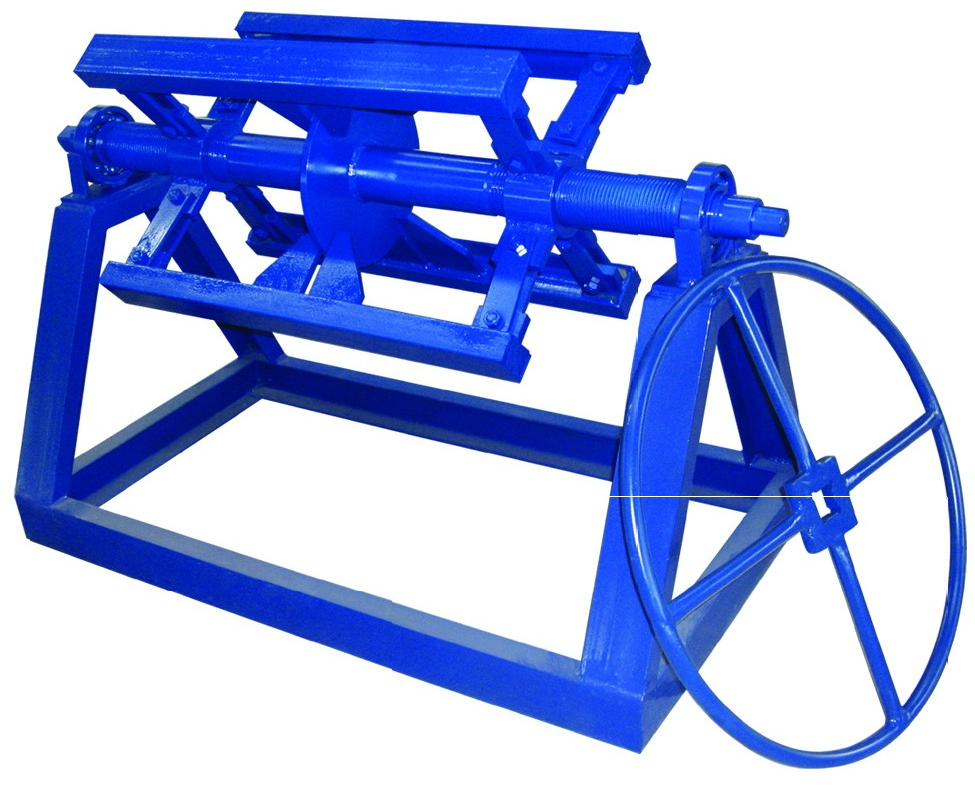

1) คู่มือการใช้ Decoiler: หนึ่งตั้ง 5 ตัน


2) เย็นโรลลิง Mill:

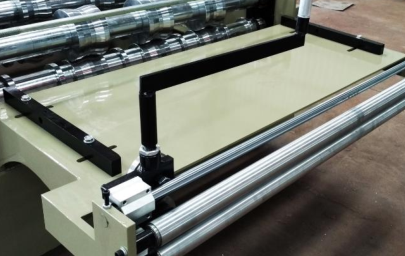

ด้วยการให้อาหารคู่มือวัสดุ

พร้อมกับคู่มือก่อนตัดดังต่อไปนี้เพื่อให้ง่ายต่อการเปลี่ยนแปลงวัสดุ:

กรอบร่างกายที่ทำจากเหล็กประเภท H350 โดยเชื่อม

ความหนาของคณะกรรมการด้าน: 18mm, ที่มีขนาดใหญ่เลื่อนขนาดส่วน: 130 * 47mm เป็นเวลานานในการทำงานที่มั่นคง(โรงงานราคาถูกใช้ 110 หรือ 90 * 42mm,ไม่สามารถทำงานที่มั่นคงสำหรับชีวิตยาว)

รถบดสั่นสะเทือนที่ผลิตจากเหล็ก 45 # กลึงซีเอ็นซี, การรักษาความร้อนยาก Chrome เคลือบ;

เพลา = เส้นผ่าศูนย์กลางф75 / 95mmความแม่นยำ machined

ขับรถมอเตอร์เกียร์ / เฟืองประมาณ18 ขั้นตอนเพื่อรูปแบบ

ขนาดโซ่:หนึ่งนิ้วกับ 18teeth

หลักมอเตอร์ = 5.5KW, การควบคุมความเร็วความถี่

ความเร็วในการขึ้นรูป approx.3m-5m / นาที (ไม่ได้คำนวณเวลาในการกดแม่พิมพ์)

ทั้งหมดน็อตสกรูกับเกรด 8.8 เพื่อให้แน่ใจว่าการแก้ไขปัญหาโครงสร้างเครื่องแน่นและยาวนานในช่วงเวลาที่เครื่องทำงานนาน

3) อุปกรณ์ติดเครื่องไฮดรอลิกและอุปกรณ์ตัด:

วิธีการกดแบบ 2 ขั้นตอน: แผ่นแคลมป์ก่อนแล้วประชาสัมพันธ์ess ซึ่งไม่พับและแตกหักเกิดขึ้นหลังจากกดทำให้รูปลักษณ์ของกระเบื้องสำเร็จรูปดูสวยงาม

ความลึกบันได = 13 มม

กรอบตัดทำจากแผ่นเหล็กขนาด 20 มม. คุณภาพสูงโดยการเชื่อม

หยุดกด, โพสต์ตัด, หยุดตัดใบมีดตัดสองชิ้น,ไม่มีการตัด Blanking ไม่มีวัสดุเสีย

ปั๊มมอเตอร์: 5.5kw; ความดันตัด: 12MPa

วัสดุตัดวัสดุ:CR12MOV (= เหล็ก D2 มีอายุการตัดอย่างน้อยหนึ่งล้านครั้ง)การรักษาความร้อนถึง HRC58-62 องศา

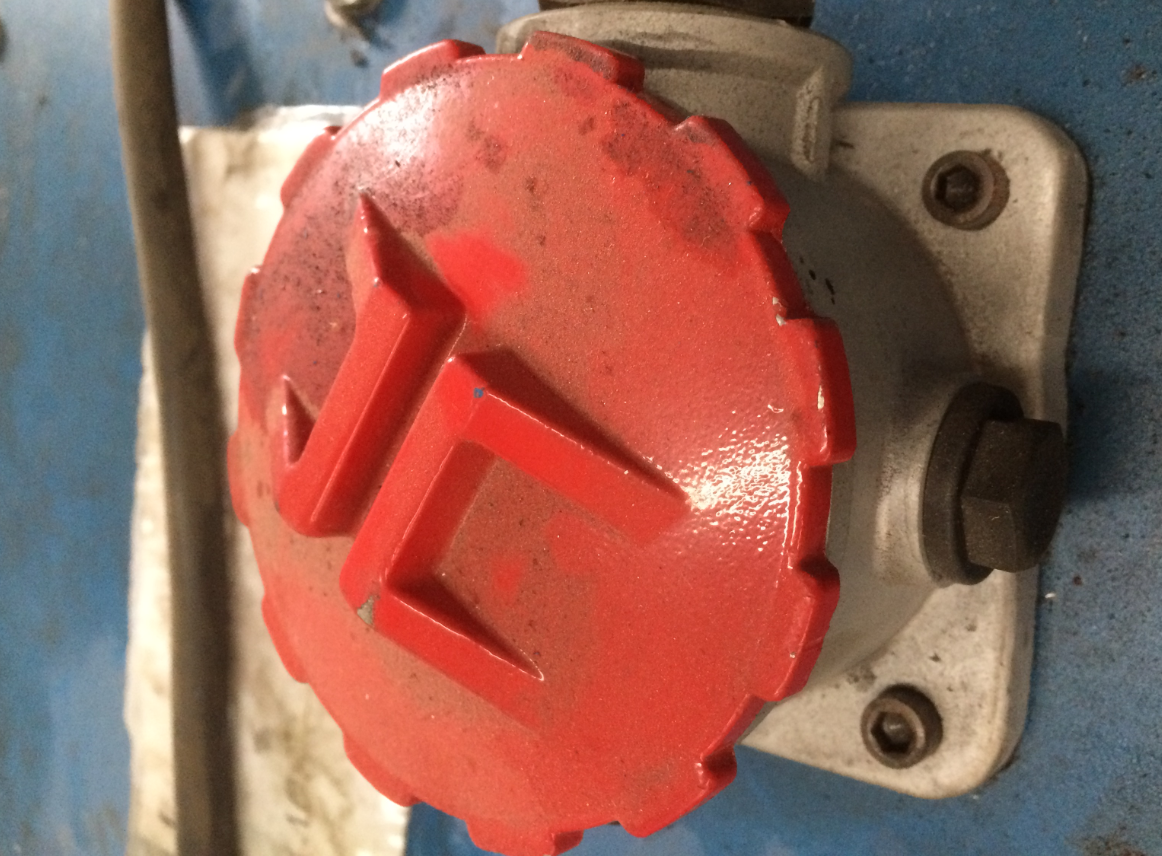

ระบบไฮดรอลิกด้วยตัวกรองน้ำมันสำหรับการกรองน้ำมันเพื่อให้แน่ใจว่าน้ำมันหมุนเวียนสะอาดและยืดอายุการใช้งานของระบบไฮดรอลิก. (ดูภาพด้านล่าง)

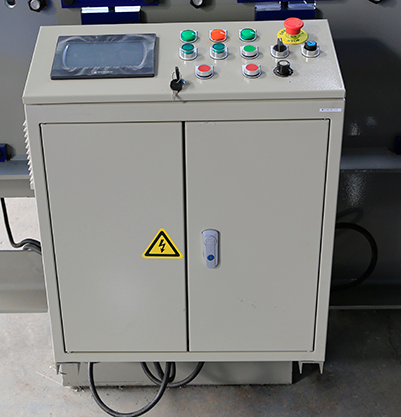

4) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ

เมื่อรวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, เข้ารหัส, ฯลฯ

ความอดทนแบบตัดต่อความยาว≤± 2 มม

ควบคุมแรงดันไฟฟ้า 24V

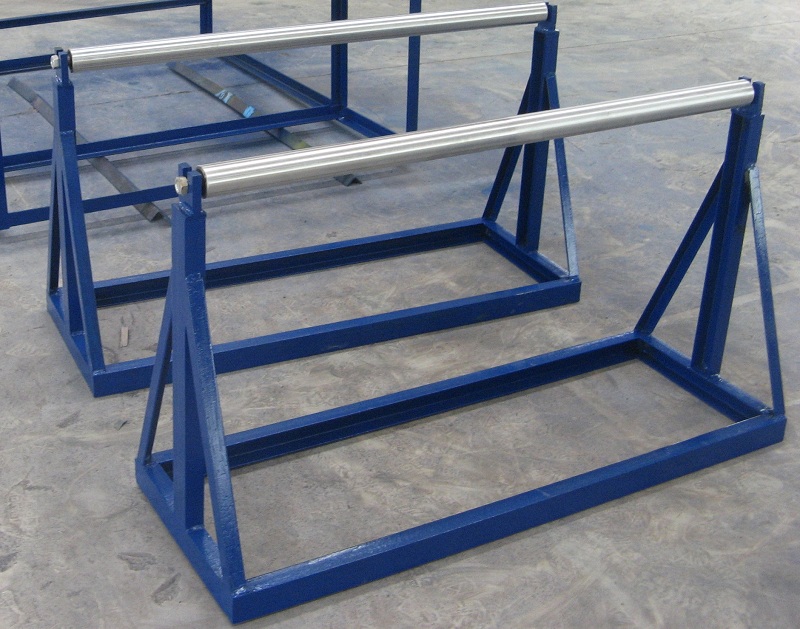

5) แร็คออก:

un-powered, สองหน่วย

ⅳ.แผนภูมิการไหล

Decoiler →การให้อาหารและเครื่องขึ้นรูปหลัก→เครื่องตัดโพสต์ไฮดรอลิ→ตู้ควบคุม PLC →ยกระดับ

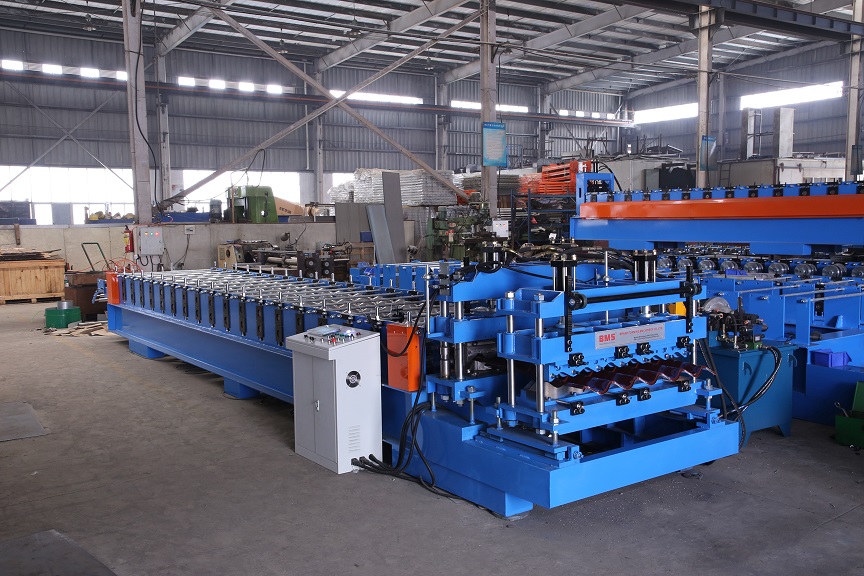

ⅴ.รูปภาพเครื่อง (เพียงสำหรับการอ้างอิง)

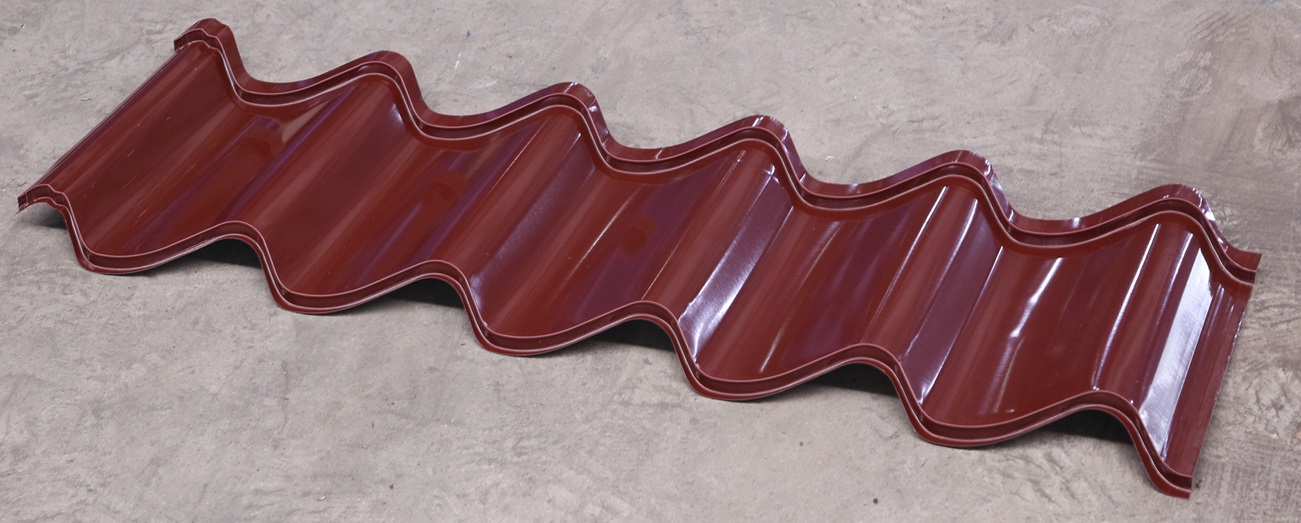

โปรไฟล์ที่เสร็จสมบูรณ์:

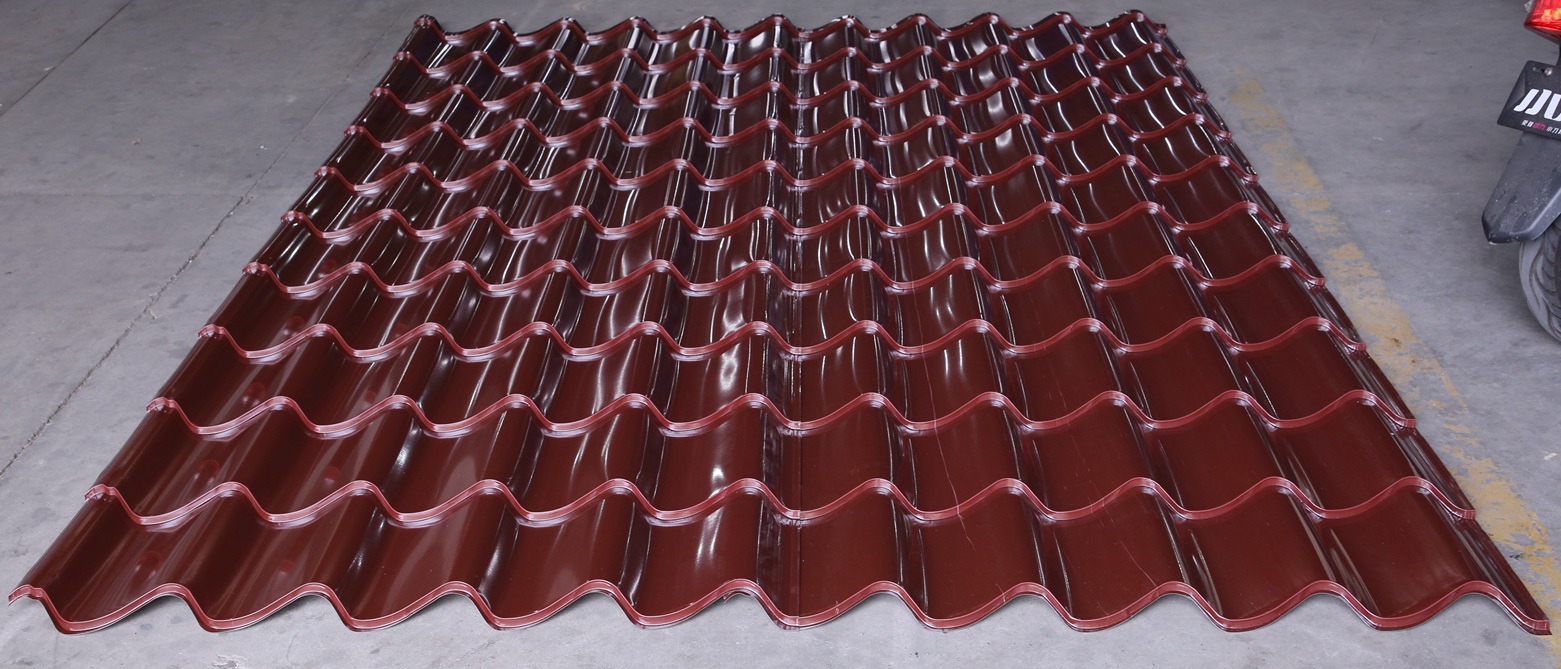

โปรไฟล์ทับซ้อนกัน:


ก่อน:
ถัดไป:
