เครื่องขึ้นรูปม้วนแผ่นหลังคาลูกฟูกสไตล์ยุโรปพร้อมใบรับรอง CE

ข้อมูลจำเพาะof

หลังคาลูกฟูกเครื่องขึ้นรูปม้วน

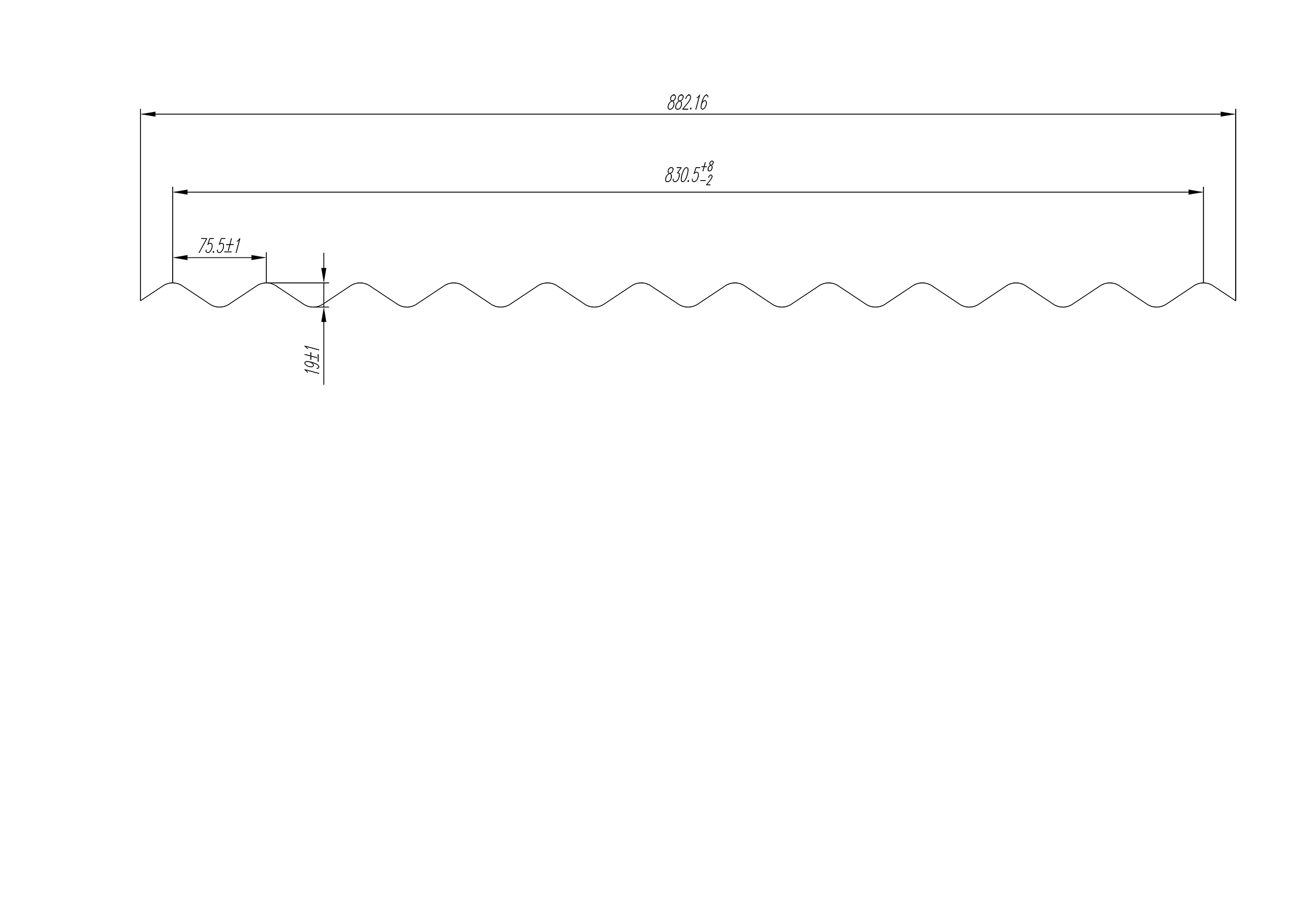

สำหรับ yx19-75.5-830.5 โปรไฟล์

ม้วนหลังคาลูกฟูกขึ้นรูปเครื่อง19-75.5-830.5คำอ้างอิง

ประวัติโดยย่อ

วัสดุ

ความกว้างที่มีประสิทธิภาพ:830.5มม. ความกว้างที่มีประสิทธิภาพความอดทน:-2 / +2มม.

ความกว้างการให้อาหาร: เกี่ยวกับ1000มม. เว้นวรรคคลื่นความอดทน: ±0.5 มม

ความหนาของวัสดุ:0.3-0.6mm ความสูงของคลื่นความอดทน: ±0.5 มม

ใช้บังคับได้วัสดุ:ppgiและ giความยาวของความอดทน: ± 1 (6m)

ม้วนเย็นเหล็ก(CRC)ด้วยความแข็งแรงของผลผลิต245-350MPaความหนาของการตรวจสอบ: 04มม.

งานติดตาม

decoiler →คู่มือก่อน-คutter →แนะนำFeeding→ม้วนFการห้อมล้อมSystem →ไฮดรอลิก

เครื่องตัดโพสต์ →ออกแร็ค

ส่วนประกอบของเครื่อง

1) Decoiler คู่มือ: หนึ่งชุด

1)เครื่องตัดล่วงหน้า

ด้วยการตัดล่วงหน้าแบบแมนนวลเพื่อการใช้งานที่ง่ายและบันทึกวัสดุ:

มันเป็นฟังก์ชั่นขั้นสูงและดีสำหรับการผลิตเพื่อประหยัดวัสดุไม่มีe

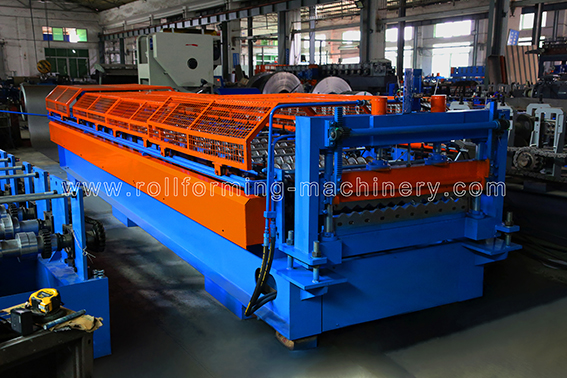

3)เครื่องหลัก

ด้วยคู่มือวัสดุให้อาหารกรอบตัวทำจากเหล็กชนิด H450โดยการเชื่อม

ความหนาผนังด้านข้าง:Q235 T18มม.;ผูกก้าน:ф22ชุบสังกะสี

ลูกกลิ้งผลิตจาก45 # เหล็ก, cncเครื่องกลึง, การรักษาความร้อน, เคลือบโครเมี่ยมแข็ง

ด้วยความหนา0.04มม.,พื้นผิวด้วยการรักษากระจก (เป็นเวลานานขึ้นและป้องกันสนิม)

ที่การรับประกันสำหรับลูกกลิ้งคือ 5 ปี

เส้นผ่าศูนย์กลางเพลา =ф75มม.ความแม่นยำกลึง

เกียร์ / เฟืองขับรถเกี่ยวกับ 18 ขั้นตอนเพื่อสร้าง

มอเตอร์หลัก（แบรนด์โพลารอยด์）=7.5kwการควบคุมความเร็วความถี่

redcucer ความเร็วเครื่องยนต์:Rชุด;

เชื่อมต่อ:Ziqiang (โดย China Top 1 แบรนด์ Donghua กลุ่ม)

ขนาดโซ่:หนึ่งนิ้วกับ 18 ฟัน

บล็อกเลื่อน:130 * 140mm;

ทั้งหมดสลักเกลียวสกรูที่มีเกรด 8.8 เพื่อให้เกิดURE แก้ไขโครงสร้างเครื่องอย่างแน่นหนาและยาวนานในระหว่างการทำงานเป็นเวลานาน

ความเร็วในการขึ้นรูปจริงสำหรับความหนาของวัสดุ0.35มม.:18-22m / นาที(ไม่รวมถึงเวลาตัด)

4)โพสต์ไฮดรอลิกการตัดDevice

โพสต์ถึงตัดหยุดเพื่อตัดสองชิ้นประเภทของการออกแบบใบมีดตัดไม่มี blanking

มอเตอร์ไฮดรอลิก:4เควตัดความดัน:0-16mpaเวลาตัด:2s

เครื่องมือตัดวัสดุ: CR12mov (= SKD11 ที่มีอายุการตัดอย่างน้อยหนึ่งล้านครั้ง),การรักษาความร้อนถึง HRC58-62 องศา

กับ2 เสาคู่มือสำหรับการตัดสนับสนุนซึ่งทำให้การตัดมีเสถียรภาพมากขึ้นและยาวนานขึ้นสำหรับการตัด

กำลังตัดถูกจัดทำโดยสถานีเครื่องยนต์ไฮดรอลิกหลัก

ระบบไฮดรอลิกด้วยตัวกรองน้ำมันสำหรับน้ำมันการกรองเพื่อตรวจสอบให้แน่ใจว่าน้ำมันหมุนเวียนสะอาดและยืดอายุการใช้งานของระบบไฮดรอลิก. (ดูภาพด้านล่าง)

5) ระบบควบคุม PLC

ควบคุมที่ปริมาณและความยาวตัดอัตโนมัติ

ป้อนการผลิตข้อมูล(ชุดการผลิตพีซีความยาว ฯลฯ ) บนหน้าจอสัมผัส

มันสามารถเสร็จสิ้นที่การผลิตโดยอัตโนมัติ.

เมื่อรวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, เข้ารหัส, ฯลฯ

ความทนทานต่อความยาว≤± 1มม.

ควบคุมแรงดันไฟฟ้า24v

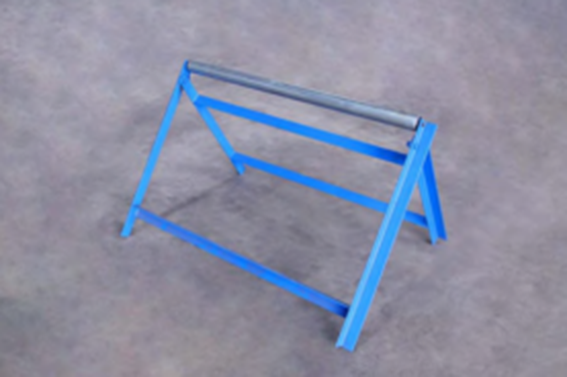

6) ออกแร็ค:ไม่ได้ขับเคลื่อนwo หน่วยด้วยลูกกลิ้งเพื่อการเคลื่อนไหวที่ง่าย

ข้อมูลจำเพาะข้างต้นและภาพถ่ายเป็นเพียงการอ้างอิงที่ถูกต้องหนึ่งอาจแตกต่างกันเล็กน้อย

และจำเป็นต้องอ้างถึงเครื่อง
