| จำนวน： | |
|---|---|
YX18.5-80-800
BMS

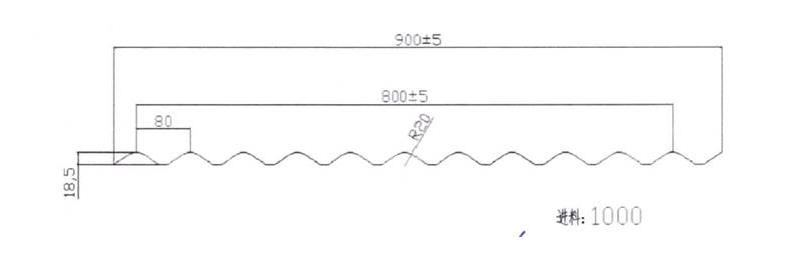

ข้อมูลจำเพาะof
หลังคาลูกฟูกเครื่องขึ้นรูปม้วน
สำหรับโปรไฟล์ YX18.5-80-800
ม้วนหลังคาลูกฟูกขึ้นรูปเครื่อง18.5-80-800คำอ้างอิง
ประวัติโดยย่อ
วัสดุ
ความกว้างที่มีประสิทธิภาพ:800มม. ความกว้างที่มีประสิทธิภาพความอดทน:-2 / +2มม.
ความกว้างการให้อาหาร: เกี่ยวกับ1000มม. เว้นวรรคคลื่นความอดทน: ±0.5 มม
ความหนาของวัสดุ: 035-045mm ความสูงของคลื่นความอดทน: ±0.5 มม
ใช้บังคับได้วัสดุ:ppgiและ giความยาวของความอดทน: ± 1 (6m)
ม้วนเย็นเหล็ก(CRC)ด้วยความแข็งแรงของผลผลิต235-345MPaความหนาของการตรวจสอบ: 04มม.

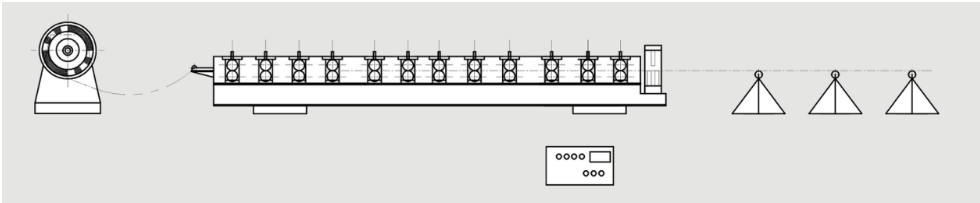

งานติดตาม
decoiler →คู่มือก่อน-คutter →แนะนำFeeding→ม้วนFการห้อมล้อมSystem →ไฮดรอลิก
เครื่องตัดโพสต์ →ออกแร็ค
ส่วนประกอบของเครื่อง

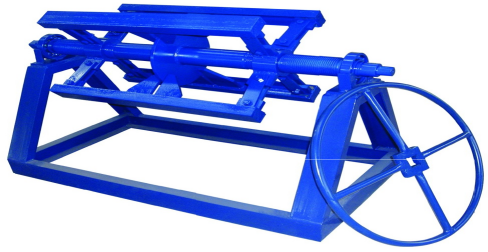

1) Decoiler คู่มือ: หนึ่งชุด
% 1)เครื่องตัดล่วงหน้า
ด้วยการตัดล่วงหน้าแบบแมนนวลเพื่อการใช้งานที่ง่ายและบันทึกวัสดุ:
มันเป็นฟังก์ชั่นขั้นสูงและดีสำหรับการผลิตเพื่อประหยัดวัสดุไม่มีe
3)เครื่องหลัก
ขนาดเครื่อง (l * w * h):เกี่ยวกับ8500mm * 1500mm * 1200mm

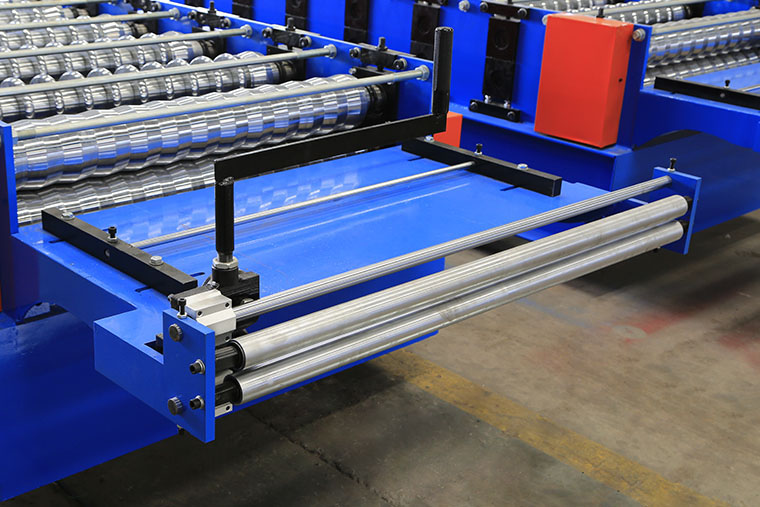

ด้วยคู่มือวัสดุให้อาหารกรอบตัวทำจากเหล็กชนิด H450โดยการเชื่อม
ความหนาผนังด้านข้าง:Q235 T18มม.;ผูกก้าน:ф22ชุบสังกะสี
ลูกกลิ้งผลิตจาก45 # เหล็ก, cncเครื่องกลึง, การรักษาความร้อน, เคลือบโครเมี่ยมแข็ง
ด้วยความหนา0.04มม.,พื้นผิวด้วยการรักษากระจก (เป็นเวลานานขึ้นและป้องกันสนิม)
ที่การรับประกันสำหรับลูกกลิ้งคือ 5 ปี
เส้นผ่าศูนย์กลางเพลา =ф75 / 85มม.ความแม่นยำกลึง
เกียร์ / เฟืองขับรถเกี่ยวกับ 18 ขั้นตอนเพื่อสร้าง
มอเตอร์หลัก（แบรนด์โพลารอยด์）=7.5kwการควบคุมความเร็วความถี่
redcucer ความเร็วเครื่องยนต์:Rชุด;
เชื่อมต่อ:Ziqiang (โดย China Top 1 แบรนด์ Donghua กลุ่ม)
ขนาดโซ่:หนึ่งนิ้วกับ 18 ฟัน
บล็อกเลื่อน:130 * 140mm;
ทั้งหมดสลักเกลียวสกรูที่มีเกรด 8.8 เพื่อให้เกิดURE แก้ไขโครงสร้างเครื่องอย่างแน่นหนาและยาวนานในระหว่างการทำงานเป็นเวลานาน
ความเร็วในการขึ้นรูปจริงสำหรับความหนาของวัสดุ0.35มม.: 20m / นาที (ไม่รวมถึงเวลาตัดหากรวมถึงเวลาตัดความเร็วในการผลิตจะเป็น18m / นาที)

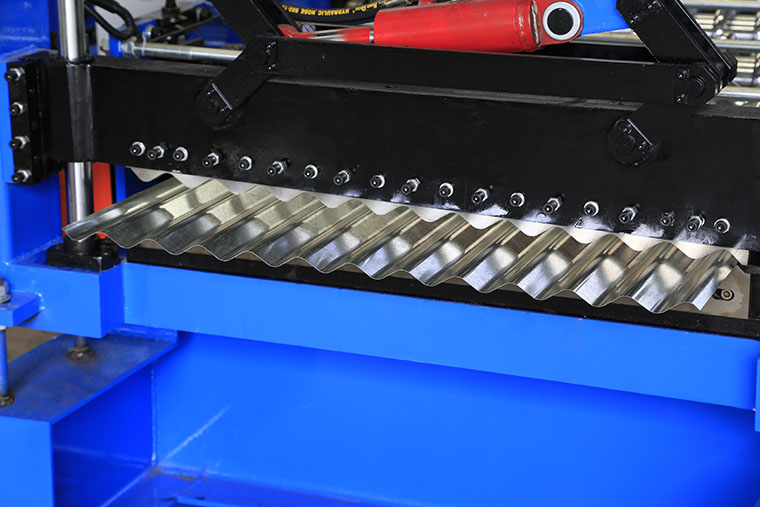

4)โพสต์ไฮดรอลิกการตัดDevice
โพสต์ถึงตัดหยุดเพื่อตัดสองชิ้นประเภทของการออกแบบใบมีดตัดไม่มี blanking
มอเตอร์ไฮดรอลิก:3เควตัดความดัน:0-16mpaเวลาตัด:2s
เครื่องมือตัดวัสดุ: CR12mov (= SKD11 ที่มีอายุการตัดอย่างน้อยหนึ่งล้านครั้ง),การรักษาความร้อนถึง HRC58-62 องศา
กับ2 เสาคู่มือสำหรับการตัดสนับสนุนซึ่งทำให้การตัดมีเสถียรภาพมากขึ้นและยาวนานขึ้นสำหรับการตัด
กำลังตัดถูกจัดทำโดยสถานีเครื่องยนต์ไฮดรอลิกหลัก

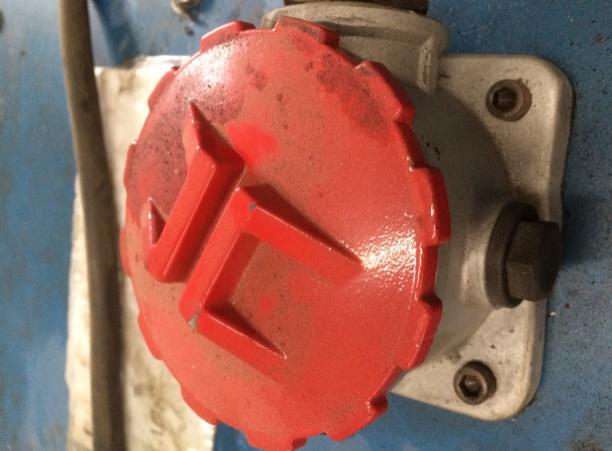

ระบบไฮดรอลิกด้วยตัวกรองน้ำมันสำหรับน้ำมันการกรองเพื่อตรวจสอบให้แน่ใจว่าน้ำมันหมุนเวียนสะอาดและยืดอายุการใช้งานของระบบไฮดรอลิก. (ดูภาพด้านล่าง)

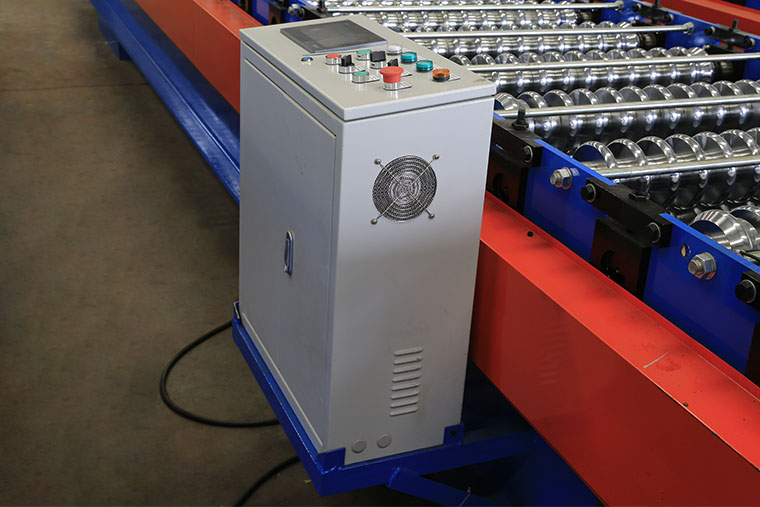

5) ระบบควบคุม PLC
ควบคุมที่ปริมาณและความยาวตัดอัตโนมัติ
ป้อนการผลิตข้อมูล(ชุดการผลิตพีซีความยาว ฯลฯ ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นที่การผลิตโดยอัตโนมัติ.
เมื่อรวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, เข้ารหัส, ฯลฯ
ความทนทานต่อความยาว≤± 1มม.
ควบคุมแรงดันไฟฟ้า24v

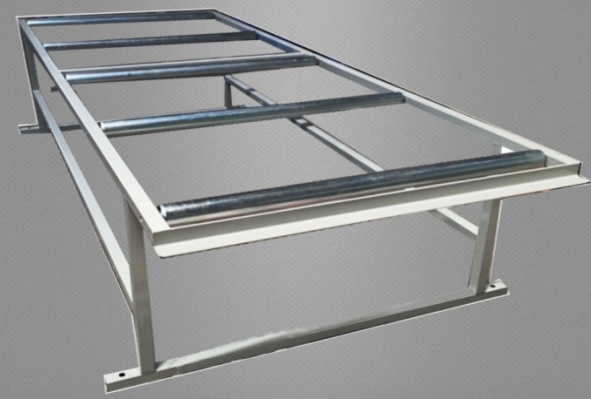

6) ออกแร็ค:ไม่ได้ขับเคลื่อนwo หน่วยด้วยลูกกลิ้งเพื่อการเคลื่อนไหวที่ง่าย
ข้อมูลจำเพาะข้างต้นและภาพถ่ายเป็นเพียงการอ้างอิงที่ถูกต้องหนึ่งอาจแตกต่างกันเล็กน้อย
และจำเป็นต้องอ้างถึงเครื่อง
