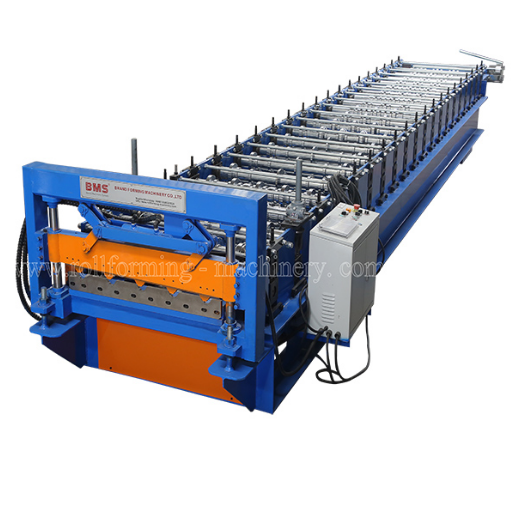

เครื่องขึ้นรูปแผงหลังคาความกว้างที่มีประสิทธิภาพ 1,000 มม. พร้อม Decoiler ไฮดรอลิก 7 ตัน

ข้อมูลจำเพาะof

เครื่องขึ้นรูปม้วนแผงหลังคา

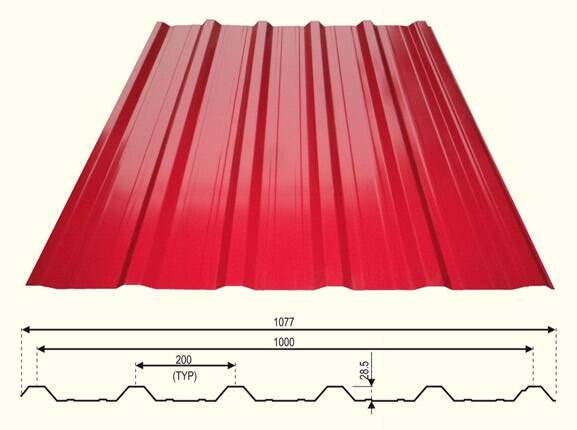

การวาดภาพโปรไฟล์

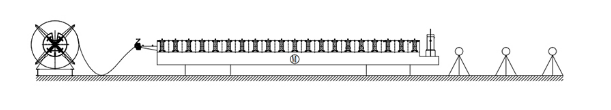

แผนภาพการไหล

decoiler →คู่มือตัดก่อนter →แนะนำ การให้อาหาร→การขึ้นรูปม้วนระบบ→เครื่องตัดโพสต์ไฮดรอลิก →ออกแร็ค

วัสดุ

ความหนาของวัสดุ:0.4-0.6ความกว้างที่มีประสิทธิภาพ MM:1000มม.

วัสดุที่ใช้งานได้: เหล็กชุบสังกะสีแบบ prepainted (PPGI), PPGL, ACGLด้วยความแข็งแรงของผลผลิต750mpa

ความอดทนความกว้างที่มีประสิทธิภาพ: ± 5 มม. ความอดกลั้นระยะห่างของคลื่น: ± 1 มม

ความทนทานต่อความสูงของคลื่น: ± 1 มม. ความอดทนตัดต่อความยาว≤± 1 มม

ส่วนประกอบของเครื่อง

1)ไฮดรอลิก 7tdecoiler: หนึ่งชุด

2)โรงงานกลิ้งเย็น:

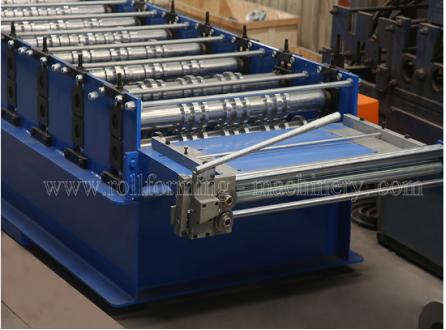

★อุปกรณ์ให้อาหารคู่มือ

★เครื่องตัดล่วงหน้าด้วยตนเอง

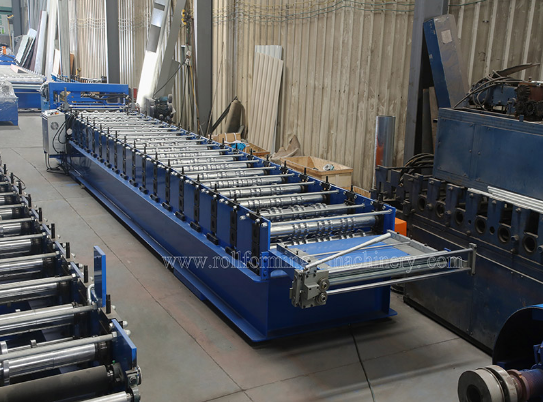

★ระบบการขึ้นรูปม้วน

ระบบการขึ้นรูปม้วนประกอบด้วย กรอบเครื่องชิ้นส่วนเกียร์และการสร้างกลุ่มลูกกลิ้งเป็นต้น

1)กรอบตัวทำจากH450ประเภทเหล็กโดยการเชื่อมความหนาของบอร์ดด้านข้าง:18 มม

2) ลูกกลิ้ง adopts 45 # หลังจากการปลอม, ความแม่นยำเครื่องจักรกลซีเอ็นซีความร้อนการรักษา. ส่วนหนึ่งของลูกกลิ้งติดตั้งตลับลูกปืน

3) เพลาลูกกลิ้ง adopts 45 # หลังจากการชุบแข็งและแบ่งเบาบรรเทาเคลือบด้วยความหนา 0.04 มม. (สำหรับชีวิตที่ยาวนานขึ้นและป้องกันสนิม)，

4) กลุ่มลูกกลิ้งที่ต่ำกว่าถูกหมุนโดยโซ่และมอเตอร์ชิ้นส่วนของลูกกลิ้งบนและล่างถูกขับเคลื่อนด้วยเกียร์

5) การปรับช่องว่างลูกกลิ้งบนและล่างด้วยสกรูมือเพื่อปรับให้เข้ากับแผ่นที่มีความหนาที่แตกต่างกัน

6) โซ่:Ziqiang (โดย China Top 1 แบรนด์ Donghua กลุ่ม)

7)เส้นผ่าศูนย์กลางเพลา:φ80 / 95 มม, ความแม่นยำกลึง

8) สลักเกลียวสกรูทั้งหมดด้วยเกรด 8.8 (โรงงานราคาถูกใช้เกรดต่ำ 4.8)เพื่อให้แน่ใจว่าการแก้ไขโครงสร้างเครื่องอย่างแน่นหนาและยาวนานในระหว่างการทำงานเป็นเวลานาน

9) การขับขี่มอเตอร์, เกียร์เกียร์เกียร์,20 ขั้นตอนเพื่อสร้าง

10) เซอร์โวมอเตอร์7.5kwความเร็วในการควบคุมความเร็วความถี่ความเร็วประมาณ20-25m / นาที

★ระบบการตัดโพสต์ไฮดรอลิก

1)มอเตอร์ไฮดรอลิก:4kwช่วงความดันไฮดรอลิก:0-16Mpa,เวลาตัด: 2s

2)ตัดหลังจากการขึ้นรูปม้วนหยุดตัดไม่มี blanking; เครื่องมือตัดวัสดุ adoptsแม่พิมพ์เหล็ก CR12MOV (=SKD11 เหล็กอายุการตัดอย่างน้อยหนึ่งล้านครั้ง)

3) กำลังตัดให้บริการโดยสถานีเครื่องยนต์ไฮดรอลิกหลัก

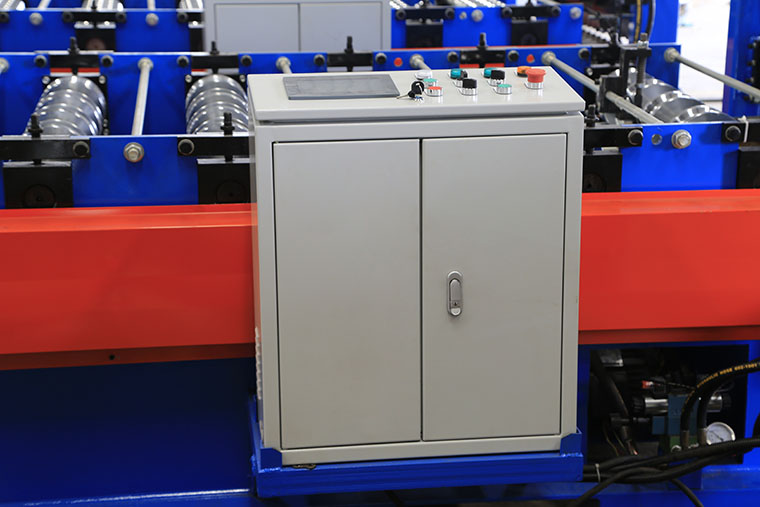

★ระบบควบคุม PLC

1) ใช้เทคโนโลยีการควบคุม PLC เทคโนโลยีการควบคุมความเร็วความถี่ตัวแปรเพื่อตระหนักถึงการผลิตอัตโนมัติของเครื่องทั้งหมด

2) ระบบให้ส่วนต่อประสานกับเครื่องจักรที่เป็นมิตรสามารถตั้งค่าแบทช์ความยาวของชิ้นงานปริมาณ ฯลฯ

3) ใช้งานโหมด:ปุ่มสัมผัสหน้าจอสัมผัส + ปุ่ม

4) จำนวนตัวเข้ารหัสที่มีการนับตัวเลขและฟังก์ชั่นความยาวการนับ

★ยกแร็ค

สามหน่วยขับเคลื่อนด้วยการเปิดใช้งานง่าย

★แสดงผลิตภัณฑ์
