เครื่องขึ้นรูปม้วนสามชั้นสำหรับโปรไฟล์กล่องและแผ่นลูกฟูกและกระเบื้องเคลือบ

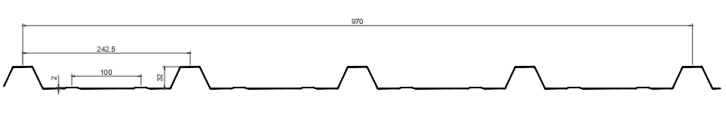

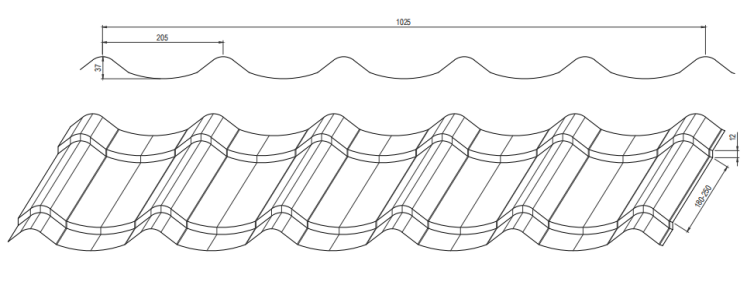

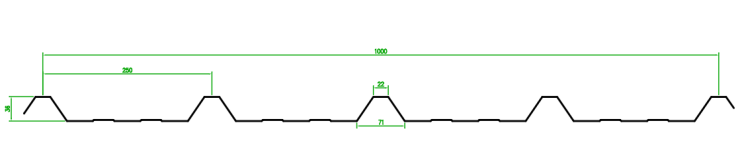

การวาดโปรไฟล์

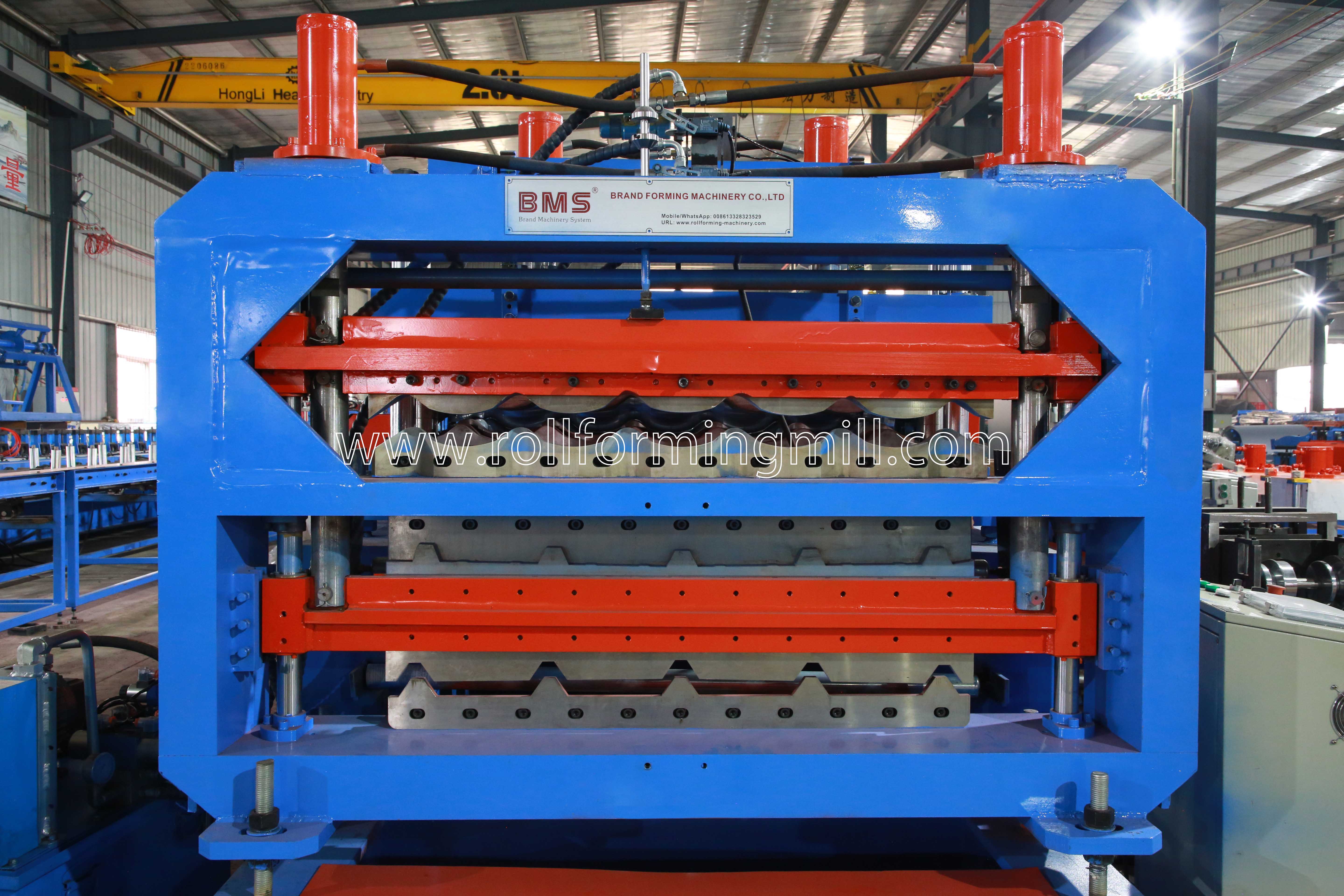

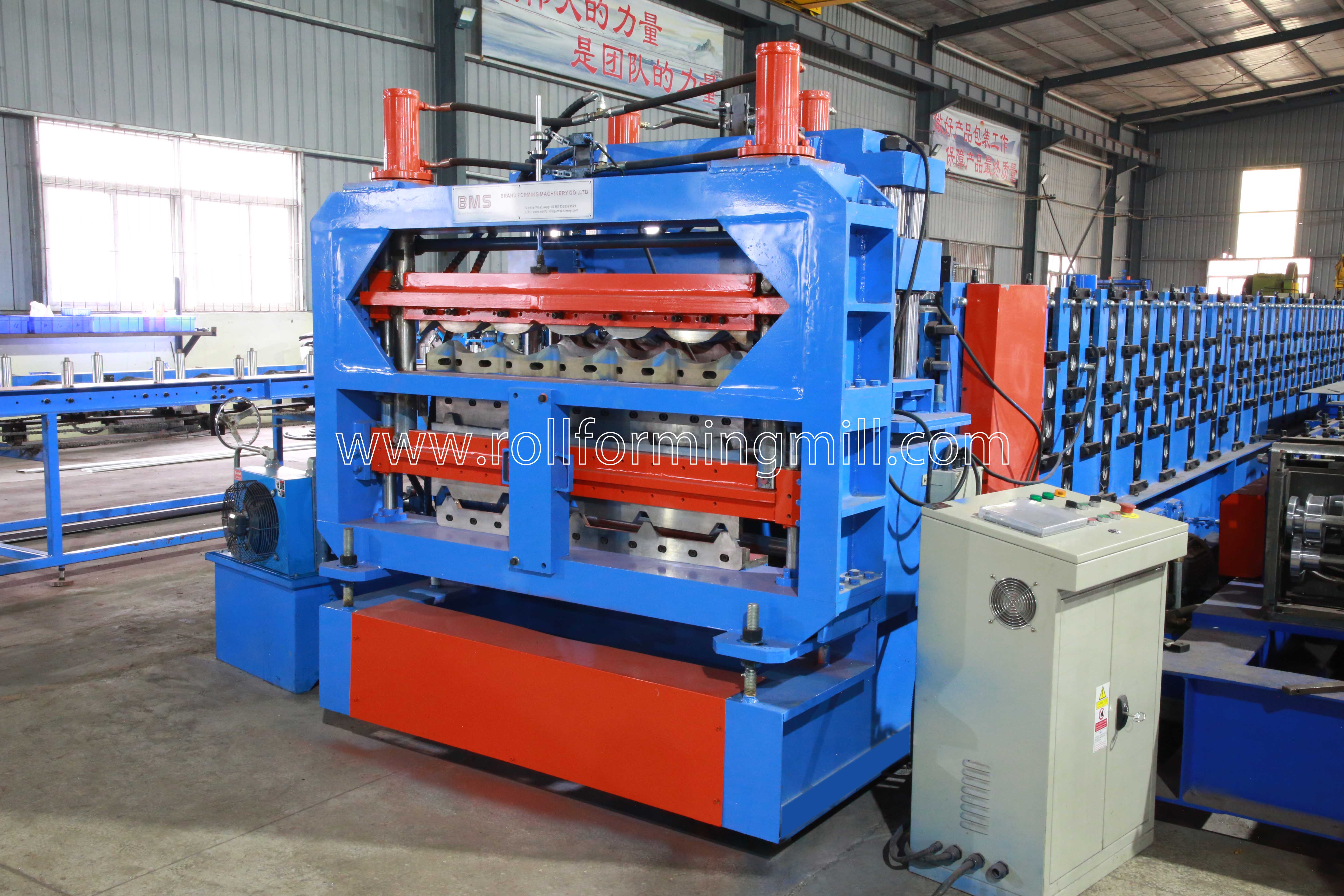

เครื่องขึ้นรูปม้วนสามชั้น นี้ ได้รับการออกแบบอย่างชาญฉลาดเพื่อผลิตโปรไฟล์หลังคาที่แตกต่างกันสามโปรไฟล์ในบรรทัดเดียวขนาดกะทัดรัด: แผ่น ลูกฟูก , โปรไฟล์กล่อง (โปรไฟล์สี่เหลี่ยมคางหมู) และ กระเบื้อง เคลือบ การออกแบบที่หลากหลายนี้ช่วยให้ผู้ผลิตสามารถตอบสนองความต้องการของตลาดที่หลากหลายสำหรับแผงหลังคาและผนัง ในขณะที่ลดการลงทุนเครื่องจักรและความต้องการพื้นที่โรงงานลงอย่างมาก

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติและคุณประโยชน์ของเครื่องจักร

• ใช้งานได้หลากหลายแบบ 3-in-1 ผ่านระบบคลัตช์: สลับระหว่างการผลิตโปรไฟล์กล่อง (สี่เหลี่ยมคางหมู) แผ่นลูกฟูก และกระเบื้องเคลือบได้อย่างราบรื่น ความสามารถแบบอเนกประสงค์นี้เพิ่มความยืดหยุ่นในการผลิตให้สูงสุด ในขณะเดียวกันก็ประหยัดการลงทุนด้านอุปกรณ์ที่สำคัญ ค่าขนส่งทางทะเล และพื้นที่โรงงานอันมีค่า
• แรงเฉือนโพสต์ที่มีความแม่นยำสูง: กลไกการตัดถูกนำทางโดยเพลาแบริ่งที่แข็งแกร่ง 4 อัน ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงและการตัดแผงสำเร็จรูปที่ปราศจากเสี้ยน การออกแบบนี้ช่วยยืดอายุการใช้งานของใบมีดตัดและรับประกันความคมที่สะอาดสำหรับทุกแผ่น
• โครงสร้างที่ทนทาน: สร้างด้วยโครงฐาน H450 สำหรับงานหนักและลูกกลิ้งเหล็ก 45# พร้อมการเคลือบฮาร์ดโครม เครื่องจักรนี้ให้ความเสถียรและความทนทานต่อการสึกหรอเป็นพิเศษสำหรับการผลิตต่อเนื่องในระยะยาว

ขั้นตอนการผลิต

Decoiler แบบแมนนวล → อุปกรณ์นำทางการให้อาหาร → ระบบการขึ้นรูปม้วน → อุปกรณ์ตัดโพสต์ไฮดรอลิก → ออกจากชั้นวาง → ระบบควบคุม PLC

ขั้นตอนการทำงานที่คล่องตัวช่วยให้มั่นใจได้ว่าการประมวลผลอย่างต่อเนื่องและเป็นอัตโนมัติจากขดลวดโลหะดิบเพื่อตัดแผ่นหลังคาสำเร็จรูปอย่างแม่นยำ ลดการแทรกแซงด้วยตนเอง และเพิ่มผลผลิตโดยรวม

รายละเอียดส่วนประกอบหลัก

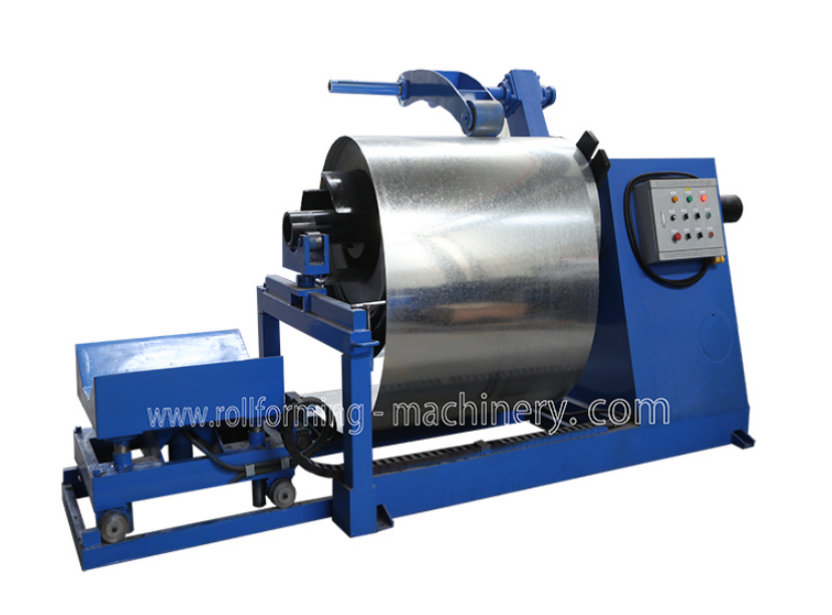

1) Decoiler ไฮดรอลิก 8 ตัน (หนึ่งชุด)

• มีการควบคุมอัตโนมัติสำหรับการหดตัวของรูด้านในของคอยล์เหล็กและการหยุดที่แม่นยำ ช่วยให้มั่นใจในการขนถ่ายวัสดุที่ปลอดภัยและมีประสิทธิภาพ
• สูงสุด ความกว้างการป้อน: 1250 มม.
• ช่วง ID คอยล์: 508 มม. ± 30 มม.
• ความจุในการโหลด: 8 ตัน เหมาะอย่างยิ่งสำหรับคอยล์อุตสาหกรรมหนัก

2) อุปกรณ์แนะนำการให้อาหาร

ตำแหน่งนำทางสามารถปรับได้ด้วยตนเองได้อย่างง่ายดายเพื่อรองรับความกว้างของวัสดุที่แตกต่างกัน ทำให้มั่นใจได้ว่าแผ่นเหล็กเข้าสู่ระบบการขึ้นรูปม้วนอย่างแม่นยำโดยไม่มีการเบี่ยงเบน

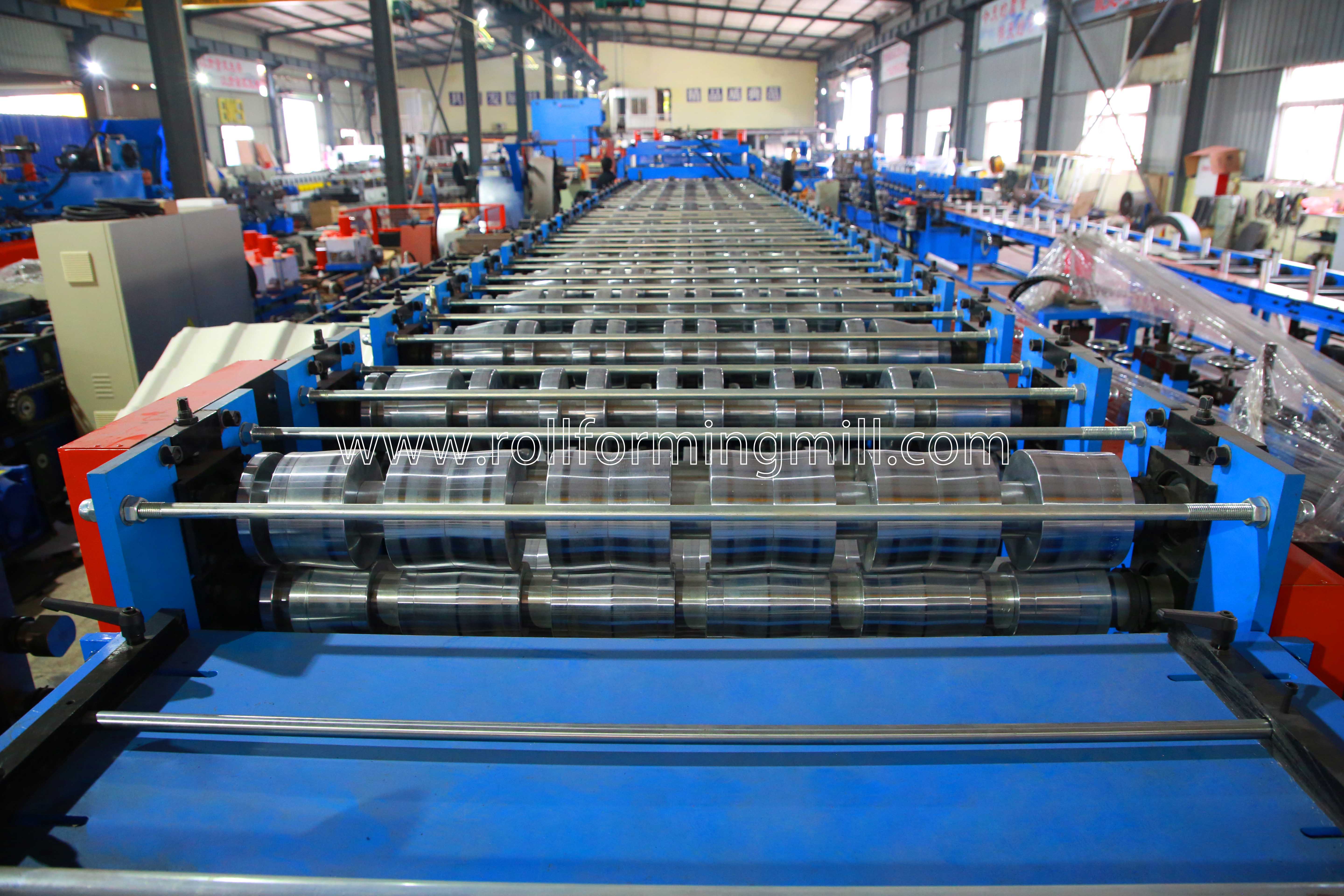

3) เครื่องขึ้นรูปม้วนหลัก

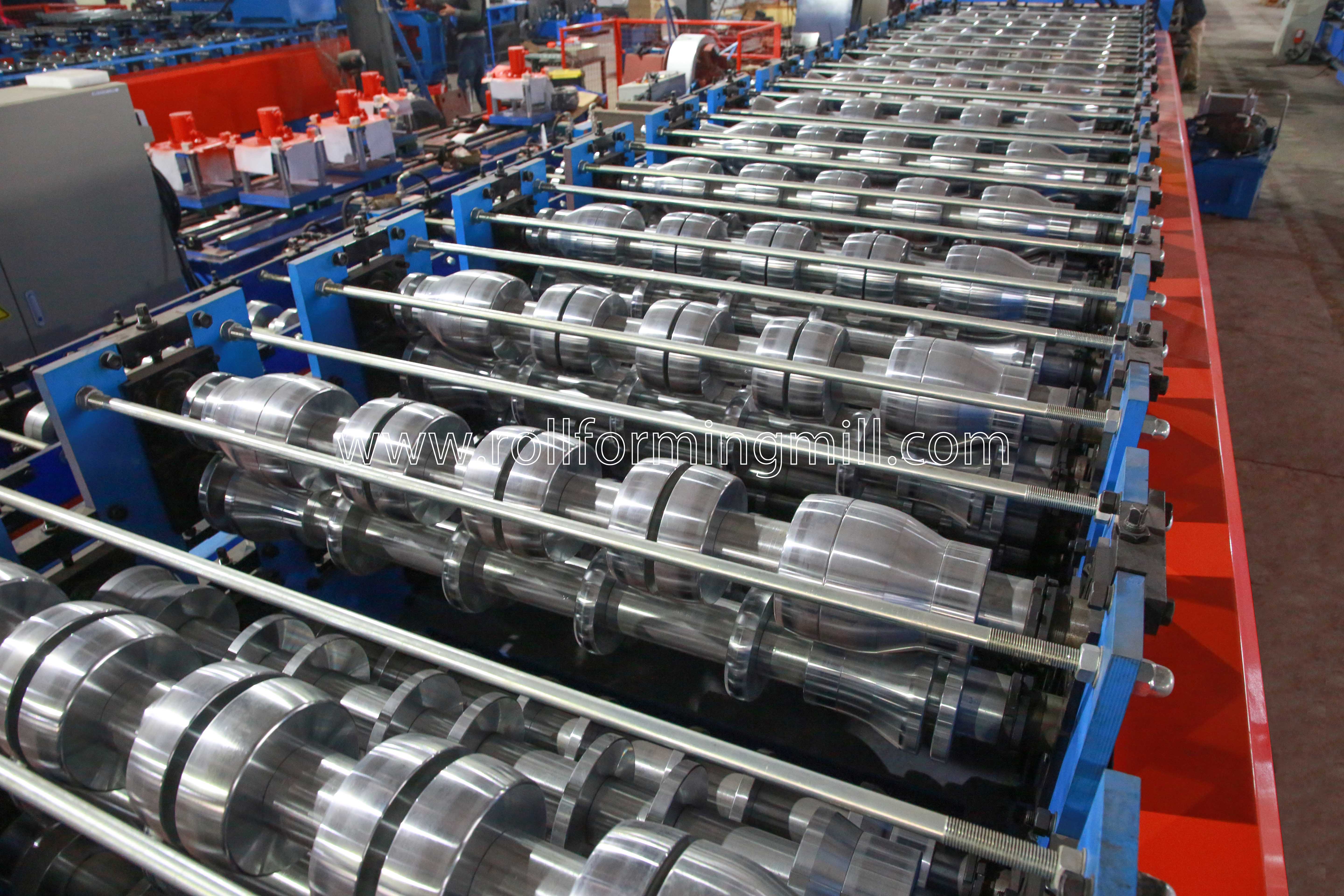

• ลูกกลิ้ง: ผลิตจากเหล็กกลึงความแม่นยำสูง 45# เคลือบโครเมียมแข็ง (หนา 0.5 มม.) พร้อมการเคลือบกระจกเพื่ออายุการใช้งานที่ยาวนานขึ้นและประสิทธิภาพการป้องกันสนิมที่ดีเยี่ยม
• เพลา: ทำจาก เหล็ก 45# ซึ่งมีกระบวนการชุบแข็งและแบ่งเบาบรรเทาด้วยการชุบฮาร์ดโครมเพื่อป้องกันการเสียรูปภายใต้ภาระหนัก
• โครงตัวถัง: สร้างจาก เหล็กประเภท 450# H โดยการเชื่อมที่แข็งแกร่ง ให้รากฐานที่ปราศจากการสั่นสะเทือนระหว่างการผลิตด้วยความเร็วสูง

4) อุปกรณ์ตัดโพสต์ไฮดรอลิก

• ใบมีดตัด: หลอมจากแม่พิมพ์เหล็กกล้า Cr12MoV คุณภาพสูง พร้อมการอบชุบด้วยความร้อนขั้นสูง (HRC58-62) เพื่อรับประกันการตัดที่คม แม่นยำ และไม่มีเสี้ยน
• โครงเครื่องตัด: เชื่อมจากแผ่นเหล็กพรีเมี่ยม 18 มม. เพื่อความแข็งแกร่งสูงสุด
• กำลังไฮดรอลิก: ขับเคลื่อนด้วย มอเตอร์ไฮดรอลิก 4KW พร้อมช่วงแรงดัน 0-16Mpa ทำให้มั่นใจได้ถึงการตัดที่ทรงพลังและรวดเร็ว

5) ระบบควบคุม PLC

• ควบคุมปริมาณการผลิตและความยาวของการตัดโดยอัตโนมัติ ช่วยลดการสูญเสียวัสดุและต้นทุนแรงงานได้อย่างมาก
• ผู้ปฏิบัติงานสามารถป้อนข้อมูลการผลิต (ขนาดชุด ชิ้น ความยาว ฯลฯ) ได้อย่างง่ายดายผ่านอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย
• ผสานรวมกับส่วนประกอบระดับชั้นนำ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส และตัวเข้ารหัส ทำให้มั่นใจในความน่าเชื่อถือสูงและการซิงโครไนซ์ที่แม่นยำ

6) Exit Rack (สามยูนิต)

ออกแบบมาเพื่อรับและวางแผงหลังคาสำเร็จรูปอย่างปลอดภัยขณะออกจากอุปกรณ์ตัด ป้องกันรอยขีดข่วนบนพื้นผิวและอำนวยความสะดวกในการเคลื่อนย้ายรถยกได้ง่าย

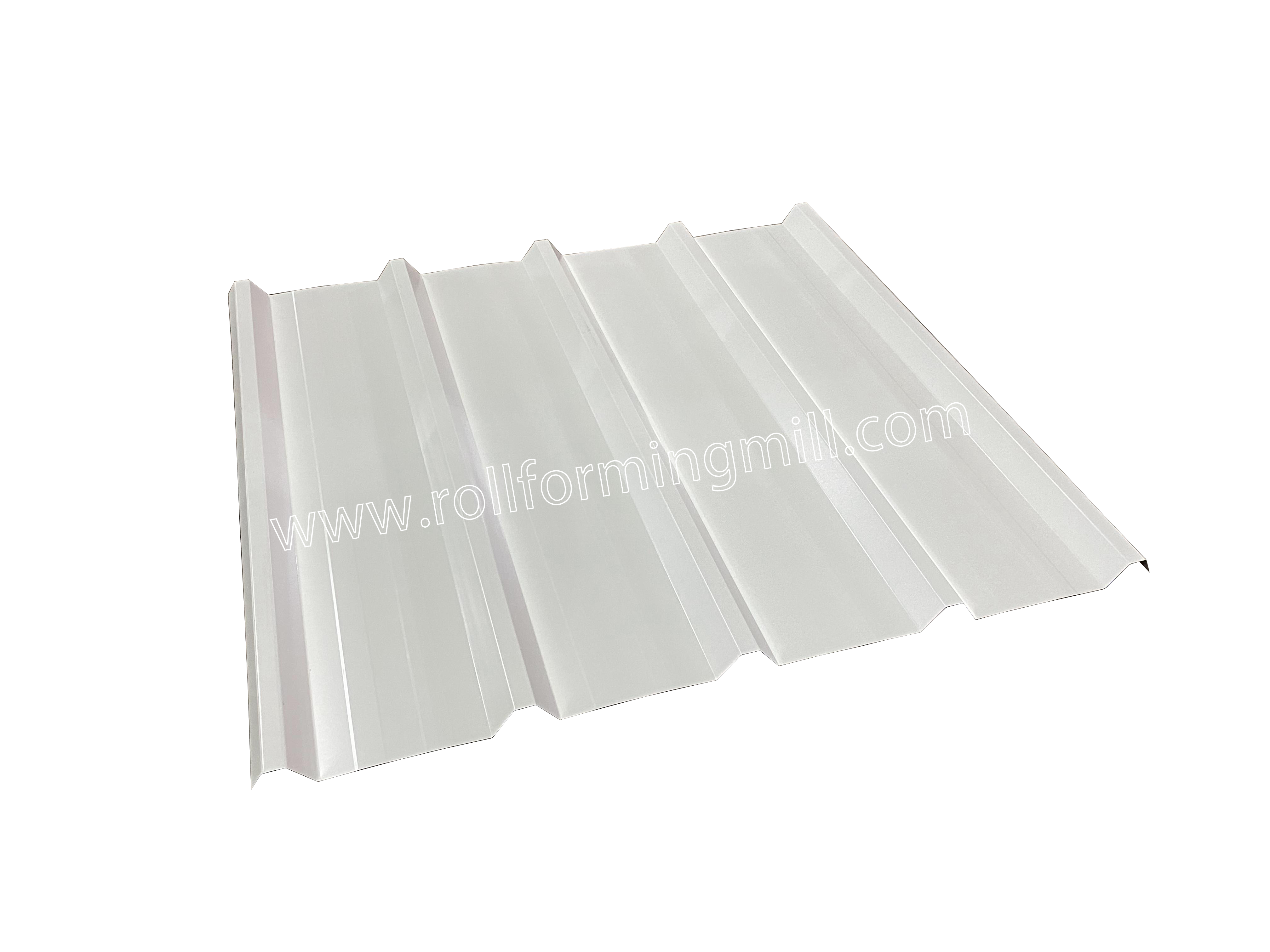

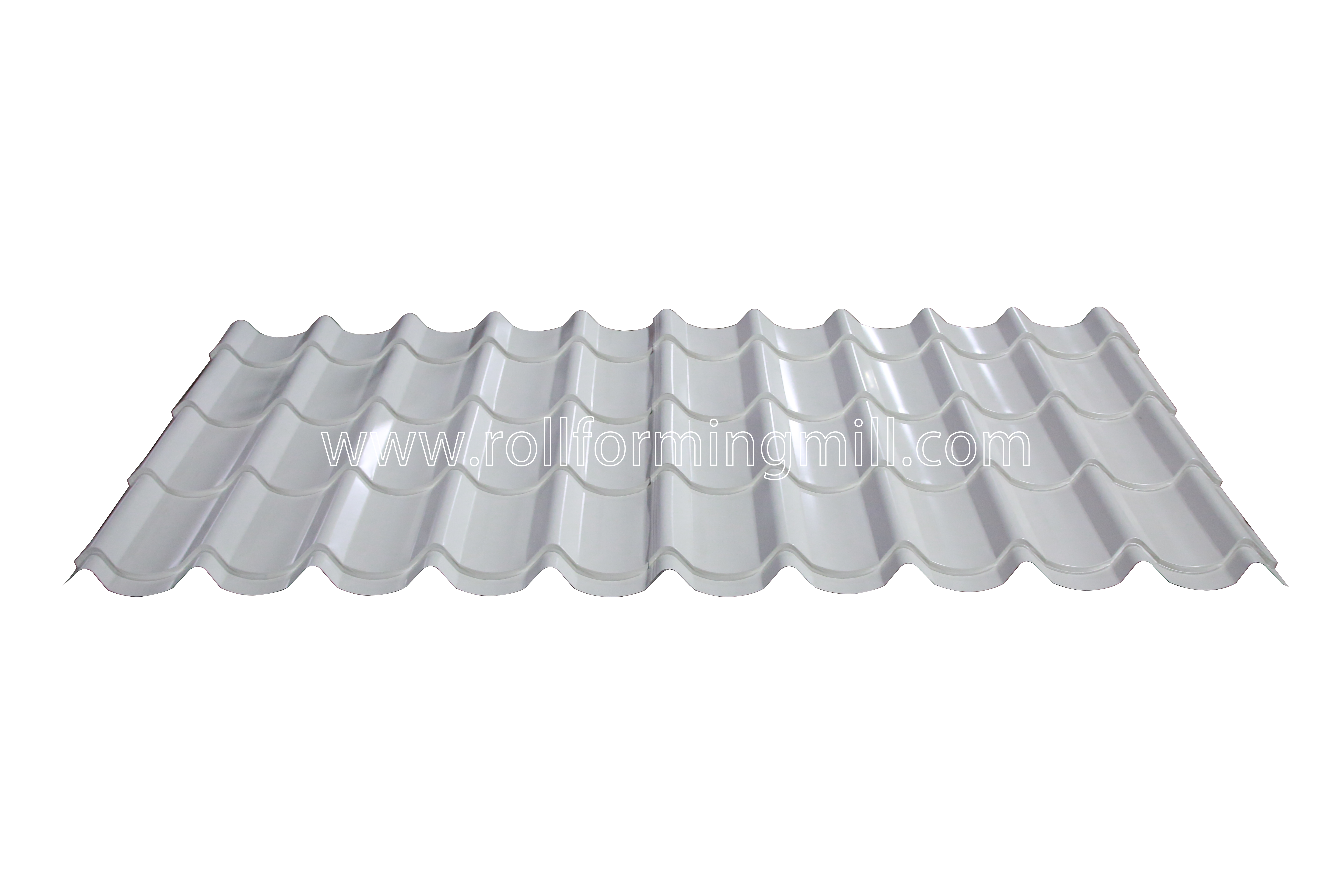

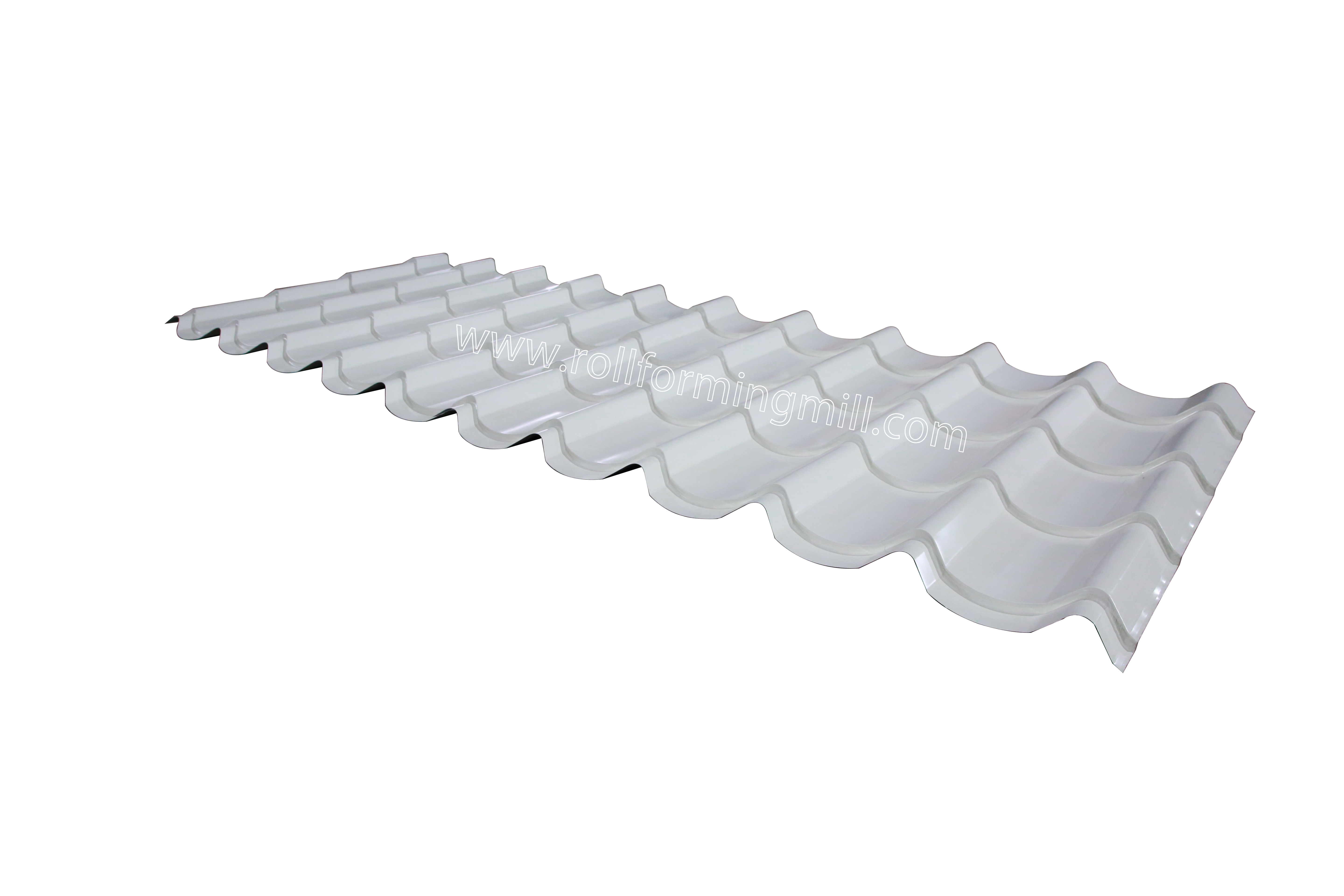

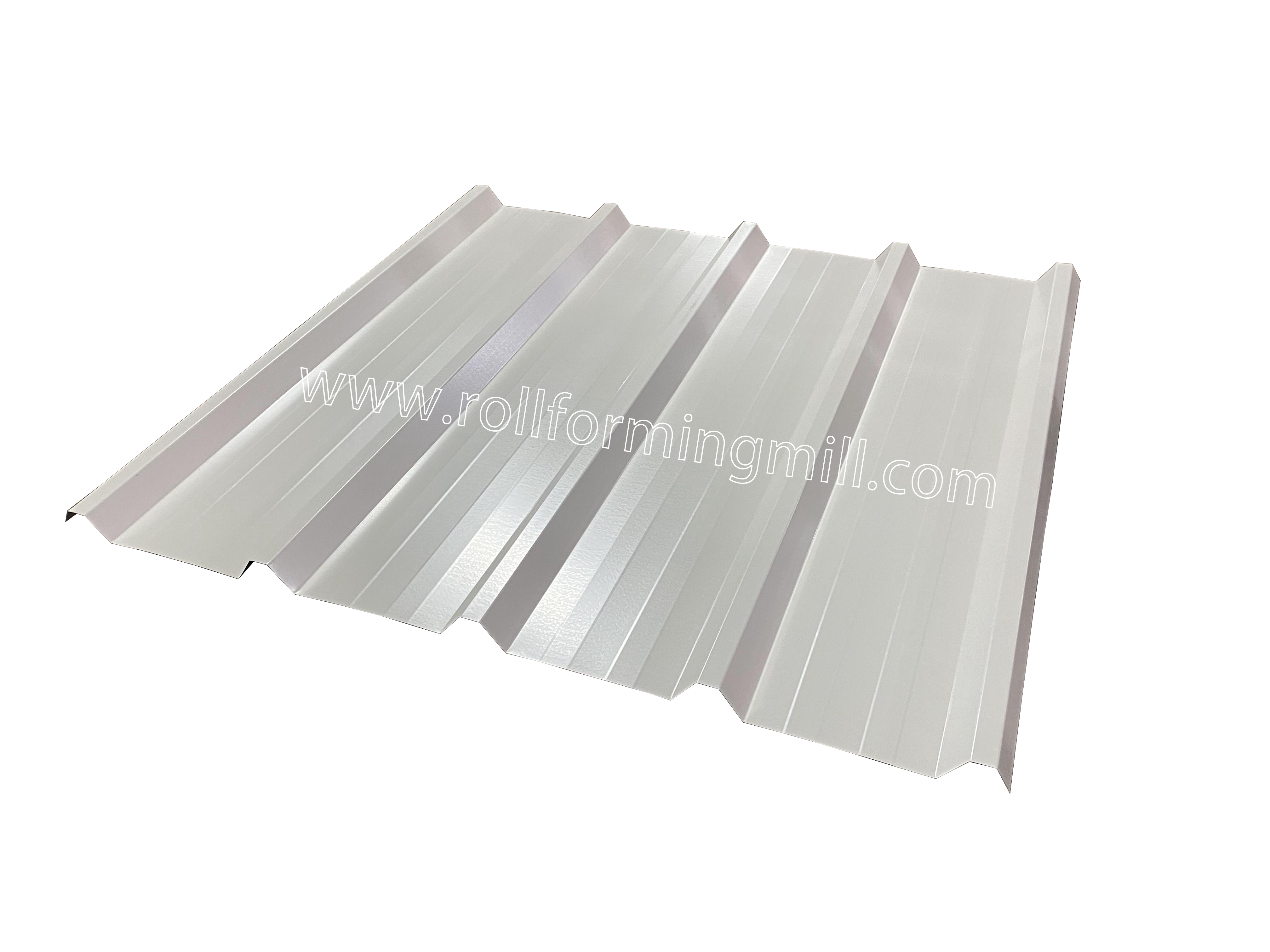

แสดงผลิตภัณฑ์สำเร็จรูป

แผงสำเร็จรูปที่ผลิตโดยเครื่องขึ้นรูปม้วนสามชั้นนี้มีขนาดที่แม่นยำ พื้นผิวเรียบ และความสมบูรณ์ของโครงสร้างที่ยอดเยี่ยม ทำให้เหมาะสำหรับโครงการหลังคาและหุ้มระดับไฮเอนด์

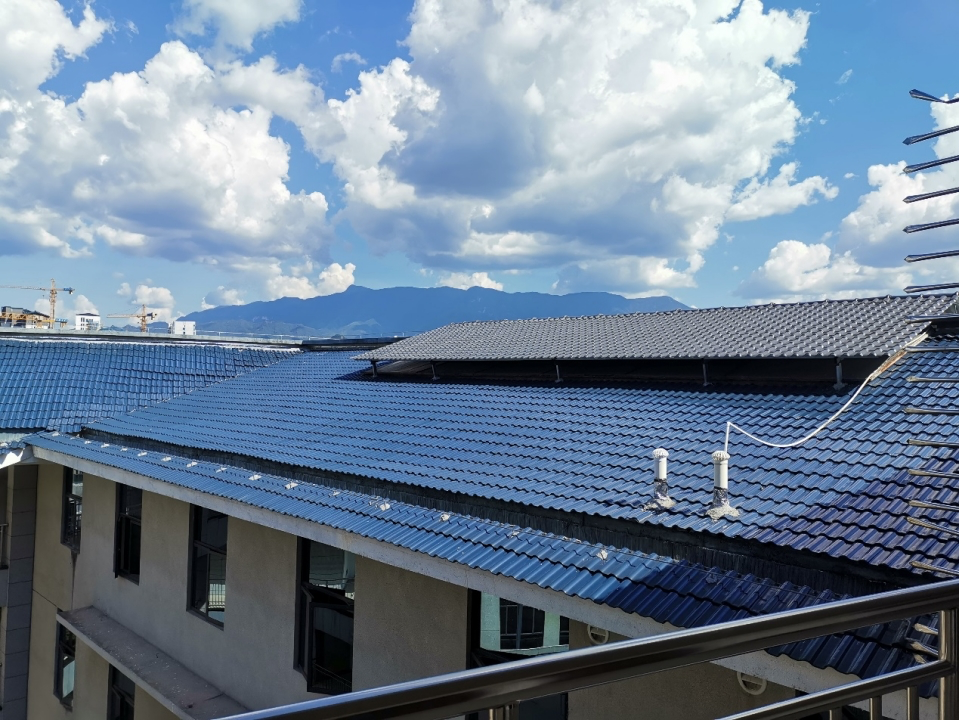

กรณีการสมัคร

โปรไฟล์อเนกประสงค์ที่สร้างโดยเครื่องจักรนี้ถูกนำไปใช้อย่างกว้างขวางในการก่อสร้างโรงงานอุตสาหกรรม โกดัง อาคารพาณิชย์ และระบบหลังคาที่พักอาศัย ให้ความทนทานต่อสภาพอากาศและความสวยงามเป็นเลิศ

บรรจุภัณฑ์และการจัดส่ง

วิธีการบรรจุ: ตัวหลักของเครื่องขึ้นรูปม้วนถูกบรรจุอย่างระมัดระวังเปลือยเปล่าและ ปิดอย่างแน่นหนาด้วยฟิล์มพลาสติก เพื่อป้องกันฝุ่น ความชื้น และการกัดกร่อนระหว่างการขนส่ง จากนั้นจึงบรรทุกลงในภาชนะมาตรฐานและยึดไว้อย่างมั่นคงโดยใช้เชือกลวดเหล็กและข้อต่อ เพื่อให้มั่นใจในความปลอดภัยสูงสุดสำหรับการขนส่งทางทะเลทางไกล

บริการหลังการขาย

1. ระยะเวลาการรับประกันคือ 24 เดือน นับจากวันที่ลูกค้าได้รับเครื่อง ภายใน 24 เดือนนี้ เราจะจัดส่งชิ้นส่วนอะไหล่ที่จำเป็นให้แก่ลูกค้าโดยไม่มีค่าใช้จ่ายใดๆ
2. เราให้การสนับสนุนทางเทคนิคที่ครอบคลุมและคำแนะนำในการแก้ไขปัญหาตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เมื่อมีการร้องขอ เราสามารถจัดส่งช่างเทคนิคที่มีประสบการณ์ไปยังโรงงานของลูกค้าเพื่อการติดตั้ง การทดสอบการใช้งาน และการฝึกอบรมผู้ปฏิบัติงาน (อาจมีค่าใช้จ่ายเพิ่มเติมสำหรับการเดินทางและที่พัก)
