BMS

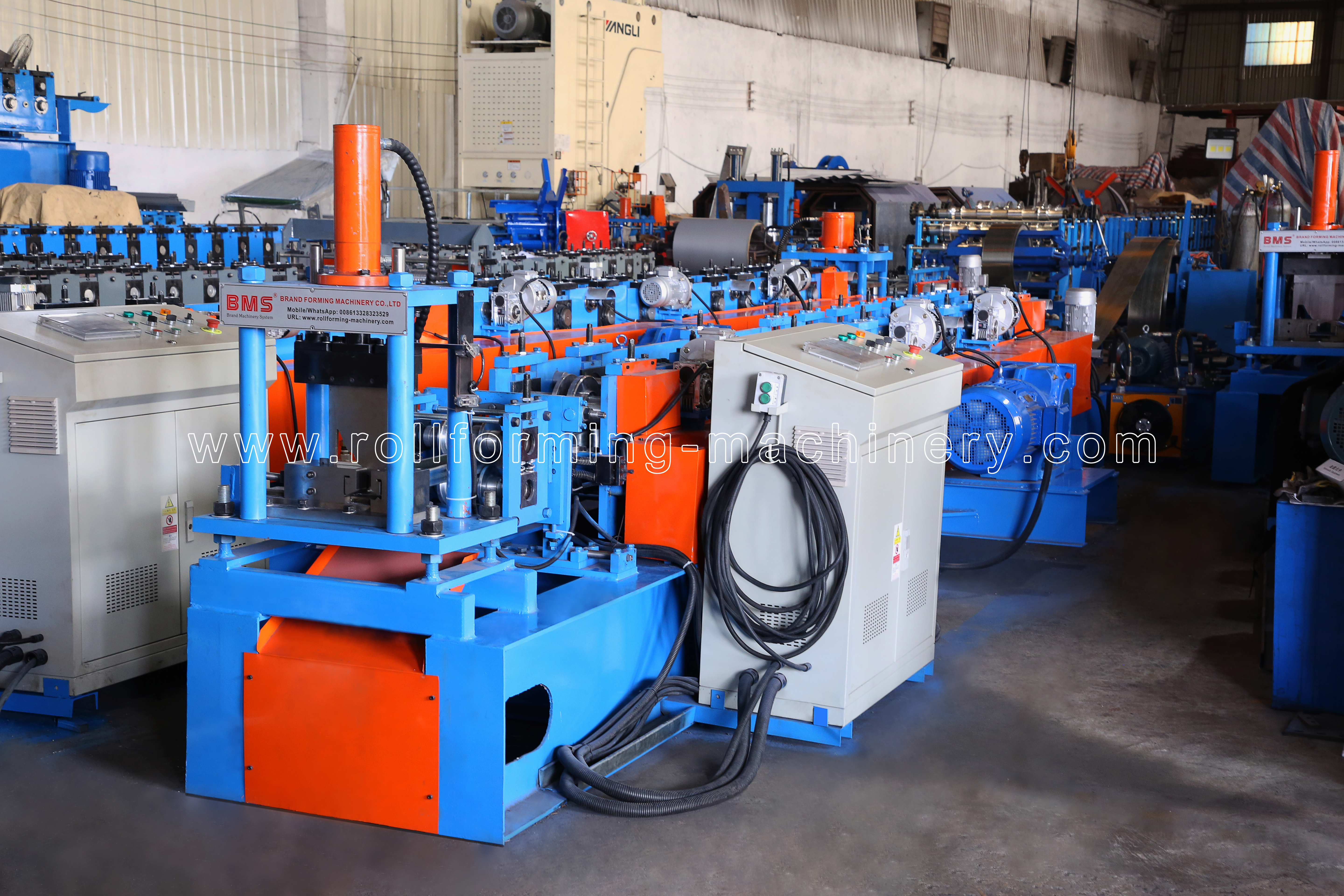

เครื่องขึ้นรูปม้วนคานชั้นวางชนิดเปลี่ยนด่วนเป็นสายการผลิตทางอุตสาหกรรมที่มีประสิทธิภาพสูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการผลิตคานชั้นวางจัดเก็บงานหนักอย่างต่อเนื่องและแม่นยำ ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอุตสาหกรรมการผลิตอุปกรณ์จัดเก็บข้อมูล เครื่องจักรนี้รับประกันความสมบูรณ์ของโครงสร้างสูง ความแม่นยำของขนาดที่แม่นยำ และการเปลี่ยนแปลงโปรไฟล์อย่างรวดเร็ว ด้วยการบูรณาการโครงสร้างทางกลที่แข็งแกร่งเข้ากับระบบควบคุม PLC ขั้นสูง อุปกรณ์ดังกล่าวจึงลดการหยุดทำงานลงอย่างมาก ลดการสิ้นเปลืองวัสดุ และเพิ่มผลผลิตโดยรวมสูงสุดสำหรับงานการผลิตขนาดใหญ่
โรงงานขึ้นรูปม้วนได้รับการออกแบบอย่างเชี่ยวชาญเพื่อประมวลผลแบบโปรไฟล์ที่แน่นอนที่จำเป็นสำหรับคานชั้นวางสำหรับงานหนัก การออกแบบลูกกลิ้งที่แม่นยำช่วยให้มั่นใจได้ว่าทุกมุมและส่วนโค้งจะตรงตามข้อกำหนดการรับน้ำหนักและการประกอบที่เข้มงวด ซึ่งเป็นรากฐานที่มั่นคงสำหรับระบบชั้นวางที่เชื่อถือได้
ข้อกำหนดทางเทคนิคต่อไปนี้ให้รายละเอียดเกี่ยวกับความสามารถหลักของโรงงานรีดขึ้นรูป ตั้งแต่ความเข้ากันได้ของความหนาของวัสดุไปจนถึงความเร็วการขึ้นรูปและกำลังมอเตอร์ ทุกพารามิเตอร์ได้รับการปรับปรุงเพื่อให้มั่นใจว่าการผลิตคานชั้นวางมีความเสถียรและความเร็วสูง
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์การสร้างโรงสี | ||
| 1. | ความหนาของวัสดุ | 1.6-2.5มม | สร้างสถานี | 5 ขั้นตอน |
| 2. | ความกว้างการให้อาหาร | ตามภาพวาด | โครงร่าง | H400 |
| 3. | วัสดุแอปพลิเคชัน | เหล็กม้วนรีดเย็น, เหล็กม้วนรีดร้อน, เหล็กม้วนชุบสังกะสี | ลดลง | R ซีรี่ส์ |
| 4. | มาตรฐานไฟฟ้า | 415V/50Hz/3ph | เส้นผ่านศูนย์กลางเพลา | เหล็ก 45# φ80/φ65มม |
| 5. | เส้นผ่านศูนย์กลาง decoiler แบบแมนนวล | 508±30 มม | พลังงานมอเตอร์หลัก | 5.5 kW |
| 6. | ความแข็งแรงของผลผลิต | G350-400Mpa | สลักเกลียว | เกรด 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 16-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | เป็นการออกแบบลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12 Mov, เครื่องกลึง CNC, การรักษาความร้อน, HRC58-62 |
| 9. | มอเตอร์ไฮดรอลิก | 7.5kW | สีของเครื่องจักร | สีน้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะจัดเตรียมขนาดของวัสดุป้อนเพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
กระบวนการขึ้นรูปม้วนเป็นไปตามลำดับอัตโนมัติสูงและต่อเนื่อง ซึ่งออกแบบมาเพื่อปรับปรุงการผลิตตั้งแต่ขดลวดดิบไปจนถึงคานชั้นวางสำเร็จรูป ขั้นตอนการทำงานแบบลอจิคัลนี้ช่วยลดการแทรกแซงโดยคน ทำให้มั่นใจในคุณภาพของโปรไฟล์ที่สม่ำเสมอ และรักษาความเร็วในการผลิตที่สูง
เครื่อง Decoiler แบบแมนนวล (3 ตัน) → อุปกรณ์นำทางการให้อาหาร → เครื่องขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → ออกจากชั้นวาง

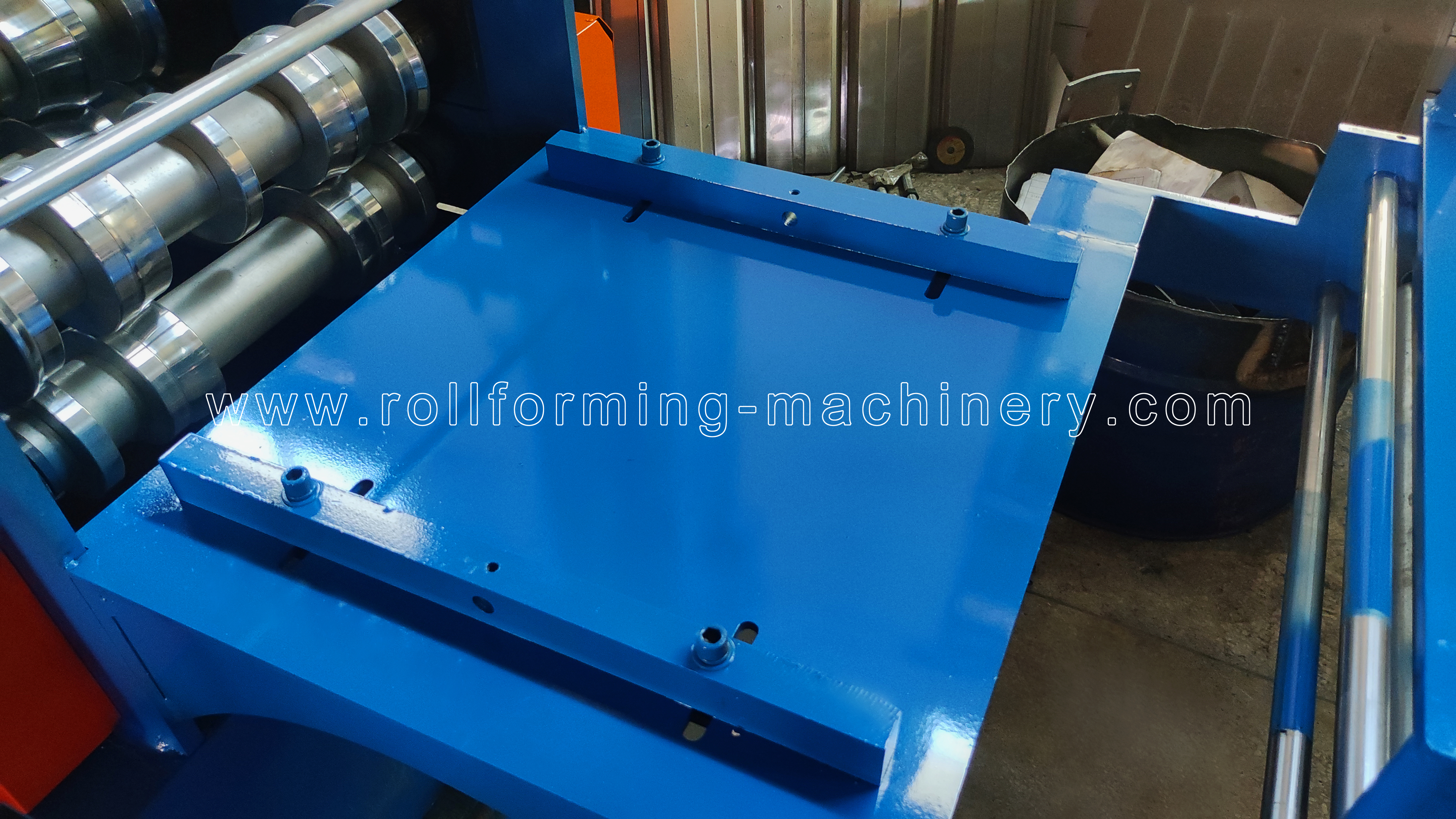

สามารถปรับตำแหน่งนำทางได้อย่างแม่นยำเพื่อการป้อนวัสดุที่เหมาะสม กลไกนี้ช่วยให้แน่ใจว่าเหล็กม้วนเข้าสู่โรงรีดขึ้นรูปได้อย่างราบรื่นและอยู่ในแนวที่สมบูรณ์แบบ ป้องกันการเบี่ยงเบนของวัสดุและรับประกันความแม่นยำของมิติของคานชั้นวางสุดท้าย

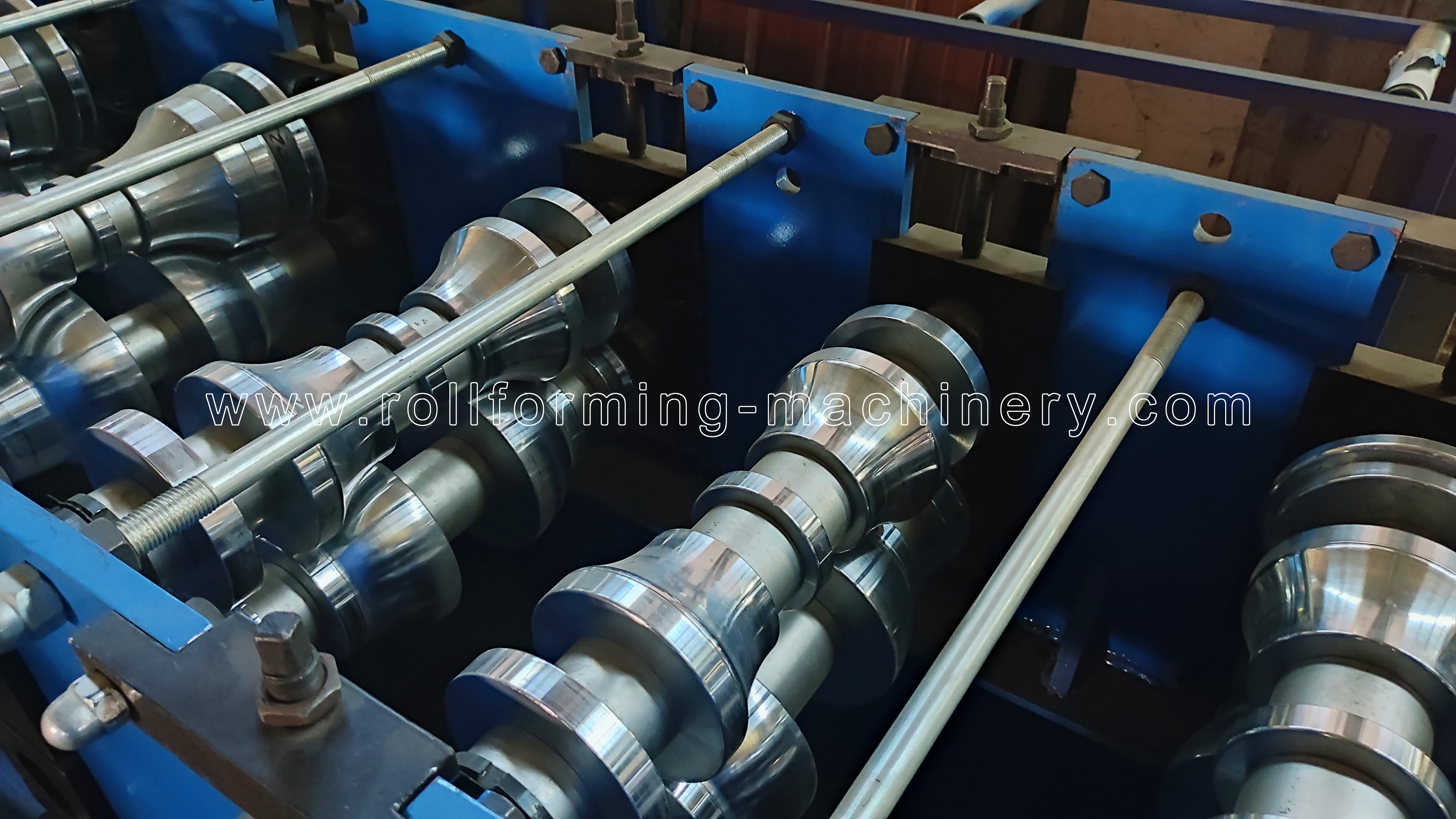

แกนหลักของสายการผลิตมีโครงตัวถังสำหรับงานหนักที่ทำจาก เหล็กประเภท H400 โดยการเชื่อม ให้ความเสถียรเป็นพิเศษระหว่างการทำงานที่ความเร็วสูง ความหนาของผนังด้านข้างใช้ แผ่นเหล็ก Q235 ลูกกลิ้งขึ้นรูปผลิตจาก เหล็ก t18mm Cr12 Mov ระดับพรีเมี่ยม แปรรูปโดยเครื่องกลึง CNC และการบำบัดความร้อนเพื่อให้ได้ความแข็ง HRC58-62 ทำให้มั่นใจได้ถึงความทนทานต่อการสึกหรอในระยะยาว

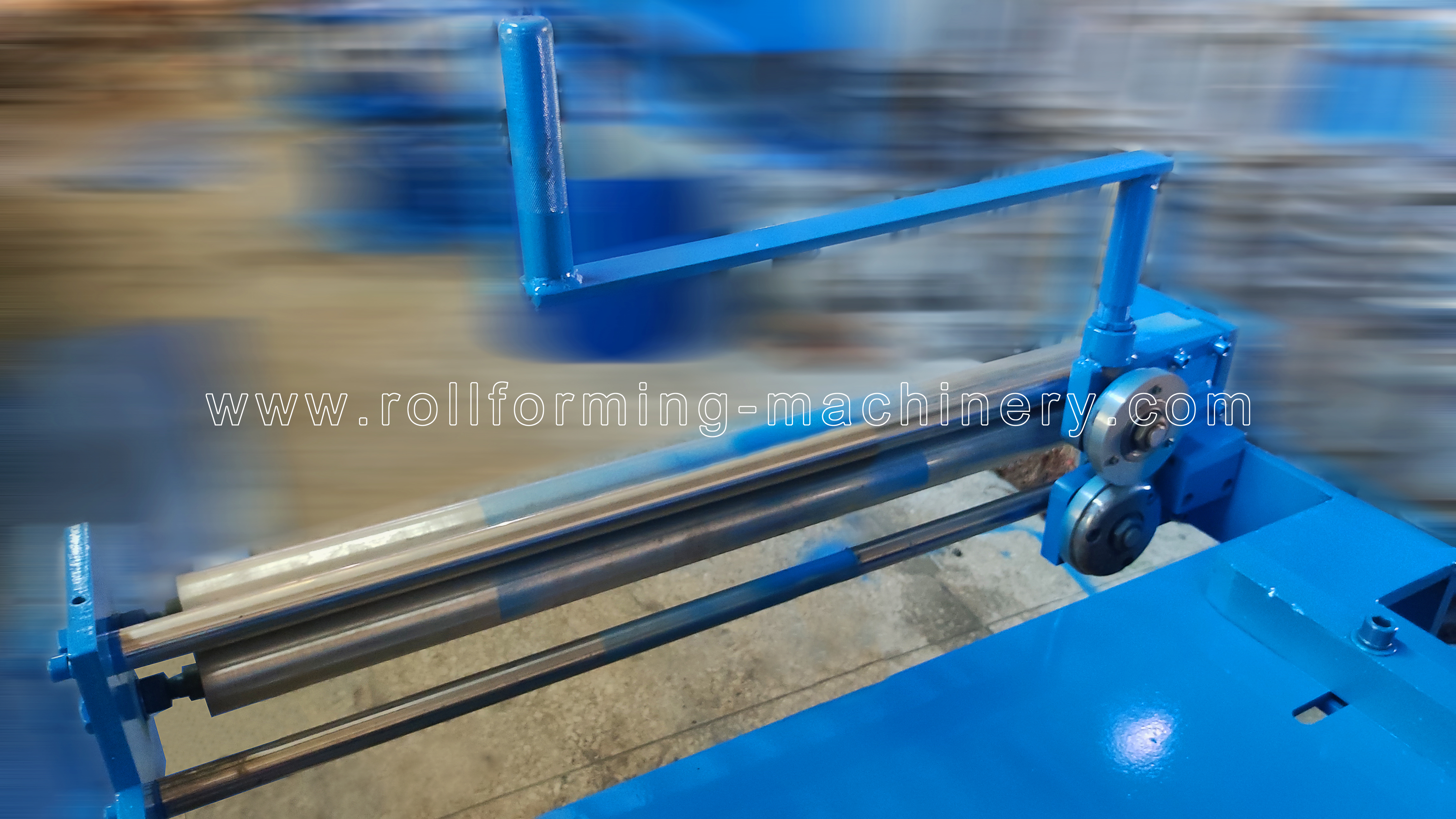

ติดตั้งเครื่องตัดล่วงหน้าแบบแมนนวลซึ่งออกแบบมาเพื่อการใช้งานที่ง่ายและประหยัดวัสดุอย่างมาก เครื่องตัดล่วงหน้าเชื่อมต่ออย่างชาญฉลาดกับระบบควบคุม PLC ในระหว่างการผลิต PLC จะคำนวณความยาวของโปรไฟล์อย่างต่อเนื่อง เมื่อจำเป็นต้องเปลี่ยนวัสดุสำหรับแบทช์ใหม่ PLC จะคำนวณความยาวที่แน่นอนที่จำเป็นสำหรับปริมาณที่เหลือและแจ้งเตือนผู้ปฏิบัติงาน ผู้ปฏิบัติงานสามารถตัดวัสดุด้วยตนเองก่อนที่จะเข้าสู่ส่วนการขึ้นรูปม้วน ฟังก์ชันขั้นสูงนี้ช่วยให้มั่นใจได้ถึงการเปลี่ยนวัสดุอย่างราบรื่น ขจัดของเสีย และเพิ่มประสิทธิภาพขั้นตอนการผลิตในระดับสูง

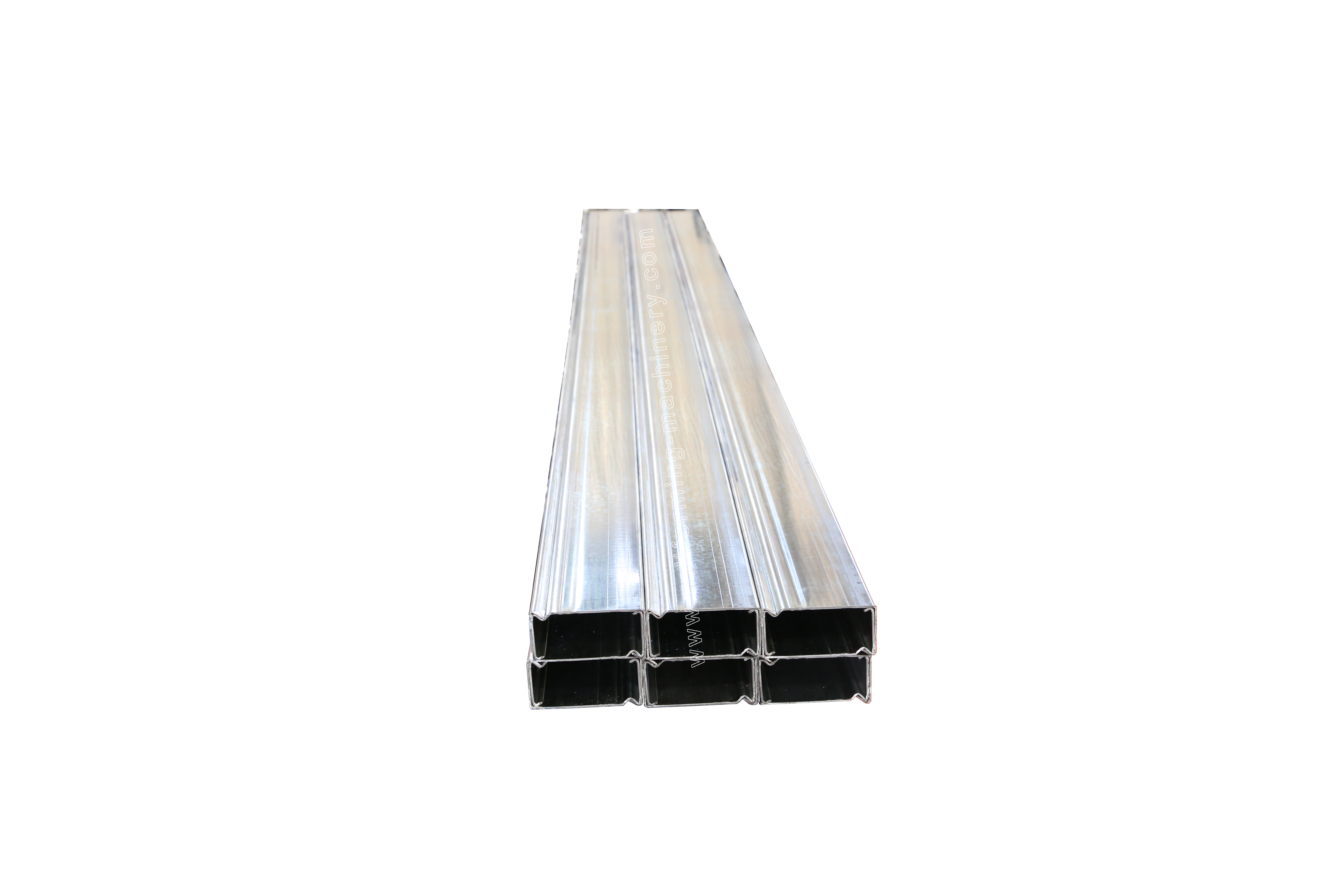

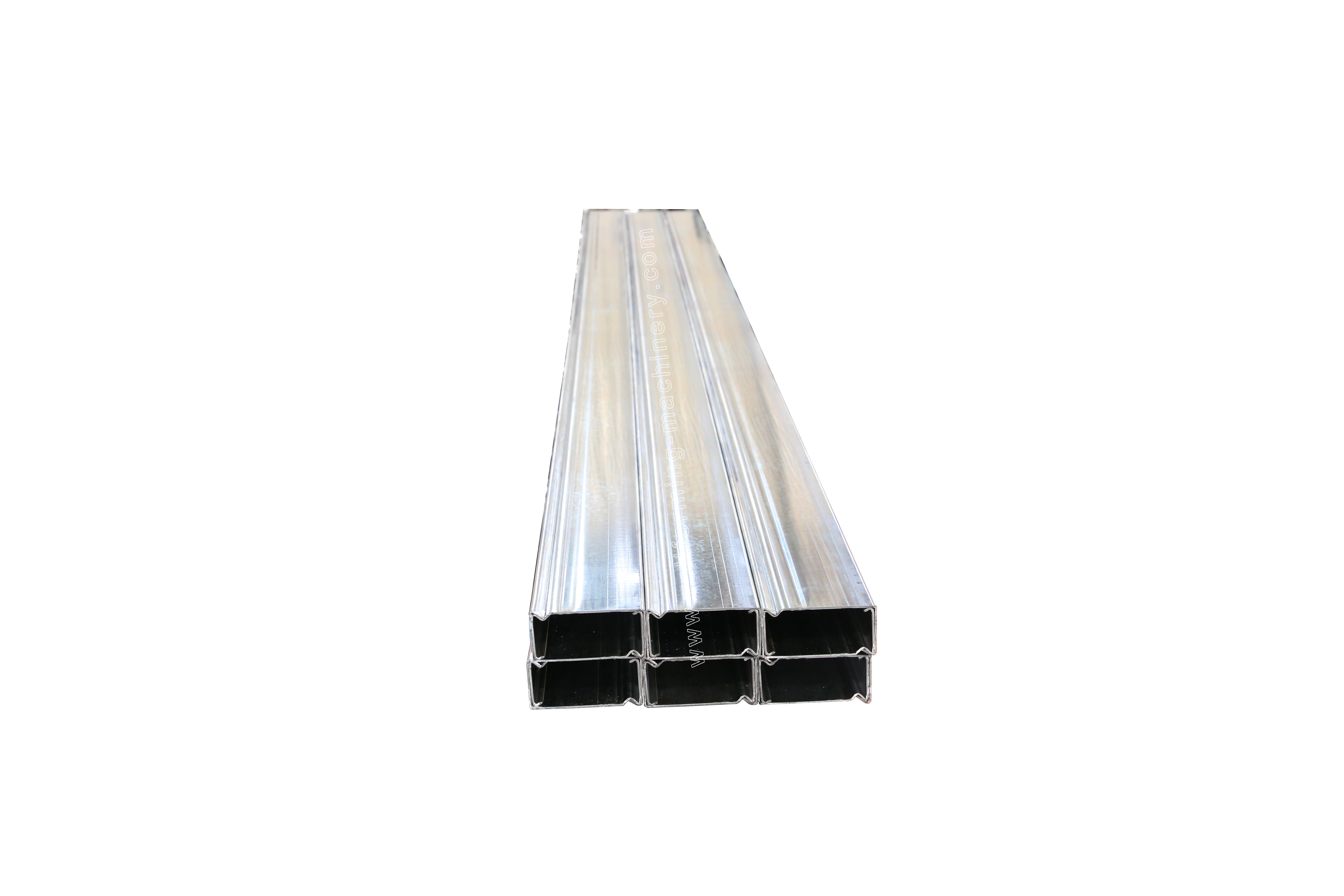

คานชั้นวางสำเร็จรูปมีขอบที่สะอาดตา หน้าตัดที่แม่นยำ และคุณภาพสม่ำเสมอ เหมาะอย่างยิ่งสำหรับการประกอบชั้นวางสินค้าอุตสาหกรรมที่ใช้งานหนัก
เครื่องขึ้นรูปม้วนคานชั้นวางชนิดเปลี่ยนด่วนได้รับการออกแบบทางวิศวกรรมเพื่อผลิตคานชั้นวางเหล็กระดับพรีเมียมพร้อมความแม่นยำด้านมิติและความสมบูรณ์ของโครงสร้างที่ยอดเยี่ยม ผลิตภัณฑ์สำเร็จรูปมีโปรไฟล์ที่แม่นยำ รูปทรงสม่ำเสมอ และพื้นผิวเรียบ ทำให้มั่นใจได้ว่าการประกอบจะราบรื่นสำหรับโซลูชันการจัดเก็บทางอุตสาหกรรม คานคุณภาพสูงเหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการรับน้ำหนักที่เข้มงวดของสภาพแวดล้อมคลังสินค้าสมัยใหม่

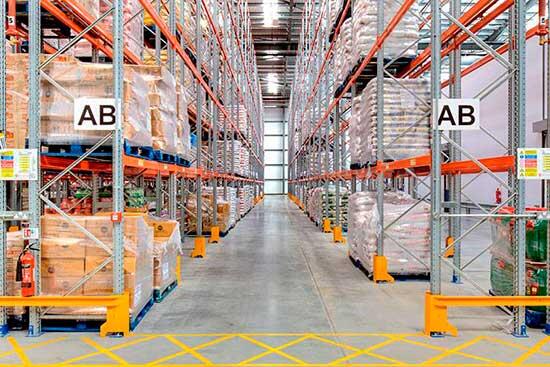

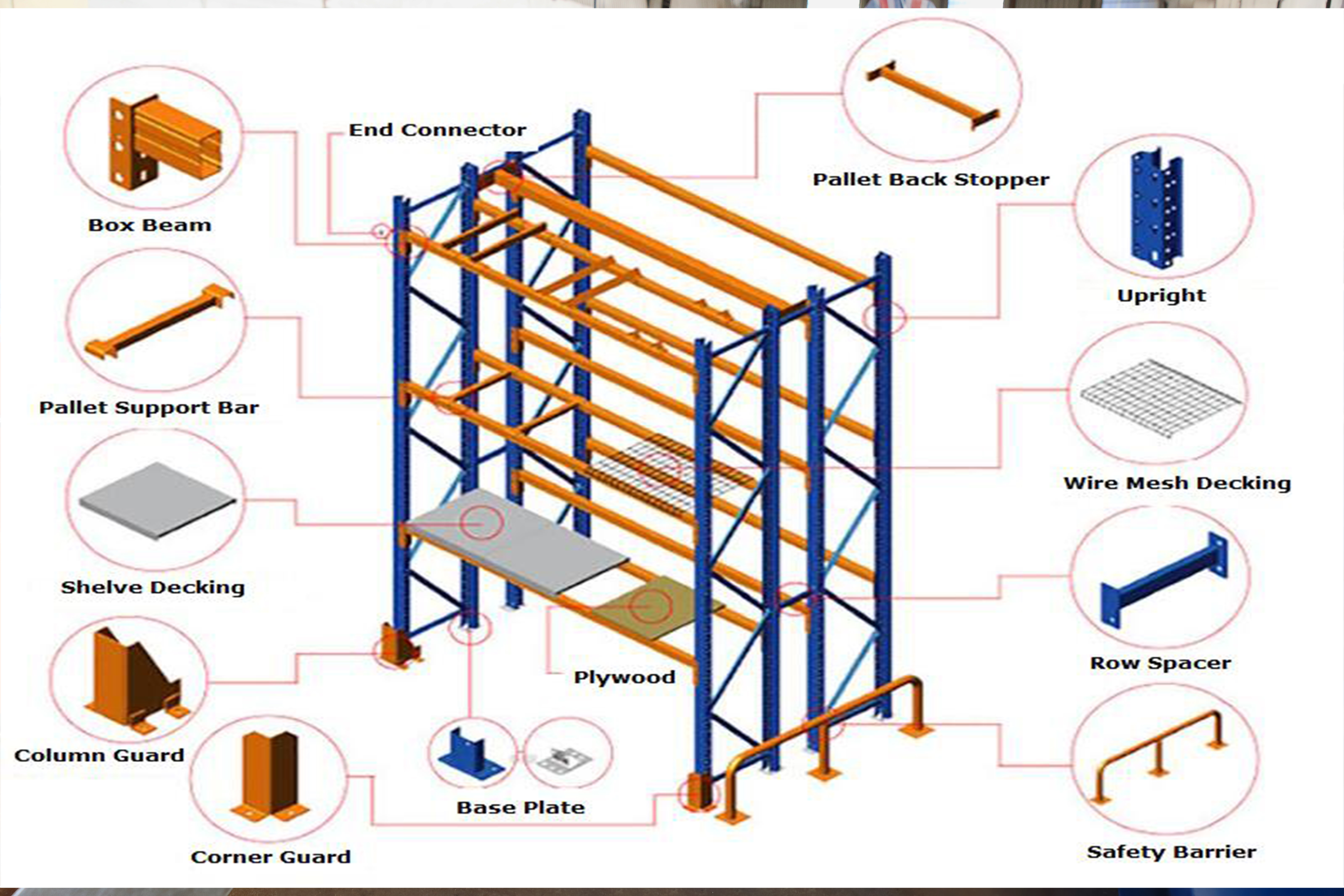

ออกแบบมาสำหรับชั้นวางคลังสินค้าที่ใช้งานหนัก ศูนย์กระจายสินค้าด้านลอจิสติกส์ และสถานที่จัดเก็บอุตสาหกรรม คานชั้นวางแบบม้วนให้ความสามารถในการรับน้ำหนักที่โดดเด่นและความมั่นคงในระยะยาว ส่วนประกอบที่แข็งแกร่งเหล่านี้เป็นแกนหลักที่เชื่อถือได้ของระบบชั้นวางพาเลท ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกใช้พื้นที่แนวตั้งให้เกิดประโยชน์สูงสุด ขณะเดียวกันก็รับประกันความปลอดภัยในการปฏิบัติงานและประสิทธิภาพสำหรับการจัดเก็บสินค้าคงคลังจำนวนมาก
