YX125-70
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | เหล็กชุบสังกะสี (GI), เหล็กม้วนเย็น (CRC) |
ความหนาของวัสดุ | 1.5-2.0มม | |
ด้วยความแข็งแรงของผลผลิต | G340-550Mpa | |
| ม้วน | ความกว้างของการป้อน | 300มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด3 ตัน | |
เครื่องจักร | ฐานเฟรม | H450 ชนิดเหล็กโดยการเชื่อม |
วัสดุลูกกลิ้ง | GCr15 เหล็ก(=เหล็ก EN31) | |
สถานีลูกกลิ้ง | 28 ขั้นตอน เพื่อสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф80, เครื่องจักรที่มีความแม่นยำ | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 11KW | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | ชไนเดอร์ อิเล็คทริค/เดลต้า (แบรนด์ไต้หวัน) |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |

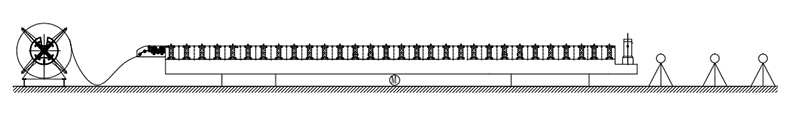

Decoiler →การให้อาหารแบบไกด์→ระบบการขึ้นรูปม้วน→อัตโนมัติ อุปกรณ์ตัดเลื่อยโพสต์ → ชั้นวางทางออก
ข้อกำหนดทางเทคนิค

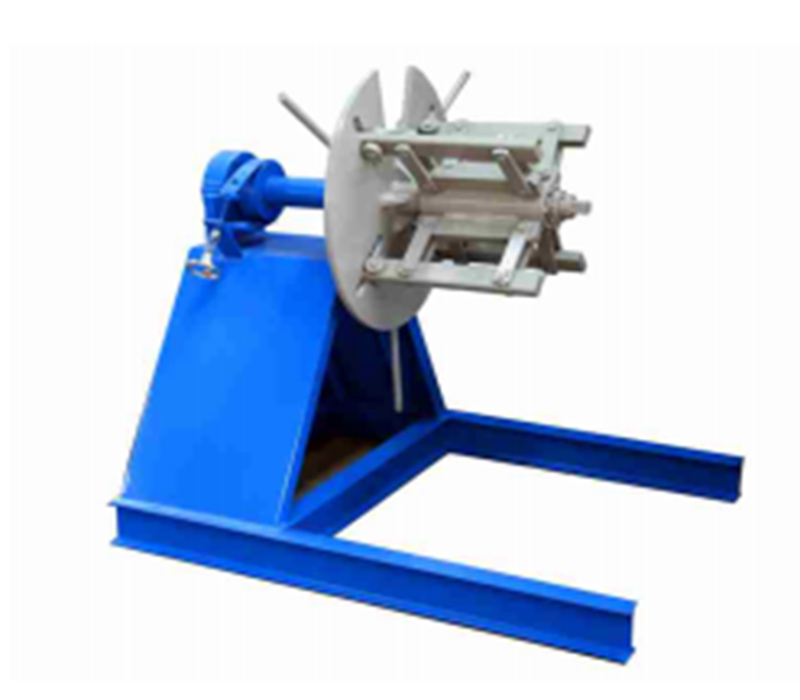

1) Decoiler แบบแมนนวล: หนึ่งชุด
ไม่มีการขับเคลื่อน ควบคุมการหดตัวและหยุดรูด้านในของขดลวดเหล็กด้วยตนเอง
ความกว้างการป้อนสูงสุด: 300มม,ช่วง ID คอยล์ 508 มม. ± 30 มม.ความจุ: สูงสุด3 ตัน

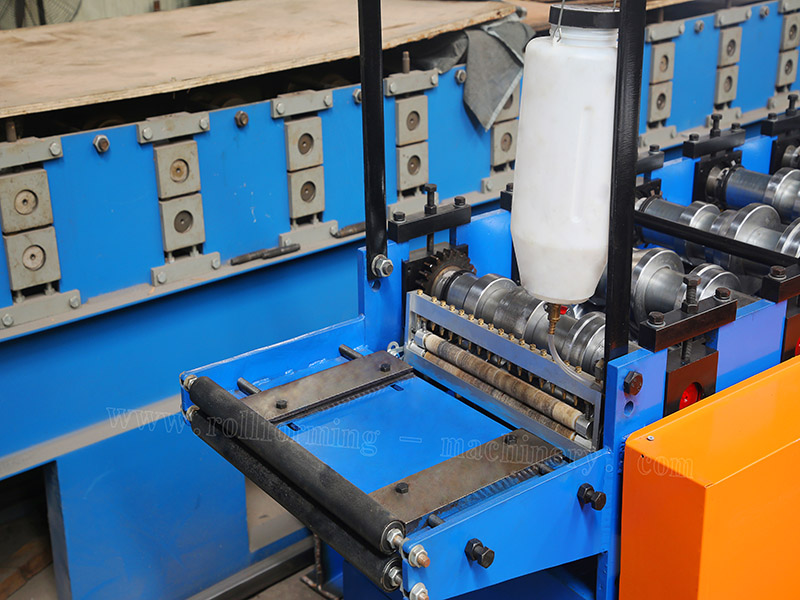

2) คู่มือการให้อาหาร

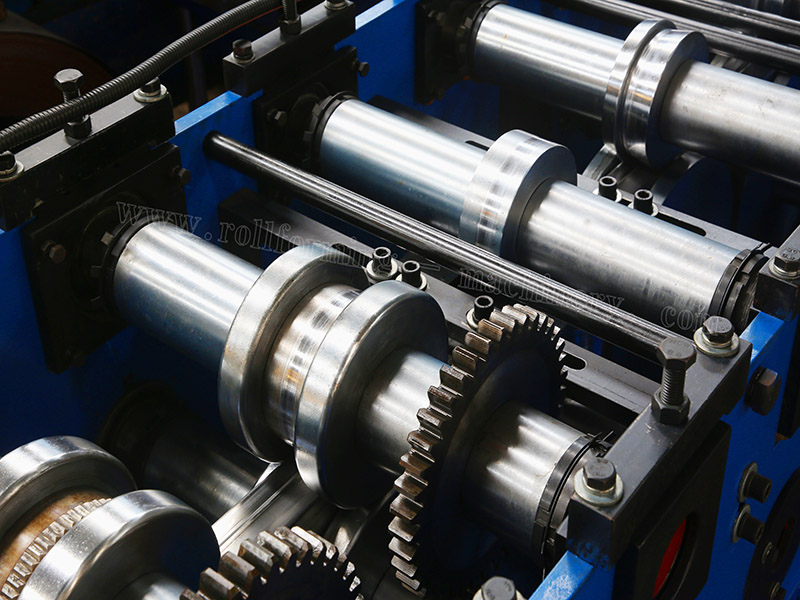

3) เครื่องหลัก
พร้อมรางป้อนวัสดุ โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม.
ลูกกลิ้งผลิตจาก GCr15 เหล็ก(=เหล็ก EN31),เหล็กแผ่นรีดร้อน58-62
เส้นผ่านศูนย์กลางเพลา=ф80,เครื่องจักรที่มีความแม่นยำ
การขับขี่ด้วยเกียร์ / เฟืองประมาณ 28 ขั้นตอน เพื่อสร้าง
มอเตอร์หลัก=11KW , การควบคุมความเร็วความถี่

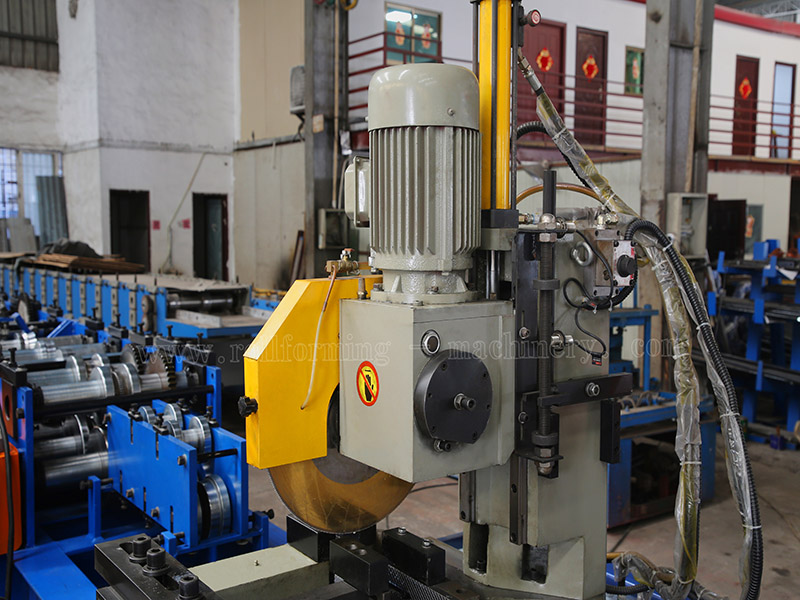

4) อุปกรณ์ตัดเลื่อยโพสต์อัตโนมัติ
โพสต์เพื่อตัด หยุดเพื่อตัด มอเตอร์: 4KW
5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ

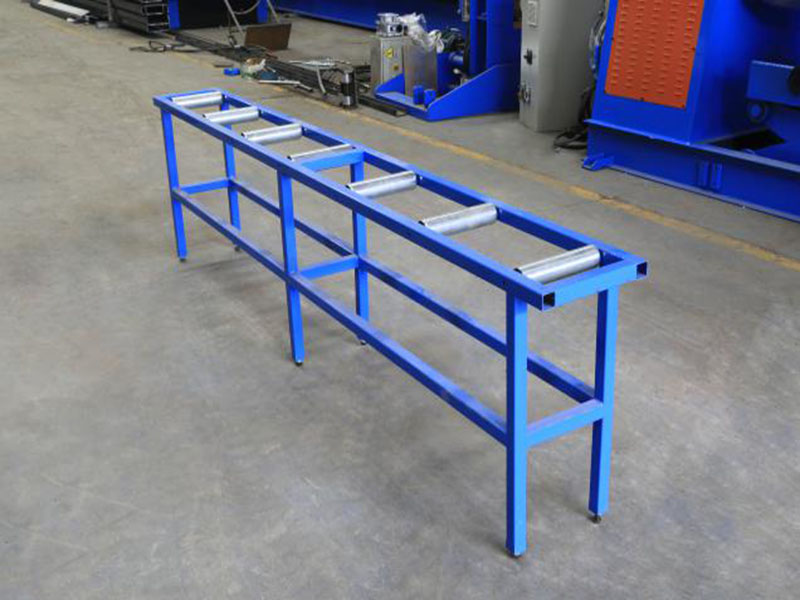

6) ออกจากชั้นวาง
7) แสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
ด้านการค้า
1.ปริมาณการสั่งซื้อขั้นต่ำ (MOQ): 1 ชุด
2. ระยะเวลาการจัดส่ง: ประมาณ 45 วันทำการ
3. ท่าเรือบรรทุก: ท่าเรือเซียะเหมิน
4.ประเภทการชำระเงิน: โดย T/T หรือโดย L/C
5. ส่งออก: ไปยังกว่า 50 ประเทศและภูมิภาค รวมถึงไต้หวัน สหราชอาณาจักร ฝรั่งเศส สิงคโปร์ กรีซ ออสเตรเลีย สหรัฐอเมริกา เม็กซิโก บราซิล ชิลี โบลิเวีย ตรินิแดด อิสราเอล ซาอุดีอาระเบีย ฯลฯ
