| จำนวน： | |
|---|---|
BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.2-0.5มม | การขึ้นรูปสถานี | 12 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | โครงสร้างแบบตั้งพื้นแบบยุโรป |
| 3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | 35มม |
| 4. | มาตรฐานไฟฟ้า | 220V60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ50มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 3T-300MM | กำลังมอเตอร์หลัก | 7.5 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | G550Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 40ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12(=เหล็ก D3) |
| 9. | มอเตอร์ไฮดรอลิก | 5.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||

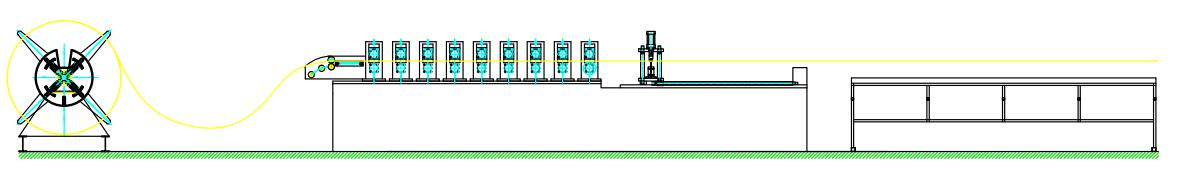

ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (3 ตัน) → คู่มือการให้อาหาร → โรงขึ้นรูปม้วนหลัก → อุปกรณ์ตัดหลังการบิน → ระบบควบคุม PLC → ออกจากแร็ค

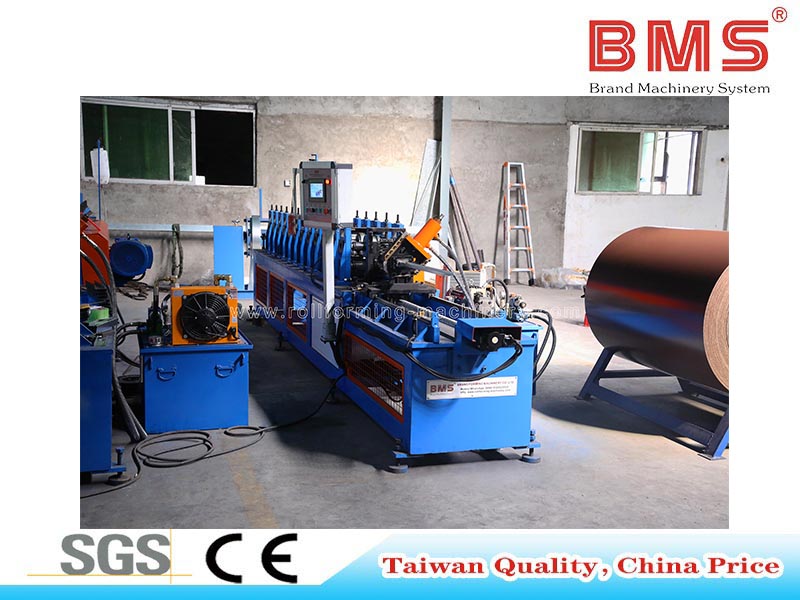

จอแสดงผลส่วนประกอบของเครื่อง

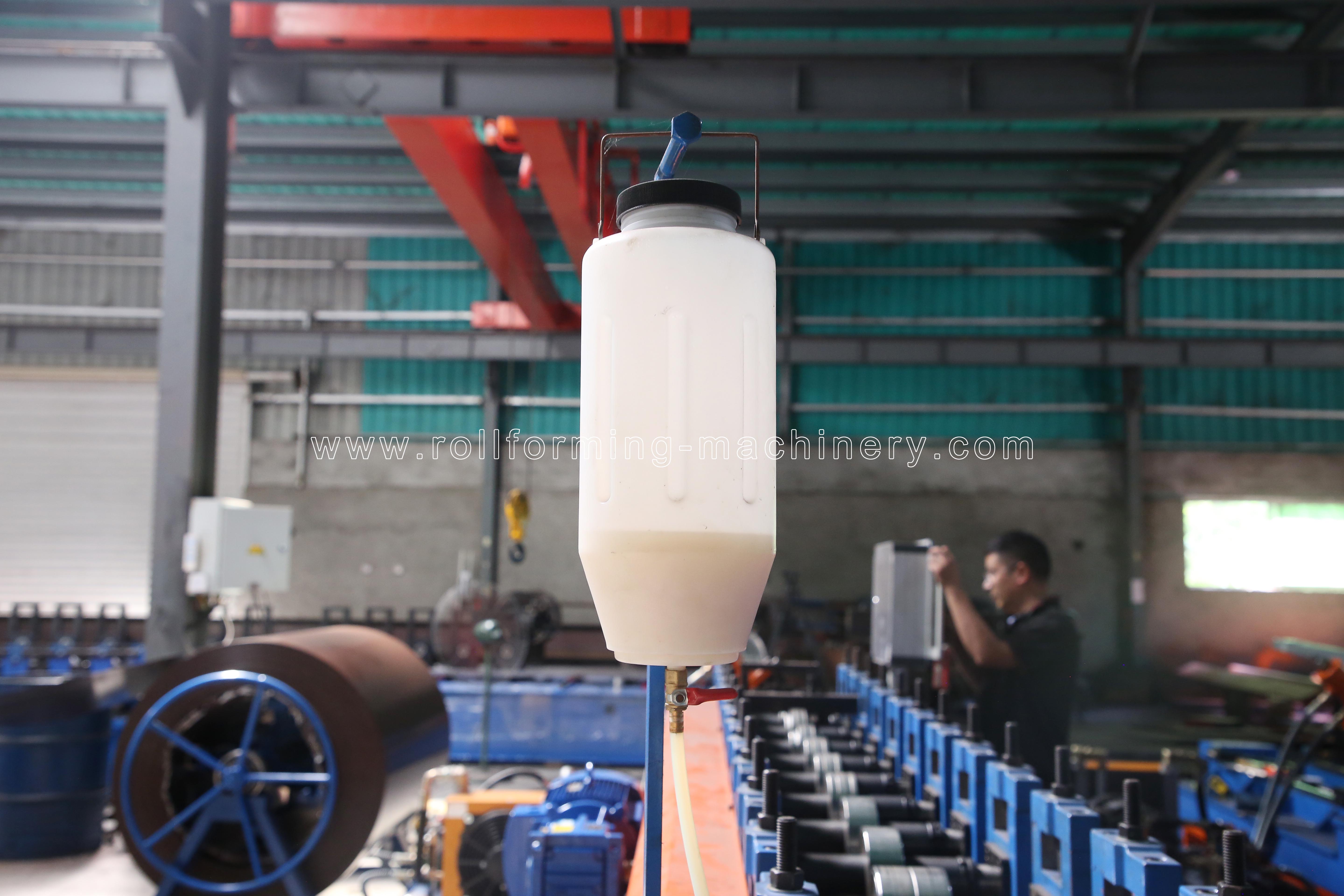

อุปกรณ์หล่อลื่น

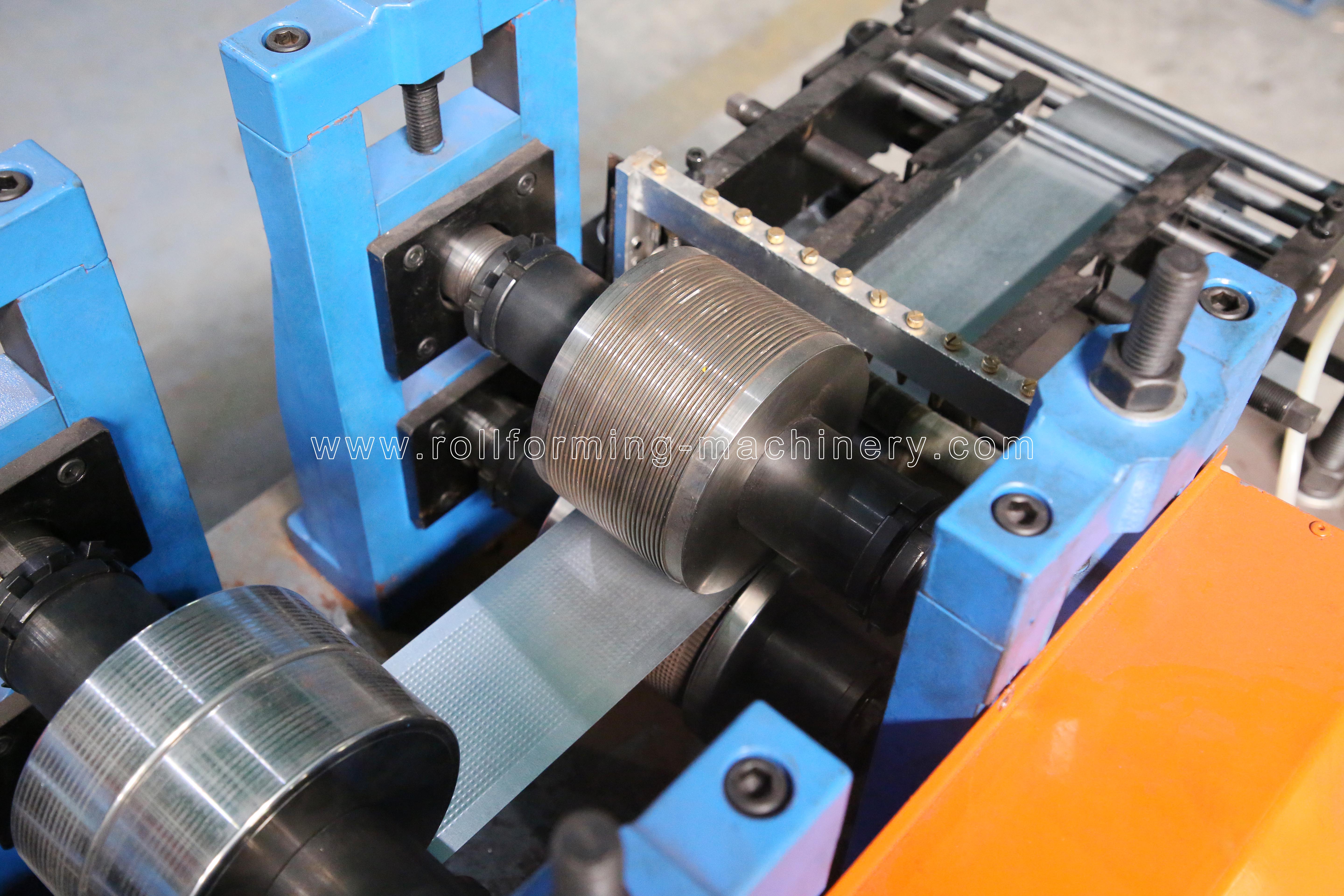

โรงงานขึ้นรูปม้วนหลัก

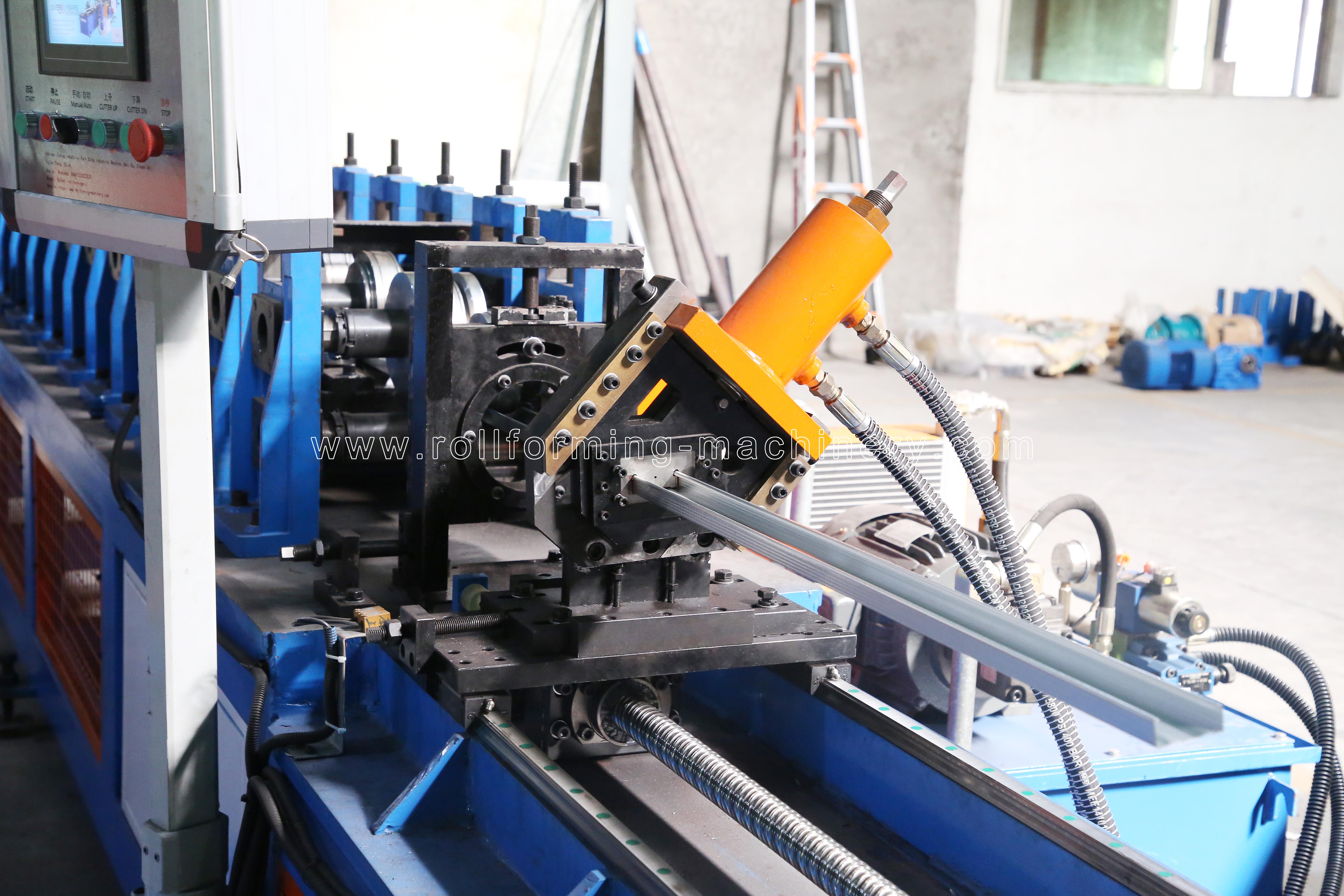

อุปกรณ์ตัดหลังบิน

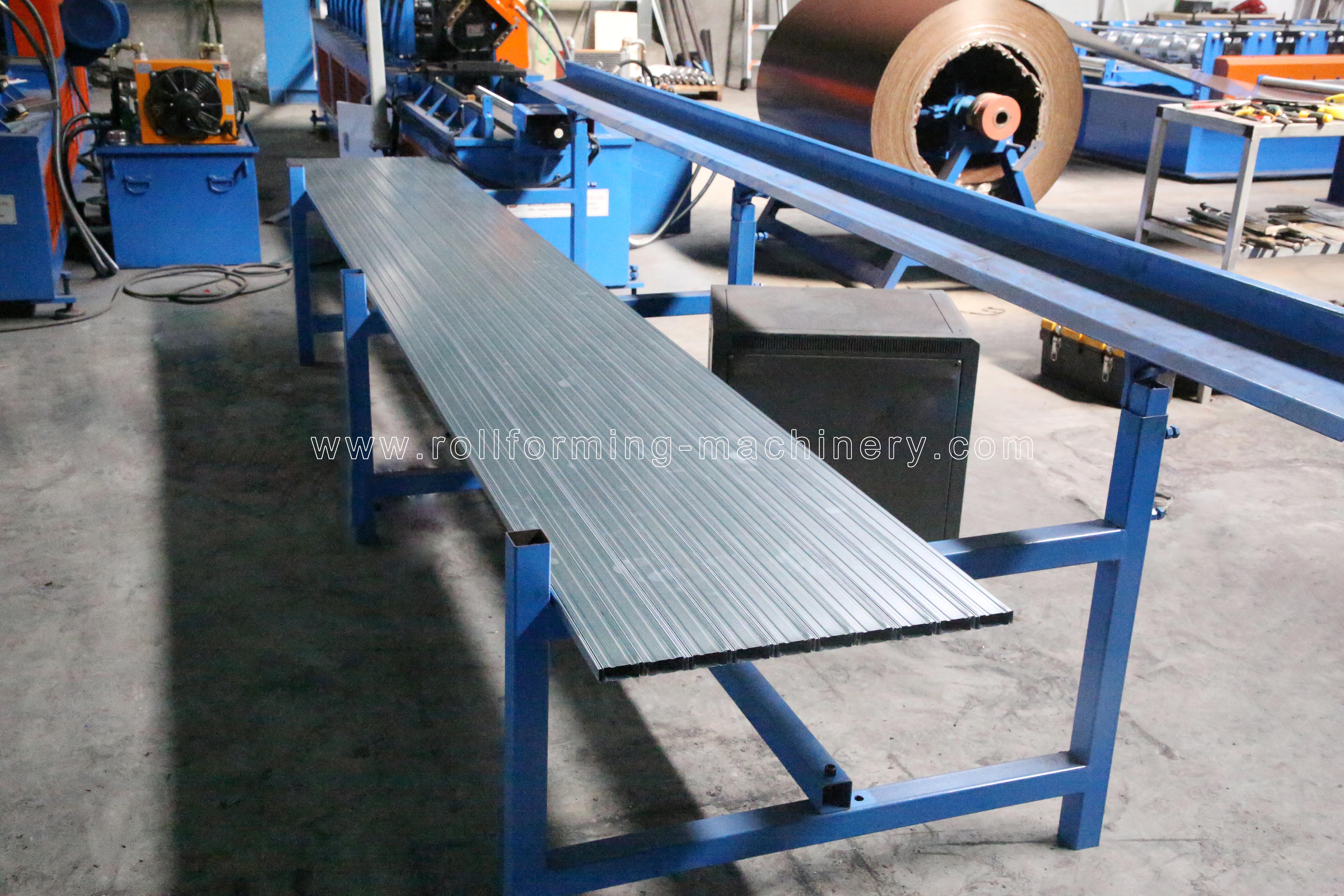

ออกจากแร็ค

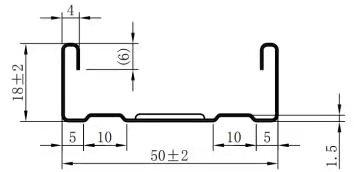

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
