YX25/32/38-400/430
BMS
ประวัติโดยย่อ
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.7-1.5 มม | การขึ้นรูปสถานี | 9 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H300 |
| 3. | วัสดุการใช้งาน | โลหะผสม Al-Mg-Mn และ PPGI | ความหนาของผนังด้านข้าง | 16มม |
| 4. | สถานีไฟฟ้านาร์ด | 380V50Hz/3Ph | เส้นผ่านศูนย์กลางเพลา | Cr40, φ40มม |
| 5. | เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-600MM | กำลังมอเตอร์หลัก | 4KW |
| 6. | ความแข็งแรงของผลผลิต | Q235、3004H24 | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 15-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก กลึงด้วยความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 2.2KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน

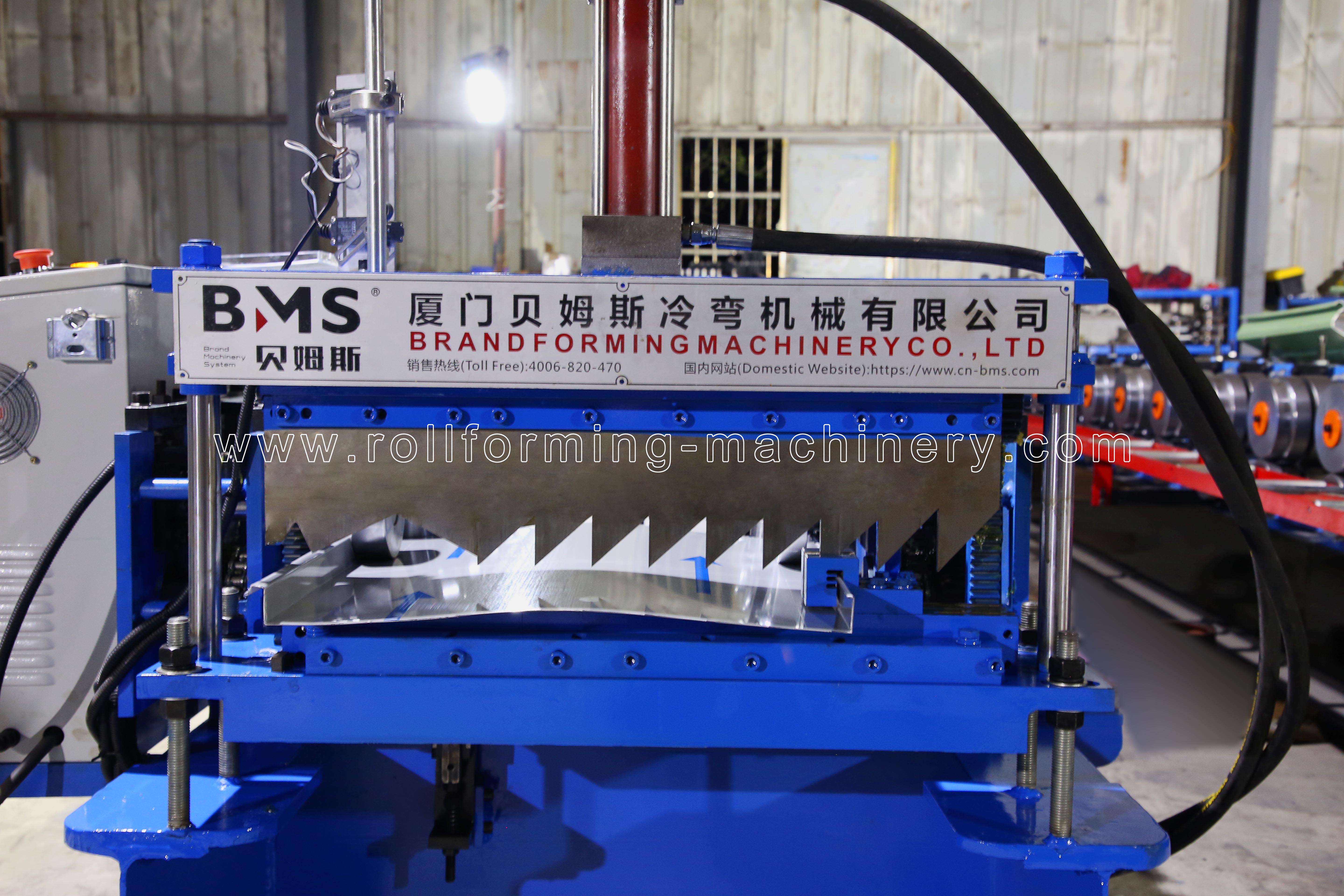

Decoiler (5Tons) →อุปกรณ์ให้อาหาร→โรงขึ้นรูปม้วนหลัก→อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3
จอแสดงผลส่วนประกอบของเครื่อง
อุปกรณ์ให้อาหาร

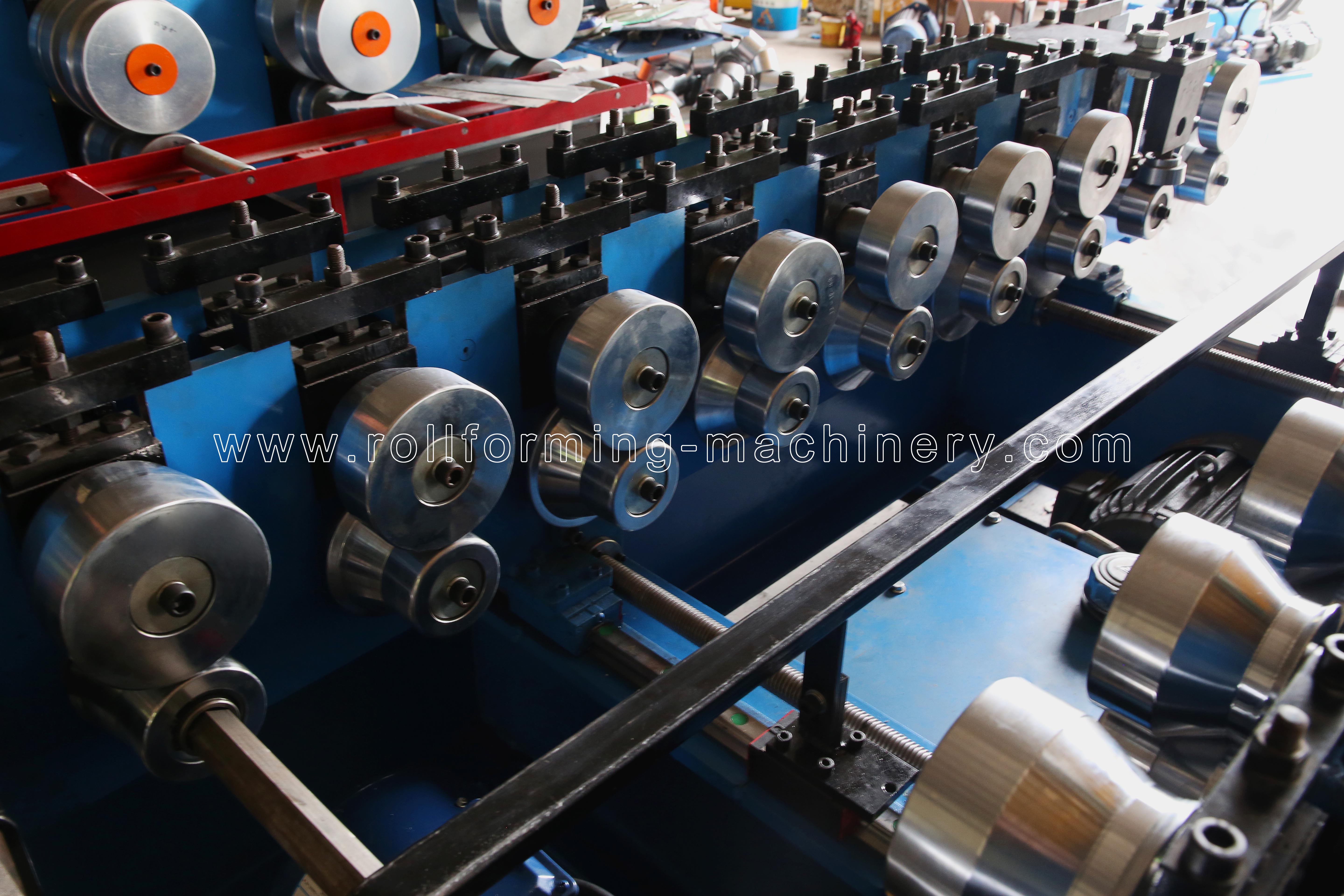

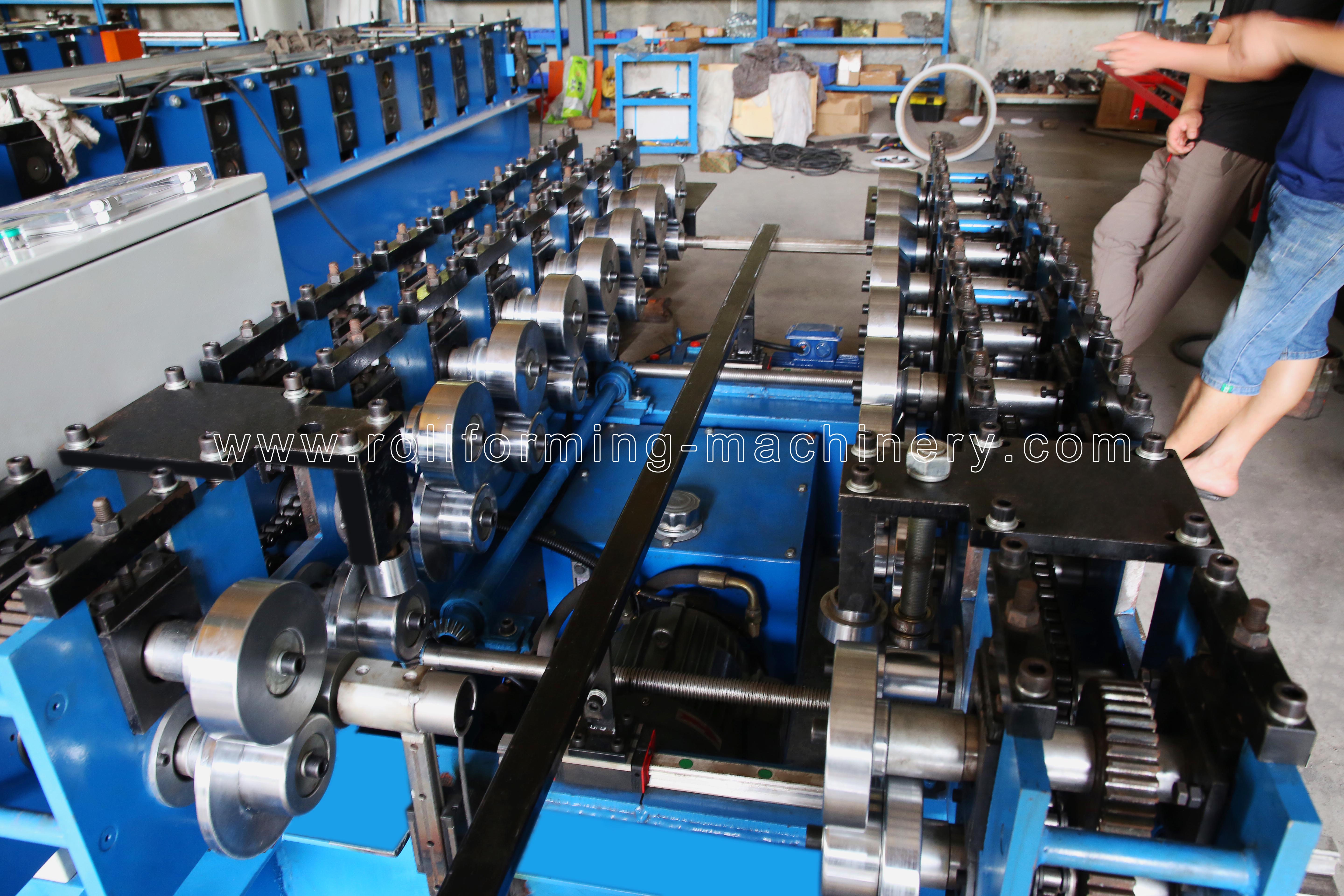

การขึ้นรูปลูกกลิ้ง

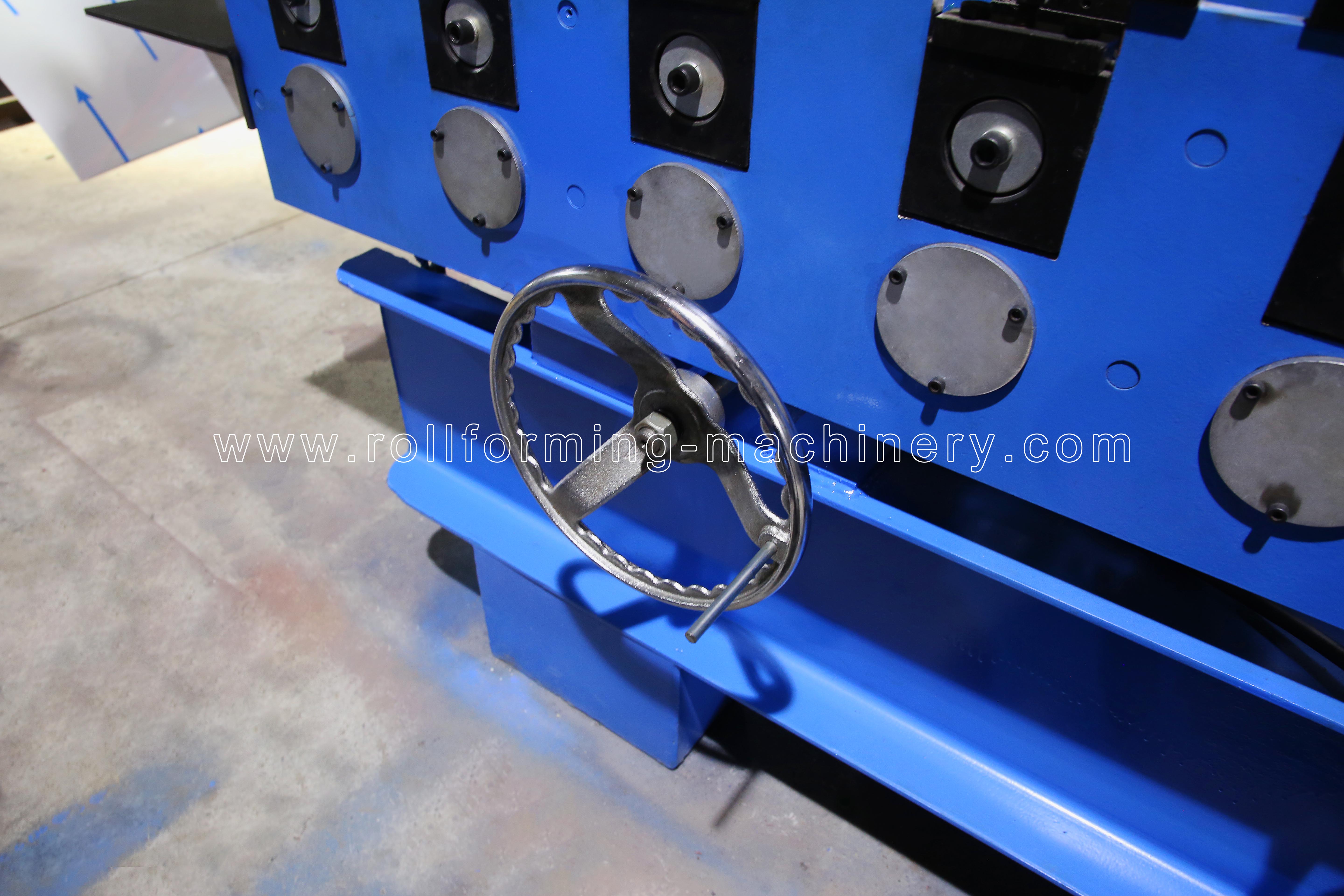

แฮนด์วีล
ตู้ควบคุม PLC

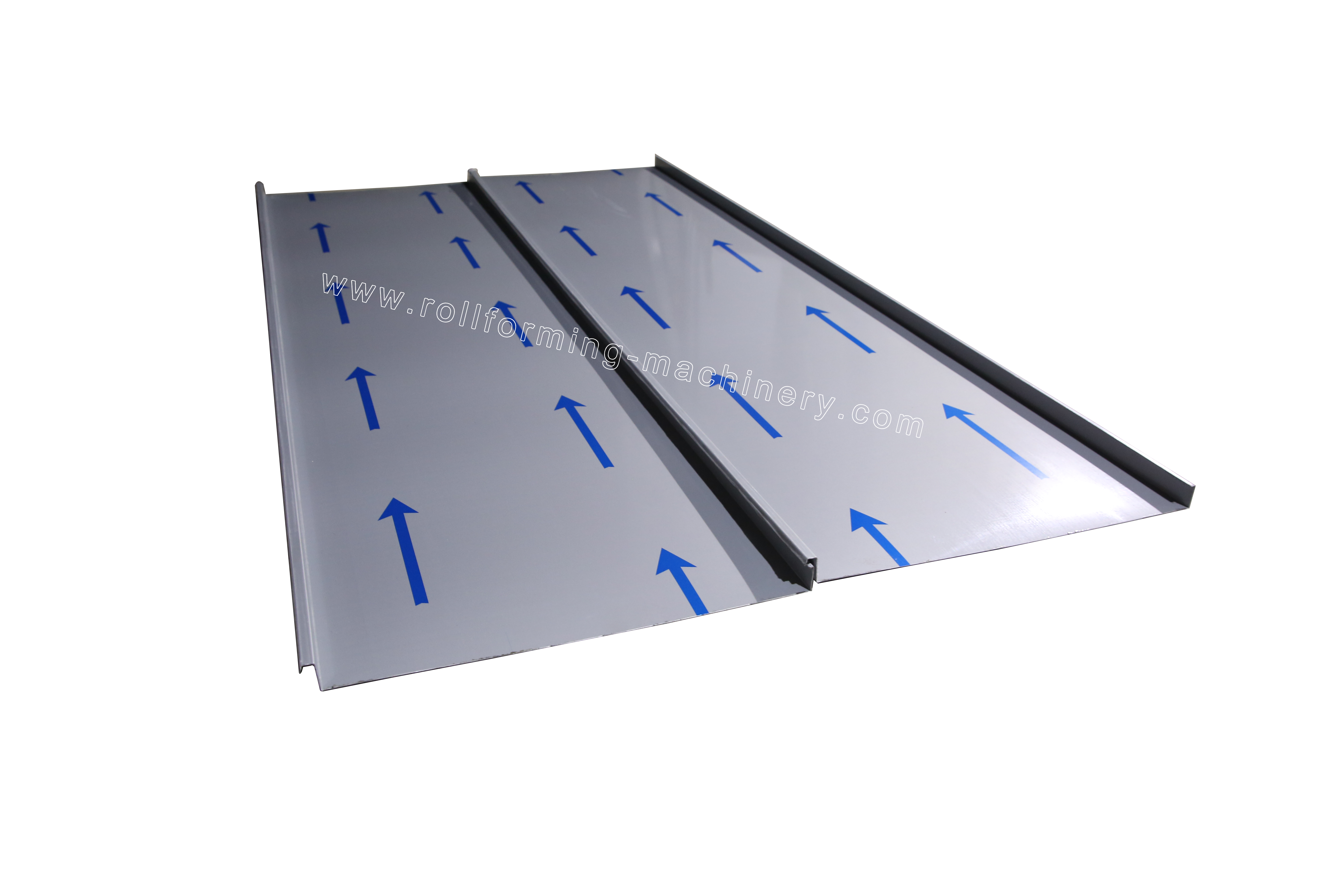

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
ประวัติโดยย่อ
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.7-1.5 มม | การขึ้นรูปสถานี | 9 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H300 |
| 3. | วัสดุการใช้งาน | โลหะผสม Al-Mg-Mn และ PPGI | ความหนาของผนังด้านข้าง | 16มม |
| 4. | สถานีไฟฟ้านาร์ด | 380V50Hz/3Ph | เส้นผ่านศูนย์กลางเพลา | Cr40, φ40มม |
| 5. | เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-600MM | กำลังมอเตอร์หลัก | 4KW |
| 6. | ความแข็งแรงของผลผลิต | Q235、3004H24 | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 15-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก กลึงด้วยความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 2.2KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
Decoiler (5Tons) →อุปกรณ์ให้อาหาร→โรงขึ้นรูปม้วนหลัก→อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3
จอแสดงผลส่วนประกอบของเครื่อง
อุปกรณ์ให้อาหาร
การขึ้นรูปลูกกลิ้ง
แฮนด์วีล
ตู้ควบคุม PLC

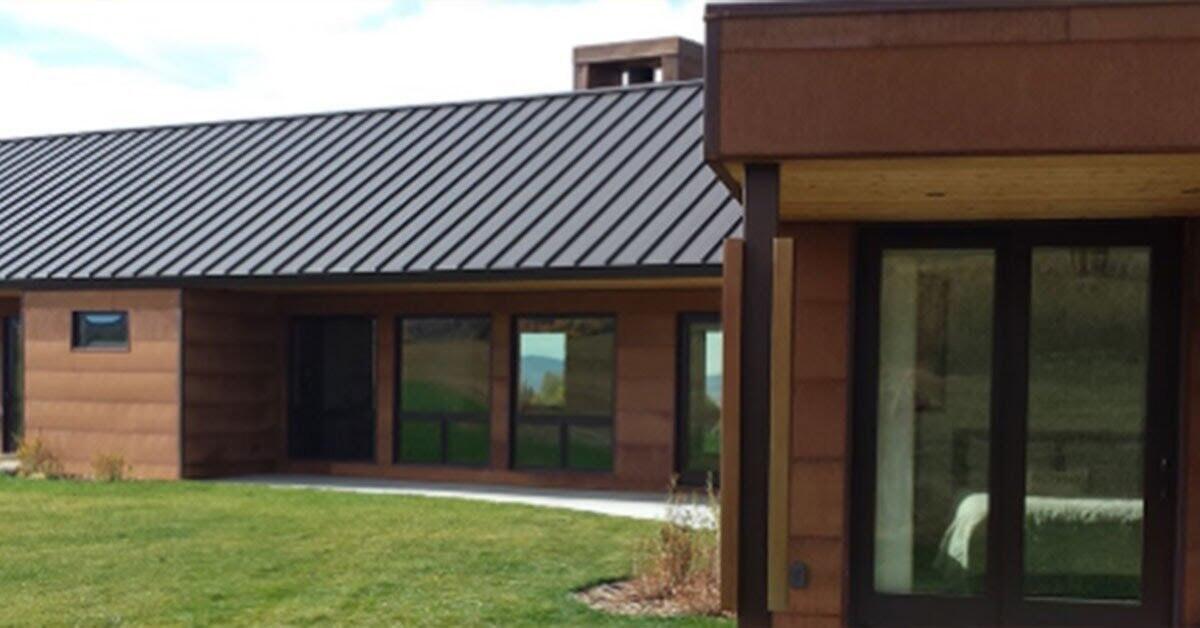

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
