| จำนวน： | |
|---|---|
YX36.5-171.5-686
BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.3-0.8มม | การขึ้นรูปสถานี | 18 ขั้นตอน |
| 2. | ความกว้างของการป้อน | 925มม | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | GI/PPGI | ลด | อาร์ซีรีส์ |
| 4. | มาตรฐานไฟฟ้า | 380V/60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 508±30 มม | กำลังมอเตอร์หลัก | 7.5 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 245-550Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 15-20ม./นาที | ความกว้างที่มีประสิทธิภาพ | 686มม |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก, เครื่องกลึงซีเอ็นซี, รักษาการได้ยิน, HRC58-62 |
| 9. | มอเตอร์ไฮดรอลิก | 4KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่องขจัดคอยล์หัวคู่(5ตัน) → อุปกรณ์แนะนำการให้อาหาร → โรงงานขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → ออกจากแร็ค

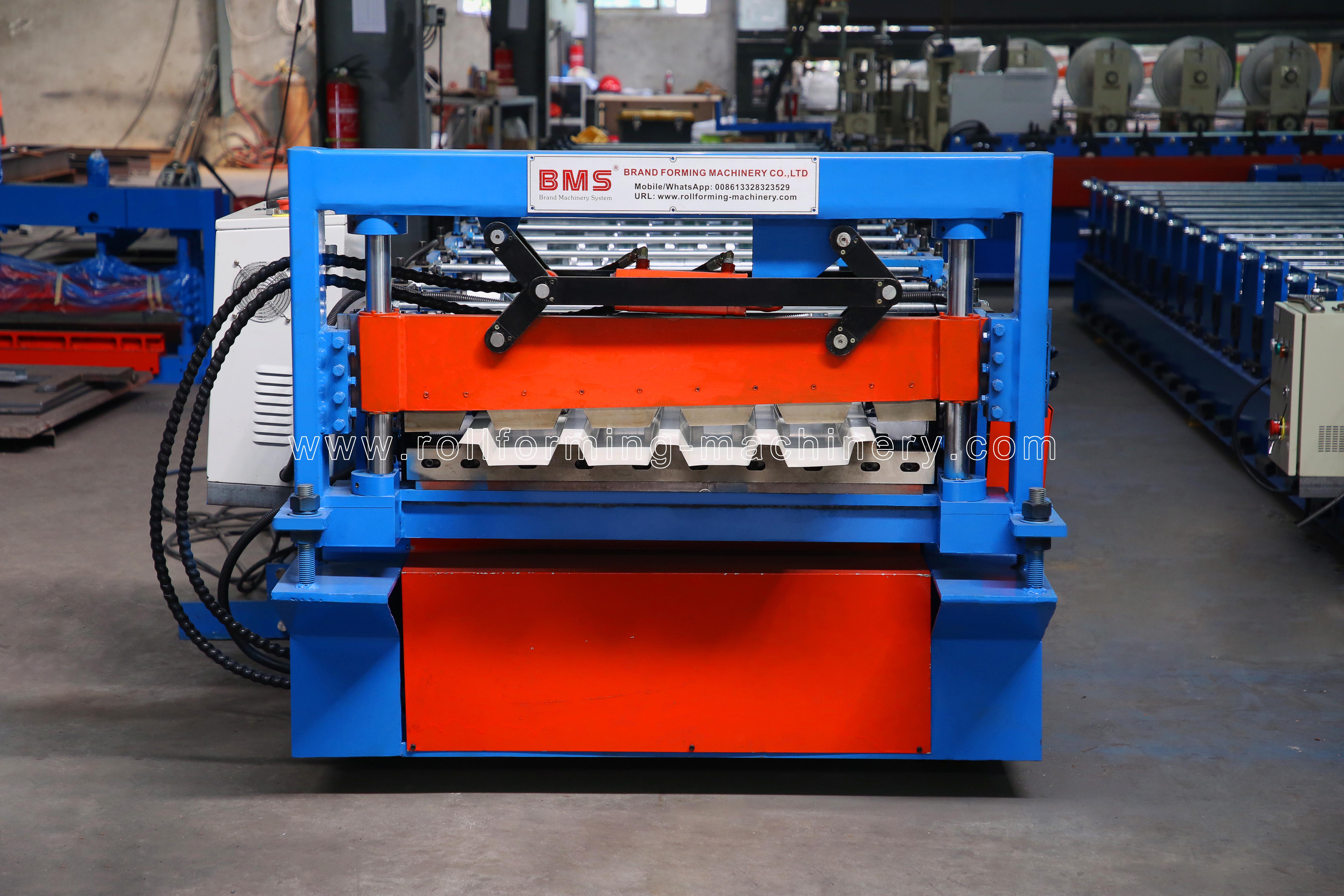

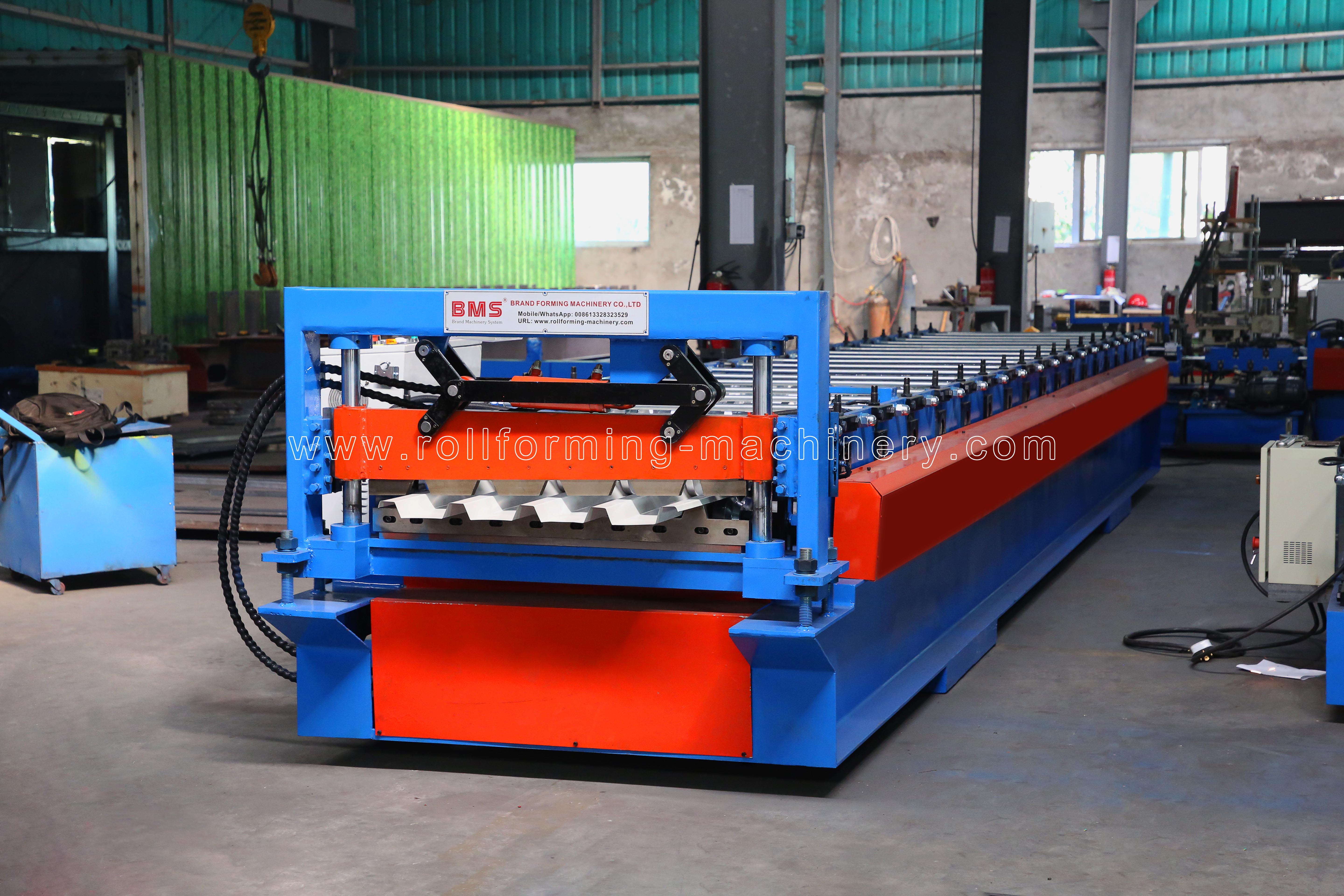

จอแสดงผลส่วนประกอบของเครื่อง

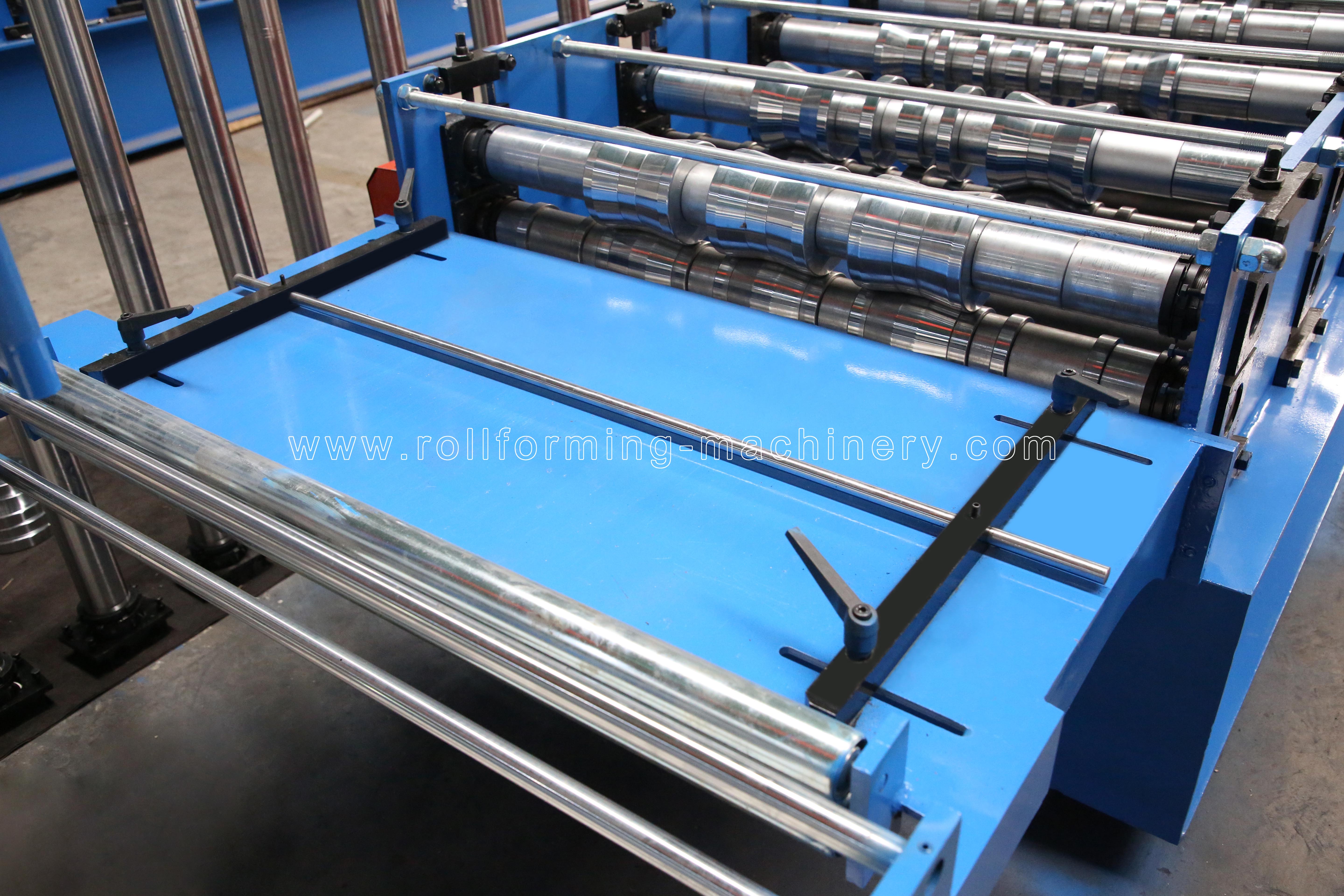

โพสต์คัตเตอร์ อุปกรณ์แนะนำการให้อาหาร

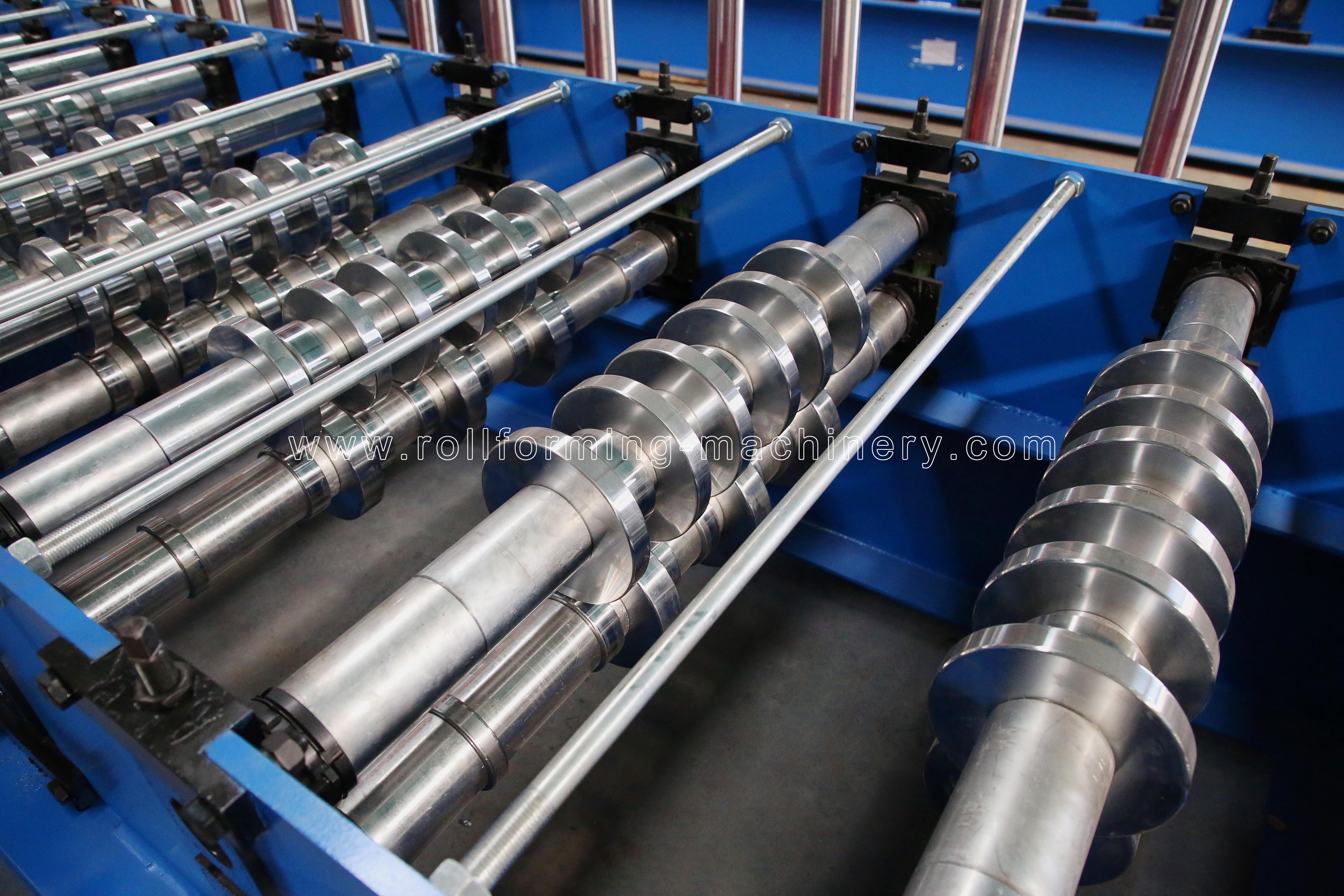

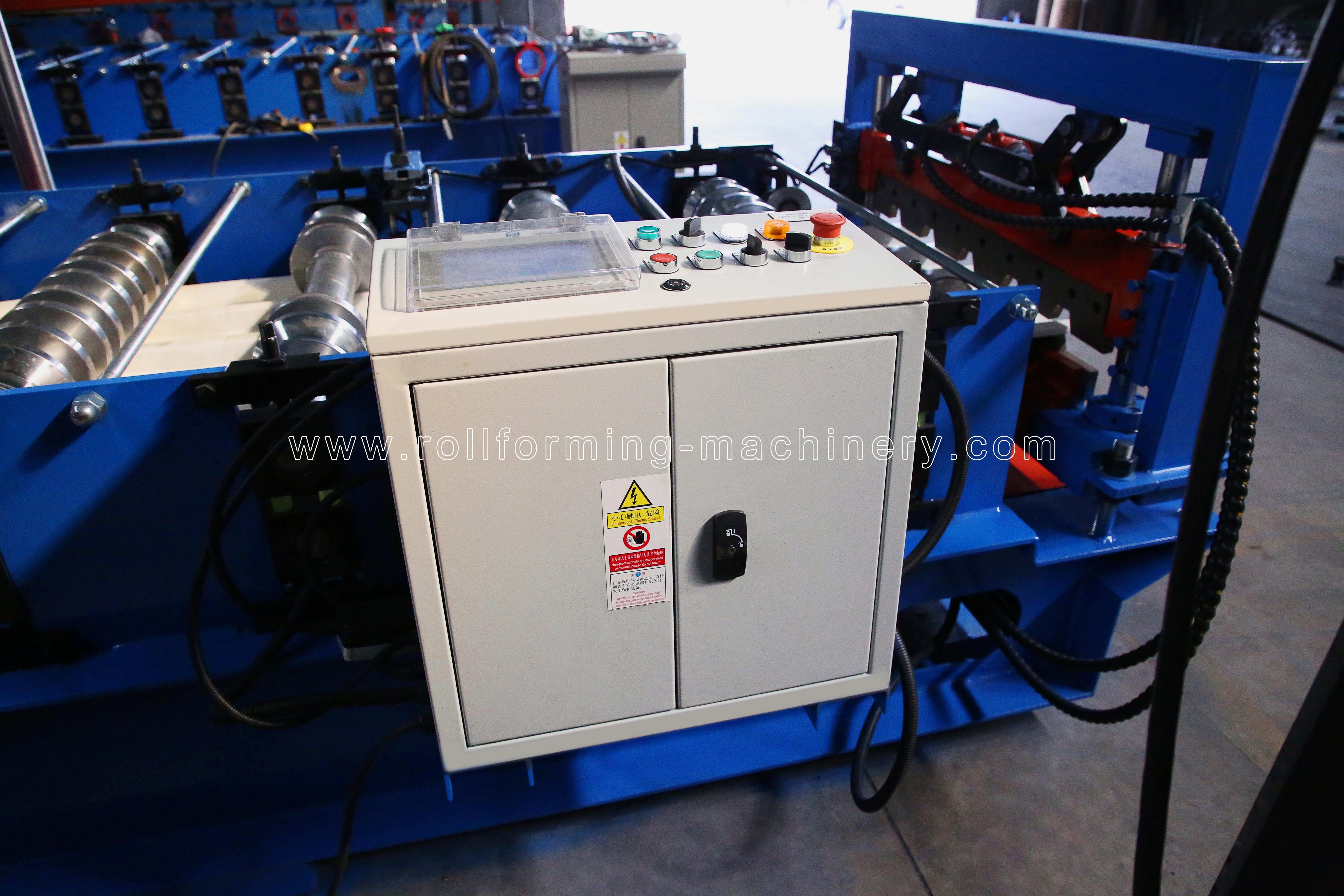

การขึ้นรูปม้วนหลัก มิลล์ ตู้ควบคุม PLC

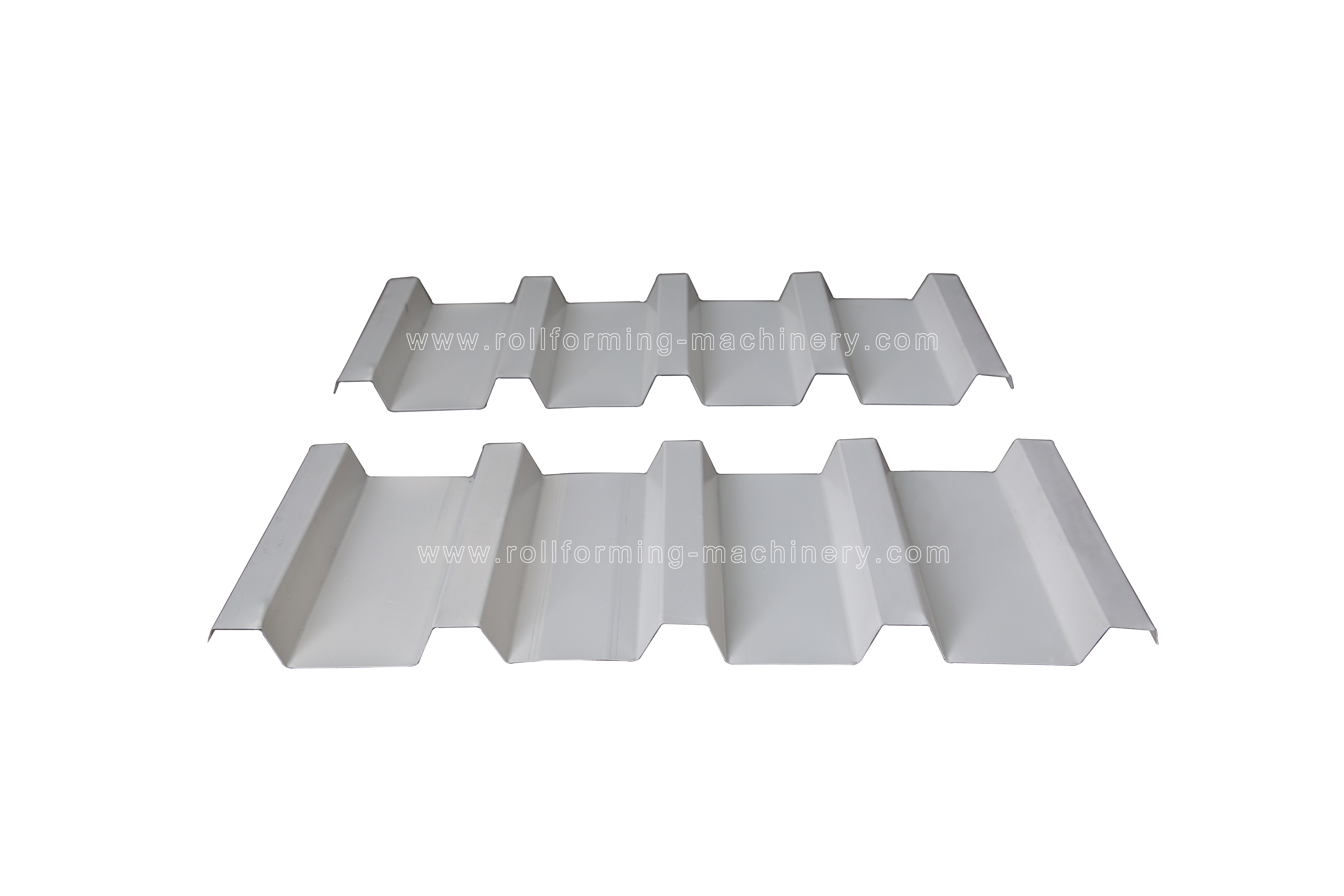

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
