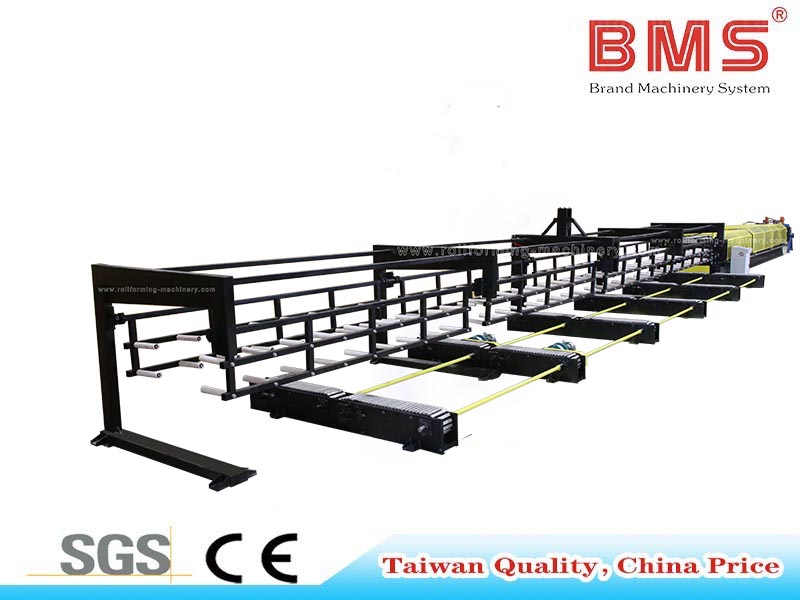

เครื่องขึ้นรูปม้วนสองชั้นสำหรับแผง Diamond Rib และ PBR พร้อม Auto Stacker

เครื่องขึ้นรูปม้วนสองชั้นสามารถสร้างภาพวาดโปรไฟล์ที่แตกต่างกันสองแบบในเครื่องเดียว มันสามารถประหยัดพื้นที่มากขึ้นและแน่นอนมากขึ้น

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：

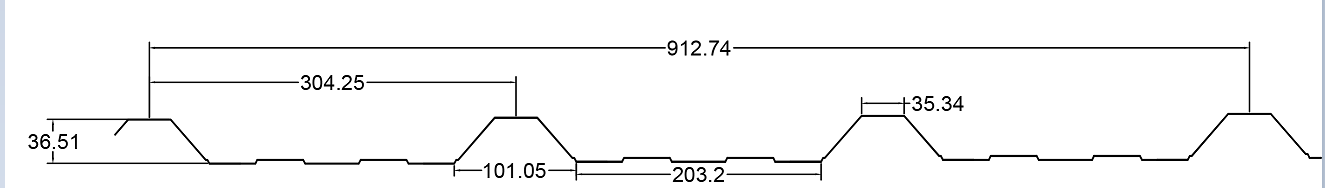

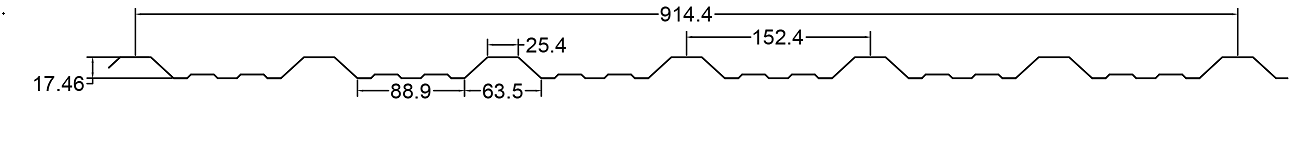

YX36.51-304.25-912.74/YX17.46-152.4-914.4
ยี่ห้อ：
BMS

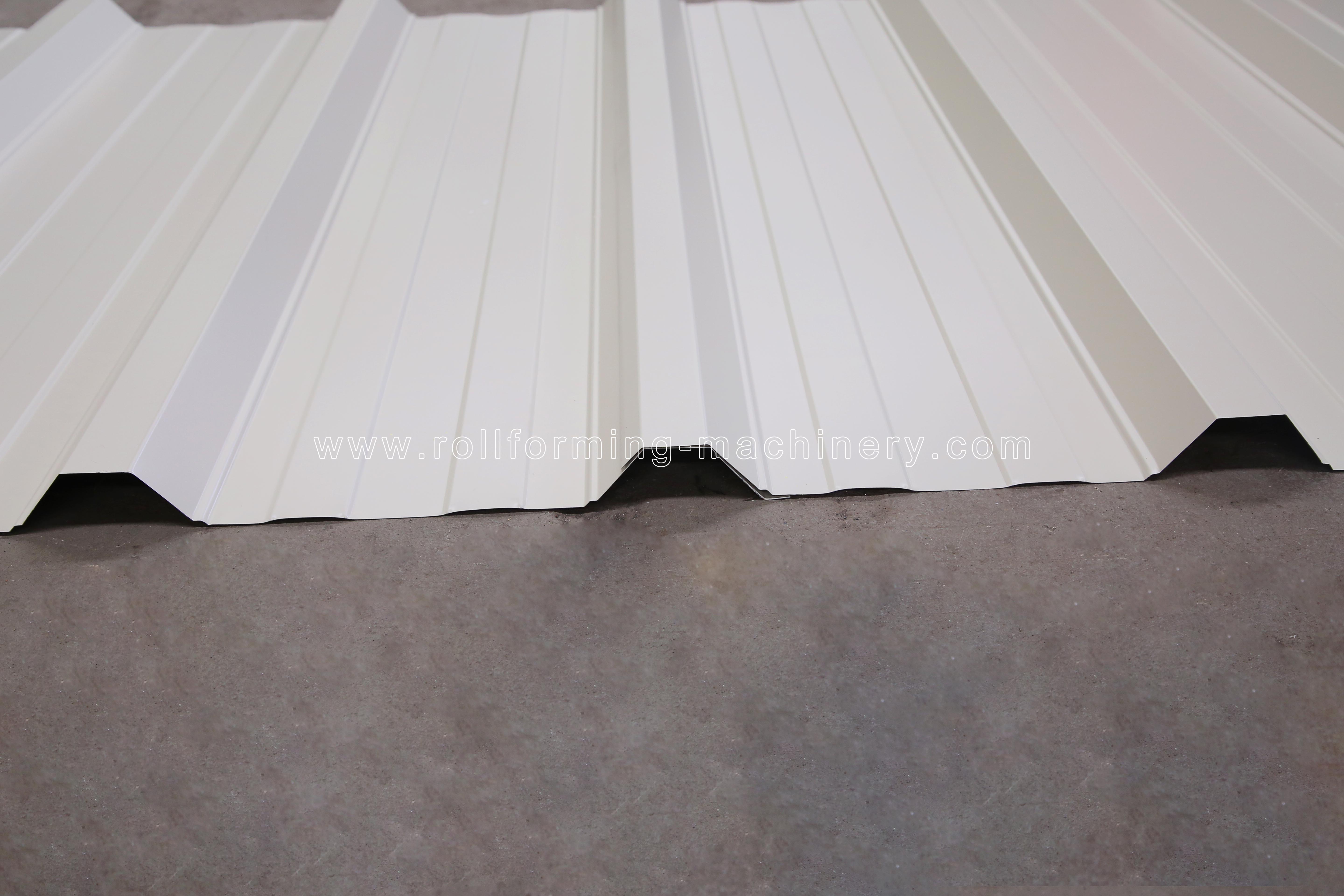

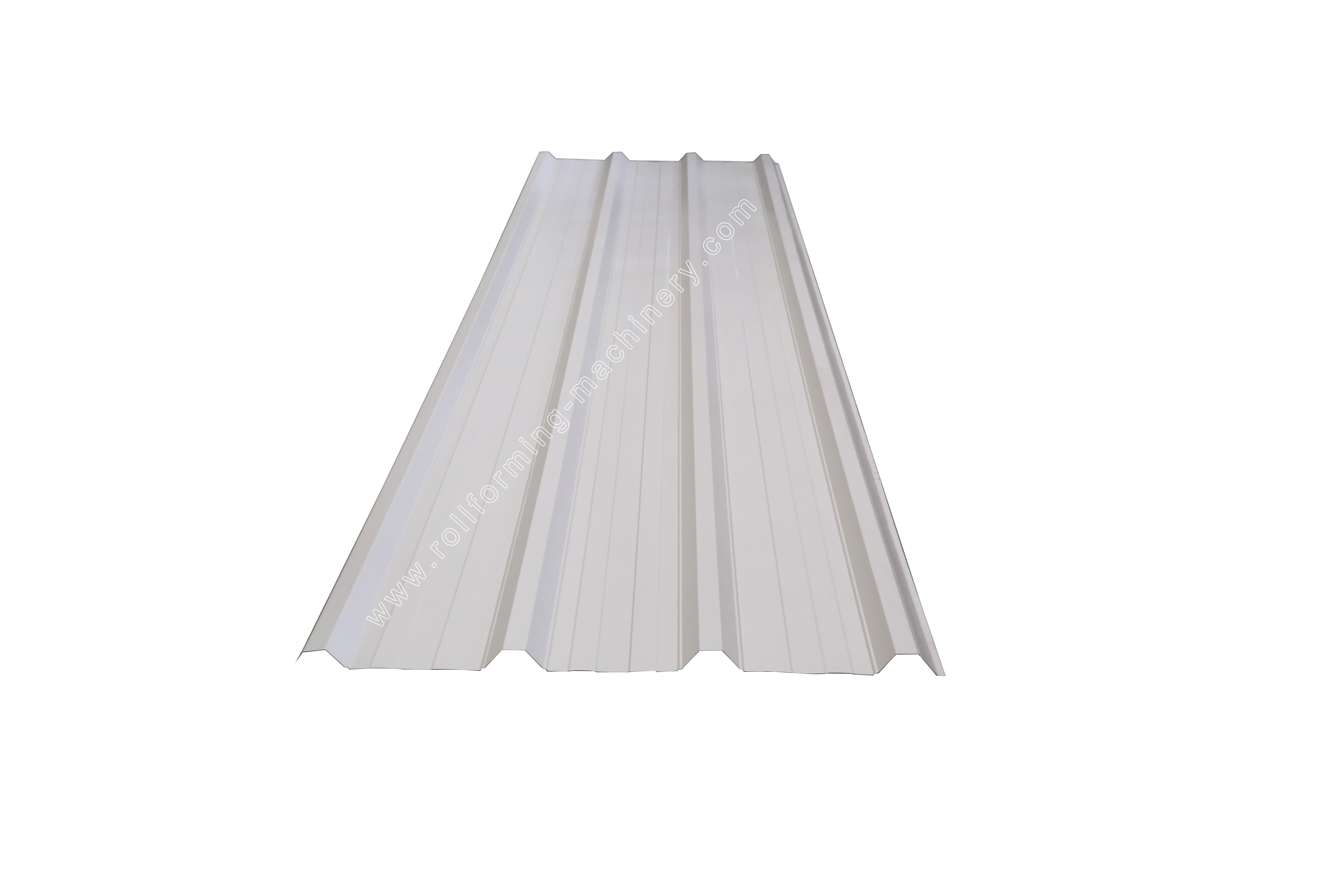

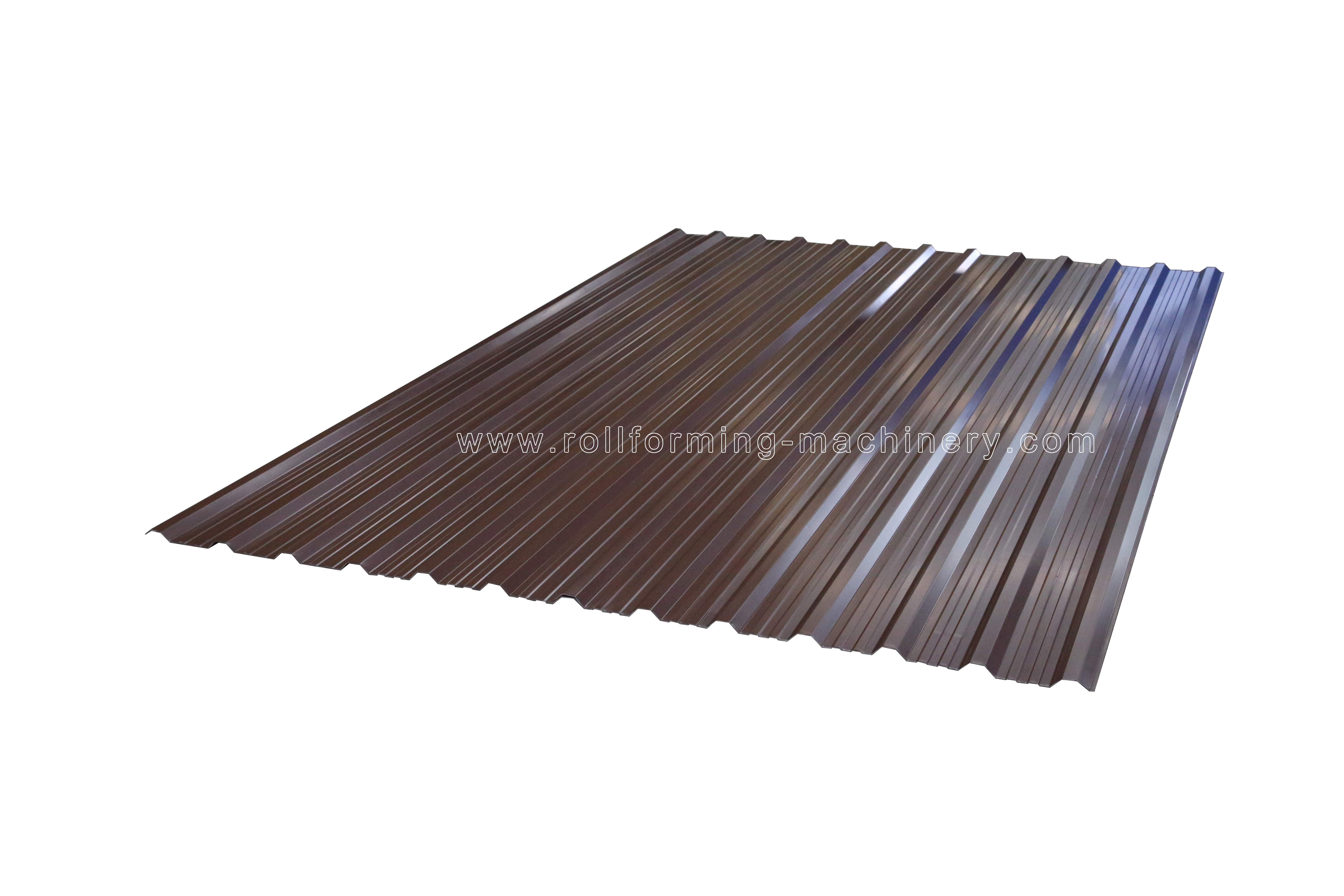

โปรไฟล์

รายละเอียดสินค้า

เลขที่	พารามิเตอร์หลัก		พารามิเตอร์โรงรีดขึ้นรูป
1.	ความหนาของวัสดุ	0.4-0.8มม	การขึ้นรูปสถานี	20/20 ขั้นตอน
2.	ความกว้างของการป้อน	ตามภาพวาด	โครงตัวถัง	H450
3.	วัสดุการใช้งาน	PPGI/แผ่นสังกะสี	ความหนาของผนังด้านข้าง	22มม
4.	มาตรฐานไฟฟ้า	380V60Hz/3Ph	เพลา เส้นผ่านศูนย์กลาง	เหล็ก 45# φ75/φ85มม
5.	ไฮดรอลิก เส้นผ่านศูนย์กลางของเดคูลเลอร์	7T-1300MM	กำลังมอเตอร์หลัก	4KW
6.	ความแข็งแรงของผลผลิต	Q235-345	สกรู โบลท์	ชั้นประถมศึกษาปีที่ 8.8
7.	ความเร็วในการขึ้นรูป	15-20ม./นาที	ความกว้างที่มีประสิทธิภาพ	ตามภาพวาด
8.	ระบบควบคุม	ระบบควบคุม PLC	ลูกกลิ้ง	45# เหล็ก,เครื่องจักรกลที่มีความแม่นยำ
9.	มอเตอร์ไฮดรอลิก	7.5KW	สีเครื่อง	น้ำเงิน+ดำ+ส้ม
10.	วัสดุทดสอบ	BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร

ขั้นตอนการทำงาน

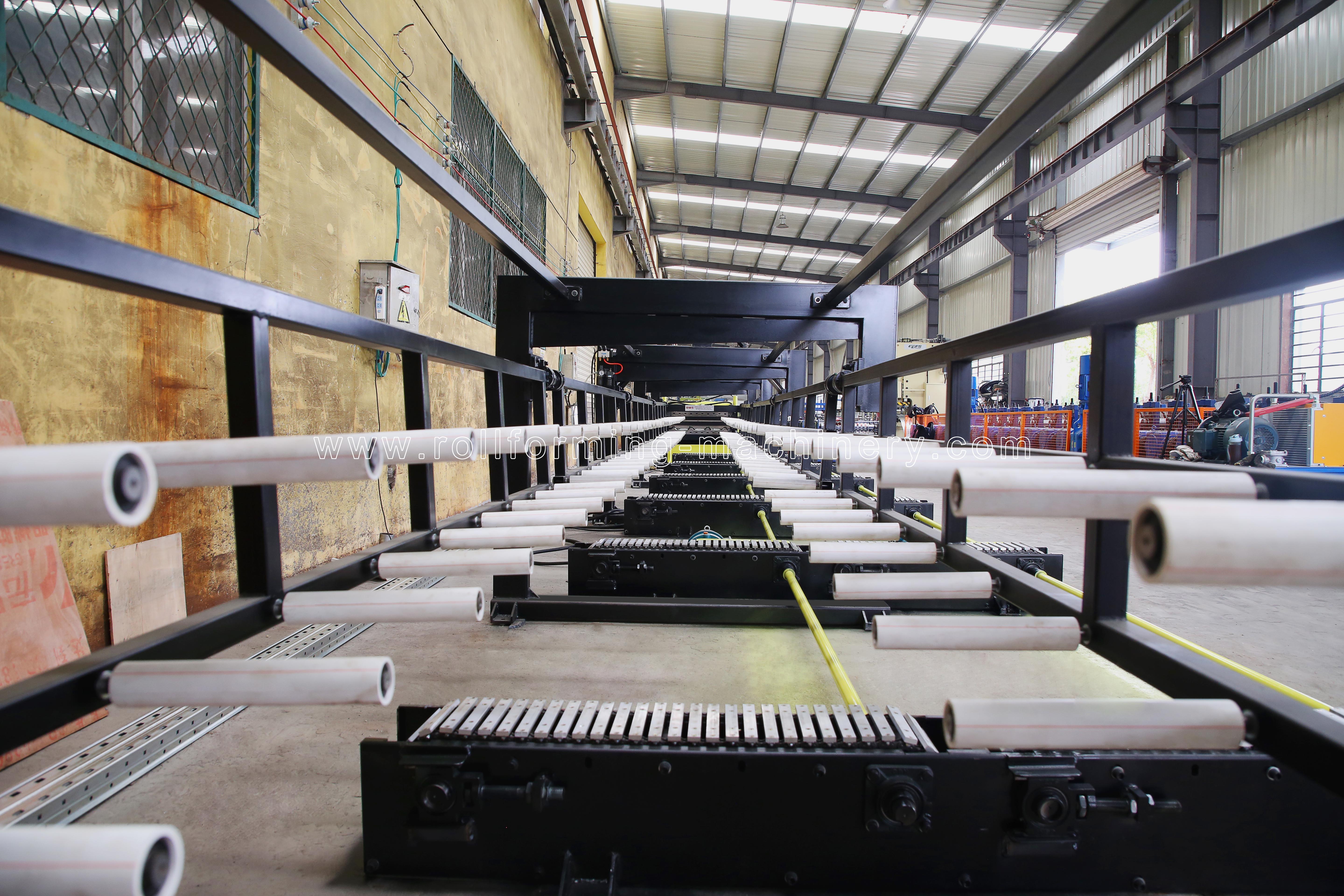

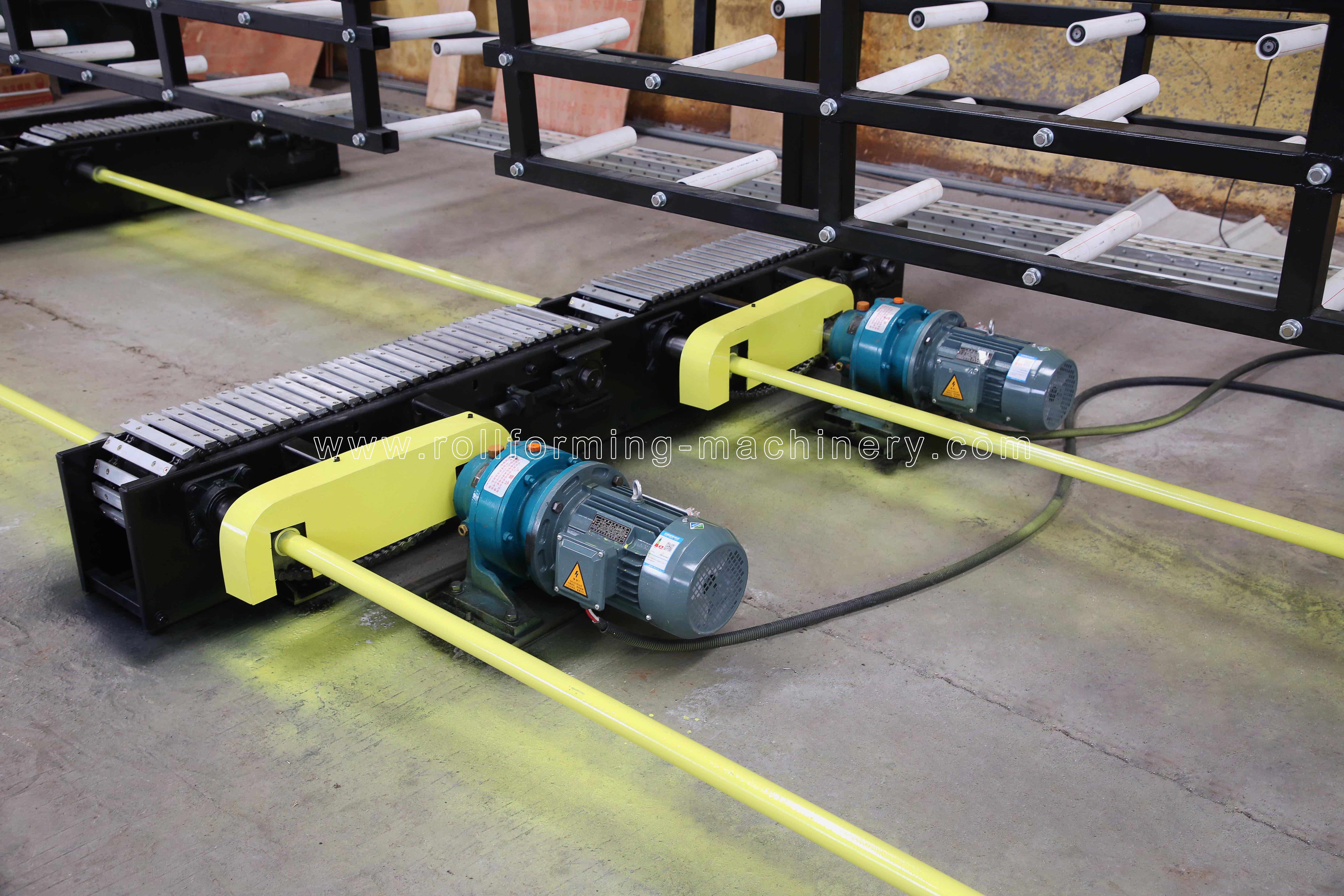

Decoiler ไฮดรอลิก (7Tons) → คู่มือการให้อาหาร → โรงงานขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → รถยกอัตโนมัติ 15.5M

จอแสดงผลส่วนประกอบของเครื่อง

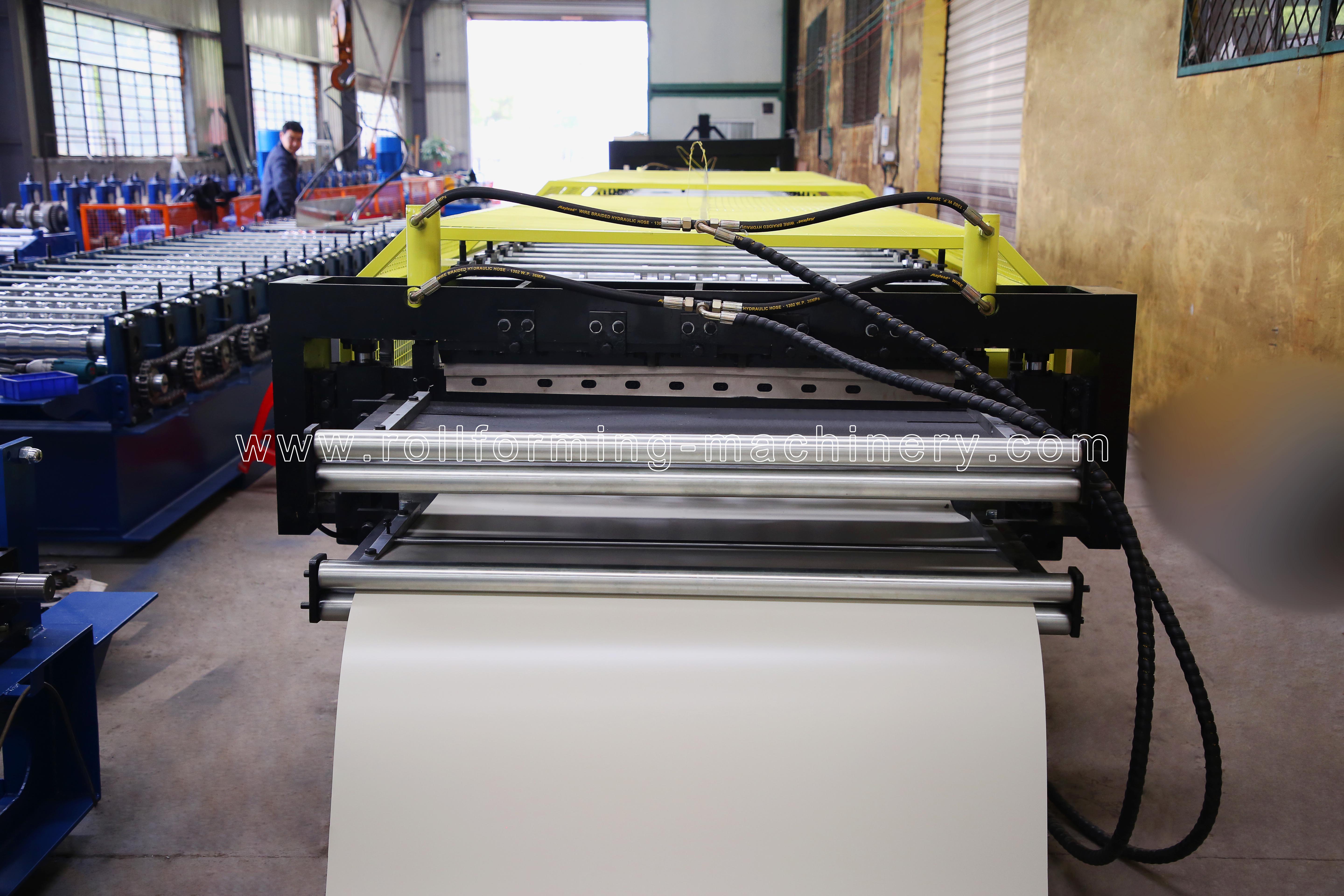

อุปกรณ์ให้อาหาร

โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อม

ความหนาของผนังด้านข้าง: Q235 ตัน 22มม;
ลูกกลิ้งผลิตจาก 45#, กลึงด้วยความแม่นยำ เคลือบฮาร์ดโครม;มีความหนา 0.5 มม. พื้นผิวเคลือบกระจก (เพื่ออายุการใช้งานที่ยาวนานขึ้นและป้องกันสนิม)

เพลาผลิตจาก เหล็ก 45#,การชุบและแบ่งเบาบรรเทาความร้อน, การชุบฮาร์ดโครมเส้นผ่านศูนย์กลาง=φ75/85มม, กลึงด้วยความแม่นยำ
ขับเกียร์และโซ่ประมาณ 20+20 ขั้นตอนในการขึ้นรูป

สามารถปรับตำแหน่งนำทางเพื่อให้ป้อนวัสดุได้อย่างเหมาะสม

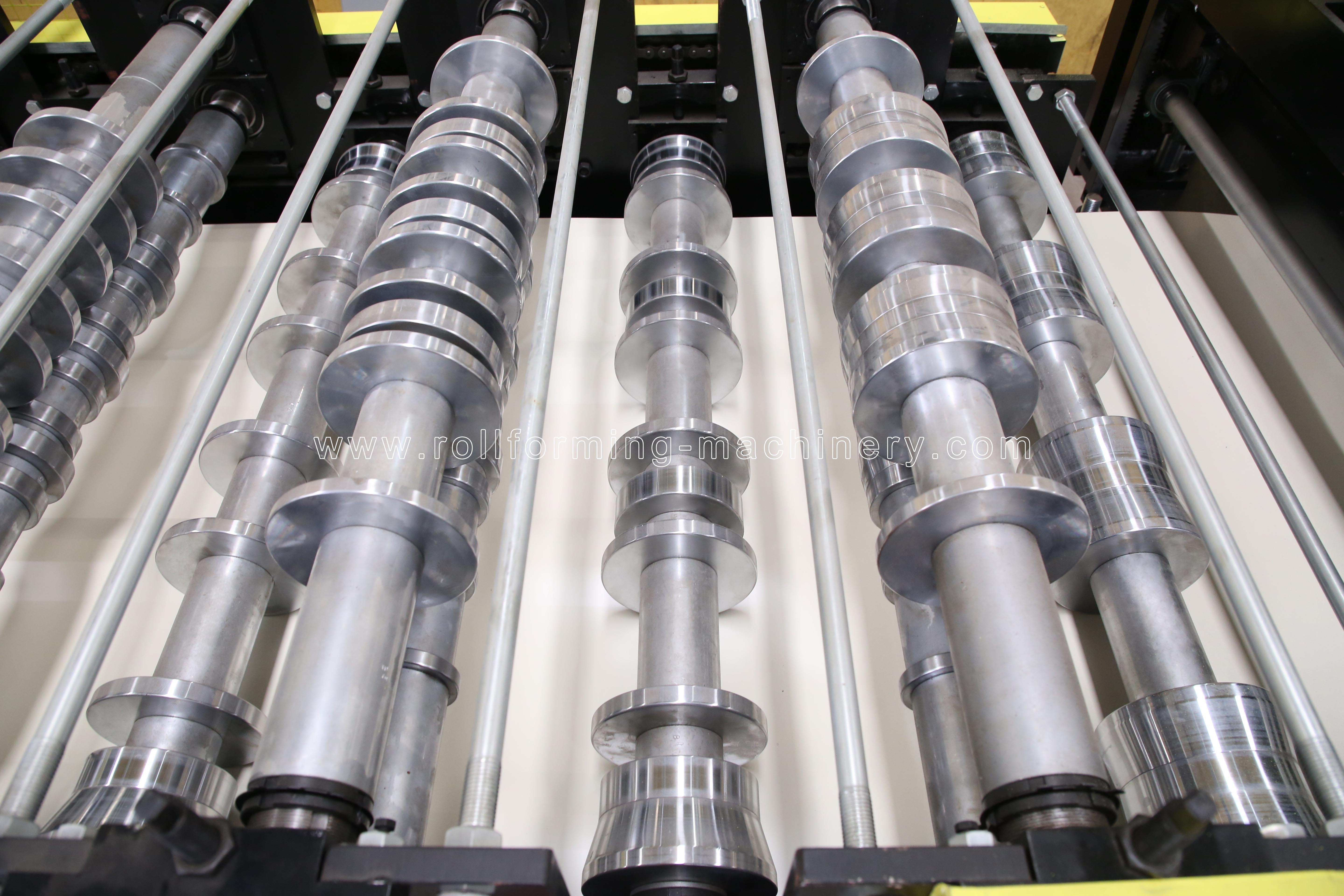

016A6311
