เครื่องขึ้นรูปม้วนแผงผนังความแม่นยำสูง YX24-90-630

เครื่องจักรผลิตโปรไฟล์ที่เหมาะกับการมุงหลังคา ผนัง เพดาน และการตกแต่งอาคาร ด้วยคุณสมบัติที่ทันสมัยและอินเทรนด์ของแผ่นเมทัลชีทลูกฟูกนี้รวมถึงคุณภาพที่ไร้รอยต่อจึงเป็นอีกหนึ่งทางเลือกที่ยอดเยี่ยมสำหรับการออกแบบและตกแต่งสถาปัตยกรรม
สถานะห้องว่าง:
จำนวน:
  • YX24-90-630

  • BMS

รายละเอียดสินค้า

เครื่องขึ้นรูปม้วนแผงผนังที่มีความแม่นยำสูง YX24-90-630 ได้รับการออกแบบมาเพื่อผลิตแผ่นผนังโลหะคุณภาพระดับพรีเมียมพร้อมความแม่นยำด้านมิติที่ยอดเยี่ยม ออกแบบมาเพื่อการผลิตทางอุตสาหกรรมอย่างต่อเนื่อง อุปกรณ์นี้รับประกันการทำงานที่มั่นคงในขณะที่ลดการสูญเสียวัสดุและค่าบำรุงรักษา ทำให้เป็นการลงทุนในอุดมคติสำหรับซัพพลายเออร์วัสดุก่อสร้าง


การออกแบบโปรไฟล์แผง

โปรไฟล์ได้รับการออกแบบมาเป็นพิเศษเพื่อให้มีความแข็งแรงของโครงสร้างที่ดีเยี่ยมและทนต่อสภาพอากาศสำหรับระบบผนัง กระบวนการขึ้นรูปม้วนที่แม่นยำรับประกันขนาดที่สม่ำเสมอในทุกชุด ช่วยให้ติดตั้งที่ไซต์งานได้ง่ายและการปิดผนึกที่เชื่อถือได้ต่อองค์ประกอบด้านสิ่งแวดล้อม

E0FC04BC-363F-4723-498C-7AA656168B63

ข้อมูลจำเพาะทางเทคนิค

สร้างขึ้นด้วยส่วนประกอบสำหรับงานหนัก รวมถึงโครงตัวถัง H400 และลูกกลิ้งเหล็ก 45# พร้อมการบำบัดความร้อน เครื่องจักรนี้สามารถแปรรูปวัสดุแรงดึงสูงถึง G550Mpa สถานีขึ้นรูป 20 ขั้นตอนช่วยให้ได้รูปทรงที่ค่อยเป็นค่อยไปและเรียบเนียน ช่วยปกป้องการเคลือบ PPGI หรือแผ่นสังกะสีในระหว่างการผลิตได้อย่างมีประสิทธิภาพ

เลขที่ พารามิเตอร์หลัก พารามิเตอร์การสร้างโรงสี
1. ความหนาของวัสดุ 0.35-0.42มม สร้างสถานี 20 ขั้นตอน
2. ความกว้างการให้อาหาร 914มม โครงร่าง H400
3. วัสดุแอปพลิเคชัน กัลวาลูม/แผ่นสังกะสี, PPGI ความหนาของผนังด้านข้าง 18 มม.
4. มาตรฐานไฟฟ้า 380V50Hz/3Ph เส้นผ่านศูนย์กลางเพลา 45# เหล็ก, φ70mm
5. เส้นผ่านศูนย์กลาง decoiler แบบแมนนวล 508±30 มม พลังงานมอเตอร์หลัก 7.5 kW
6. ความแข็งแรงของผลผลิต G550Mpa สลักเกลียว เกรด 8.8
7. ความเร็วในการขึ้นรูป 15-20m/นาที ความกว้างที่มีประสิทธิภาพ เป็นการออกแบบลูกค้า
8. ระบบควบคุม ระบบควบคุม PLC ลูกกลิ้ง เหล็ก 45# รักษาโรคหู HRC58-62
9. มอเตอร์ไฮดรอลิก 3kW สีของเครื่องจักร สีน้ำเงิน+ดำ+ส้ม
10. วัสดุทดสอบ BMS จะจัดเตรียมขนาดของวัสดุป้อนเพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร

ขั้นตอนการผลิต

สายการผลิตอัตโนมัติได้รับการกำหนดค่าเพื่อให้การทำงานราบรื่น ตั้งแต่การป้อนวัสดุไปจนถึงชั้นวางทางออกสุดท้าย ทุกขั้นตอนจะถูกซิงโครไนซ์อย่างแม่นยำโดยระบบควบคุม PLC ขั้นสูง ขั้นตอนการทำงานที่ได้รับการปรับปรุงนี้ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก โดยได้รับความเร็วการทำงานที่เสถียรที่ 15-20 ม./นาที โดยมีคนเข้ามาแทรกแซงน้อยที่สุด

เครื่อง Decoiler แบบแมนนวล (5 ตัน) → อุปกรณ์นำทางการให้อาหาร → เครื่องขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → ชั้นวางทางออก (3M * 2)

1

ส่วนประกอบของเครื่องแสดงผล

ส่วนประกอบที่สำคัญแต่ละชิ้นผลิตขึ้นโดยมีการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจถึงความทนทานในระยะยาวและความแม่นยำในการขึ้นรูปที่สม่ำเสมอภายใต้สภาวะการทำงานหนัก

016A2512

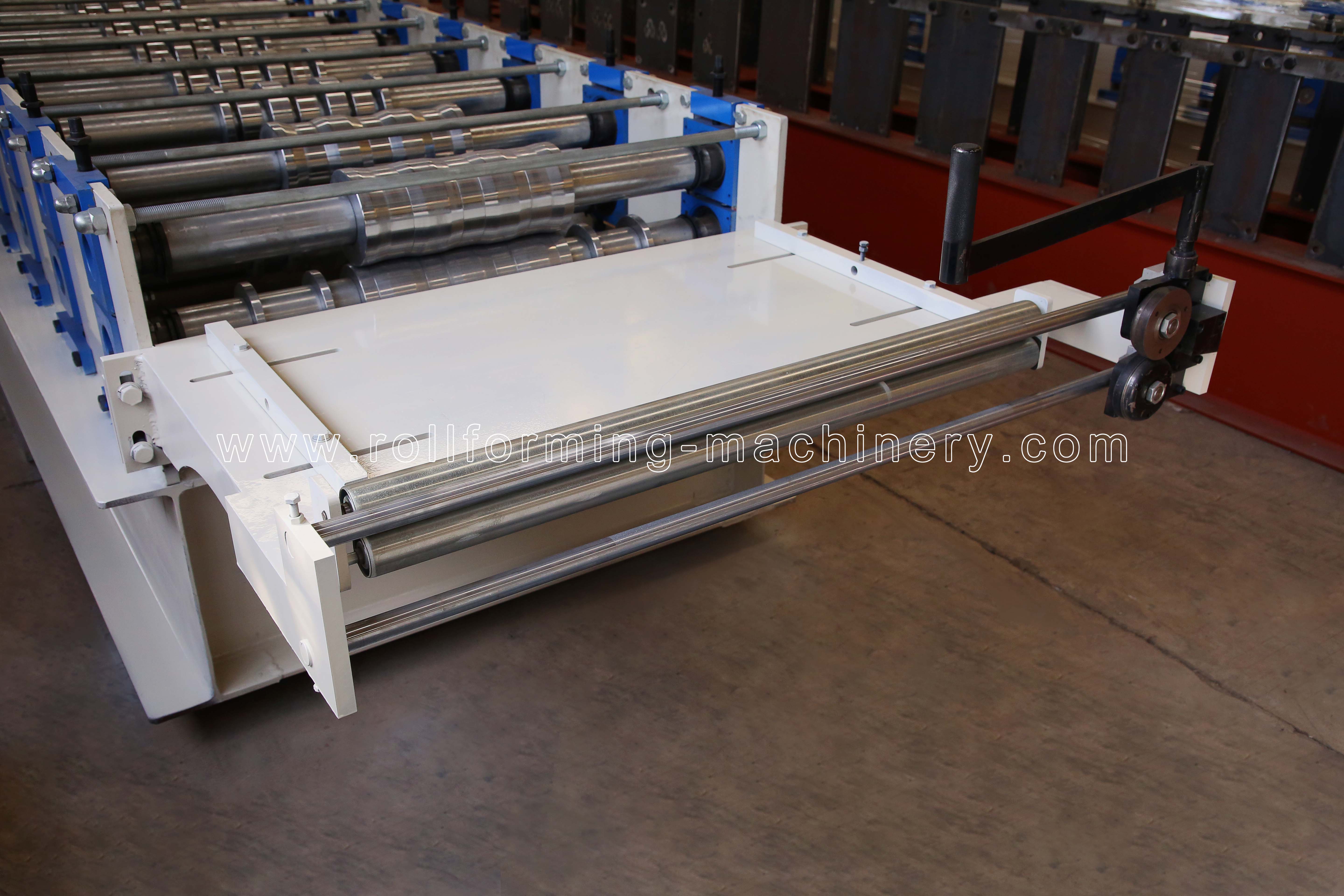

อุปกรณ์ให้อาหาร

รับประกันการจัดตำแหน่งวัตถุดิบอย่างแม่นยำก่อนเข้าสู่โรงงานหลัก ช่วยลดความเสี่ยงของการเบี่ยงเบนและการสูญเสียวัสดุได้อย่างมีประสิทธิภาพ

016A2494

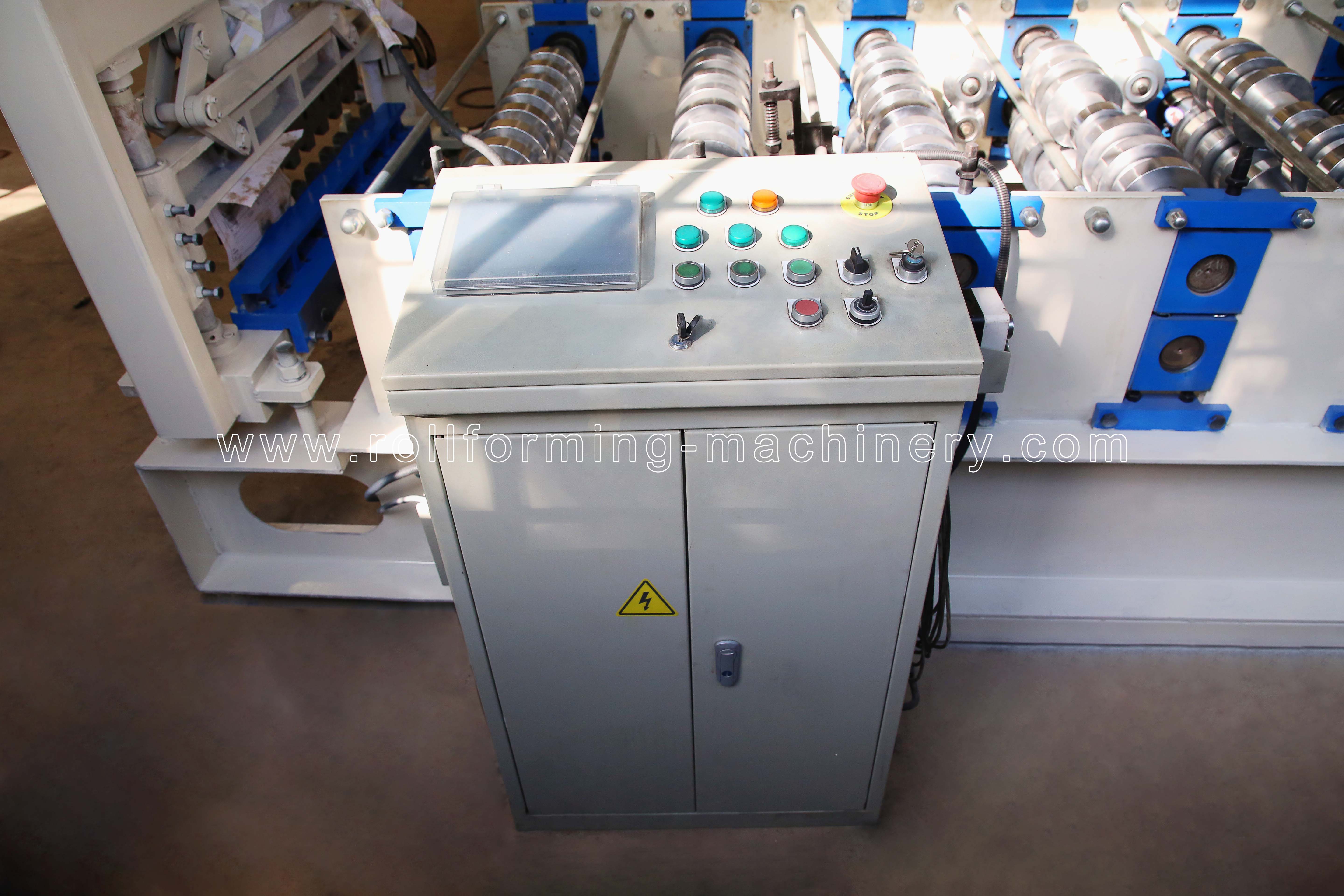

ตู้ควบคุมของ PLC

นำเสนออินเทอร์เฟซที่ใช้งานง่ายสำหรับการตั้งค่าความยาวและชุดการผลิต ทำให้มั่นใจได้ถึงระบบอัตโนมัติระดับสูงและความแม่นยำในการตัดที่เชื่อถือได้

016A2450

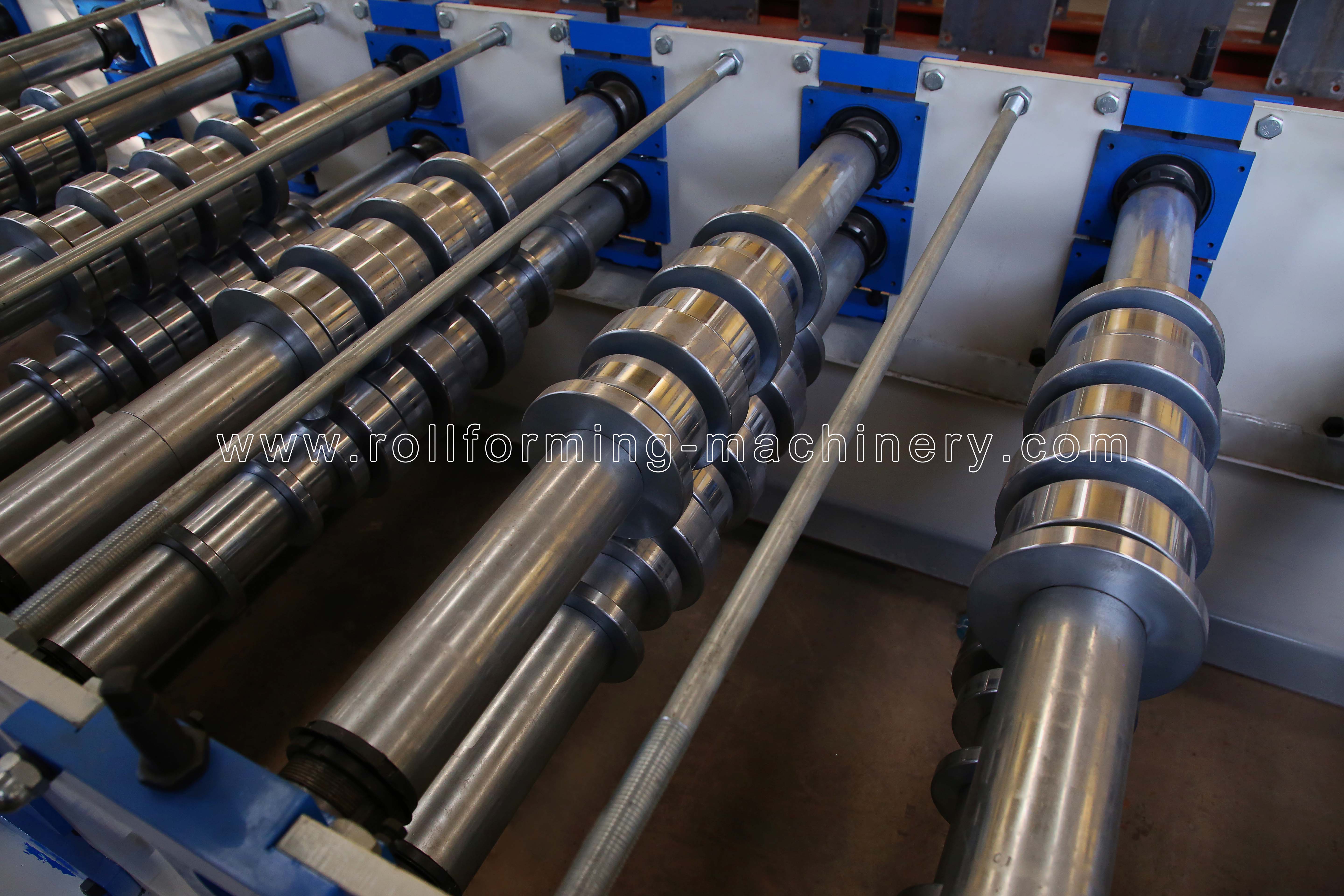

โรงสีเครื่องจักรหลัก

ติดตั้งมาพร้อมกับเฟรม H400 ที่แข็งแกร่งและผนังด้านข้าง 18 มม. เพื่อลดการสั่นสะเทือน จึงเป็นแพลตฟอร์มที่มีความเสถียรสูงสำหรับการขึ้นรูปม้วนด้วยความเร็วสูง

016A2543

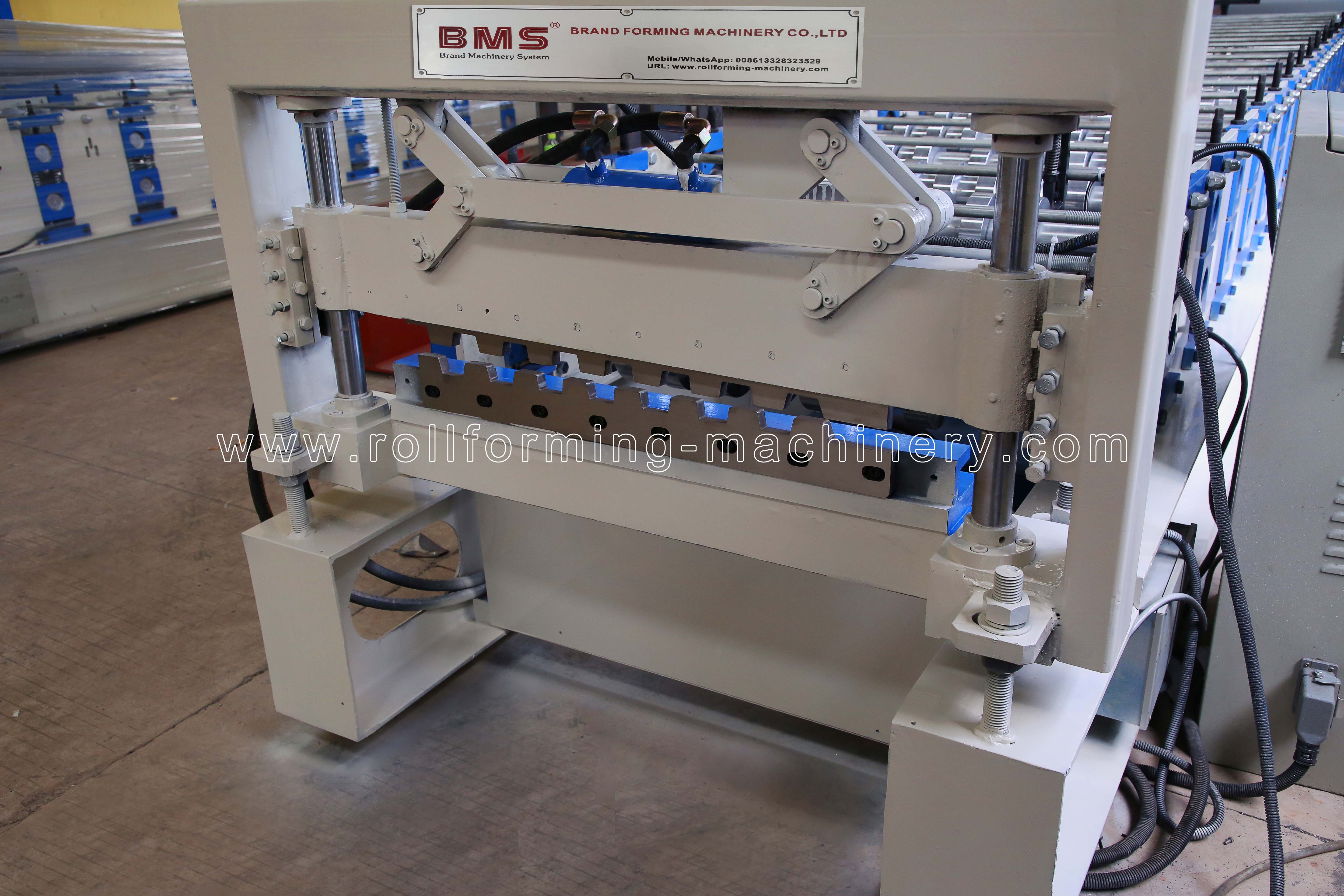

โพสต์คัตเตอร์

ใช้มอเตอร์ไฮดรอลิกขนาด 3KW ที่ทรงพลังเพื่อให้การตัดที่สะอาด ไร้เสี้ยน ซึ่งเข้ากันกับโปรไฟล์แผงผนังเฉพาะอย่างสมบูรณ์แบบ

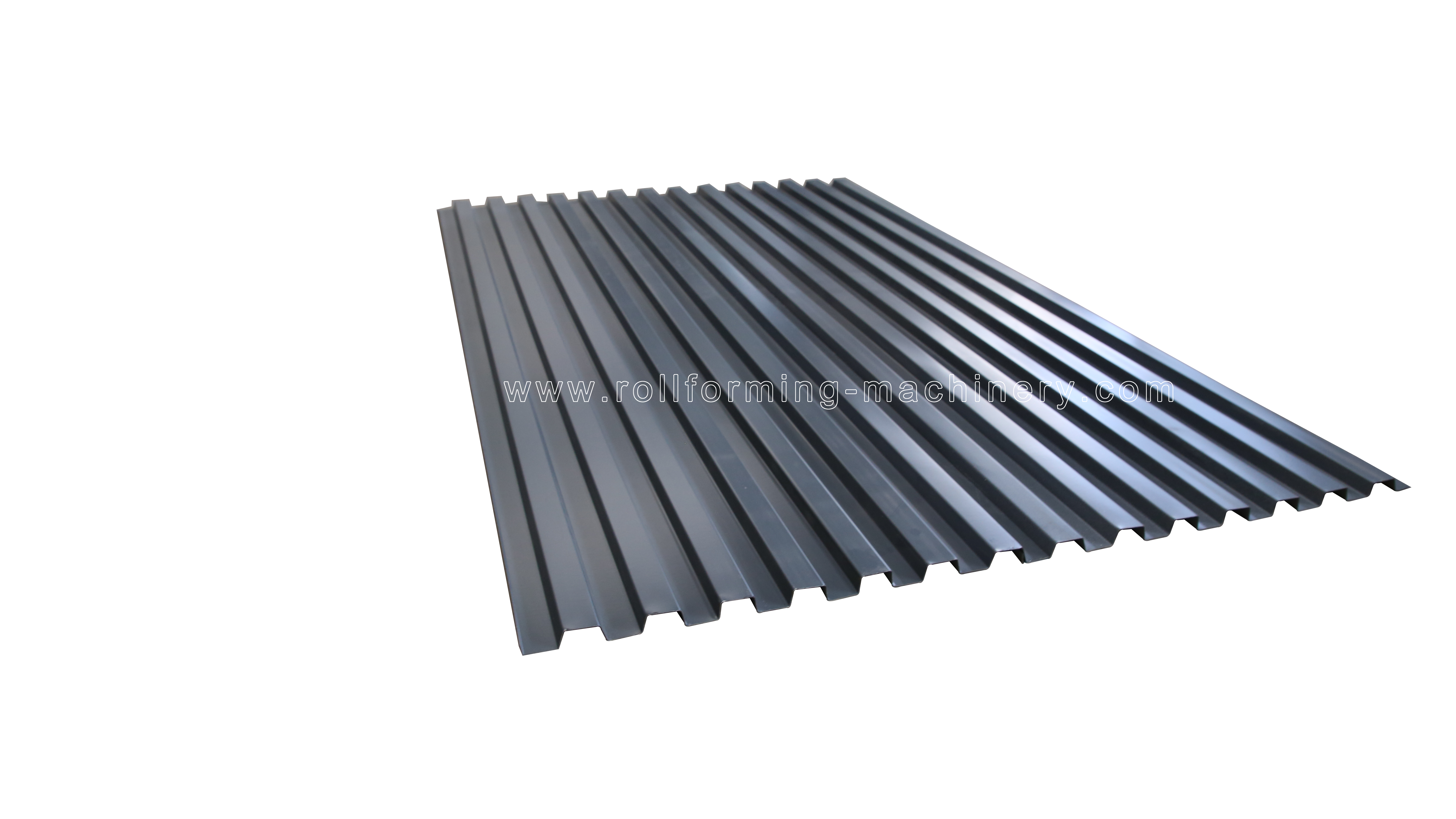

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร

แผ่นผนังสำเร็จรูปมีพื้นผิวที่ไร้ที่ติ ขอบที่เชื่อมต่อกันอย่างแม่นยำ และความสมบูรณ์ของโครงสร้างที่ไม่มีการประนีประนอม แผงที่มีความแม่นยำสูงเหล่านี้ตรงตามมาตรฐานการก่อสร้างที่เข้มงวด และพร้อมใช้งานทันที ซึ่งสะท้อนถึงความสามารถในการขึ้นรูปที่เหนือกว่าของเครื่อง YX24-90-630

800x600 วอลล์ เปเปอร์ 016A2573

รายละเอียดอุปกรณ์ที่ครอบคลุม

สำรวจงานฝีมือที่มีรายละเอียดและการออกแบบที่แข็งแกร่งของเครื่องจักรขึ้นรูปม้วนของเรา ตั้งแต่โครงงานหนักไปจนถึงระบบควบคุมไฟฟ้าที่แม่นยำ ทุกด้านได้รับการออกแบบทางวิศวกรรมเพื่อมอบประสิทธิภาพที่เชื่อถือได้และลดต้นทุนการบำรุงรักษาระยะยาวสำหรับโรงงานผลิตของคุณ

详情页 _03
详情页 _04
详情页_05
图片 1

รายละเอียดสินค้า

เคสใบสมัคร

เครื่องขึ้นรูปม้วนแผงผนังความแม่นยำสูง YX24-90-630 ได้รับการออกแบบมาเพื่อส่งมอบผลิตภัณฑ์สำเร็จรูปที่เหนือกว่าซึ่งตรงตามมาตรฐานการก่อสร้างที่เข้มงวด แผงที่ผลิตขึ้นแสดงความแม่นยำของมิติที่แน่นอน โปรไฟล์ที่สม่ำเสมอ และพื้นผิวที่ไร้ที่ติ ความแม่นยำระดับสูงนี้ช่วยให้มั่นใจได้ว่าแผงหุ้มผนังสำเร็จรูปมีความสมบูรณ์ของโครงสร้างที่ดีเยี่ยมและทนทานต่อสภาพอากาศที่เชื่อถือได้ สำหรับผู้รับเหมาและช่างก่อสร้าง แผงที่มีรูปแบบแม่นยำเหล่านี้หมายถึงการประสานที่ราบรื่นระหว่างการติดตั้งที่ไซต์งาน ซึ่งช่วยลดเวลาแรงงานและลดการสูญเสียวัสดุได้อย่างมาก คุณภาพของผลผลิตที่สม่ำเสมอแปลโดยตรงไปสู่ขั้นตอนการก่อสร้างที่มีประสิทธิภาพมากขึ้นและต้นทุนโครงการโดยรวมลดลง

800x600รูปภาพ 016A2573

เครื่องสร้างประตูชัตเตอร์แบบม้วน ผลิตภัณฑ์สำเร็จรูป

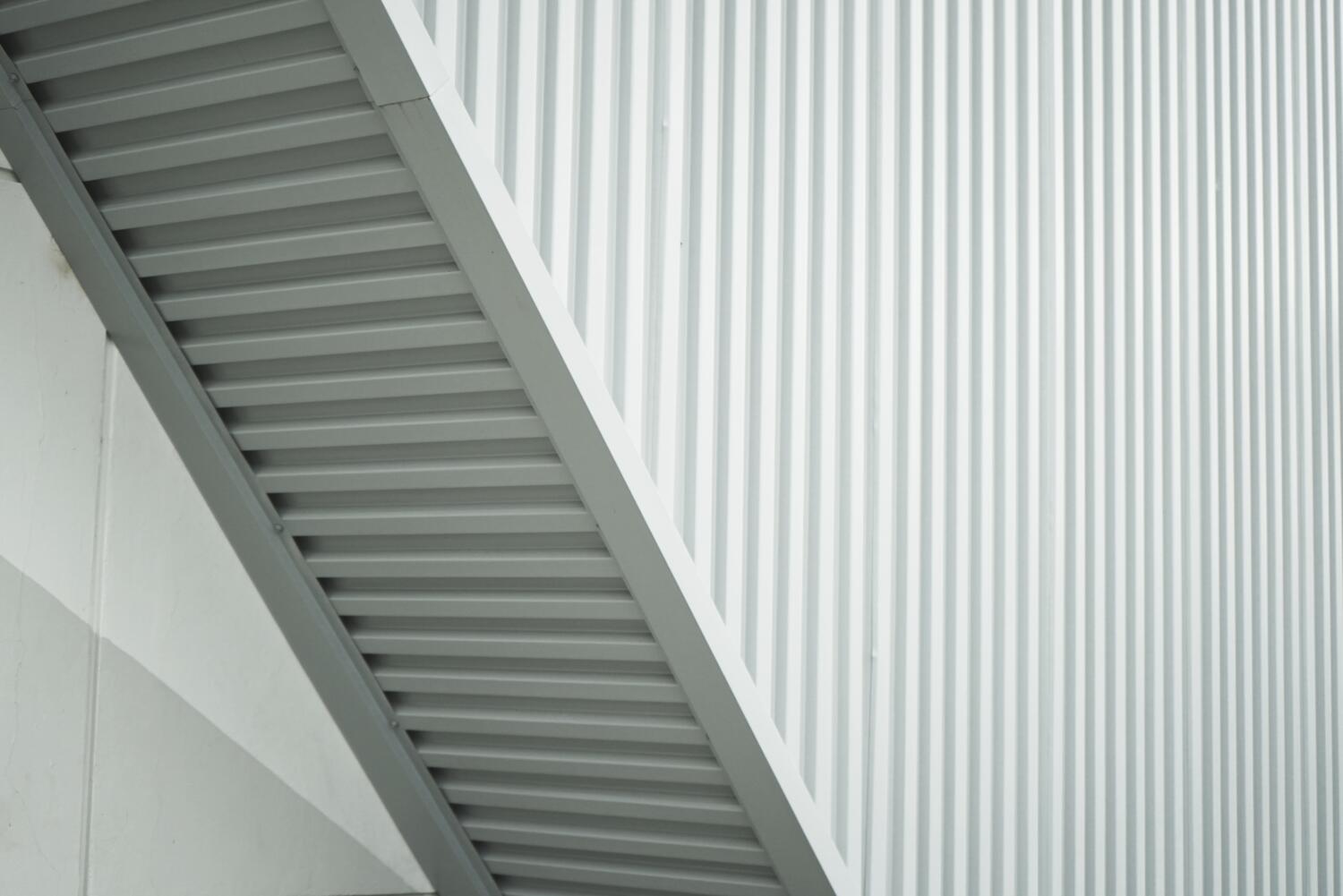

เนื่องจากความทนทานและความสวยงาม แผงผนังที่ผลิตโดยอุปกรณ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายในโครงการสถาปัตยกรรมและการก่อสร้างที่หลากหลาย กรณีการใช้งานทั่วไป ได้แก่ ด้านหน้าด้านนอกของคลังสินค้าอุตสาหกรรมขนาดใหญ่ อาคารพาณิชย์ สิ่งอำนวยความสะดวกทางการเกษตร และอาคารที่พักอาศัยสมัยใหม่ ประสิทธิภาพพื้นผิวที่แข็งแกร่งให้การปกป้องที่ยาวนานต่อองค์ประกอบด้านสิ่งแวดล้อมที่รุนแรง ในขณะที่รูปลักษณ์ที่สะอาดและเป็นมืออาชีพช่วยเพิ่มมูลค่าการมองเห็นของโครงสร้าง ด้วยการนำเสนอโซลูชั่นการหุ้มที่เชื่อถือได้และสวยงาม ผลิตภัณฑ์สำเร็จรูปเหล่านี้มอบมูลค่าระยะยาวและความปลอดภัยทางโครงสร้างสำหรับเจ้าของและผู้พัฒนาอสังหาริมทรัพย์
