| จำนวน： | |
|---|---|
C40-160
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | เหล็กชุบสังกะสี (GI), เหล็กม้วนเย็น (CRC) |
ความหนาของวัสดุ | 2.0-4.0มม | |
ด้วยความแข็งแรงของผลผลิต | Q235-550Mpa | |
| ม้วน | ความกว้างของการป้อน | ตามรูปวาด |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด5 ตัน | |
เครื่องจักร | ฐานเฟรม | โครงสร้างแบบยืนฟรีแบบยุโรป |
วัสดุลูกกลิ้ง | เหล็ก Cr12 กลึงด้วยความแม่นยำ เคลือบโครเมียมแข็ง | |
สถานีลูกกลิ้ง | 22 ขั้นตอนในการสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф95mm, การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 30KW, การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 22KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | ซีเมนส์ / เดลต้า |
หน้าจอสัมผัส | ซีเมนส์/ไวน์วิว | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |
1. การออกแบบงานหนักของ Talwan น้ำหนักเครื่องทั้งหมดมากกว่า 20 ตัน กระปุกเกียร์ (ประสิทธิภาพการส่งผ่านสูงและแม่นยำ อัตราการส่งผ่าน) อายุการใช้งานของเครื่องจักรมากกว่าสองเท่าของอายุการใช้งานอื่น เครื่องราคาถูกอินเดียและจีน
2. เครื่องหนึ่งเครื่องสำหรับหลายโปรไฟล์: แป C ใด ๆ ภายในช่วงเว็บ 40-160 มม. ประหยัดการลงทุนและพื้นที่
3. ช่วยให้คุณสามารถเสนอบริการ C purlin ที่ปรับแต่งตามความต้องการของลูกค้าได้ตลอด 24 ชั่วโมง เกจของวัสดุ ซึ่งรวมถึงความกว้างและหน้าแปลนที่แตกต่างกัน ผสมส่วนสูง..
4. การเปลี่ยนอัตโนมัติแบบเซอร์โวมอเตอร์สำหรับแป C ต่างๆ ภายใน 1-5 นาที ช่วยประหยัดเวลาและปรับปรุงประสิทธิภาพการทำงาน

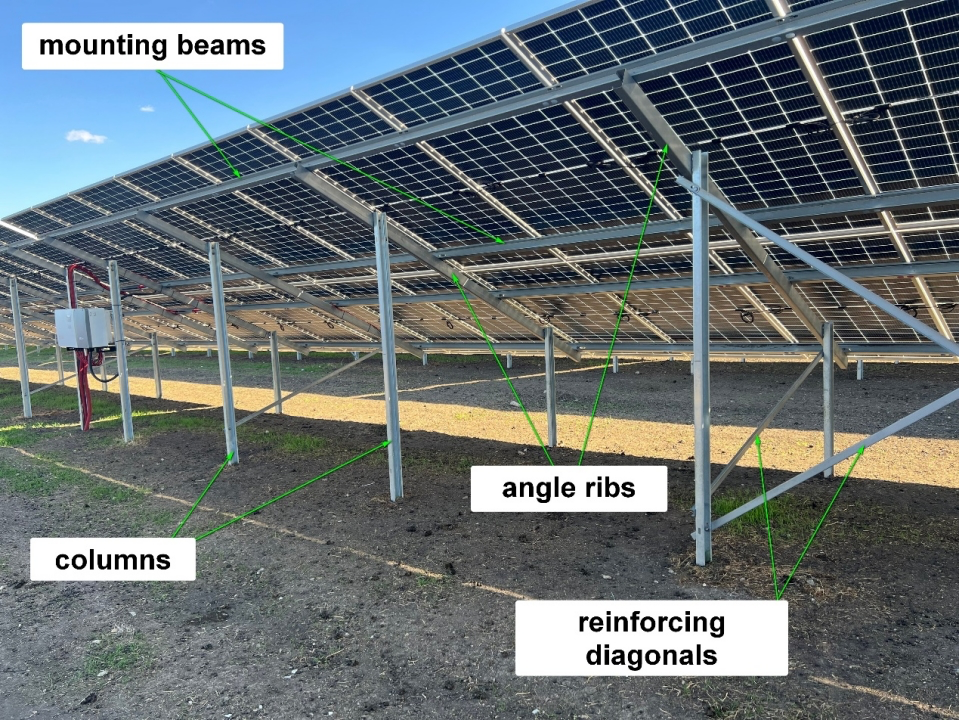

5. ระบบเจาะแปดสูบสามารถตอบสนองรูเจาะต่างๆ ข้อกำหนดของอุตสาหกรรมพลังงานแสงอาทิตย์
6. โครงสร้างการตีเหล็กหล่อของยุโรปที่มีการป้องกันการเสียรูปและความสามารถในการรับน้ำหนักสูงทำให้มั่นใจได้ถึงความแม่นยำในการขึ้นรูปเครื่อง
7. ระบบควบคุมการบินหลังตัดด้วยความแม่นยำของเซอร์โว (เพื่อประสิทธิภาพการทำงานที่สูง)
8. ระบบควบคุม PLC ล่าสุดถูกนำมาใช้เพื่อรวมความยาวสองชุด วิธีการนับ (การนับความยาวรูนับอินฟราเรดและ การนับความยาวล้อเข้ารหัส) เป็นระบบควบคุม PLC หนึ่งระบบสามารถเปลี่ยนวิธีการนับความยาวเพื่อแก้ปัญหาได้ ความไม่เข้ากันเนื่องจากความยาวพิเศษของคำสั่งซื้อแต่ละรายการ
9. ติดตั้งระบบระบายความร้อนด้วยน้ำเพื่อทำให้ลูกกลิ้งและโปรไฟล์เย็นลง ยืดอายุการใช้งานของลูกกลิ้ง และรับประกันคุณภาพของโปรไฟล์ที่เสร็จสมบูรณ์
Decoiler ไฮดรอลิก→อุปกรณ์ให้อาหารและปรับระดับ→อุปกรณ์เจาะและตัดไฮดรอลิกล่วงหน้า →ระบบการขึ้นรูปม้วน→ การตัดโพสต์ที่ควบคุมด้วยเซอร์โว→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns

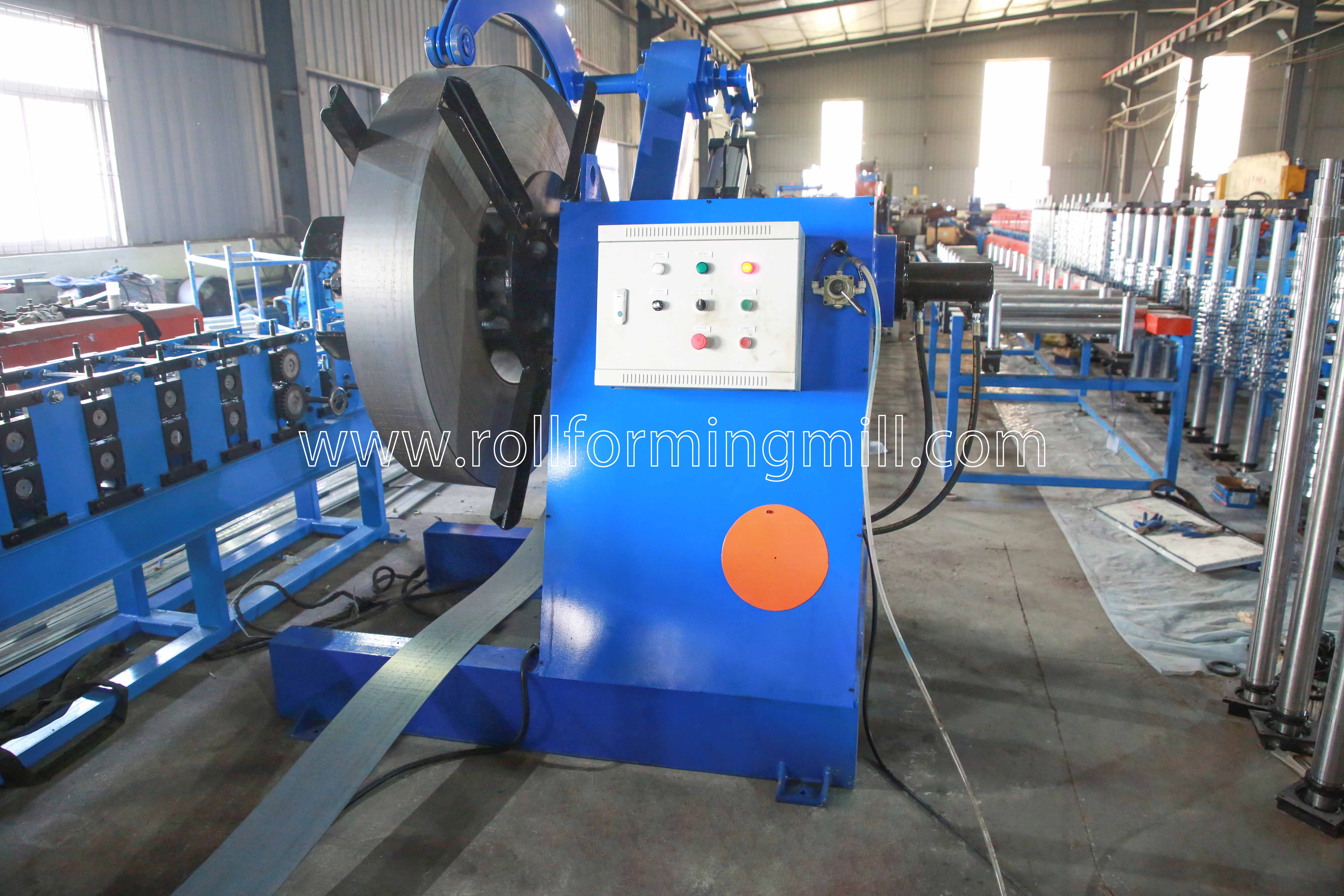

1) 5 ตัน Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
สูงสุดความกว้างของการป้อน:600มม
ช่วงรหัสคอยล์:508±30มม,เส้นผ่านศูนย์กลางภายนอก:1600มม
ความจุสูงสุด:5 ตัน,เครื่องยนต์:3KW,การควบคุมความเร็วความถี่
มอเตอร์ปั้มน้ำมัน:2.2KW,พร้อมแขนกด
เพิ่มพลังการป้อนอัตโนมัติและอุปกรณ์หยุดตัวเอง

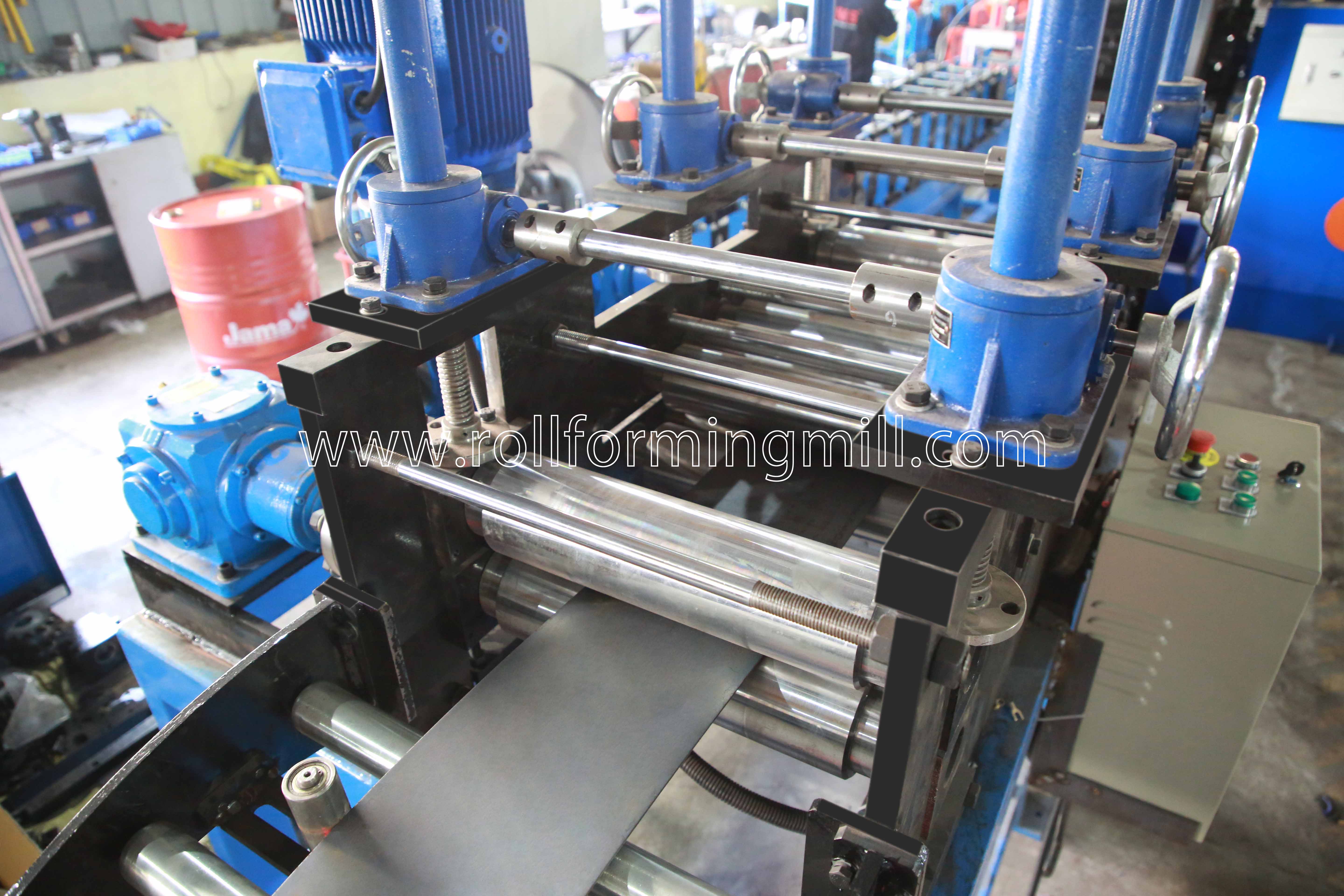

2) อุปกรณ์ให้อาหารและปรับระดับ
ขึ้น สาม ลง สี่ โดยสิ้นเชิง เซเว่น อุปกรณ์ปรับระดับเพลา
เพลาผลิตจาก เหล็ก GCr15 (= เหล็ก EN31)
การอบชุบด้วยความร้อน HRC 58-62.Diameter=φ105mm
3) อุปกรณ์ตัดและเจาะไฮดรอลิกล่วงหน้า
การเจาะรูล่วงหน้าและการตัดล่วงหน้า ใช้ปุ่ม same ระบบไฮดรอลิก
มอเตอร์ไฮดรอลิก:22KW,ช่วงแรงดันไฮดรอลิก: 0-16 เมกะปาสคาล
วัสดุเครื่องมือเจาะและตัด:เหล็กแม่พิมพ์ Cr12MoV(=SKD11 เหล็ก
ด้วยอายุการใช้งานที่ตัดได้หนึ่งล้านครั้ง) การอบชุบด้วยความร้อนถึง HRC58-62 องศา
8 สูบ ระบบเจาะรูสำหรับเจาะทั้งบนเว็บและหน้าแปลน

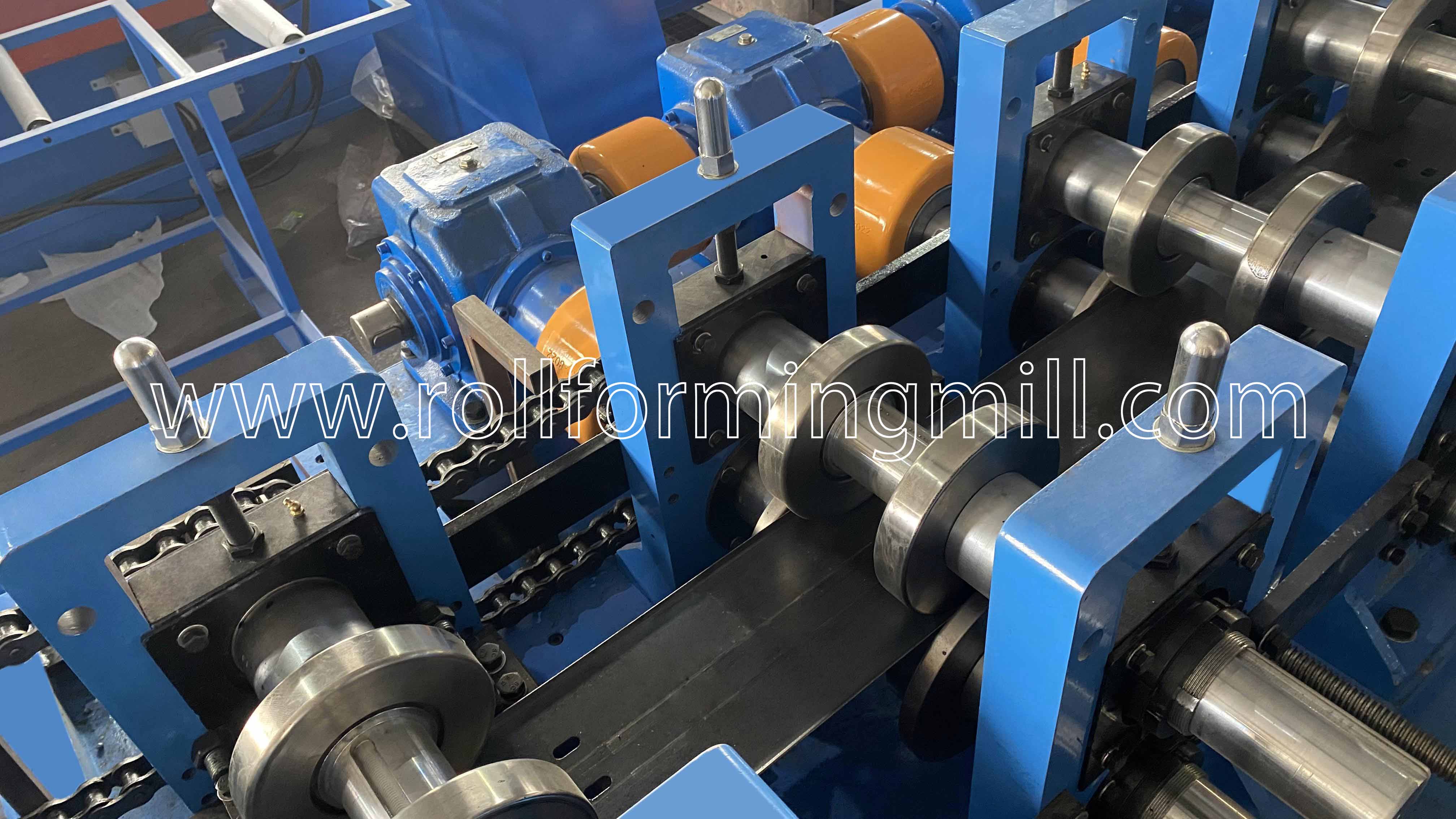

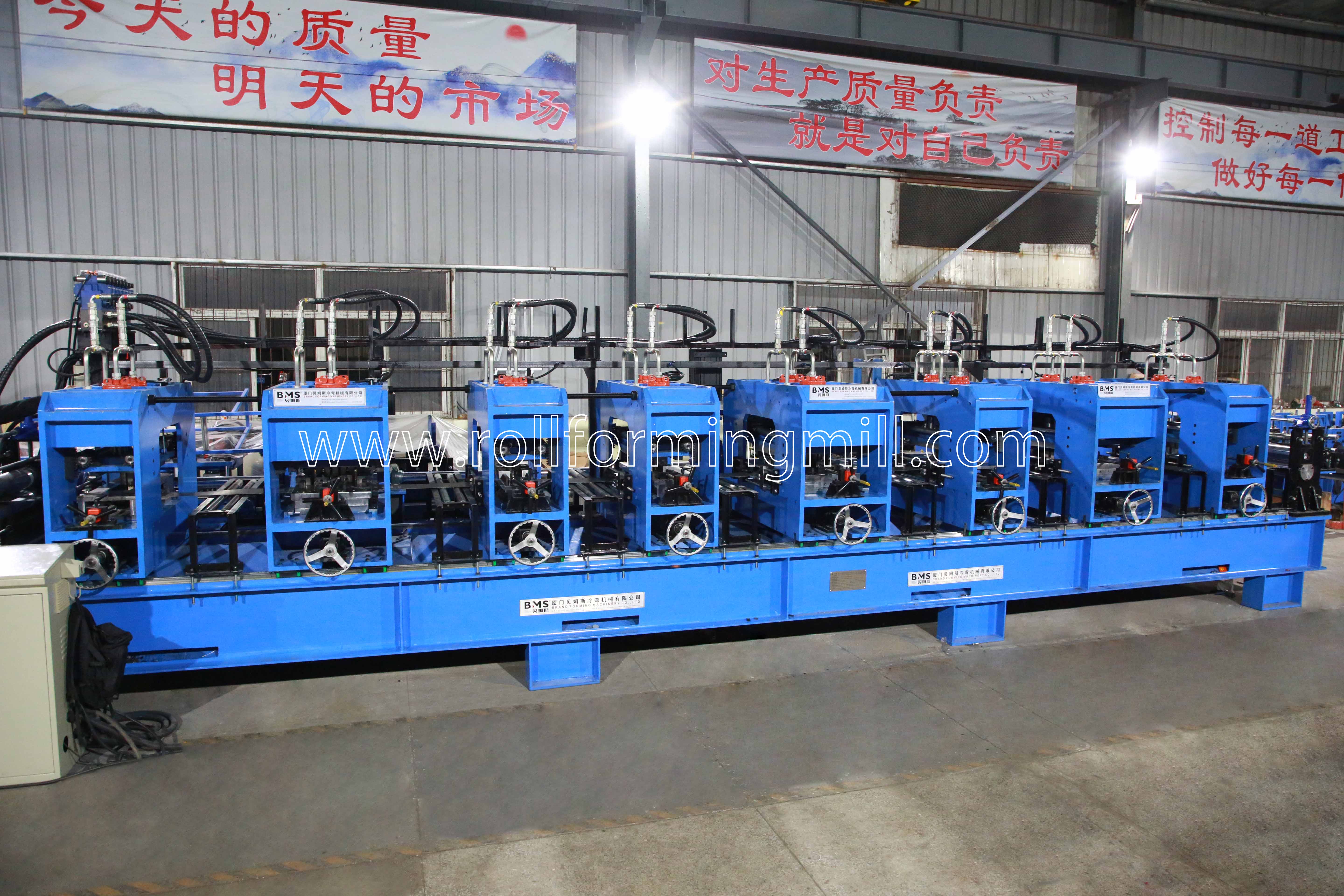

3) เครื่องหลัก
ลูกกลิ้งผลิตจาก เหล็ก Cr12, กลึงด้วยความแม่นยำเคลือบโครเมี่ยมอย่างหนัก
เพลาผลิตจากเหล็ก 45 # การชุบแข็งและการแบ่งเบาบรรเทา ฮาร์ดโครม
ความเร็วการขึ้นรูปจริง:15-20 ม./นาที (รวมการเจาะและตัด)
4) การตัดโพสต์ที่ควบคุมด้วยเซอร์โว
เซียร์เฉียงแบบไฮดรอลิก 45 องศา: ระยะชักสั้น, ความต้านทานการตัดต่ำ และความเร็วเชียรินาที่รวดเร็ว

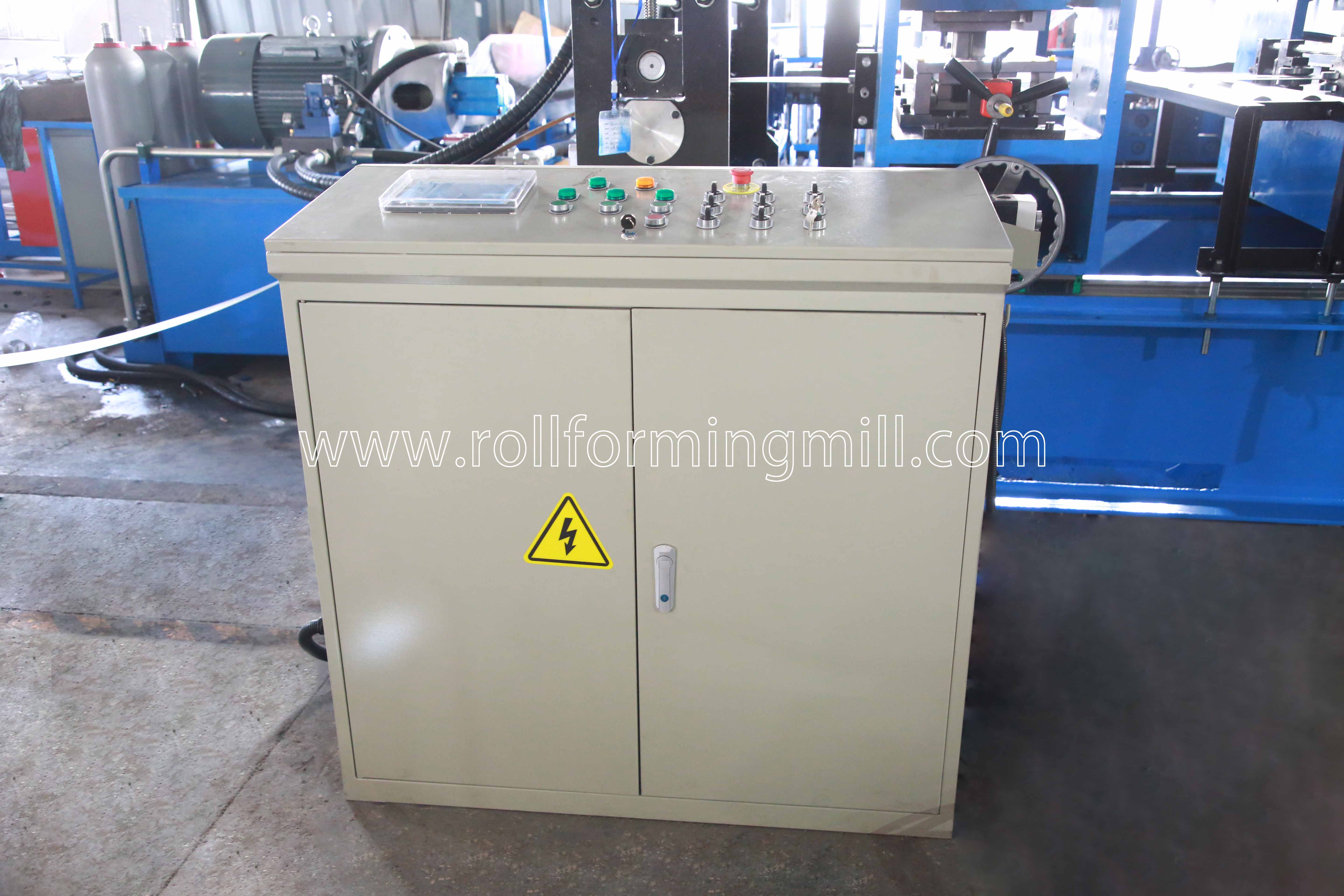

5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
6) ออกจากแร็ค: สามหน่วย

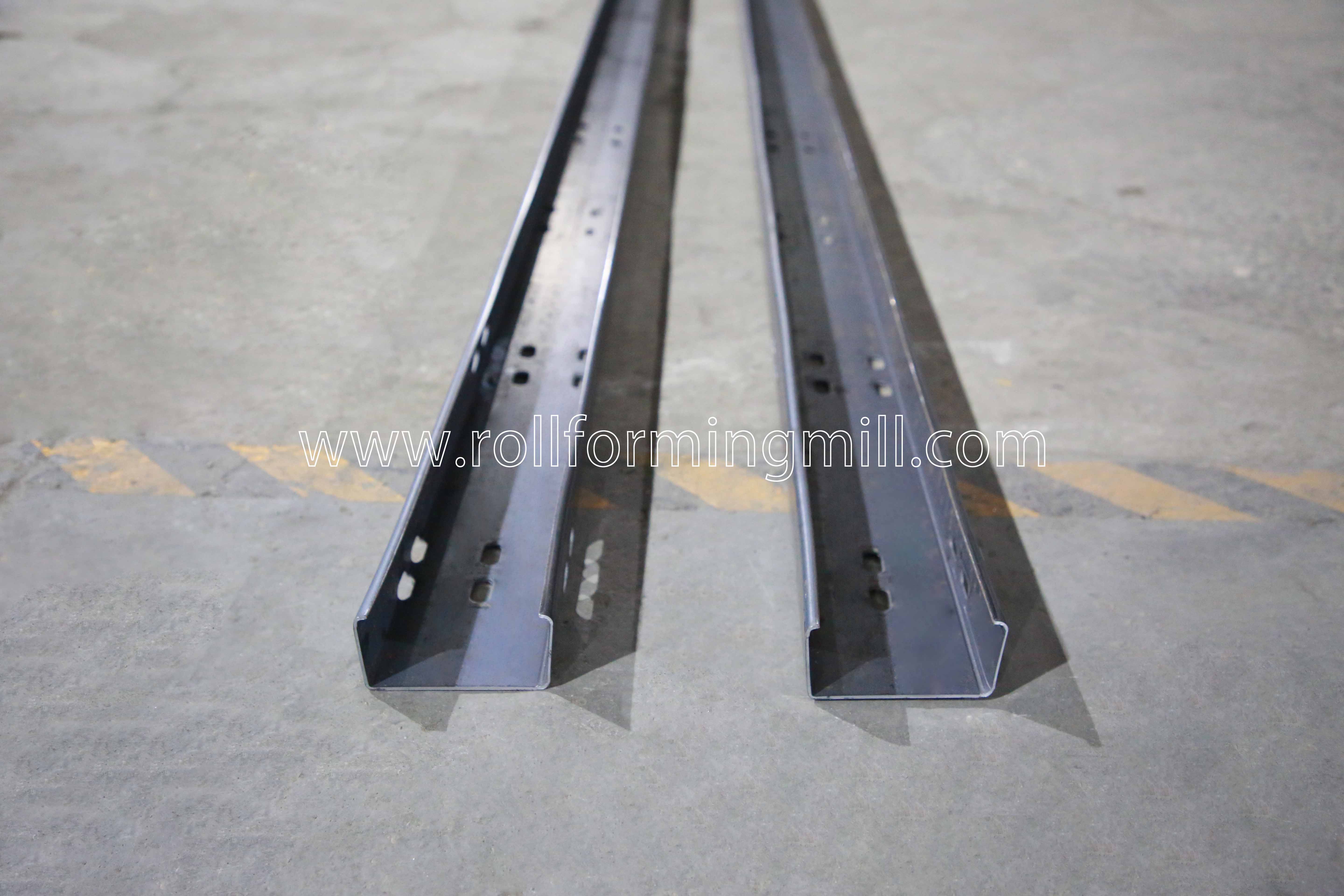

7) แสดงผลิตภัณฑ์
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
