BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.7-1.2มม | การขึ้นรูปสถานี | 14 ขั้นตอน |
| 2. | ความกว้างของการป้อน | 160มม | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | เคซีรีส์ |
| 4. | มาตรฐานไฟฟ้า | 220V/60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ60มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 508±30 มม | กำลังมอเตอร์หลัก | 5.5 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 12ม.-15ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12 Mov, เครื่องกลึง CNC, บำบัดการได้ยิน, HRC58-62 |
| 9. | มอเตอร์ไฮดรอลิก | 3KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (3 ตัน) → อุปกรณ์แนะนำการให้อาหาร → โรงงานขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC →ทางออกชั้น (3M*2)
จอแสดงผลส่วนประกอบของเครื่อง

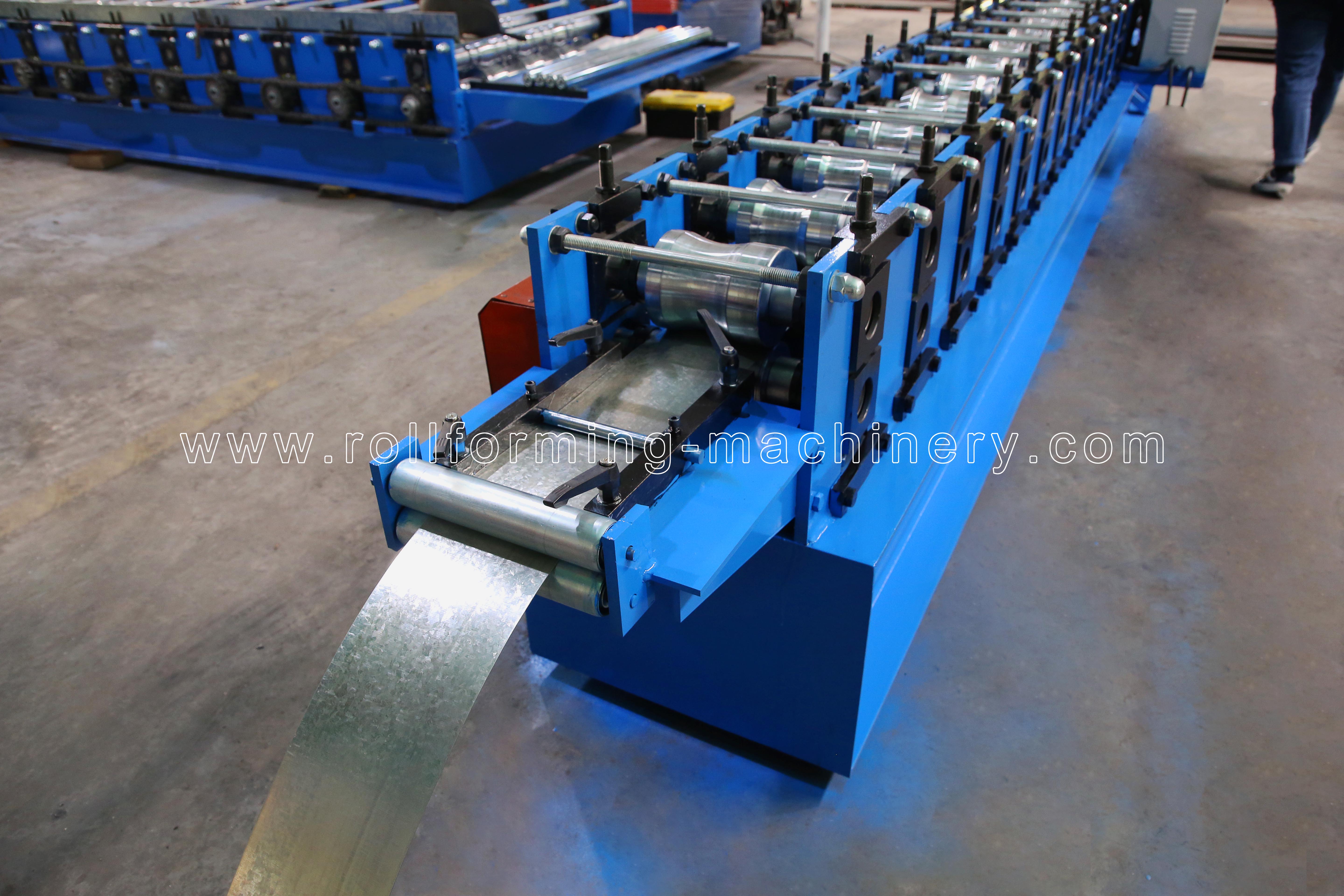

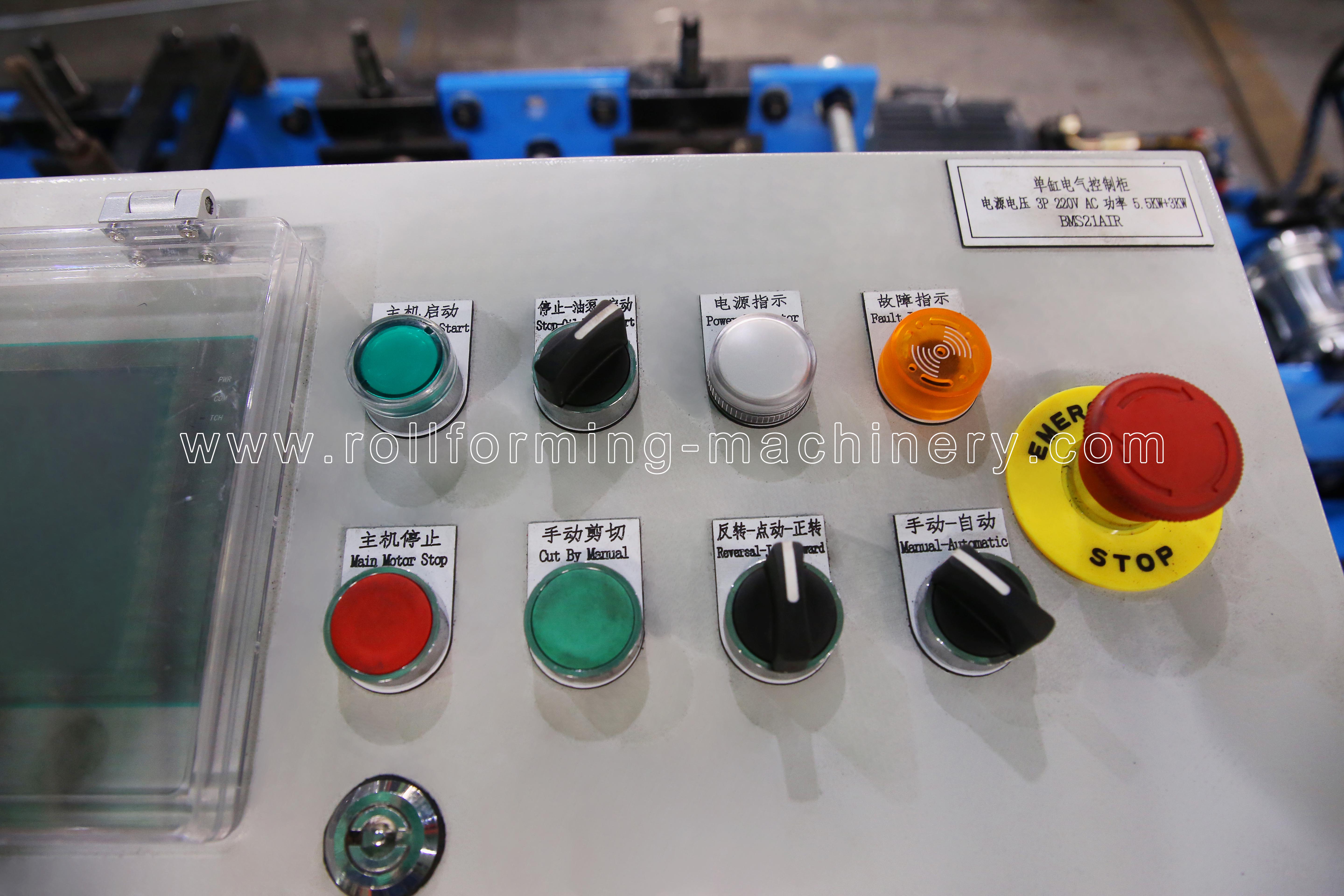

อุปกรณ์แนะนำการให้อาหาร อินเตอร์เฟซการควบคุม PLC

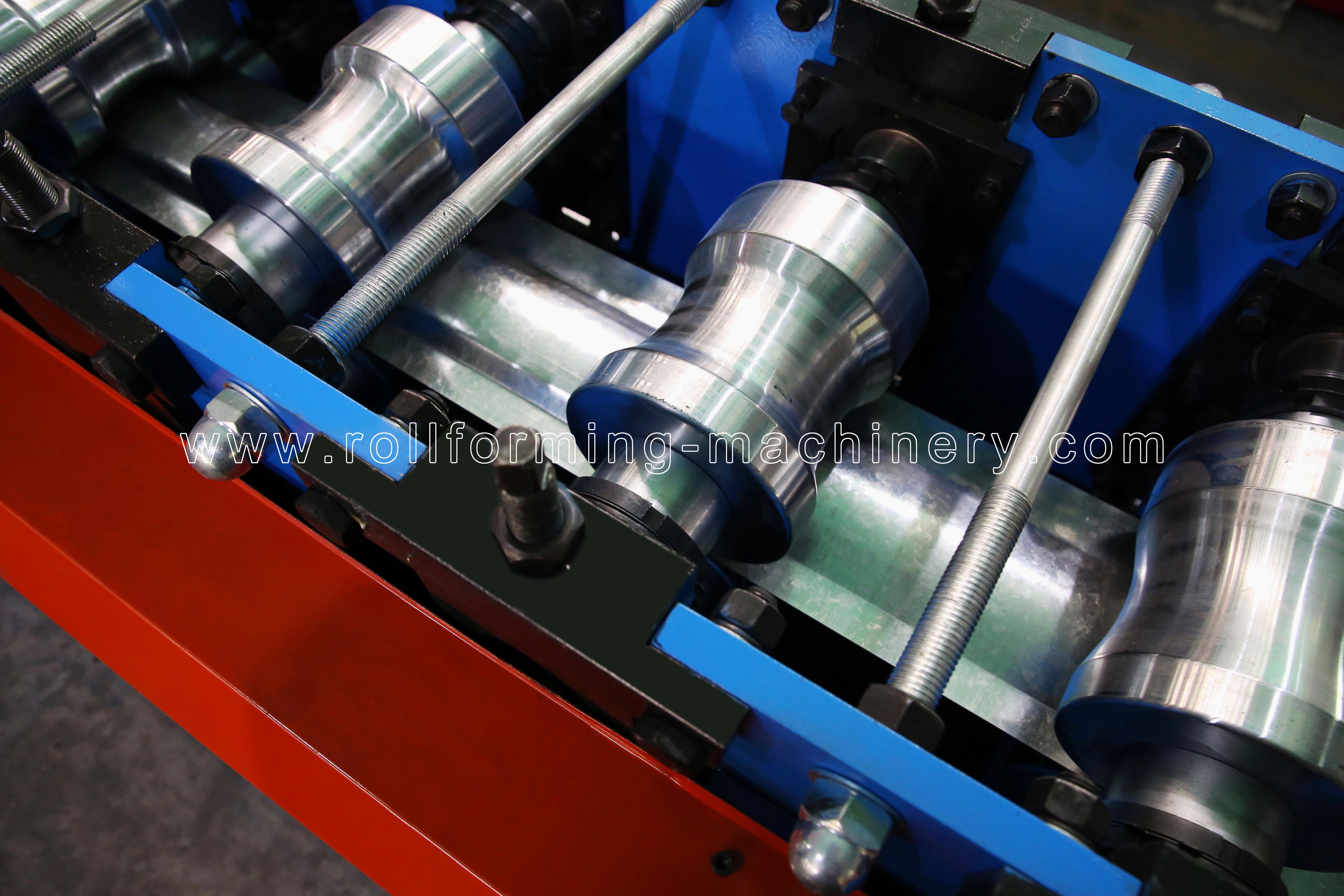

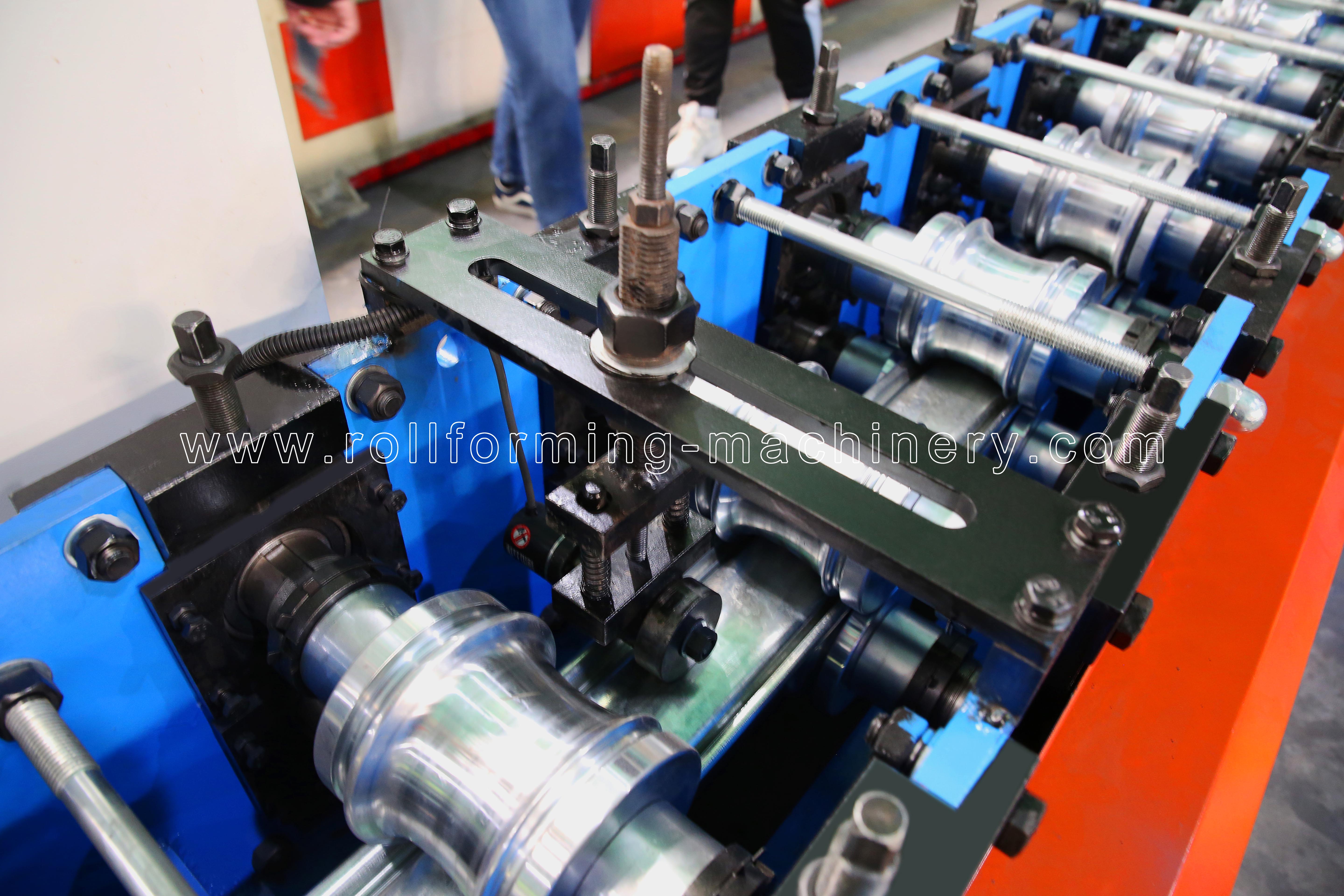

โรงงานขึ้นรูปม้วนหลัก ตัวเข้ารหัส

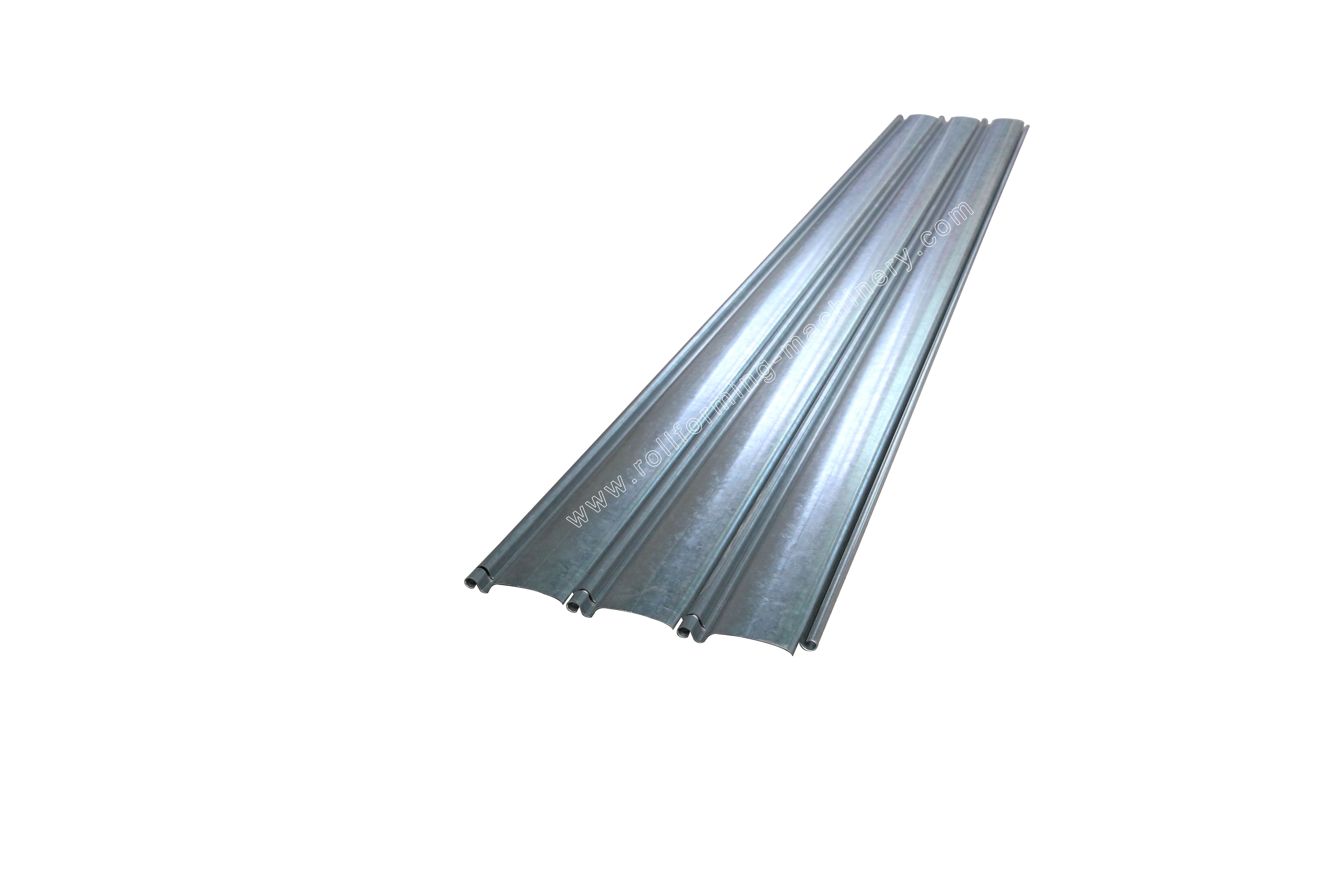

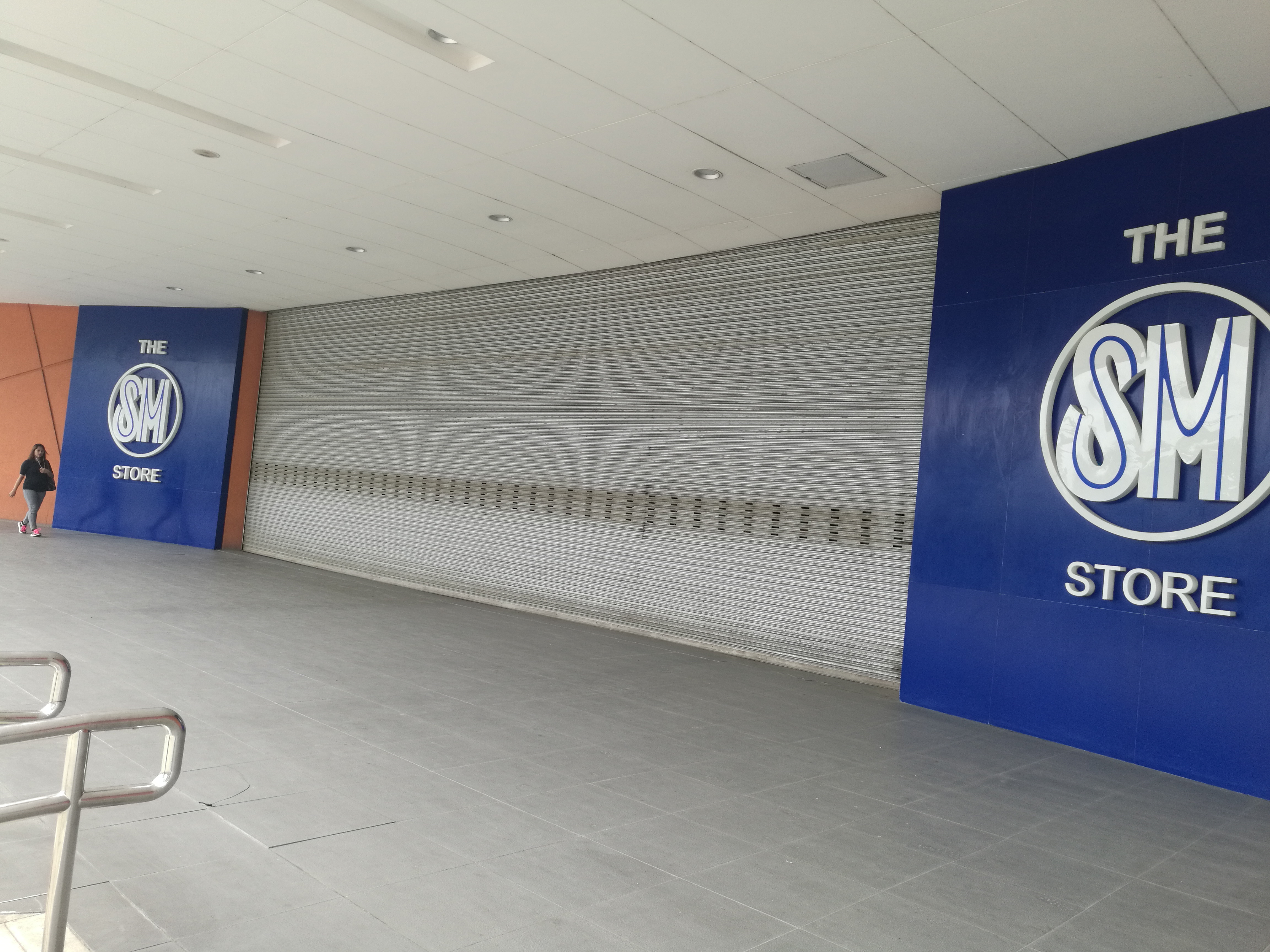

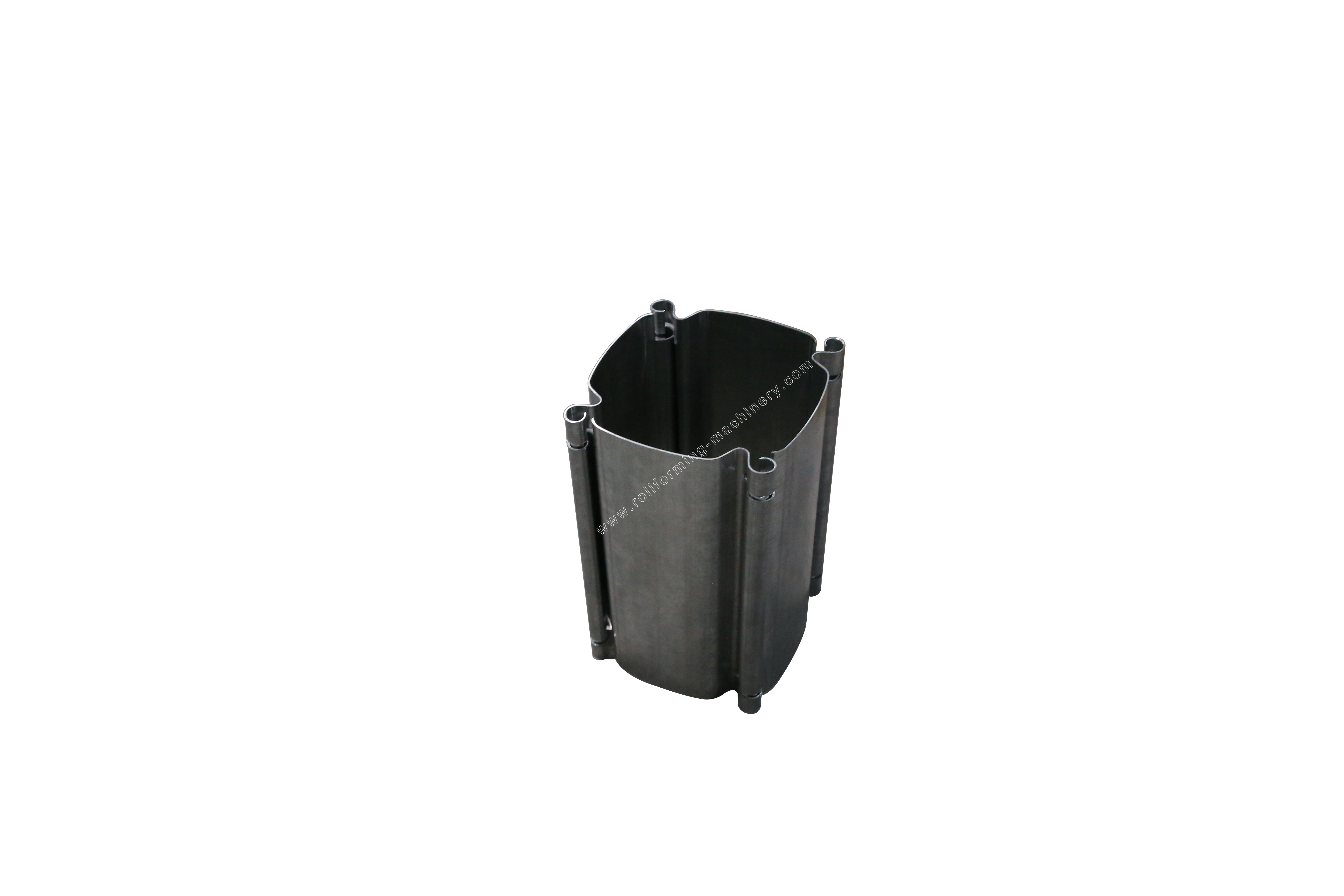

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
