เครื่องขึ้นรูปม้วนกรอบประตูโลหะใช้งานง่ายพร้อม Punches ทั้งหมด

สเปคของ

ม้วนเครื่องขึ้นรูปสำหรับDoorFความรำคาญ

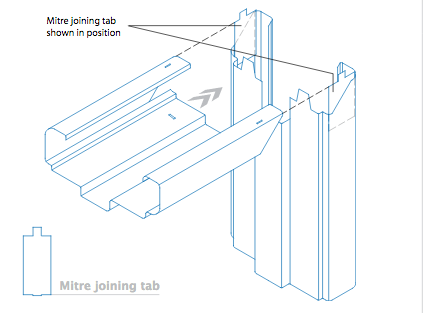

ⅰการวาดภาพการวาดภาพ

ⅱ. วัสดุ:

ความหนาของวัสดุ: 1-1.2 มม

วัสดุที่ใช้งานได้: CRC, เหล็กชุบสังกะสี (พร้อมความแข็งแรงของผลผลิต 235-350MPa)

ⅲ.machineส่วนประกอบ

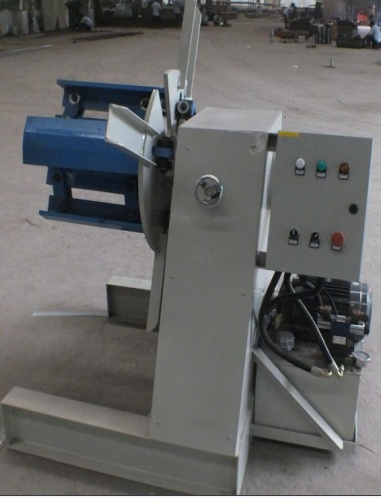

1) Decoiler ไฮดรอลิก:หนึ่งชุด 5ton

2) โรงงานกลิ้งเย็น:

a) พร้อมอุปกรณ์ป้อนวัสดุให้อาหาร

b) อุปกรณ์เจาะรูหกกระบอก:

แม่พิมพ์เจาะ: ประมาณ 9 ชุด

c) โรงโม่ม้วนหลัก

ด้วยคู่มือการให้อาหารกรอบตัวทำจากHประเภทเหล็กด้วยการเชื่อม;

มอเตอร์ขับรถเกียร์เฟืองโซ่

ประมาณ 20 ขั้นตอนในการสร้าง

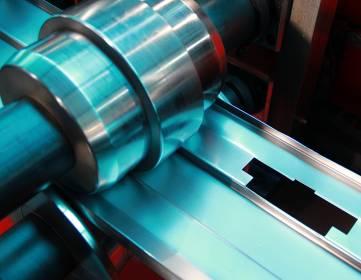

ลูกกลิ้งผลิตจาก45 # เหล็ก, ความแม่นยำกลึง, ฮาร์ดโครเมี่ยมเคลือบบนพื้นผิว;

เพลาที่ผลิตจาก 45 #, เส้นผ่าศูนย์กลางเพลาหลัก =ф75mm, ความแม่นยำกลึง

การขึ้นรูปความเร็วประมาณ 22m / นาที (ไม่คำนวณการเจาะและเวลาตัด)

d) ตัวเครื่องทั่วไปสำหรับการแบ่งปัน

มอเตอร์หลัก =11kw พร้อมเซอร์โวมอเตอร์

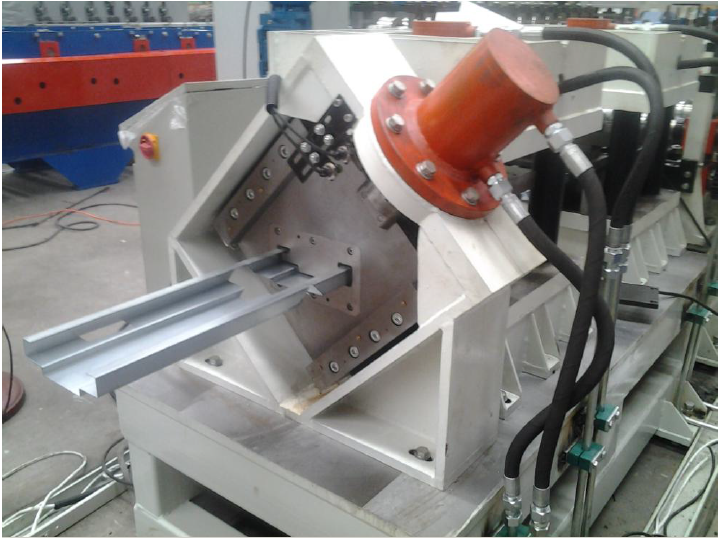

3) อุปกรณ์ตัดไฮดรอลิก:

สามกระบอกตัดหลังหยุดเพื่อตัด

มอเตอร์ไฮดรอลิก:18.5kwช่วงความดันไฮดรอลิก: 16MPA

เครื่องมือตัดวัสดุ: CR12MOV, การรักษาความร้อน

ประมาณหกคู่ของแม่พิมพ์ตัด

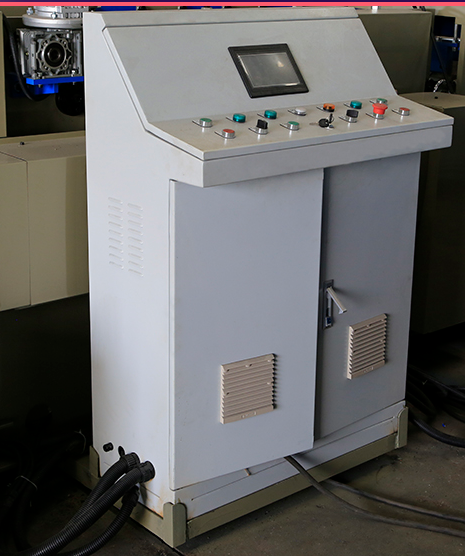

4) ระบบควบคุม PLC

ควบคุมปริมาณความยาวตัดอัตโนมัติ

เมื่อรวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส (ทั้งภาษาอังกฤษและภาษาจีน), เข้ารหัส, ฯลฯ

ความอดทนแบบตัดต่อความยาว≤± 1 มม

ควบคุมแรงดันไฟฟ้า 24V

5) แร็คออก:

un-powered, หนึ่งหน่วย, ความยาว 6m

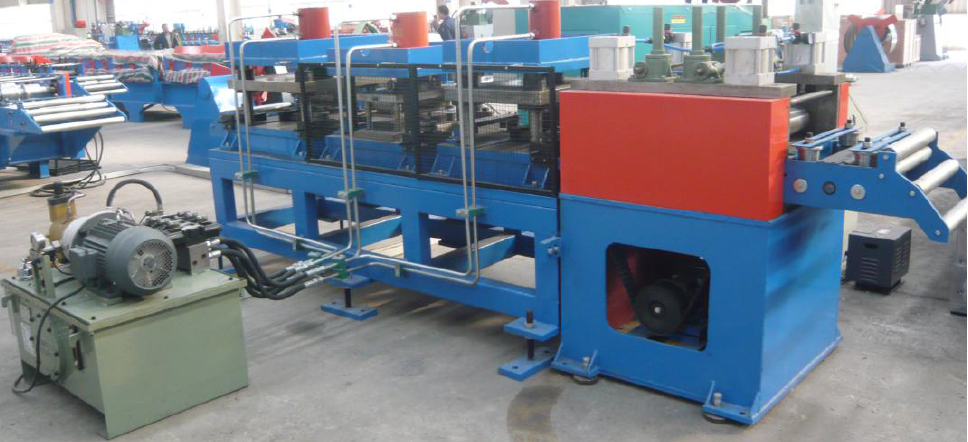

ⅳ. รูปภาพเครื่อง (เพียงสำหรับการอ้างอิง)

ข้อมูลจำเพาะข้างต้นและภาพถ่ายเป็นเพียงสำหรับการอ้างอิงเท่านั้นที่ถูกต้องหนึ่งอาจแตกต่างกันเล็กน้อยและจำเป็นต้องอ้างถึงเครื่อง
