เครื่องขึ้นรูปเฟรมแผงโซลาร์เซลล์

          ข้อมูลจำเพาะของ

เครื่องขึ้นรูปเฟรมแผงโซลาร์เซลล์

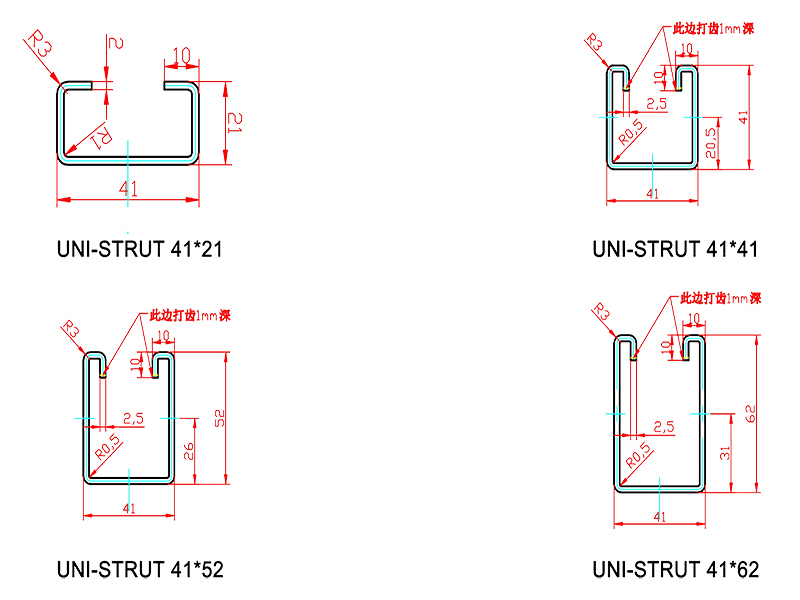

ⅰ . โปรไฟล์

ริมฝีปาก: 6 มม.

เว็บ: 41 มม.

สูง: 21/41 มม.

เปลี่ยนขนาดโดยลูกกลิ้ง

ⅱ. วัสดุ:

มีประสิทธิภาพ W idth: 41mm

ความหนาของวัสดุ: 1.2/1.9 มม.

Material M Aterial: แผ่นชุบสังกะสี (GI)

ด้วย ความแข็งแรงของผลผลิต Q 235MPA-345 MPa

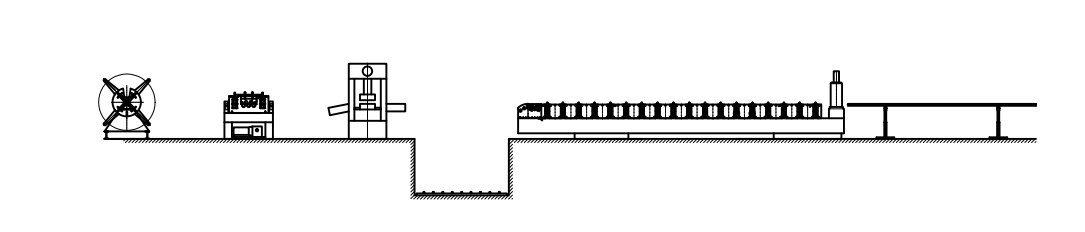

ⅲ . เครื่องจักร w ork flow

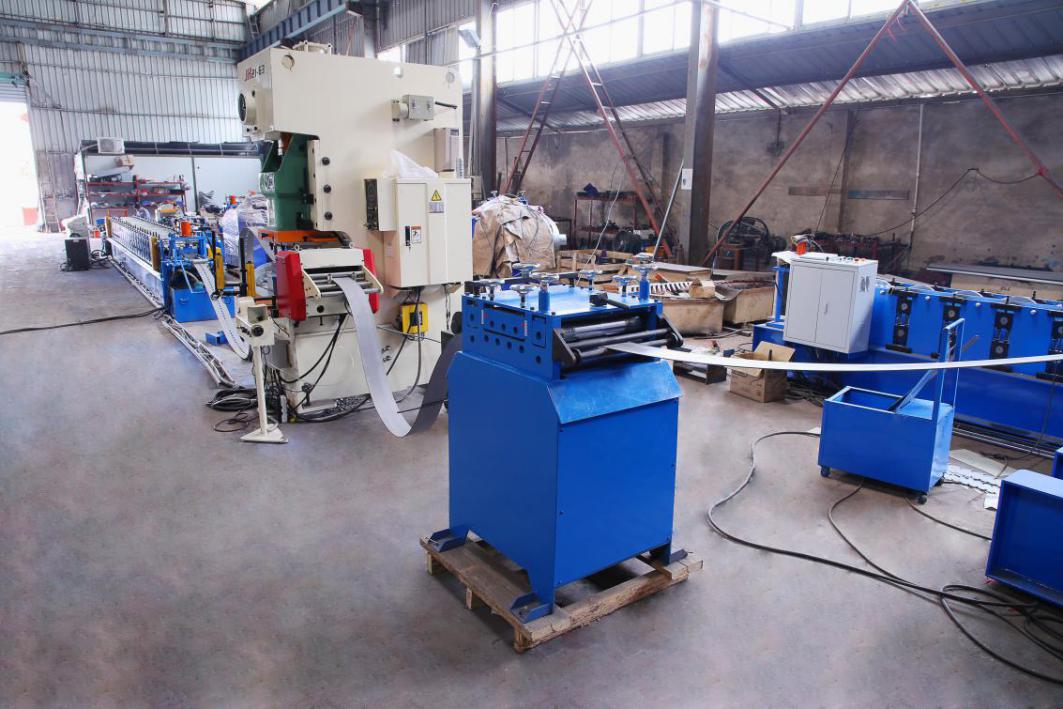

decoiler → อุปกรณ์ปรับระดับ → เครื่องเจาะ → ม้วน f orming  s ystem →

เครื่องตัดโพสต์ ไฮดรอลิก →ออกจากชั้นวาง

iv. ส่วนประกอบของเครื่องจักร

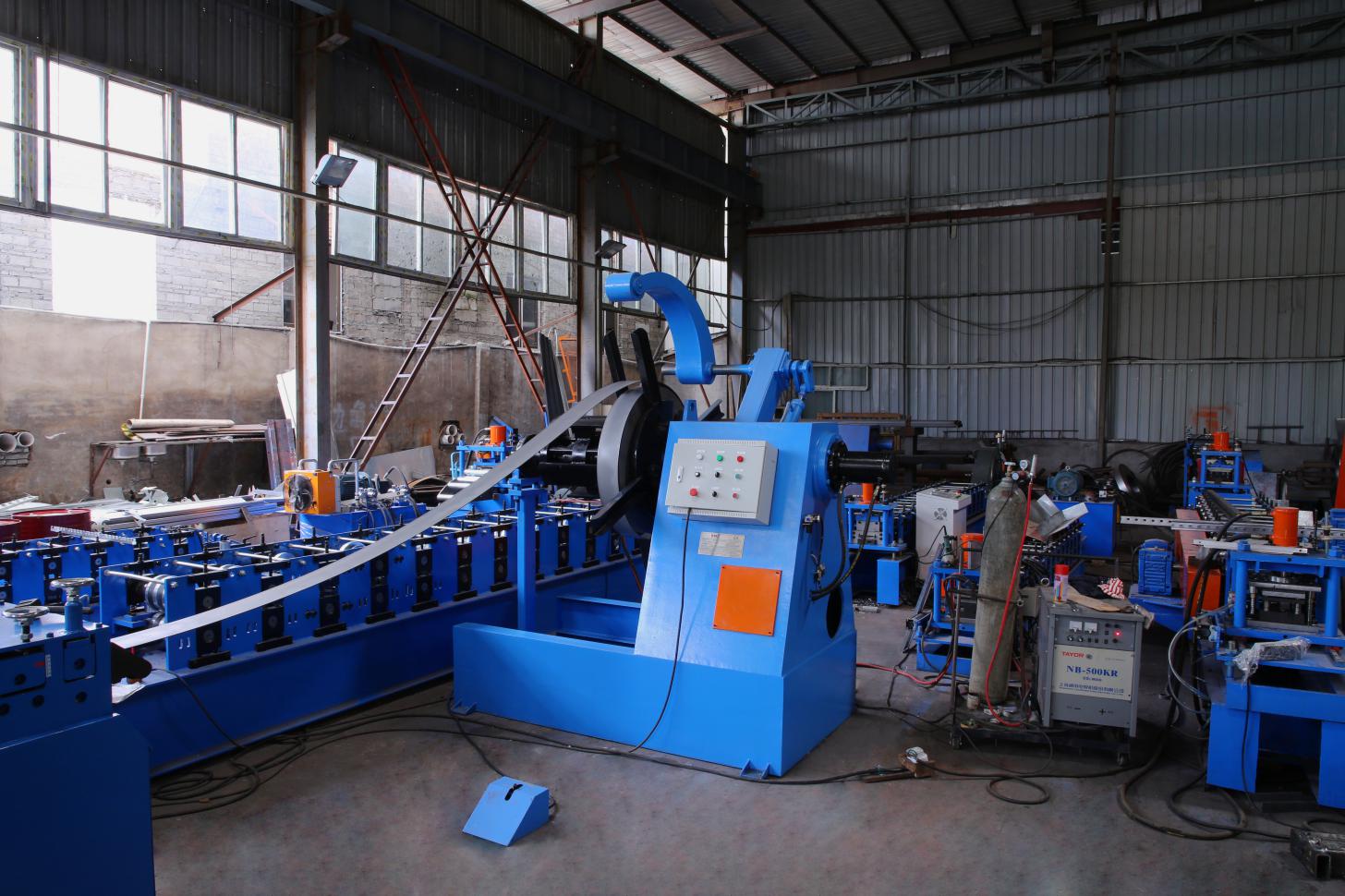

1) Hydraulic Decoiler: หนึ่งชุด 5 ตัน

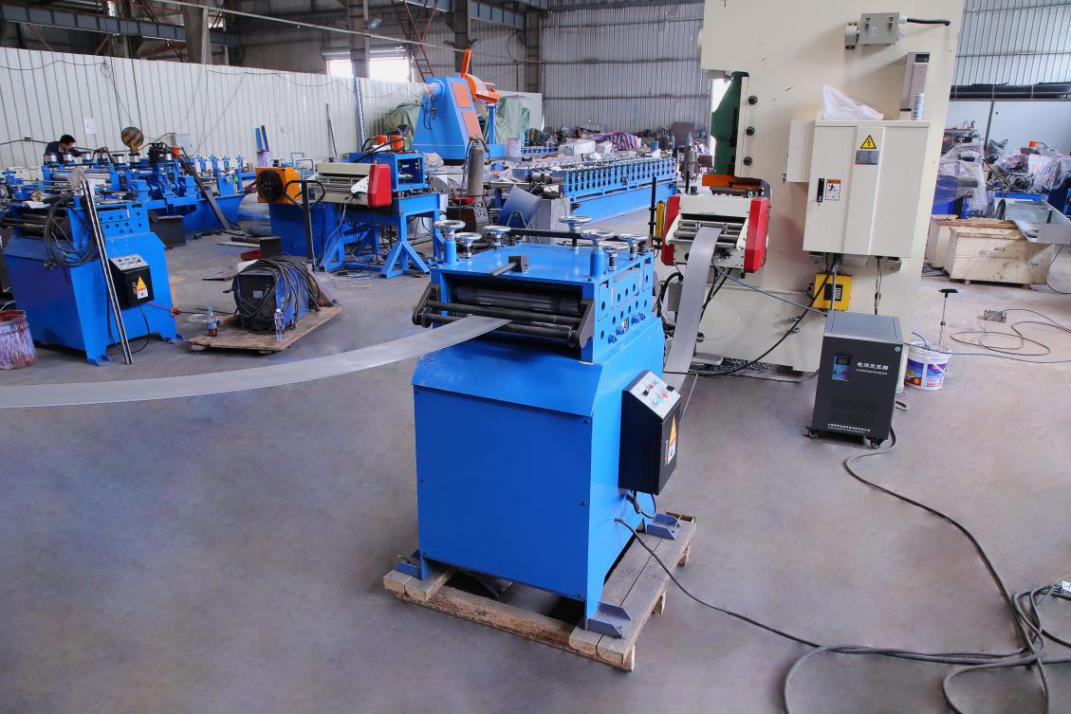

%1) อุปกรณ์ปรับระดับ

เพิ่มขึ้นสามอุปกรณ์การปรับระดับลูกกลิ้งทั้งหมดสี่ตัวโดยสิ้นเชิง

ด้วยคู่มือวัสดุการให้อาหารกรอบร่างกายที่ทำจาก เหล็กประเภท H450 โดยการเชื่อม

เพลาผลิตจาก 45# เหล็ก ดับและรักษาความร้อนการชุบโครเมี่ยมแข็ง เส้นผ่านศูนย์กลาง = φ 90มม .

พลังงานมอเตอร์: 3kw

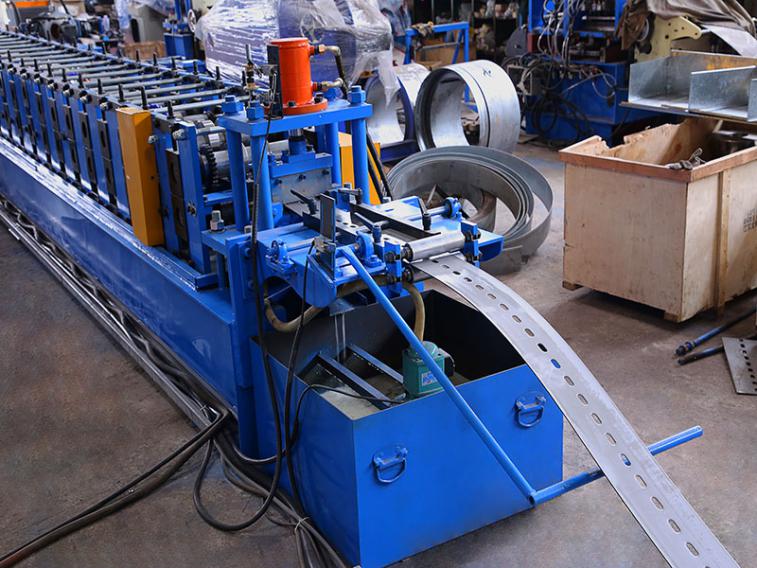

%1) เครื่องจักรบริการไดรฟ์และการเจาะ

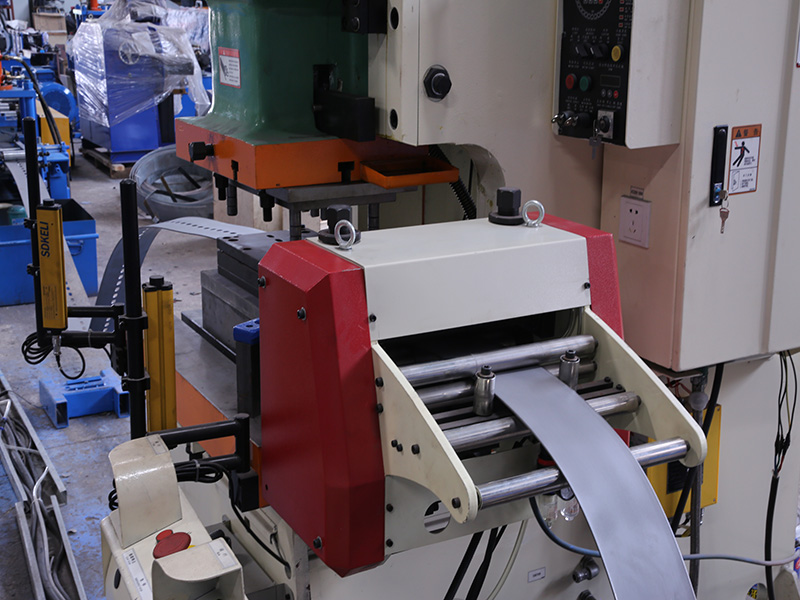

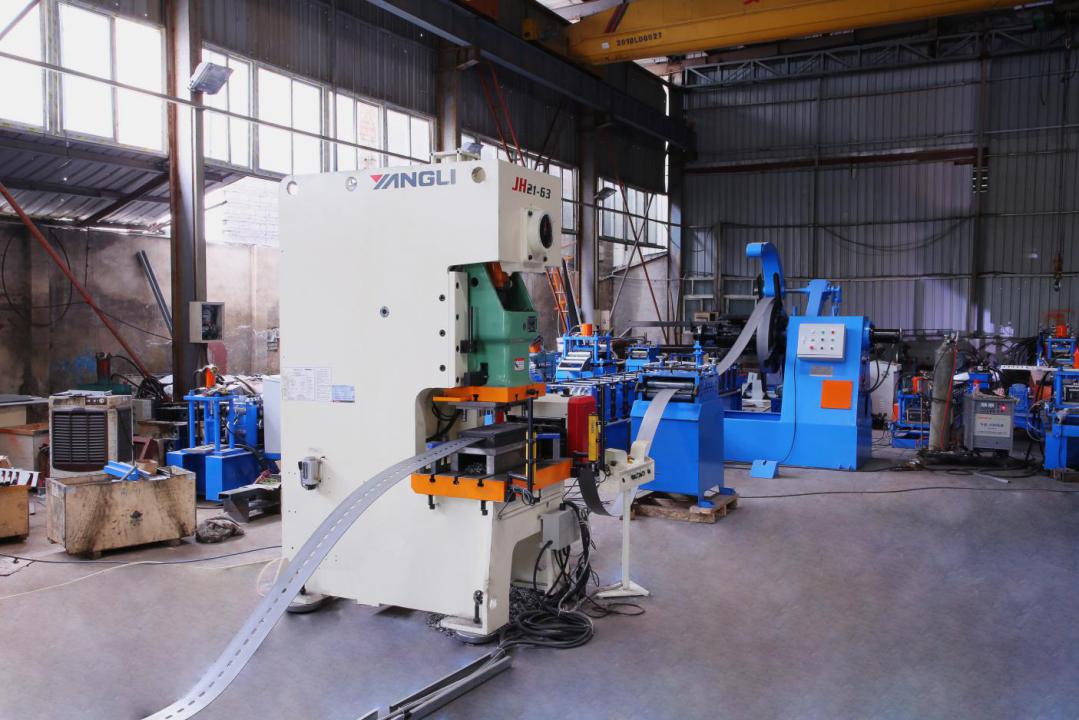

เครื่องเจาะ ความเร็วสูง 63 ตัน ก่อนที่จะขึ้นรูปให้ ติดตั้ง ด้วย ชุดการเจาะ หนึ่ง ชุด เครื่องเจาะสี่ด้านพร้อมฝาครอบความปลอดภัยและด้านหนึ่งพร้อมเปิดประตู

แหล่งจ่ายอากาศของเครื่องเจาะจะถูกจัดหาโดยผู้ซื้อ

M aterial ส่งโดย เซอร์โวมอเตอร์ เพื่อเจาะความแม่นยำมากขึ้น พลังงานเซอร์โวมอเตอร์ 3 กิโลวัตต์

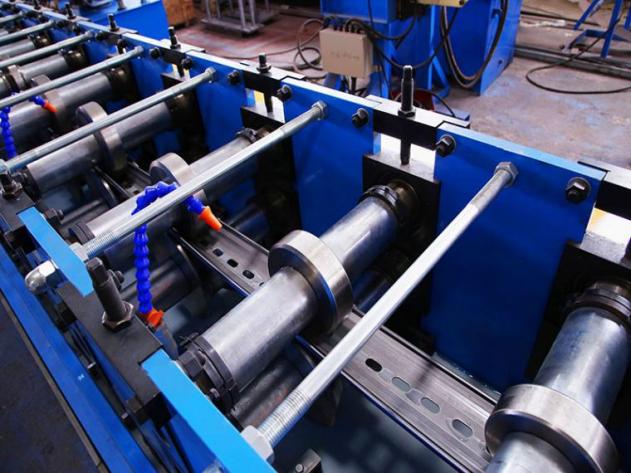

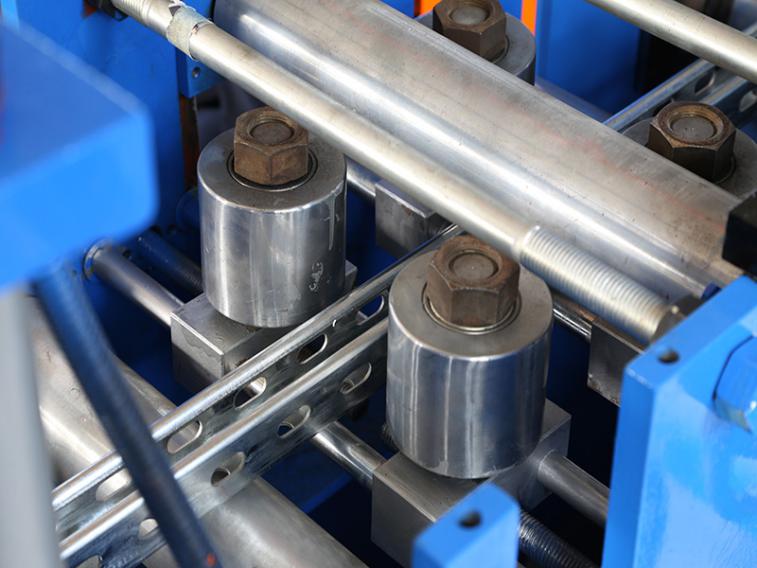

%1) เครื่องขึ้นรูปม้วน

b ody เฟรมที่ทำจาก เหล็กประเภท H450 โดยการเชื่อม

ความหนาของผนังด้านข้าง: Q235 T18 มม. ; Tie Rod: ф22 galvanized

ลูกกลิ้งที่ผลิตจาก แบริ่งเหล็ก GCR15 (= EN31 เหล็ก) , ความ ,แม่นยำ ;โครเมี่ยมที่มีความแม่นยำ ด้วยความหนา 0.04 มม. พื้น ผิว ที่มีการ ;บำบัด กระจก ( สำหรับชีวิตที่ยาวนาน ,ขึ้น เส้นผ่านศูนย์กลาง = φ 75/85 มม .

เกียร์ และโซ่ไดรฟ์ เกี่ยวกับ 22-ขั้นตอน ในการสร้าง

มอเตอร์หลัก = 15kW การควบคุมความเร็วความถี่

ความเร็วลด มอเตอร์ R : K ซีรี่ส์

เชน: Ziqiang (โดย China Top 1 แบรนด์ Donghua Group)

สลักเกลียวสกรู ทั้งหมด ที่มีเกรด 8.8 (โรงงานราคาถูกใช้เกรดต่ำ 4.8) เพื่อให้แน่ใจว่าการแก้ไขโครงสร้างของเครื่องจักรอย่างแน่นหนาและยาวนานในระหว่างการทำงานเป็นเวลานาน

ความเร็วผลิตภัณฑ์: 12-18m/นาที ( ฉัน ไม่สามารถเจาะและตัด เวลา ได้ )

อุปกรณ์น้ำเย็นน้ำ           ไฮดรอลิก

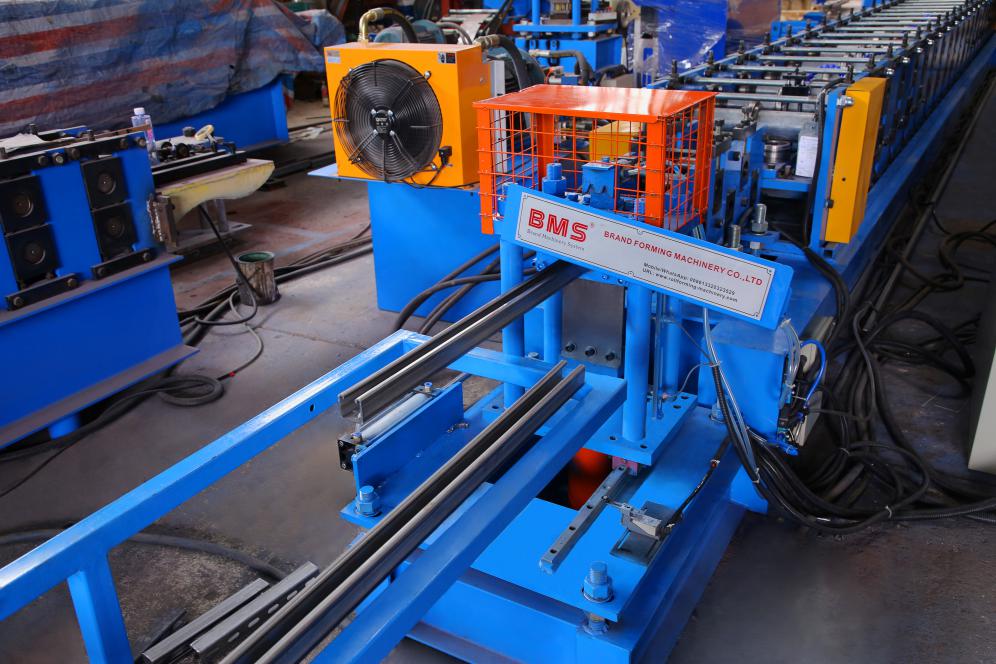

5) โพสต์ไฮด รอ ลิ ก

ก่อนและ โพสต์ เพื่อ ตัดหยุดการตัด, ชิ้นส่วนของการออกแบบใบมีดตัด, ไม่มี blanking

มอเตอร์ไฮดรอลิก: 5. 5kw ; แรงดันตัด: 0-1 2MPa;

วัสดุเครื่องมือตัด: CR12MOV ( = SKD11 ที่มีชีวิตอย่างน้อยหนึ่งล้านครั้ง ) การรักษาความร้อนถึง HRC58-62 องศา

กำลังตัดกำลังจัดทำโดย สถานีไฮดรอลิกเครื่องยนต์ อิสระ (ดูด้านล่าง)

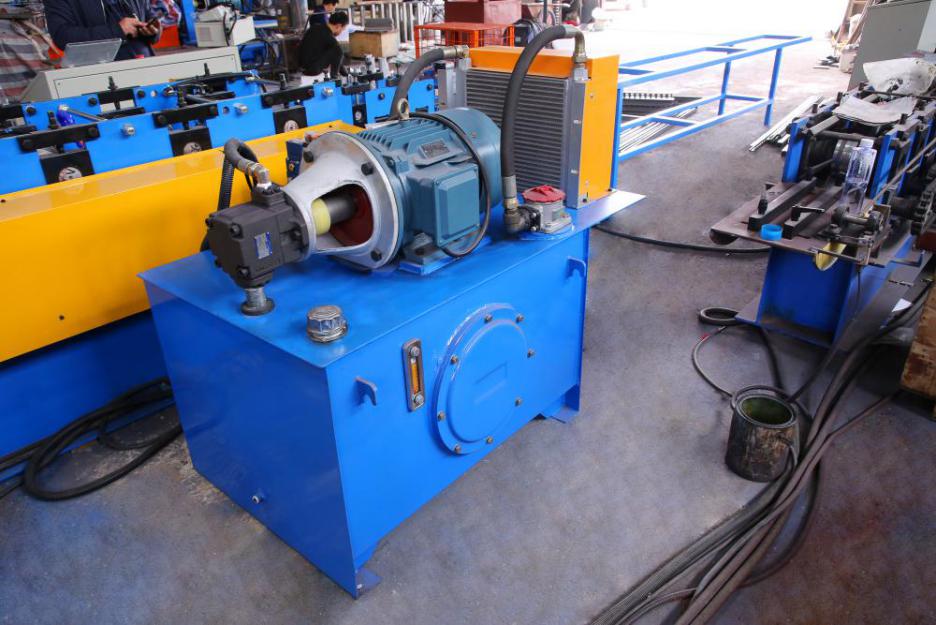

ระบบไฮดรอลิก ที่มีตัวกรองน้ำมันสำหรับการกรองน้ำมันเพื่อให้แน่ใจว่าน้ำมันหมุนเวียนนั้นสะอาดและยืดอายุการใช้งานของระบบไฮดรอลิก (ดู ภาพ ขึ้น )

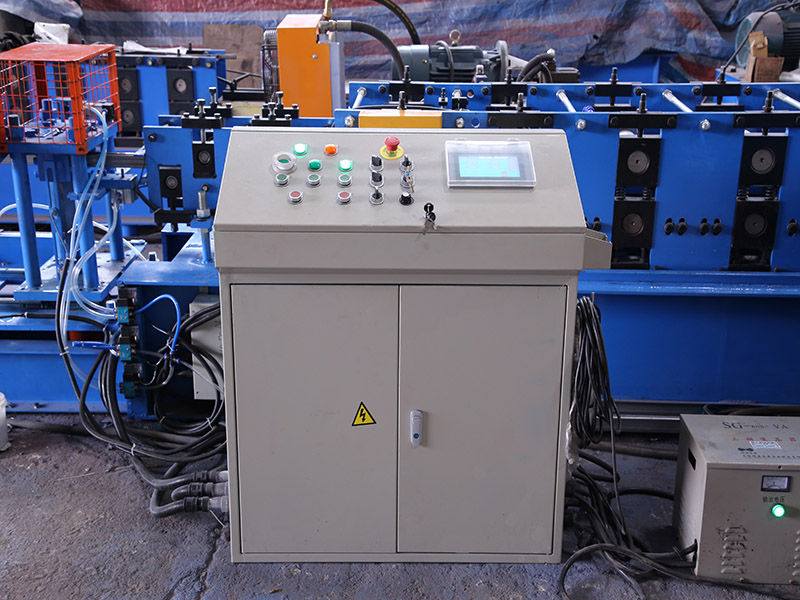

6) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวการตัดโดยอัตโนมัติ

ป้อนข้อมูลการผลิต (ชุดการผลิตพีซีความยาว ฯลฯ ) บนหน้าจอสัมผัส

มันสามารถเสร็จสิ้นการผลิต โดยอัตโนมัติ.

รวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, เข้ารหัส ฯลฯ

PLC: ซีเมนส์ (แบรนด์เยอรมัน)

อินเวอร์เตอร์: ซีเมนส์ (แบรนด์เยอรมัน)

หน้าจอสัมผัสสีขนาด 7 นิ้ว: ซีเมนส์ (แบรนด์เยอรมัน)

Encoder: Omron (แบรนด์ญี่ปุ่น)

สวิตช์ด้านล่างระบุแสงแหล่งจ่ายไฟรีเลย์กลางคอนแทคเตอร์ AC

รีเลย์ความร้อน: ซีเมนส์ (แบรนด์เยอรมัน)

สวิตช์อากาศ: LG-LS (แบรนด์เกาหลี)

ความทนทานต่อความยาว ≤± 1 มม.

แรงดันไฟฟ้าควบคุม 24V

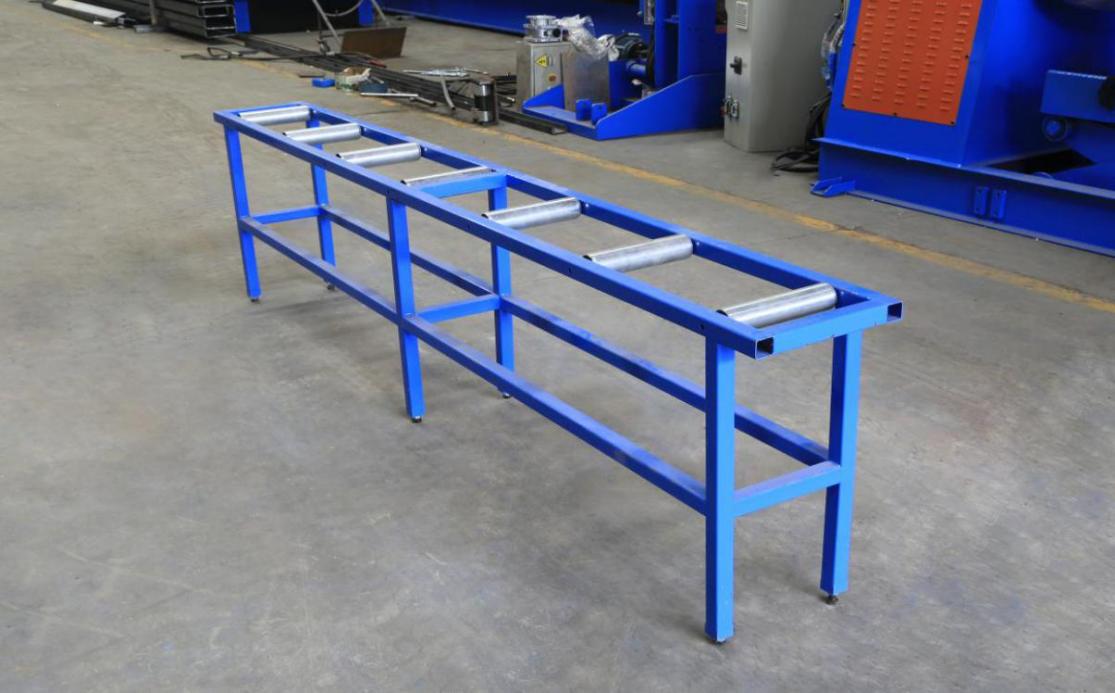

7) RACK ทางออก: ไม่ใช้กำลัง สอง หน่วย S พร้อมลูกกลิ้งเพื่อการเคลื่อนไหวที่ง่าย

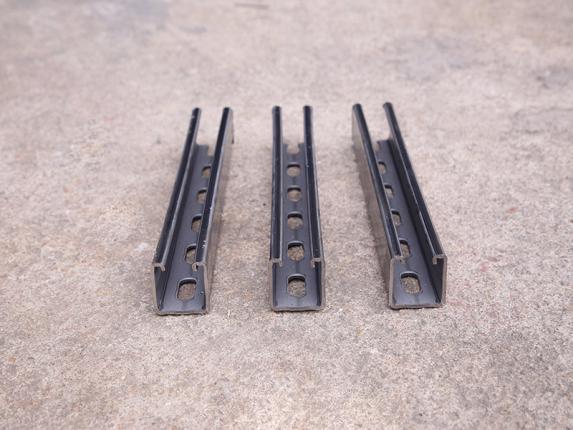

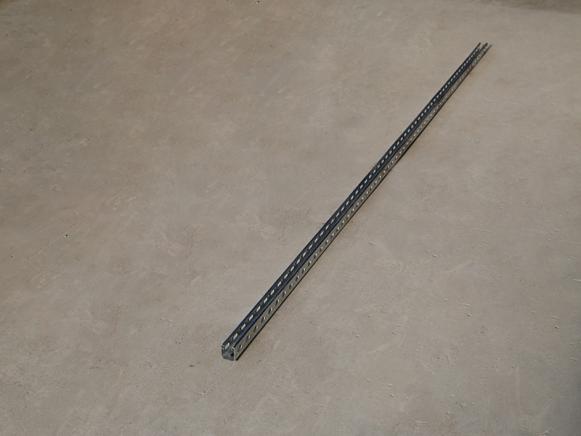

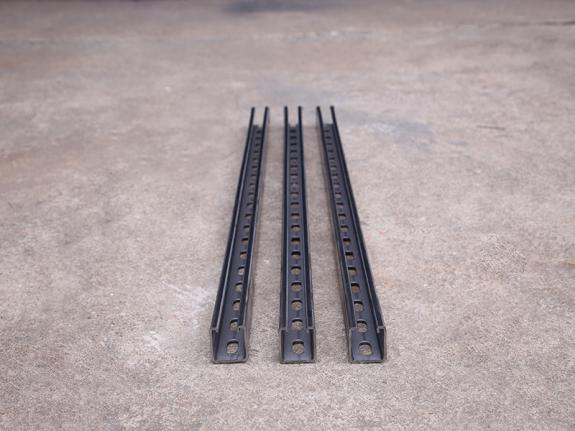

%1) ผลิตภัณฑ์แสดง
