เครื่องแผงเชิงเส้นรางโลหะอัตโนมัติสำหรับวัสดุก่อสร้าง

ภาพรวมผลิตภัณฑ์และรายละเอียดโดยย่อ

การลงทุนในเครื่องแผงรางแนวตรงรางโลหะอัตโนมัติจะเปลี่ยนความสามารถในการผลิตของคุณโดยการนำการผลิตมาใช้ภายในองค์กร การเคลื่อนไหวเชิงกลยุทธ์นี้ช่วยลดการมาร์กอัปตัวกลางที่มีค่าใช้จ่ายสูง และลดค่าธรรมเนียมที่สูงเกินไปที่เกี่ยวข้องกับการขนส่งวัสดุเข้าข้างขนาดใหญ่ที่เสร็จแล้ว ด้วยการลดต้นทุนโดยรวมต่อตารางเมตรของวัสดุก่อสร้าง อุปกรณ์นี้จึงรับประกันผลตอบแทนจากการลงทุนที่รวดเร็ว ออกแบบมาสำหรับผู้เชี่ยวชาญด้านการก่อสร้างและผู้ผลิตอิสระ ระบบนี้ให้ความเป็นอิสระในการปฏิบัติงานในระดับที่ไม่มีใครเทียบได้ คุณจะสังเกตได้ทันทีถึงโครงสร้างที่แข็งแกร่งระดับอุตสาหกรรมของเครื่องจักร ซึ่งได้รับการออกแบบมาเพื่อให้ทนทานต่อการทำงานต่อเนื่องในแต่ละวันโดยที่ยังคงระดับความคลาดเคลื่อนที่แน่นอนไว้ได้ ไม่ว่าคุณจะขยายขอบเขตข้อเสนอการหุ้มสถาปัตยกรรมของคุณหรือปรับปรุงประสิทธิภาพการสร้างแผงเฉพาะไซต์ เครื่องจักรนี้มอบประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้ ซึ่งช่วยเพิ่มอัตรากำไรของโครงการและความได้เปรียบทางการแข่งขันในตลาดการก่อสร้างโดยตรง

โปรไฟล์และมาตรฐานทางวิศวกรรม

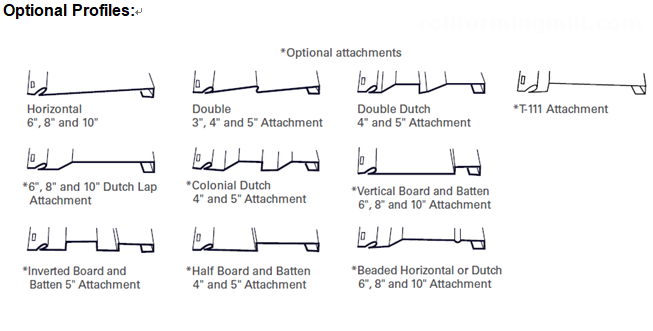

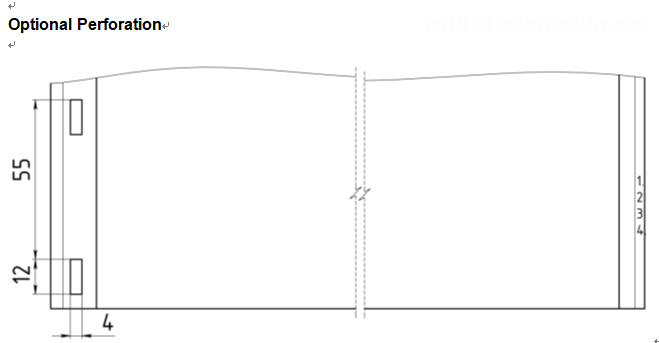

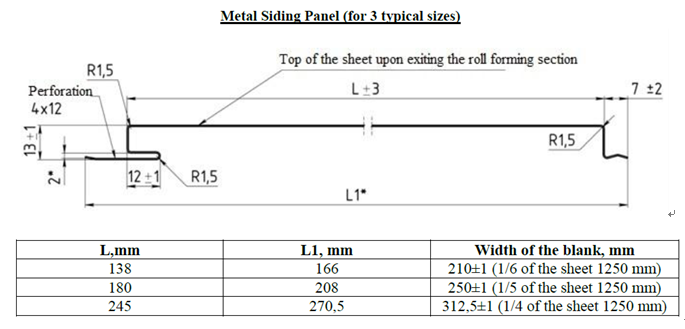

การทำความเข้าใจรูปทรงเรขาคณิตที่แม่นยำของผนังโลหะของคุณเป็นสิ่งสำคัญสำหรับการบูรณาการทางสถาปัตยกรรมที่ราบรื่น ภาพวาดโปรไฟล์ด้านล่างแสดงให้เห็นถึงมาตรฐานที่เข้มงวดที่เครื่องแผงเชิงเส้นนี้บรรลุได้ ทุกส่วนโค้ง อินเตอร์ล็อค และพื้นผิวเรียบถูกสร้างขึ้นด้วยความใส่ใจในรายละเอียดอย่างพิถีพิถัน เพื่อให้มั่นใจว่าการหุ้มขั้นสุดท้ายเข้ากันได้อย่างสมบูรณ์แบบในไซต์งาน เราจัดทำมาตรฐานทางวิศวกรรมที่ครอบคลุมและแนวทางการทดสอบวัตถุดิบที่เข้มงวดเพื่อรับประกันว่าผลผลิตของคุณตรงตามหรือเกินกว่ารหัสอาคารที่เข้มงวด เมื่อคุณใช้นิ้วลากไปตามขอบของแผงที่เสร็จแล้ว คุณจะสัมผัสได้ถึงพื้นผิวที่เรียบเนียนและสม่ำเสมอโดยไม่มีการบิดเบี้ยว การควบคุมคุณภาพในระดับนี้ไม่เพียงแต่ยกระดับความสวยงามที่ดึงดูดใจของภายนอกอาคารเท่านั้น แต่ยังเสริมสร้างความสมบูรณ์ของโครงสร้างต่อสภาพอากาศที่รุนแรง มอบความอุ่นใจสำหรับการใช้งานที่อยู่อาศัยและเชิงพาณิชย์ระดับไฮเอนด์

ขั้นตอนการทำงานอัตโนมัติ

ประสิทธิภาพและการลดของเสียเป็นหัวใจสำคัญของขั้นตอนการทำงานอัตโนมัติของเครื่องนี้ กระบวนการเริ่มต้นอย่างราบรื่นที่ Decoiler และเปลี่ยนผ่านอุปกรณ์นำการป้อนไปยังโรงขึ้นรูปม้วนหลักได้อย่างราบรื่น ที่นี่ โลหะจะค่อยๆ ถูกขึ้นรูปในหลายขั้นตอนก่อนที่จะถึงเครื่องตัดไฮดรอลิก ซึ่งขับเคลื่อนโดยระบบไฮดรอลิกที่แข็งแกร่งและควบคุมโดยระบบ PLC อัจฉริยะ และสุดท้ายก็วางอยู่บนชั้นวางทางออกคู่ ลำดับที่มีการซิงโครไนซ์สูงนี้ขับเคลื่อนโดยวิศวกรรมที่มีความแม่นยำ ช่วยให้มั่นใจได้ว่าทุกแผงถูกตัดให้ได้ความยาวตามที่ต้องการ ด้วยการผลิตวัสดุตามความต้องการ คุณจะกำจัดข้อผิดพลาดในการติดตั้งทั่วไปและการสิ้นเปลืองวัสดุราคาแพงที่มักจะพบกับแผงสำเร็จรูปได้อย่างมีประสิทธิภาพ เสียงฮัมเป็นจังหวะและสม่ำเสมอของลูกกลิ้งขึ้นรูปและเสียงตัดเฉือนแบบไฮดรอลิกที่คมชัดและสะอาด สะท้อนถึงกระบวนการผลิตที่ได้รับการปรับปรุงเพื่อให้ได้ผลผลิตสูงสุดและการหยุดทำงานน้อยที่สุด

Decoiler → อุปกรณ์นำทางการให้อาหาร → โรงขึ้นรูปม้วนหลัก → เครื่องตัดไฮดรอลิก → ระบบไฮดรอลิก → ระบบ PLC → ออกจากชั้นวาง * 2

ส่วนประกอบของเครื่องแสดงผล

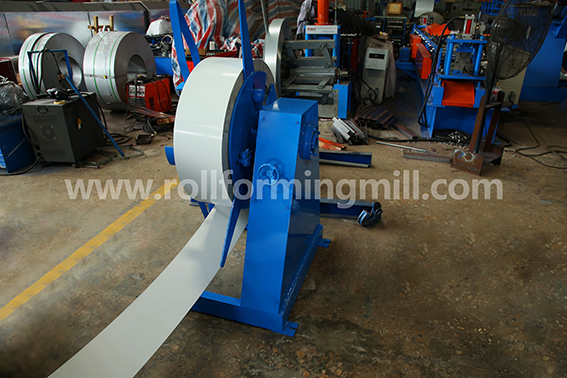

1) เครื่องถอดรหัส:

• Decoiler แบบแมนนวล: หนึ่งชุด
• ไม่ขับเคลื่อนควบคุมการหดตัวของรูด้านในของขดลวดเหล็กด้วยตนเองและหยุด
• Max ความกว้างการป้อน: 500 มม. ช่วง ID คอยล์ 470 มม. ± 30 มม
• ความจุ: สูงสุด 3ตัน

เครื่องถอดรหัสแบบแมนนวลทำหน้าที่เป็นจุดเริ่มต้นที่เชื่อถือได้สำหรับสายการผลิตต่อเนื่องของคุณ ออกแบบมาเป็นยูนิตที่ไม่มีการจ่ายไฟ ช่วยให้ผู้ปฏิบัติงานควบคุมการหดตัวของรูด้านในของขดลวดเหล็กได้ด้วยตนเอง และหยุดการป้อนอย่างปลอดภัยเมื่อจำเป็น เพื่อให้มั่นใจว่าทีมของคุณใช้ศักยภาพของส่วนประกอบนี้ได้สูงสุด เรามีการฝึกอบรมการปฏิบัติงานที่ครอบคลุมและคำแนะนำในการบำรุงรักษารายวัน การสนับสนุนเชิงรุกนี้ช่วยลดเวลาในการจัดการด้วยตนเองได้อย่างมาก และลดความเสี่ยงในการหยุดทำงานที่ไม่คาดคิด ช่วยให้กำหนดการผลิตของคุณเป็นไปตามแผน ผู้ปฏิบัติงานจะประทับใจกับการตอบสนองเชิงกลที่ตรงไปตรงมาเมื่อล็อคคอยล์เข้าที่ เพื่อให้มั่นใจว่าฟีดที่อยู่ตรงกลางมีความเสถียร ซึ่งป้องกันการเคลื่อนของวัสดุในระหว่างขั้นตอนเริ่มแรกที่สำคัญของการขึ้นรูปม้วน

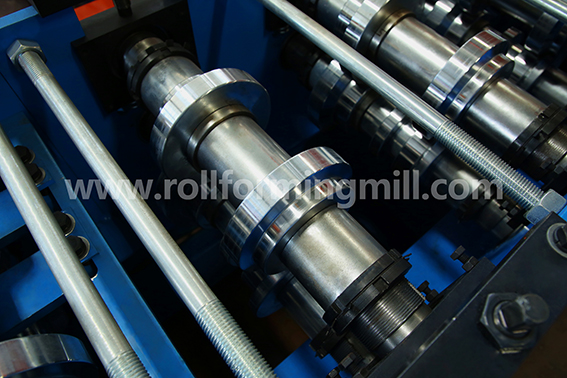

2) โรงรีดขึ้นรูป

โครงตัวถังทำจาก เหล็กประเภท H450 โดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม. ;
เพลาผลิตจาก เหล็ก 45# เส้นผ่านศูนย์กลางเพลา: φ70มม.
ขับเคลื่อนเกียร์และโซ่ประมาณ 16 ขั้นตอน ในการขึ้นรูป
ความเร็วในการขึ้นรูป: 12-15 ม. / นาที ;
มอเตอร์หลัก: 5.5KW ; โซ่: ziqiang
สลักเกลียวทั้งหมดที่มี เกรด 8.8 (โรงงานราคาถูกใช้เกรดต่ำ 4.8) เพื่อให้แน่ใจว่าโครงสร้างเครื่องจักรจะแน่นและมีอายุการใช้งานยาวนานในระหว่างที่เครื่องทำงานเป็นเวลานาน

แกนหลักของความทนทานสูงสุดของอุปกรณ์นี้อยู่ที่โรงรีดขึ้นรูปหลัก สร้างด้วยโครงตัวถังเชื่อมเหล็กประเภท H450 สำหรับงานหนักและผนังด้านข้าง Q235 t18 มม. ทำให้มีรากฐานที่มั่นคง กระบวนการขึ้นรูปขับเคลื่อนด้วยเพลาเหล็ก 45# ที่แข็งแกร่งซึ่งมีเส้นผ่านศูนย์กลางขนาดใหญ่ φ70 มม. ดำเนินการผ่านระบบขับเคลื่อนเกียร์และโซ่ 16 ขั้นตอน ทำงานที่ความเร็ว 12-15 ม./นาที ขับเคลื่อนด้วยมอเตอร์หลัก 5.5KW และโซ่ ZIQIANG ที่เชื่อถือได้ ทำให้รองรับความต้องการปริมาณมากได้อย่างง่ายดาย เราใช้สลักเกลียวที่มีความแข็งแรงสูงเกรด 8.8 โดยเฉพาะเพื่อยึดโครงสร้างทั้งหมดให้แน่นหนา แนวทางการเลือกวัสดุที่แน่วแน่นี้รับประกันเสถียรภาพที่ยอดเยี่ยมและวงจรชีวิตที่ยาวนานขึ้น แม้ภายใต้สภาวะการผลิตที่มีภาระสูงอย่างต่อเนื่อง

3) เครื่องตัดไฮดรอลิก

โพสต์เพื่อตัด หยุดเพื่อตัด การออกแบบใบมีดตัดสองชิ้น
มอเตอร์ไฮดรอลิก: 4KW แรงดันตัด: 0-16Mpa
วัสดุเครื่องมือตัด: Cr12MoV (= เหล็ก SKD11)
ด้วยอายุการใช้งานการตัดอย่างน้อยหนึ่งล้านครั้ง การอบชุบด้วยความร้อน HRC58-62

การตกแต่งที่แม่นยำทำได้โดยใช้เครื่องตัดหลังไฮดรอลิกขั้นสูง ซึ่งมีการออกแบบใบมีดตัดสองชิ้นที่ซับซ้อน ซึ่งจะหยุดสายการผลิตชั่วขณะเพื่อให้เกิดแรงเฉือนที่ไร้ที่ติ ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกขนาด 4KW โดยเฉพาะที่ให้แรงกดในการตัด 0-16Mpa สามารถตัดผ่านโลหะได้อย่างง่ายดาย ตัวเครื่องมือตัดนั้นหล่อขึ้นจาก Cr12MoV ระดับพรีเมียม ที่ผ่านการอบชุบด้วยความร้อนจนถึงความแข็ง HRC58-62 โลหะวิทยาที่ยอดเยี่ยมนี้รับประกันรอบการตัดอย่างน้อยหนึ่งล้านรอบ โดยรักษาขอบที่คมกริบซึ่งทำให้ปลายแผงปราศจากเสี้ยนโดยสิ้นเชิง เสียงที่ทรงพลังและแตกต่างของการต่อแรงเฉือนแบบไฮดรอลิกเป็นข้อพิสูจน์ถึงแรงกดระดับอุตสาหกรรม ทำให้มั่นใจได้ว่าแผงทุกแผงจะพร้อมสำหรับการติดตั้งทันทีจากชั้นวางทางออก

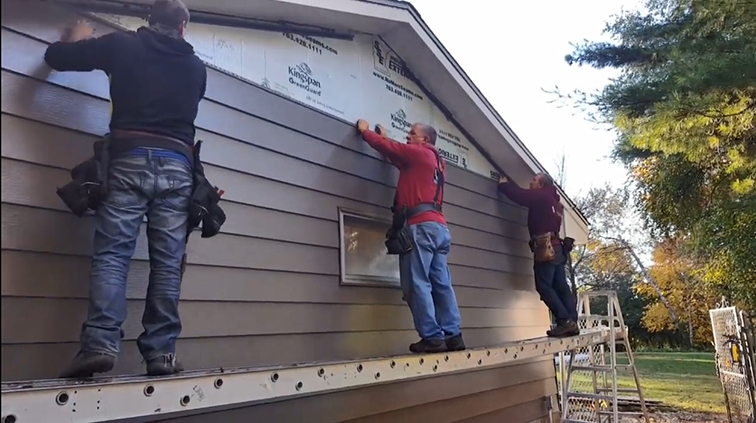

กรณีสมัครผลิตภัณฑ์

ความคล่องตัวของแผงที่ผลิตโดยเครื่องแผงเชิงเส้นนี้เปิดโอกาสในการขยายธุรกิจมากมาย โครงผนังโลหะที่แม่นยำเหล่านี้เหมาะอย่างยิ่งสำหรับการหุ้มบ้านพักอาศัยสมัยใหม่ อาคารพาณิชย์ขนาดใหญ่ และสิ่งอำนวยความสะดวกทางอุตสาหกรรมที่ทนทาน ด้วยการมีความสามารถในการผลิตแผงที่มีความยาวที่กำหนดเองได้ตามความต้องการ ผู้รับเหมาก่อสร้างจึงสามารถดำเนินโครงการที่มีขนาดแตกต่างกันได้อย่างยืดหยุ่นโดยไม่ต้องกังวลกับความล่าช้าของห่วงโซ่อุปทาน ผนังที่เพรียวบางและทนต่อสภาพอากาศช่วยให้สถาปนิกและผู้สร้างได้รับโซลูชันภายนอกระดับพรีเมียมที่ช่วยเพิ่มประสิทธิภาพในการใช้พลังงานและรูปลักษณ์ที่น่าดึงดูด ไม่ว่าจะอัปเกรดหน้าร้านขายปลีกในท้องถิ่นหรือปิดคลังสินค้าขนาดใหญ่ เครื่องจักรนี้ช่วยเพิ่มศักยภาพให้กับการดำเนินงานของคุณเพื่อจัดส่งวัสดุก่อสร้างชั้นยอดไปยังไซต์งานโดยตรง

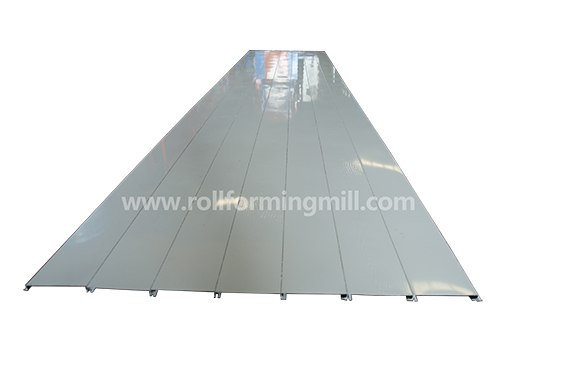

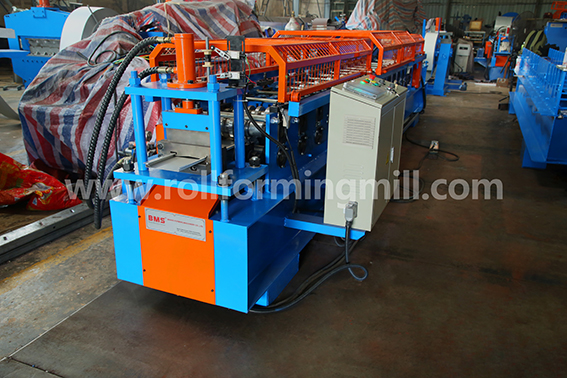

เครื่องจักรที่ผลิตผลิตภัณฑ์และตู้โชว์รายละเอียด

ผลลัพธ์สุดท้ายคือข้อพิสูจน์ถึงวิศวกรรมที่เหนือกว่าของเครื่อง—แผงผนังโลหะที่คมชัด สะอาดตา และมีโครงสร้างแข็งแรง ชิ้นงานทุกชิ้นสะท้อนถึงมาตรฐานระดับสูงที่จำเป็นสำหรับตลาดวัสดุก่อสร้างที่มีการแข่งขันสูงในปัจจุบัน ด้วยความสมบูรณ์ของพื้นผิวที่สม่ำเสมอและขอบที่เชื่อมต่อกันอย่างแม่นยำ แผงเหล่านี้จึงรับประกันว่าด้านหน้าอาคารจะกันน้ำและสวยงามสะดุดตาสำหรับอาคารใดๆ เมื่อคุณตรวจสอบการจัดแสดงผลิตภัณฑ์โดยละเอียดและภาพระยะใกล้ของเครื่องจักรด้านล่าง ให้สังเกตคุณภาพการผลิตที่แข็งแกร่งและการตกแต่งที่ประณีต ซึ่งทำให้อุปกรณ์นี้เป็นทรัพย์สินที่ยั่งยืนสำหรับโรงงานผลิตของคุณ ความมุ่งมั่นของเราต่อความสำเร็จของคุณนั้นนอกเหนือไปจากตัวเครื่องจักร โดยมอบความมั่นใจในการปฏิบัติงานที่จำเป็นในการครองตลาดวัสดุหุ้มในพื้นที่ของคุณ
