เครื่องตัดเฉียงแผ่นโลหะ 0.5-1.2 มม

เส้นตัดที่มีความแม่นยำของ BMS สามารถสร้างความหนาและความกว้างของผนังได้หลากหลาย บรรลุวัตถุประสงค์อเนกประสงค์อย่างแท้จริง ใช้กันอย่างแพร่หลายในวัตถุดิบต่างๆ เครื่องนี้มีระบบควบคุมไฟฟ้าที่แม่นยำ สามารถลดข้อผิดพลาดของแถบและการทำงานที่สะดวก
สถานะห้องว่าง:
จำนวน:
  • BMS

คำอธิบายผลิตภัณฑ์

เครื่องตัดเฉียงแผ่นโลหะ BMS 0.5-1.2 มม. ได้รับการออกแบบมาเพื่อมอบการประมวลผลที่มีความแม่นยำสูงสำหรับขดลวดโลหะหลากหลายประเภท รวมถึงเหล็กชุบสังกะสีและ PPGI ออกแบบโดยคำนึงถึงความคล่องตัว เส้นตัดที่มีความแม่นยำนี้สามารถรองรับความหนาของวัสดุต่างๆ (ตั้งแต่ 0.5 มม. ถึง 1.2 มม.) และความกว้างสูงสุด 1250 มม. ทำให้เป็นโซลูชันที่ปรับเปลี่ยนได้สูงสำหรับโรงงานผลิตที่มีข้อกำหนดการผลิตอเนกประสงค์ ไม่ว่าคุณจะแปรรูปคอยล์มาตรฐานหรือวัตถุดิบเฉพาะทาง เครื่องจักรนี้ก็ให้ประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้

หัวใจหลักของเครื่องจักรนี้คือระบบควบคุมไฟฟ้าขั้นสูงที่ช่วยลดข้อผิดพลาดในการตัดเฉือนได้อย่างมาก ขณะเดียวกันก็รับประกันการทำงานที่เป็นมิตรต่อผู้ใช้ อุปกรณ์นี้มีการตั้งค่าการควบคุมที่ครอบคลุม รวมถึงคอนโซลหลัก คอนโซลรองแบบคลี่คลาย และสถานีหมุน สถาปัตยกรรมการควบคุมแบบรวมศูนย์นี้ช่วยให้ผู้ปฏิบัติงานสามารถจัดการสายการผลิตทั้งหมดได้อย่างราบรื่น คอนโซลหลักมีจอแสดงผลดิจิตอลที่ชัดเจน และรองรับฟังก์ชันที่จำเป็น เช่น การปรับความเร็วสูงและความเร็วต่ำ การป้อนด้วยตนเอง การตัดต่อเนื่อง และการแจ้งเตือนข้อผิดพลาดแบบเรียลไทม์ การตรวจสอบที่ครอบคลุมนี้ช่วยให้แน่ใจว่าความผิดปกติในการผลิตใดๆ จะถูกตรวจพบและแก้ไขทันที เพื่อป้องกันการสูญเสียวัสดุ

เพื่อรับประกันความเสถียรในการปฏิบัติงาน ระบบควบคุมความเร็วและตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) ได้มาจากผู้ผลิตชั้นนำในอุตสาหกรรมที่มีชื่อเสียง นอกจากนี้ ส่วนประกอบทางไฟฟ้าหลัก ส่วนประกอบการตรวจจับ สายเคเบิล และสายไฟทั้งหมดตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด ด้วยอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย ผู้ปฏิบัติงานสามารถปรับเปลี่ยนพารามิเตอร์กระบวนการผลิต เช่น ความเร็วของสายการผลิต และสลับระหว่างโหมดแบบแมนนวล โหมดการทำงานเดี่ยว และโหมดอัตโนมัติเต็มรูปแบบได้อย่างง่ายดาย การตรวจสอบและควบคุมระดับนี้ช่วยให้มั่นใจได้ถึงการดำเนินงานที่ปลอดภัย มีประสิทธิภาพ และต่อเนื่อง ซึ่งท้ายที่สุดจะช่วยเพิ่มผลผลิตและลดต้นทุนค่าแรง

หนึ่งในคุณสมบัติที่โดดเด่นของไลน์การตัดโลหะนี้คือการออกแบบเบาะนั่งแบบมีดคู่ที่เป็นนวัตกรรมใหม่ กลไกนี้ช่วยให้เครื่องสามารถปรับและเปลี่ยนกลุ่มใบมีดโดยอัตโนมัติตามความกว้างของการตัดที่กำหนดไว้ล่วงหน้า ด้วยการขจัดความจำเป็นในการเปลี่ยนตำแหน่งเบลดแบบแมนนวล การออกแบบนี้จึงช่วยลดเวลาในการติดตั้งได้อย่างมาก เพิ่มประสิทธิภาพการทำงานโดยรวม และช่วยประหยัดต้นทุนได้อย่างมากสำหรับงานการประมวลผลที่มีปริมาณมาก การผสานรวมวัสดุเครื่องมือตัดคุณภาพสูง (Cr12 Mov พร้อมการบำบัดความร้อน) ช่วยให้มั่นใจได้ถึงความคมและความทนทานที่ยาวนาน ลดความถี่ในการบำรุงรักษา และรับประกันว่าขอบจะเรียบเนียนไร้เสี้ยนในทุกร่อง

เลขที่

พารามิเตอร์หลัก

พารามิเตอร์การสร้างโรงสี

1.

ความหนาของวัสดุ

0.5-1.2มม

สร้างสถานี

การให้อาหาร 3 ขั้นตอน

2.

ความกว้างการให้อาหาร

1250 มม.

โครงร่าง

H400*199

3.

วัสดุแอปพลิเคชัน

ขดลวดชุบสังกะสี PPGI

ลดลง

R ซีรี่ส์

4.

มาตรฐานไฟฟ้า

380V/50Hz/3ph

เส้นผ่านศูนย์กลางเพลา

เหล็ก 45# φ115มม

5.

เส้นผ่านศูนย์กลาง decoiler แบบแมนนวล

508±30 มม

พลังงานมอเตอร์หลัก

4.0 กิโลวัตต์

6.

ความแข็งแรงของผลผลิต

235-355Mpa

สลักเกลียว

เกรด 8.8

7.

ความเร็วในการตัด

12 ม./นาที

ความกว้างที่มีประสิทธิภาพ

เป็นการออกแบบลูกค้า

8.

ระบบควบคุม

ระบบควบคุม PLC

วัสดุเครื่องมือตัด

Cr12 Mov, เครื่องกลึง CNC, การรักษาความร้อน, HRC58-62

9.

มอเตอร์ไฮดรอลิก

4.0KW

สีของเครื่องจักร

สีน้ำเงิน+ดำ+ส้ม

10.

วัสดุทดสอบ

BMS จะจัดเตรียมขนาดของวัสดุป้อนเพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร

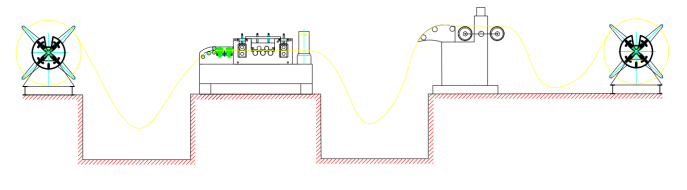

กระแสงาน

Uncoiler แบบแมนนวล (5Ton) → อุปกรณ์ให้อาหาร → อุปกรณ์ปรับระดับ → อุปกรณ์ตัด → อุปกรณ์ตัด → ระบบควบคุม PLC → สถานีไฮดรอลิก

กระแสงาน

ส่วนประกอบของเครื่องแสดงผล

ไกด์เพลา


ไกด์เพลา

เครื่องเข้ารหัส


เครื่องเข้ารหัส

เครื่องตัดสลิตเตอร์


เครื่องตัดสลิตเตอร์

เครื่องตัดล่วงหน้าไฮดรอลิก


เครื่องตัดล่วงหน้าไฮดรอลิก

การสาธิตความสามารถในการประมวลผล

สาธิตการประมวลผล 1
ลูกศร
สาธิตการประมวลผล 2

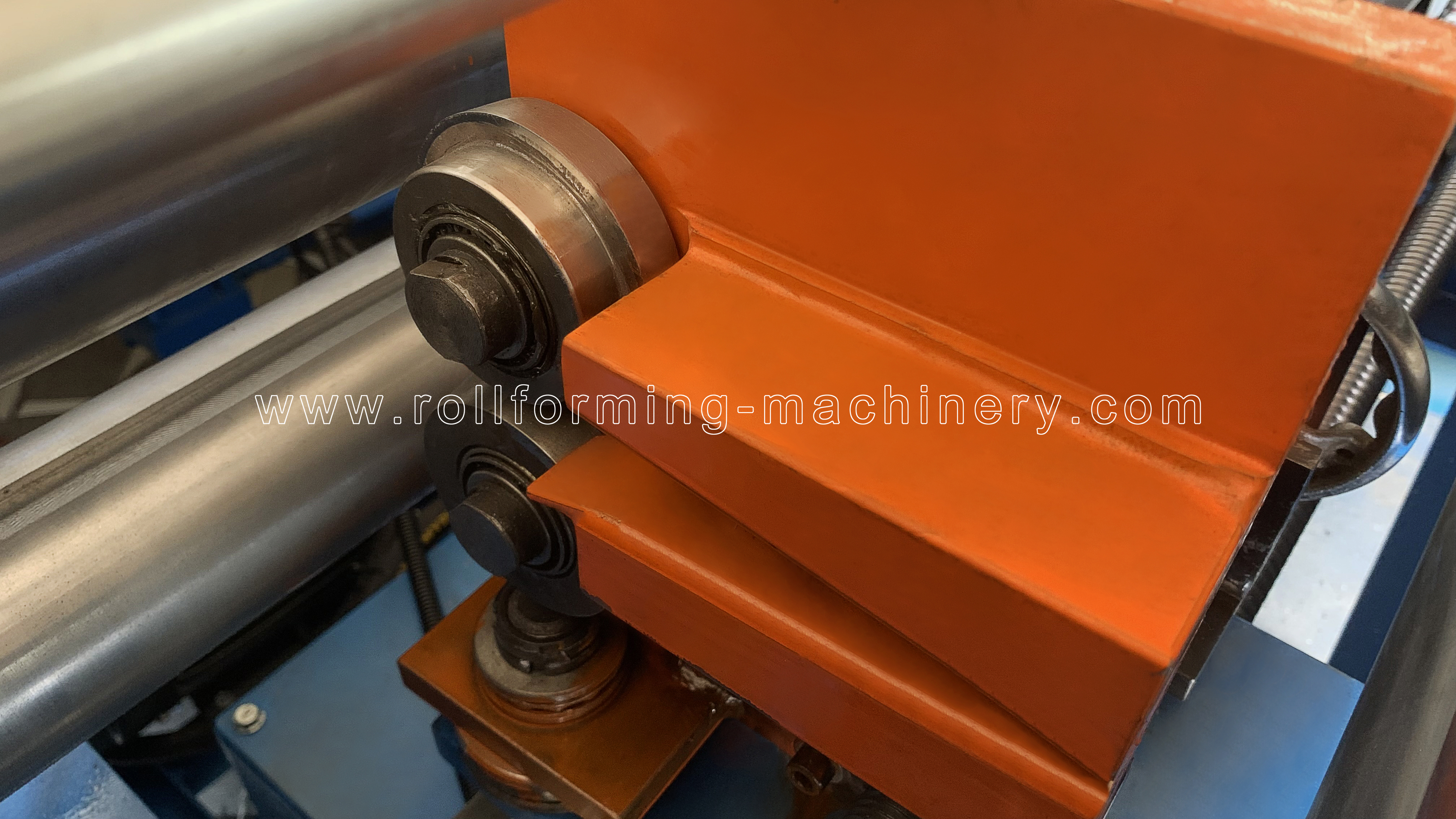

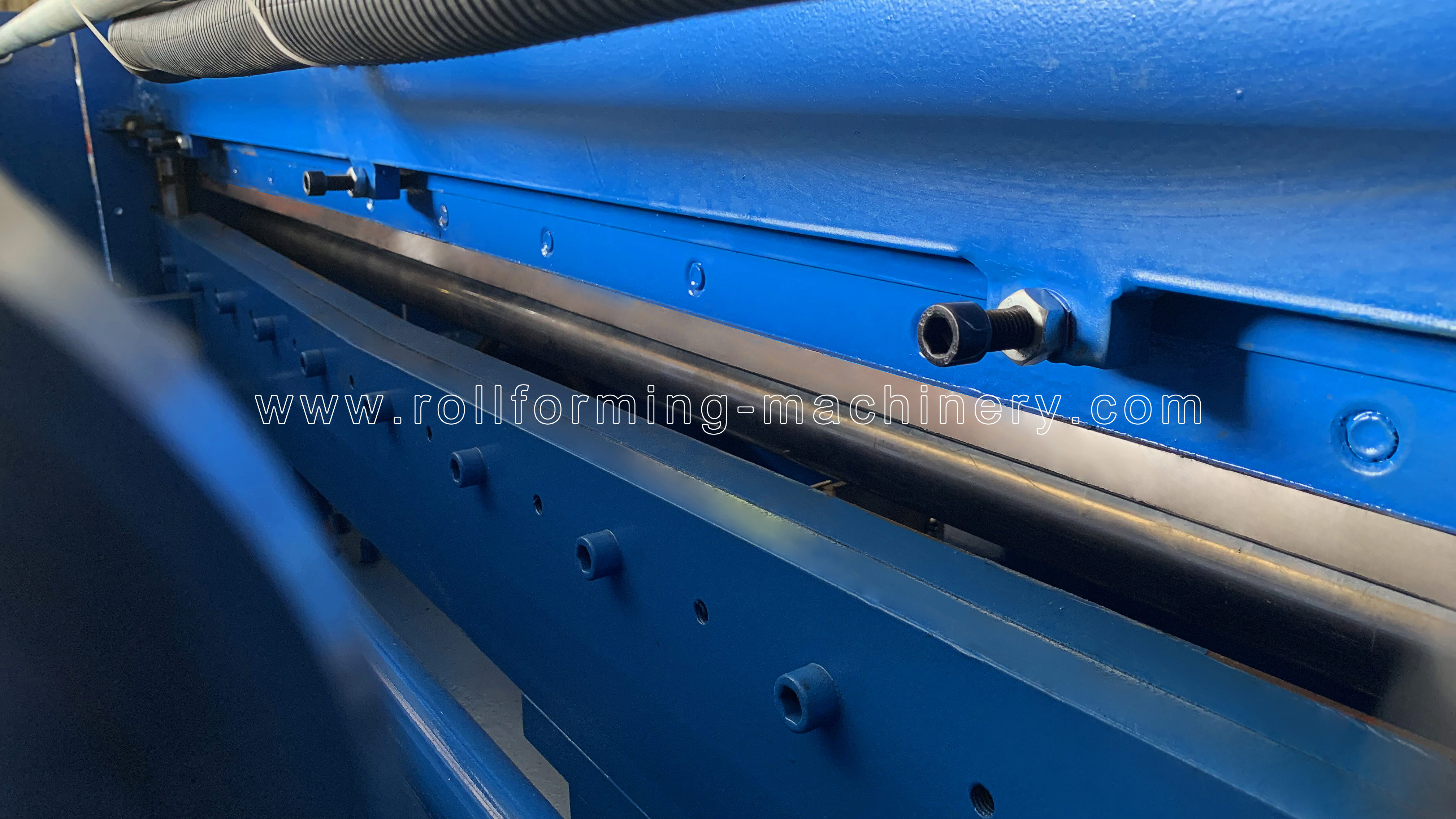

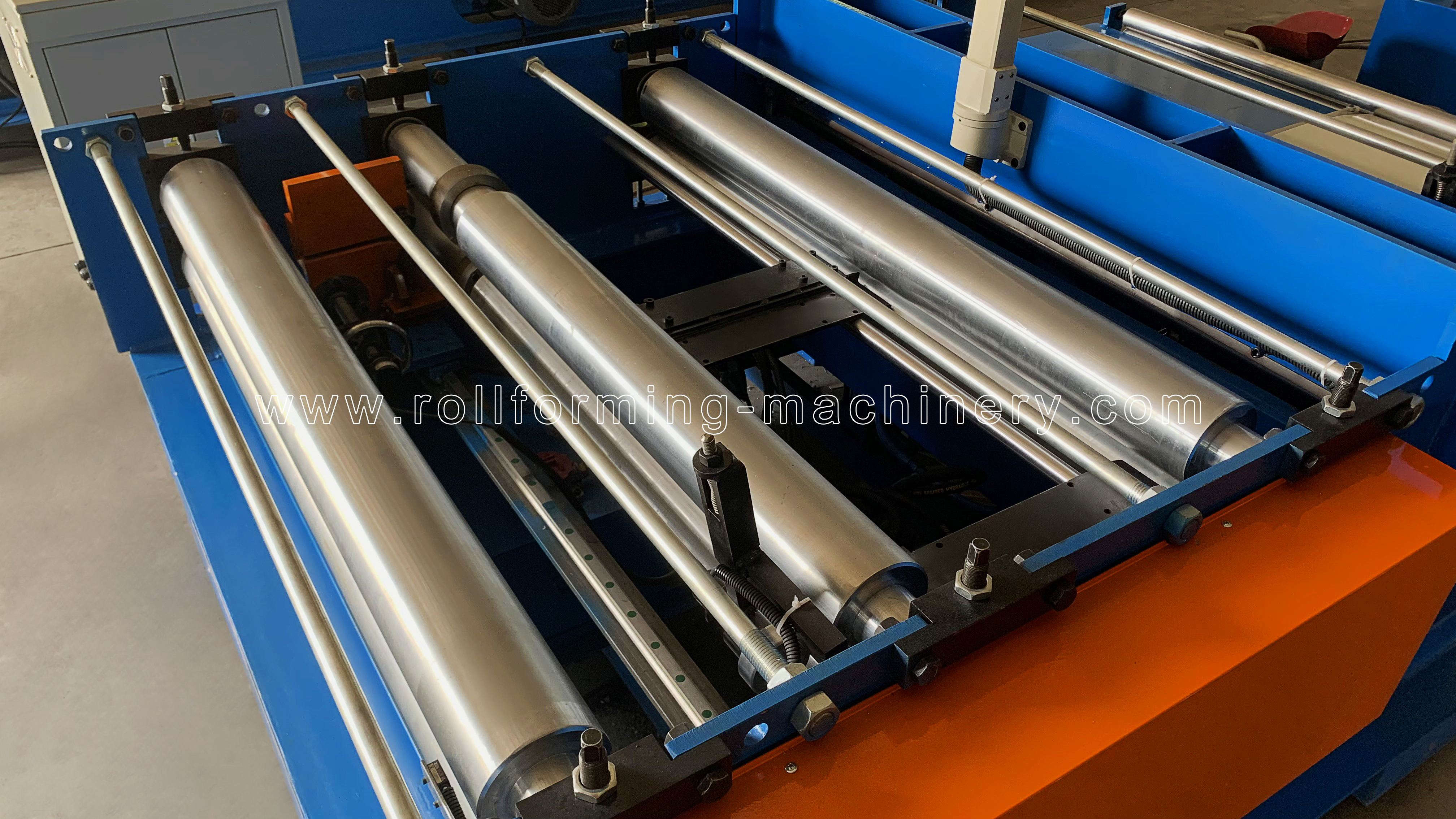

รายละเอียดเครื่อง 1



รายละเอียดเครื่อง 2


รายละเอียดเครื่อง 3


รายละเอียดเครื่อง 4

เคสใบสมัคร

เครื่องตัดแผ่นโลหะเฉียงขนาด 0.5-1.2 มม. ได้รับการออกแบบมาเพื่อให้การตัดที่แม่นยำและสะอาด ทำให้มั่นใจได้ว่าแผ่นโลหะที่ผ่านการแปรรูปได้รับการจัดเตรียมอย่างสมบูรณ์แบบสำหรับขั้นตอนการผลิตครั้งต่อไป ดังที่แสดงให้เห็นในการดำเนินการขึ้นรูปม้วนเล็มและผลิตภัณฑ์สำเร็จรูปที่ได้ อุปกรณ์นี้รับประกันขอบที่เรียบและขนาดที่แม่นยำ ความแม่นยำในการประมวลผลระดับสูงนี้ช่วยลดการสูญเสียวัสดุได้อย่างมาก เพิ่มความสมบูรณ์ของโครงสร้างของโปรไฟล์โลหะขั้นสุดท้าย และให้ผลลัพธ์ที่เชื่อถือได้สำหรับสายการผลิตทางอุตสาหกรรมที่มีความต้องการสูง

เครื่องขึ้นรูปม้วนทริม
สินค้าสำเร็จรูป

เครื่องขึ้นรูปทริมโรล | สินค้าสำเร็จรูป


แผ่นโลหะสำเร็จรูปที่ผ่านกระบวนการด้วยอุปกรณ์ตัดเฉียงของเราถูกนำมาใช้กันอย่างแพร่หลายในภาคส่วนต่างๆ โดยเฉพาะอย่างยิ่งในการก่อสร้างอาคาร ระบบหลังคา และการหุ้มสถาปัตยกรรม กรณีการใช้งานด้านล่างนี้แสดงให้เห็นว่าส่วนประกอบโลหะที่กรีดและขึ้นรูปอย่างแม่นยำเหล่านี้มีส่วนช่วยให้โครงสร้างอาคารมีความทนทาน ทนต่อสภาพอากาศ และสวยงามได้อย่างไร ด้วยการรับประกันคุณภาพผลผลิตที่สม่ำเสมอและการเตรียมวัสดุที่แม่นยำ เครื่องจักรนี้ช่วยให้ผู้ผลิตปฏิบัติตามข้อกำหนดของโครงการที่เข้มงวด ลดความเสี่ยงในการติดตั้งที่ไซต์งาน และปรับปรุงประสิทธิภาพการก่อสร้างโดยรวมสำหรับผู้ใช้ปลายทาง

กรณีการใช้งานในการก่อสร้าง

กรณีการใช้งานจริง


รายการวิดีโอ

ดูวิดีโอด้านล่างเพื่อดูเครื่องตัดเฉียงแผ่นโลหะขนาด 0.5-1.2 มม. ในการใช้งานจริง ซึ่งสาธิตสถานะการทำงานและประสิทธิภาพการตัด

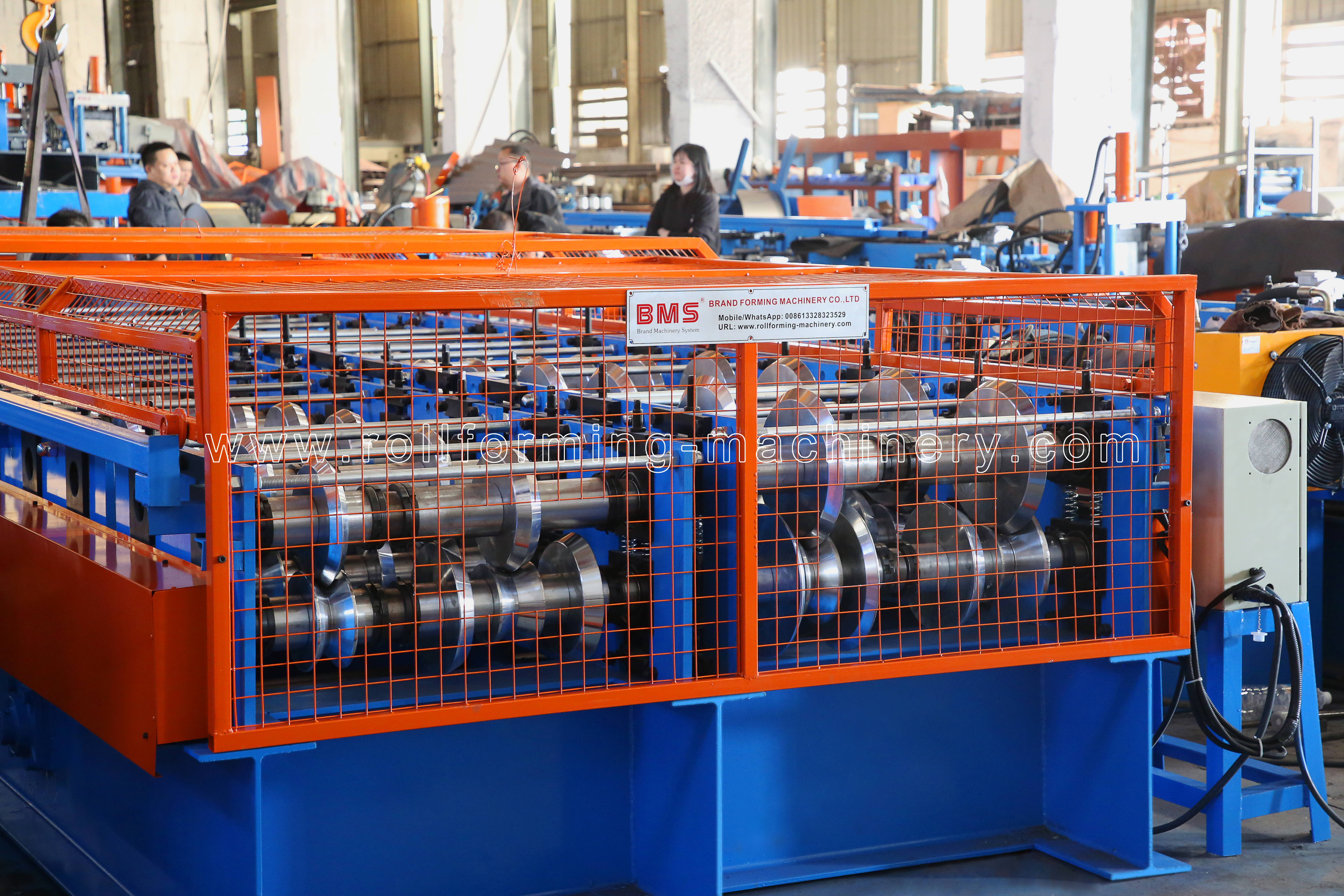

016A1718 หรือ 016A1785


เครื่องขึ้นรูปม้วนทริม ผลิตภัณฑ์สำเร็จรูป
