YX42-420
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ |  ขดลวดเหล็กชุบสังกะสี |
ความหนาของวัสดุ | 1.5มม | |
ด้วยความแข็งแรงของผลผลิต | 235-390Mpa | |
| ม้วน | ความกว้างของการป้อน | 600มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด5 ตัน | |
เครื่องจักร | ฐานเฟรม | เหล็กชนิด H300 โดยการเชื่อม |
| ความหนาของผนังด้านข้าง | Q235 t19มม | |
วัสดุลูกกลิ้ง | เหล็ก GCr15 (= เหล็ก EN31), กลึงด้วยความแม่นยำ, การอบชุบด้วยความร้อน, HRC58-62 | |
สถานีลูกกลิ้ง | 16 ขั้นตอนในการสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф55mm, การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 11KW, การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 5.5KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | Schneider Electric/DELTA (แบรนด์ไต้หวัน) |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |
1. การขึ้นรูปม้วนอัตโนมัติ + ตัดตามความยาว ซึ่งมีประสิทธิภาพมากกว่าการใช้เครื่องเจาะและประหยัดค่าแรง
2.ลูกกลิ้งทำจากเหล็กแบริ่ง GCr15 (=เหล็กกล้า EN31 ) คือ ชุบโครเมียมแข็งและชุบแข็งหลังการกลึงละเอียด เพื่ออายุการใช้งานยาวนานกว่า 10 ปี
3. หมุดเจาะและเครื่องมือตัด วัสดุทำจากแม่พิมพ์ Cr12Mov เหล็กหลังการกลึงและชุบแข็งอย่างแม่นยำ โดยมีอายุการใช้งานมากกว่า 1 ล้านครั้ง
Decoiler ไฮดรอลิก 5T →อุปกรณ์นำทางการให้อาหารและอุปกรณ์ปรับระดับ→การเจาะไฮดรอลิกกระบอกเดียว→ระบบการขึ้นรูปม้วน→อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก * การเจาะโพสต์ไฮดรอลิก→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns

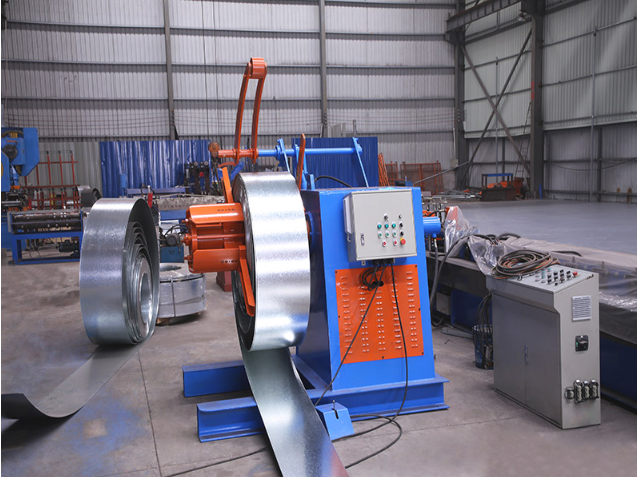

1) 5ต Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
พลังการให้อาหารอัตโนมัติและอุปกรณ์หยุดตัวเอง
ความกว้างการป้อนสูงสุด: 600มม
มอเตอร์ปั้มน้ำมัน:2.2KW
ความจุ:สูงสุด 5 ตัน

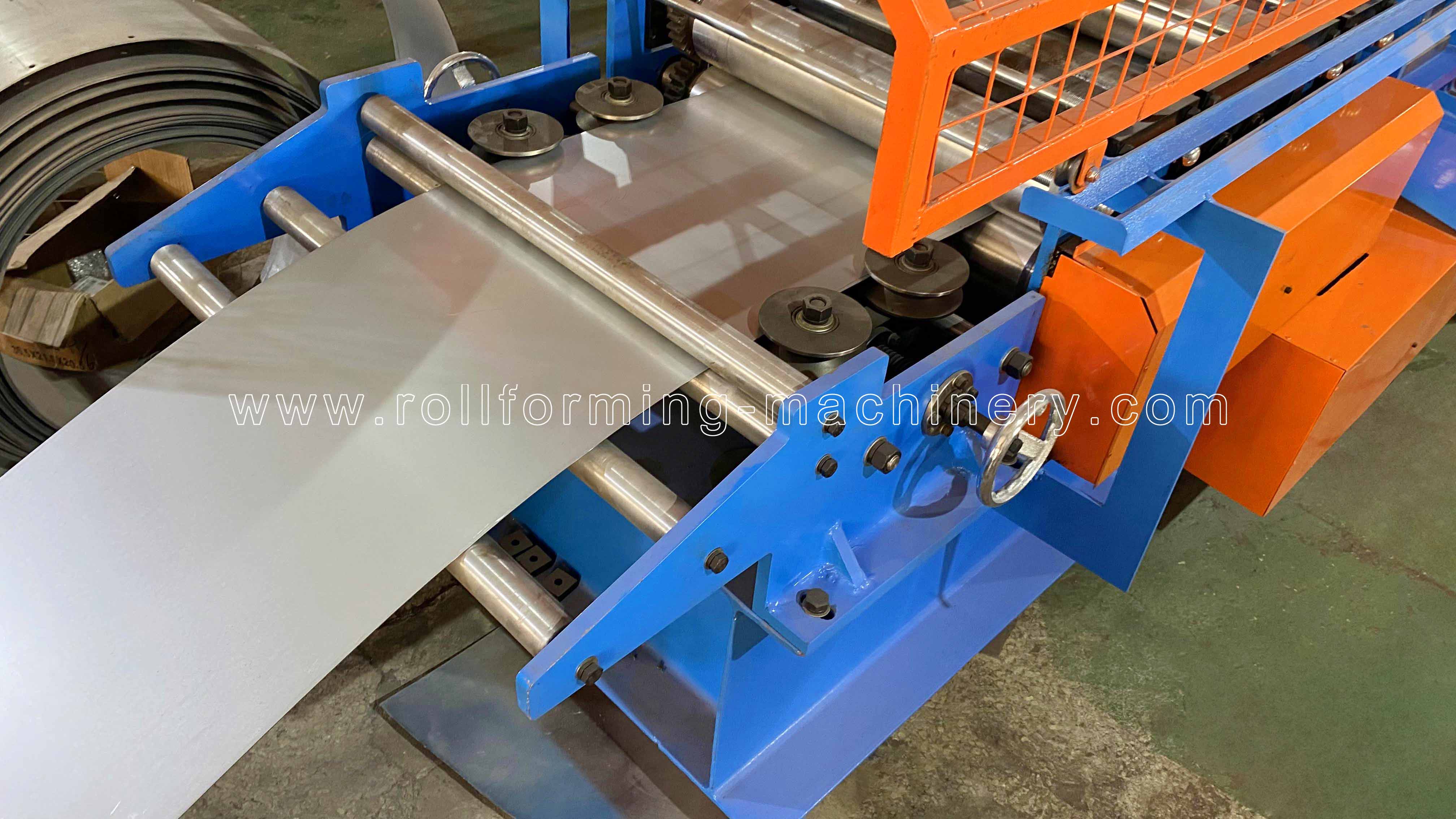

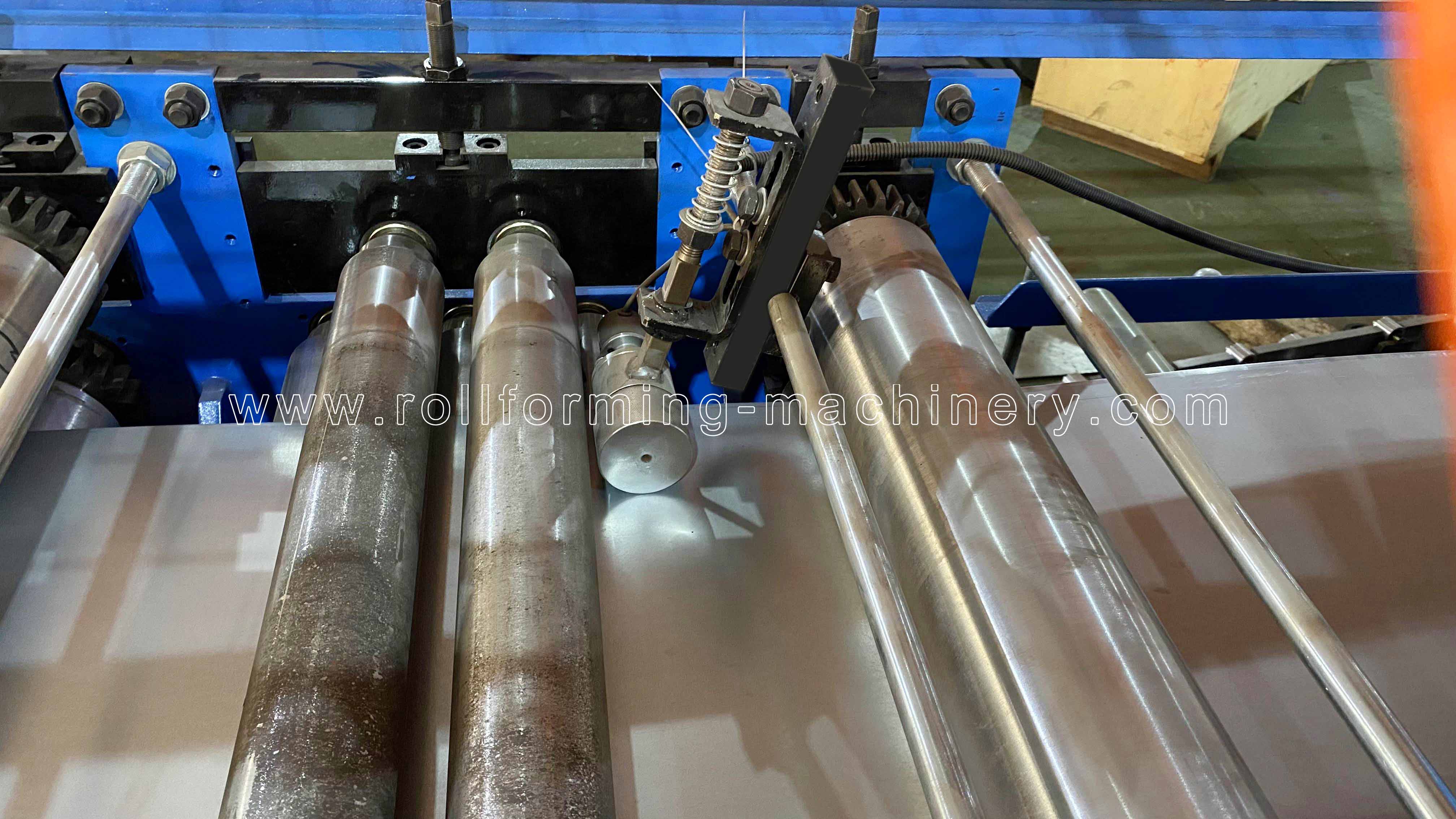

ขึ้น Tโว ลง สาม โดยสิ้นเชิง ห้า อุปกรณ์ปรับระดับเพลา
พร้อมไกด์ป้อนวัสดุ โครงตัวถังทำจากเหล็กชนิด H300 โดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t19mm
เพลาผลิตจาก เหล็ก 45#,เส้นผ่านศูนย์กลาง=φ90มม,ชุบโทนด้วยฮาร์ดโครมเคลือบเครื่องจักรที่มีความแม่นยำ

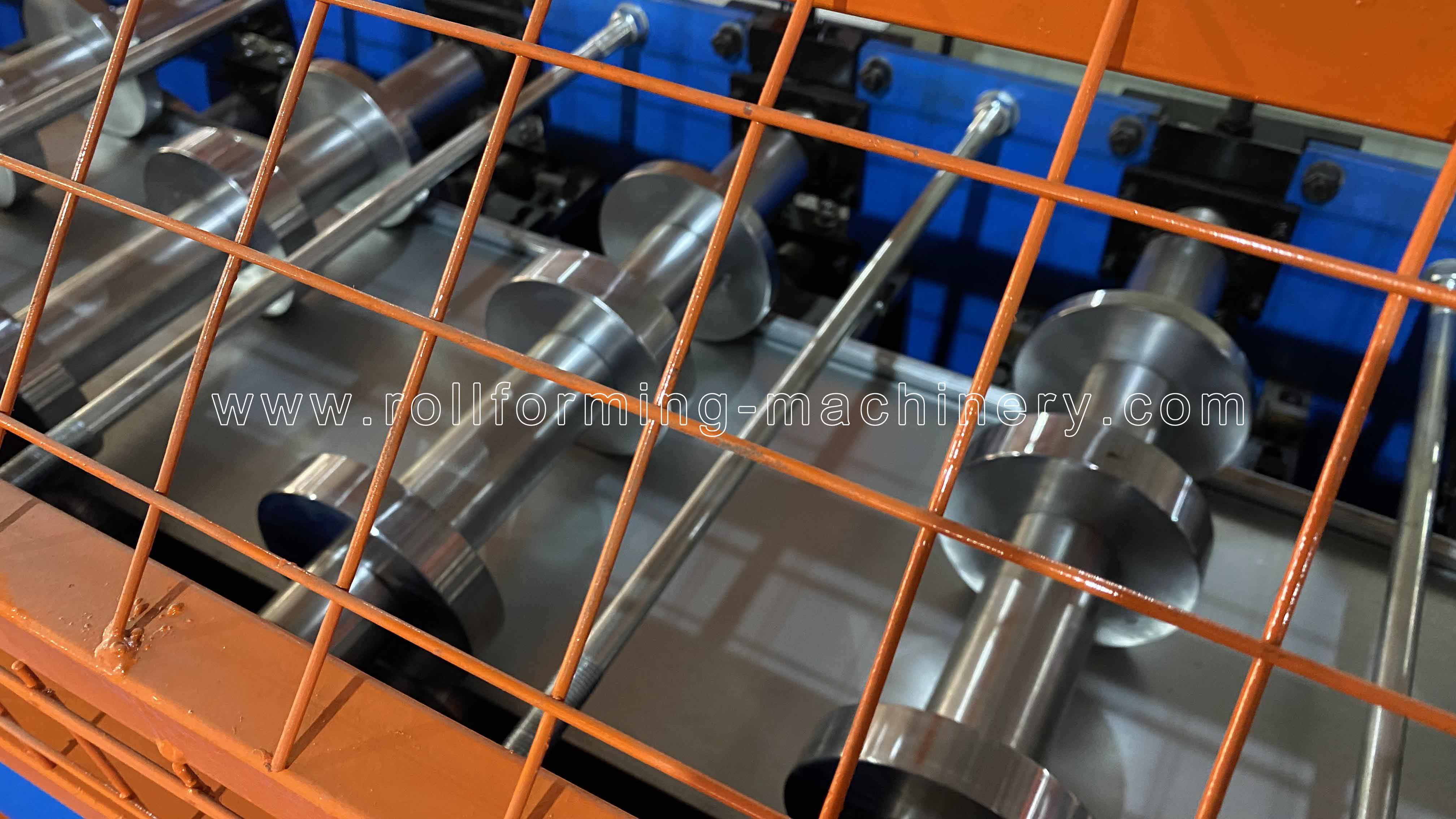

3) เครื่องหลัก
ลูกกลิ้งผลิตจากคุณภาพสูง เหล็ก GCr15 (= เหล็ก EN31), กลึงด้วยความแม่นยำ, การอบชุบด้วยความร้อน, HRC58-62
โครงตัวถังทำจาก 300# ฮ ชนิดเหล็กโดยการเชื่อม
ความเร็วในการขึ้นรูป:12-15ม./นาที

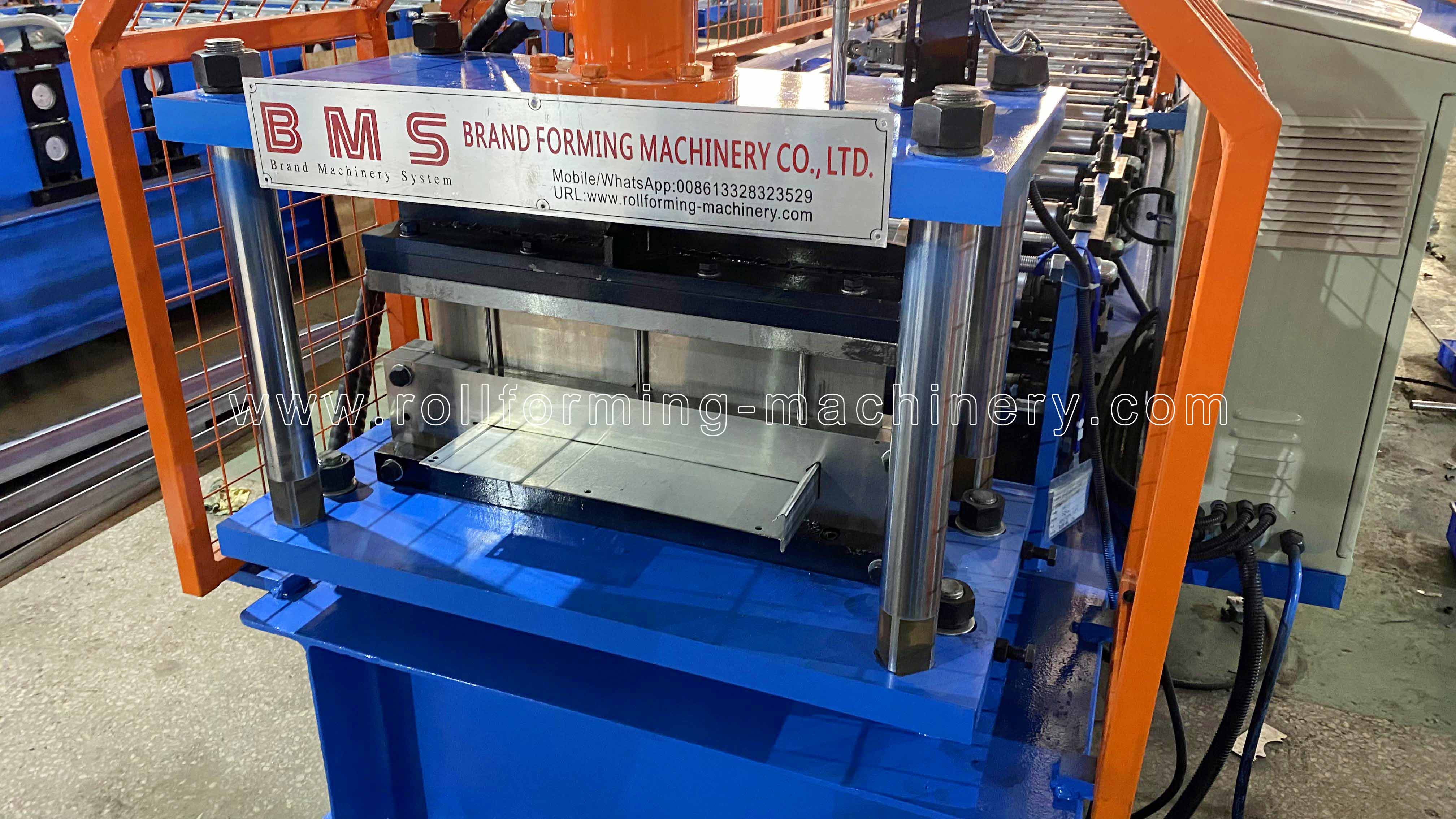

4) ไฮดรอลิก เครื่องตัดโพสต์
โพสต์เพื่อตัด หยุดเพื่อตัด การออกแบบใบมีดตัดสามชิ้น
มอเตอร์ไฮดรอลิก:5.5KW; แรงดันตัด:0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด:Cr12MoV(= เหล็ก SKD11),อบร้อนถึง HRC58-62
ด้วยการตัดชีวิตอย่างน้อยหนึ่งล้านครั้ง
พลังตัดมีให้โดย สถานีไฮดรอลิกของเครื่องยนต์อิสระ

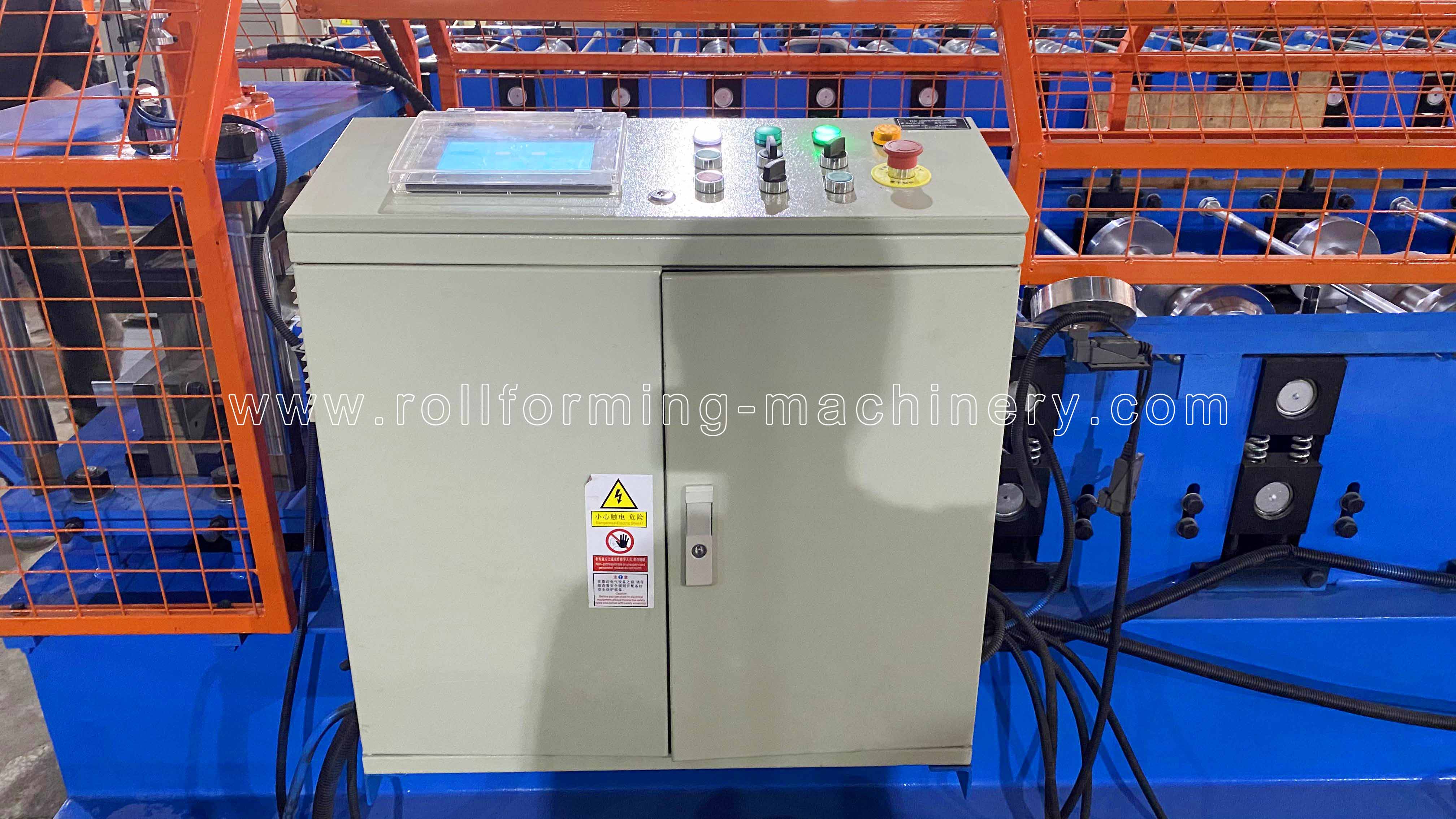

5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ

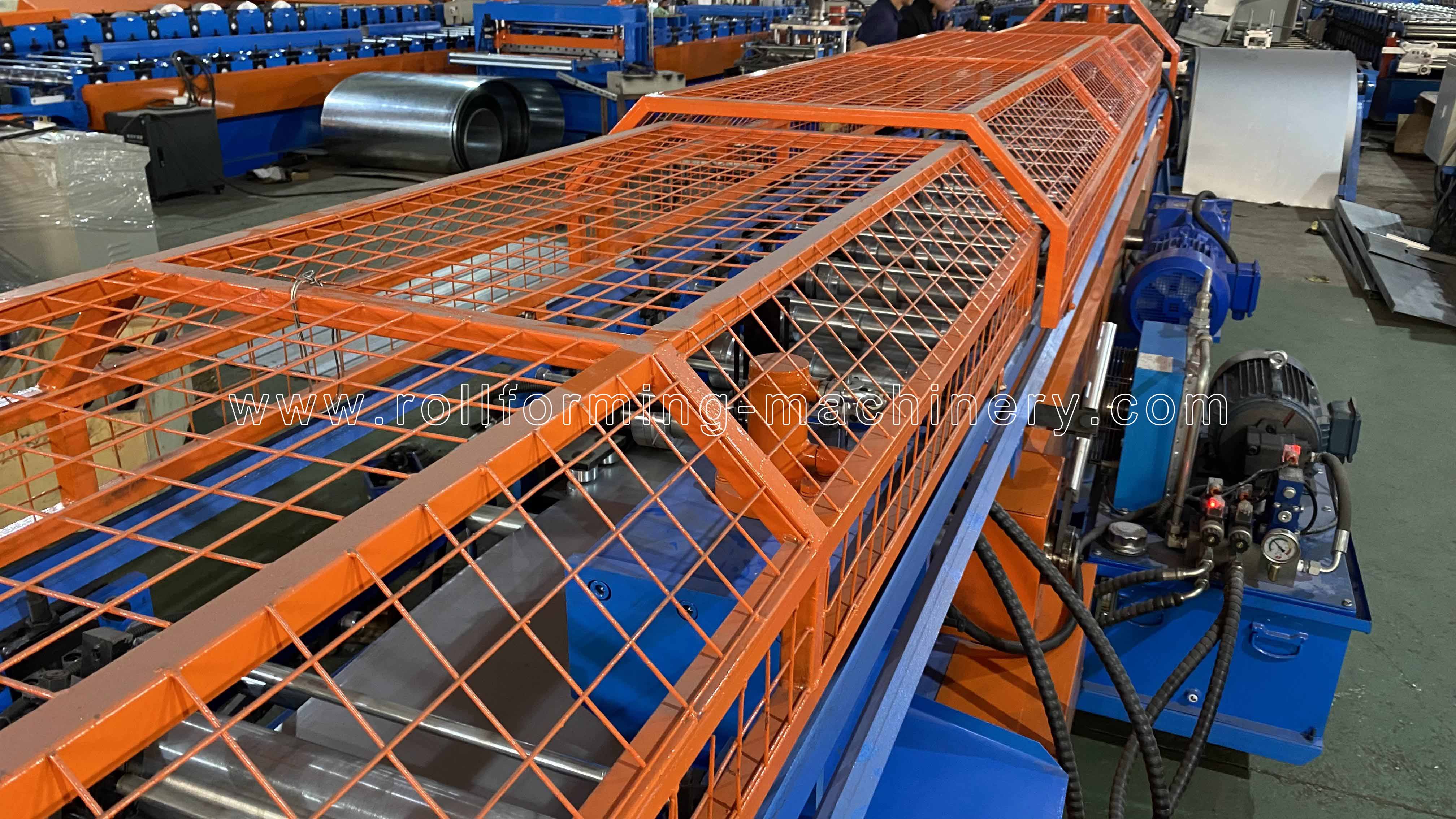

โล่ความปลอดภัย
6) ออกจากแร็ค
ไม่มีการขับเคลื่อน สองยูนิต มีลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย

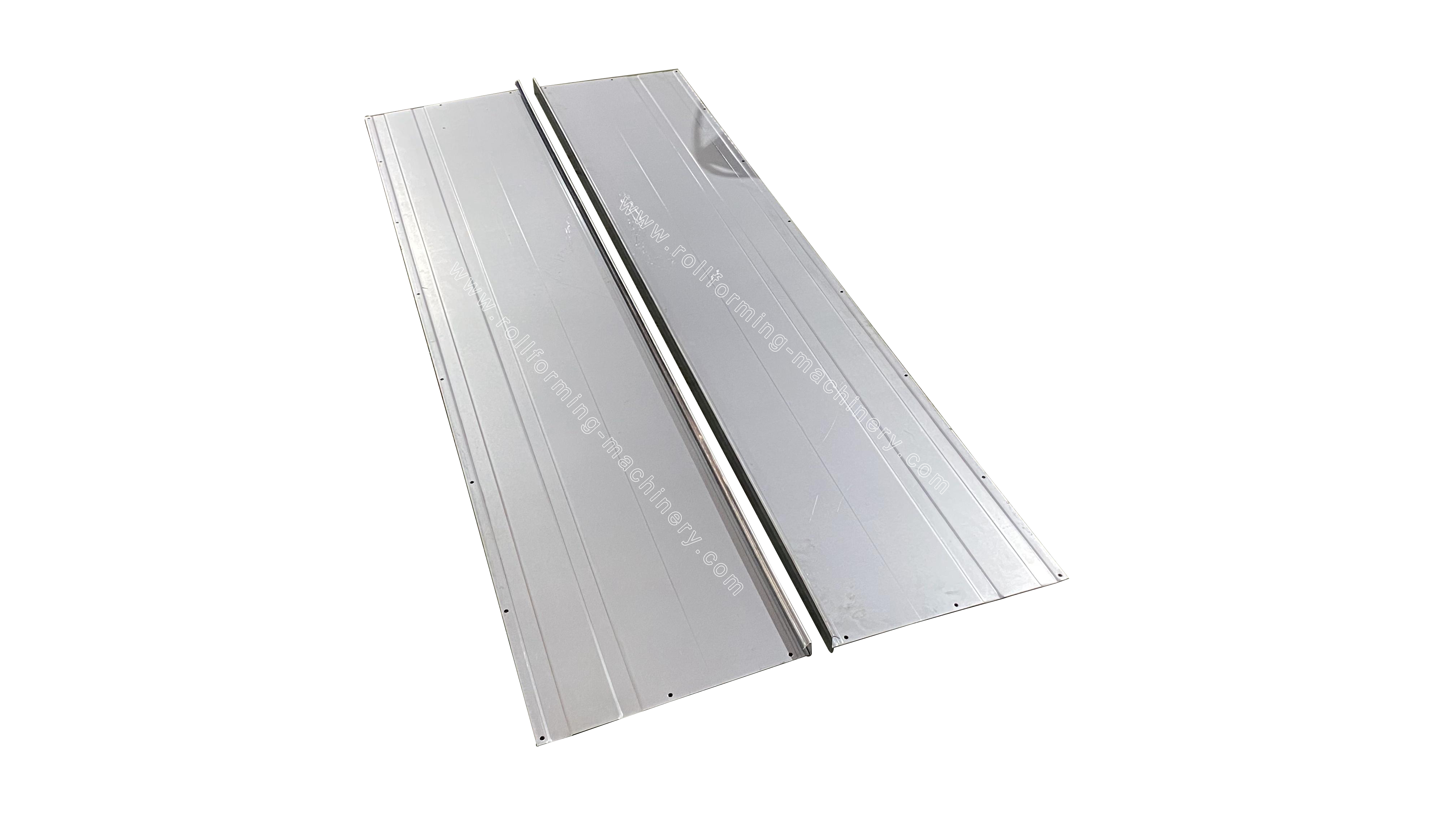

7) การแสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
