| จำนวน： | |
|---|---|
BMS

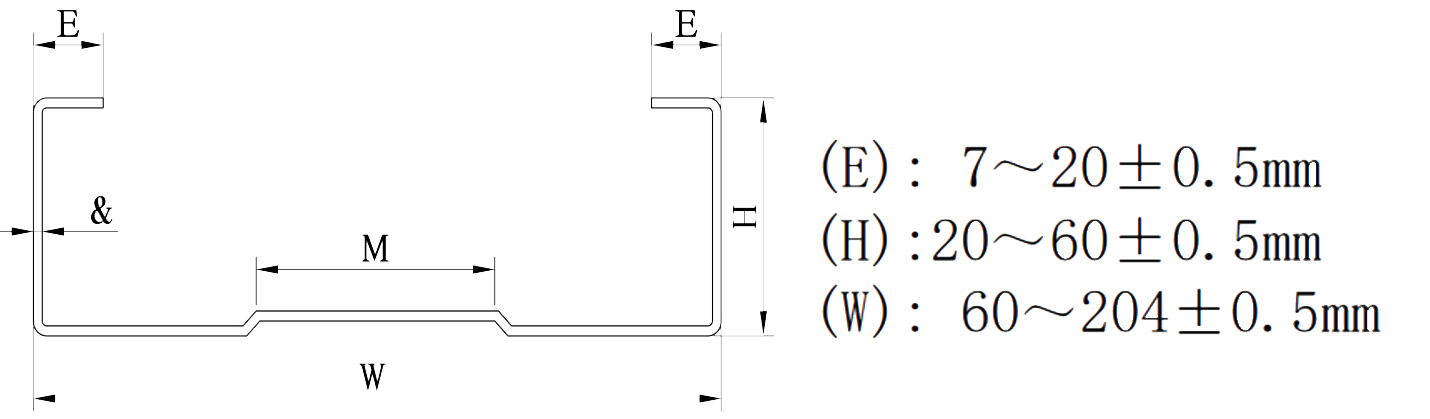

![YM}2LTNF$3L9_E][{HPNFVB](http://imrorwxhpjnilj5q-static.micyjz.com/cloud/ljBpiKjkllSRnjirkrioin/YM-2LTNF-3L9_E-HPNFVB.png "1CHLG65MO%`4P36`HYBT")
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.8-2.0มม | การขึ้นรูปสถานี | 14 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | แผ่นสังกะสี/แผ่นรีดเย็น | ความหนาของผนังด้านข้าง | 22มม |
| 4. | มาตรฐานไฟฟ้า | 220V60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ55/70มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 5T-600MM | กำลังมอเตอร์หลัก | 11KW |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 20-25ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15 เครื่องจักรที่มีความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 3.75KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
Uncoiler ไฮดรอลิก (หัวคู่ 3Tons x 2) →อุปกรณ์ปรับระดับ→โรงขึ้นรูปม้วนหลัก→อุปกรณ์ตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 2
จอแสดงผลส่วนประกอบของเครื่อง

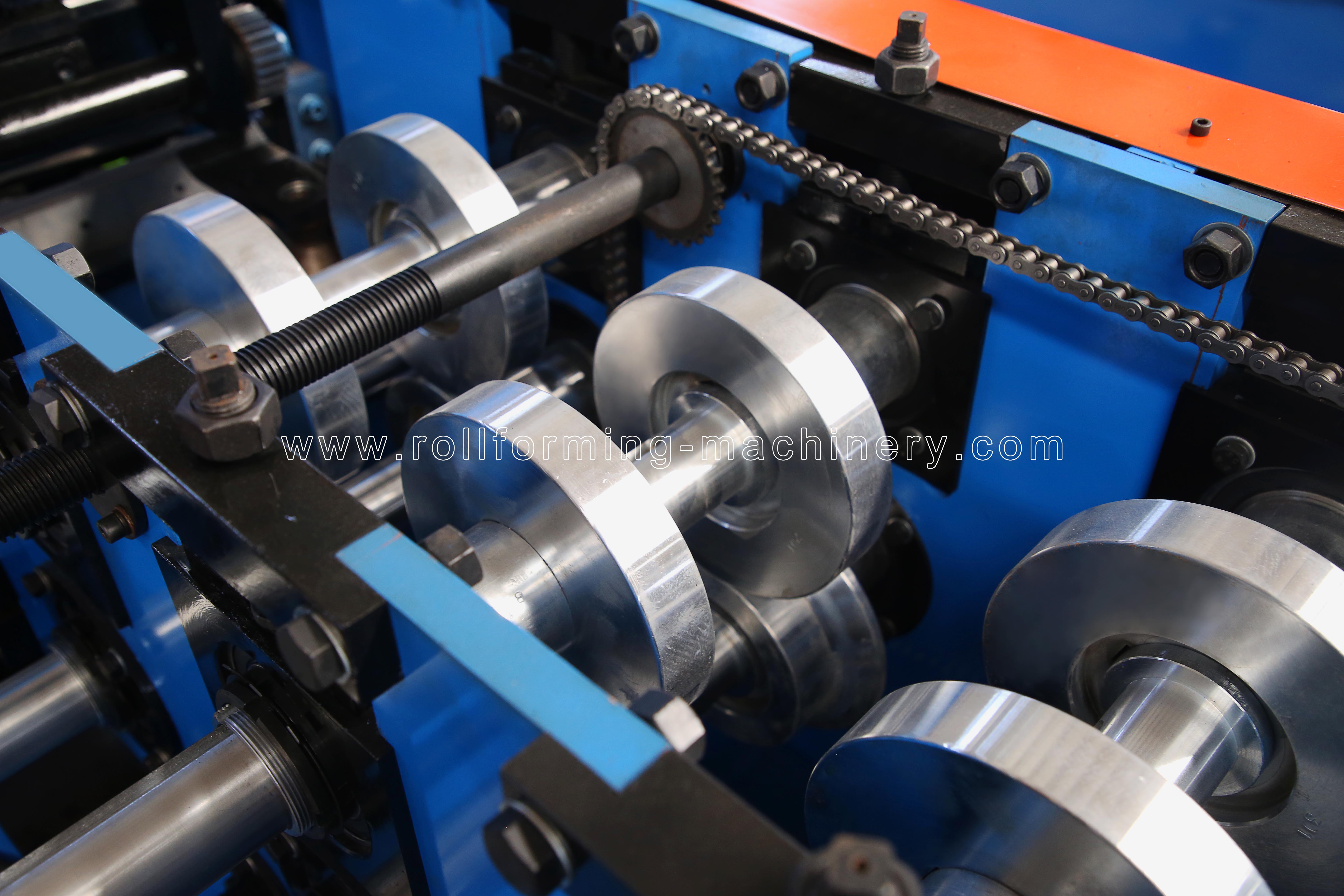

โรงงานขึ้นรูปม้วนหลัก

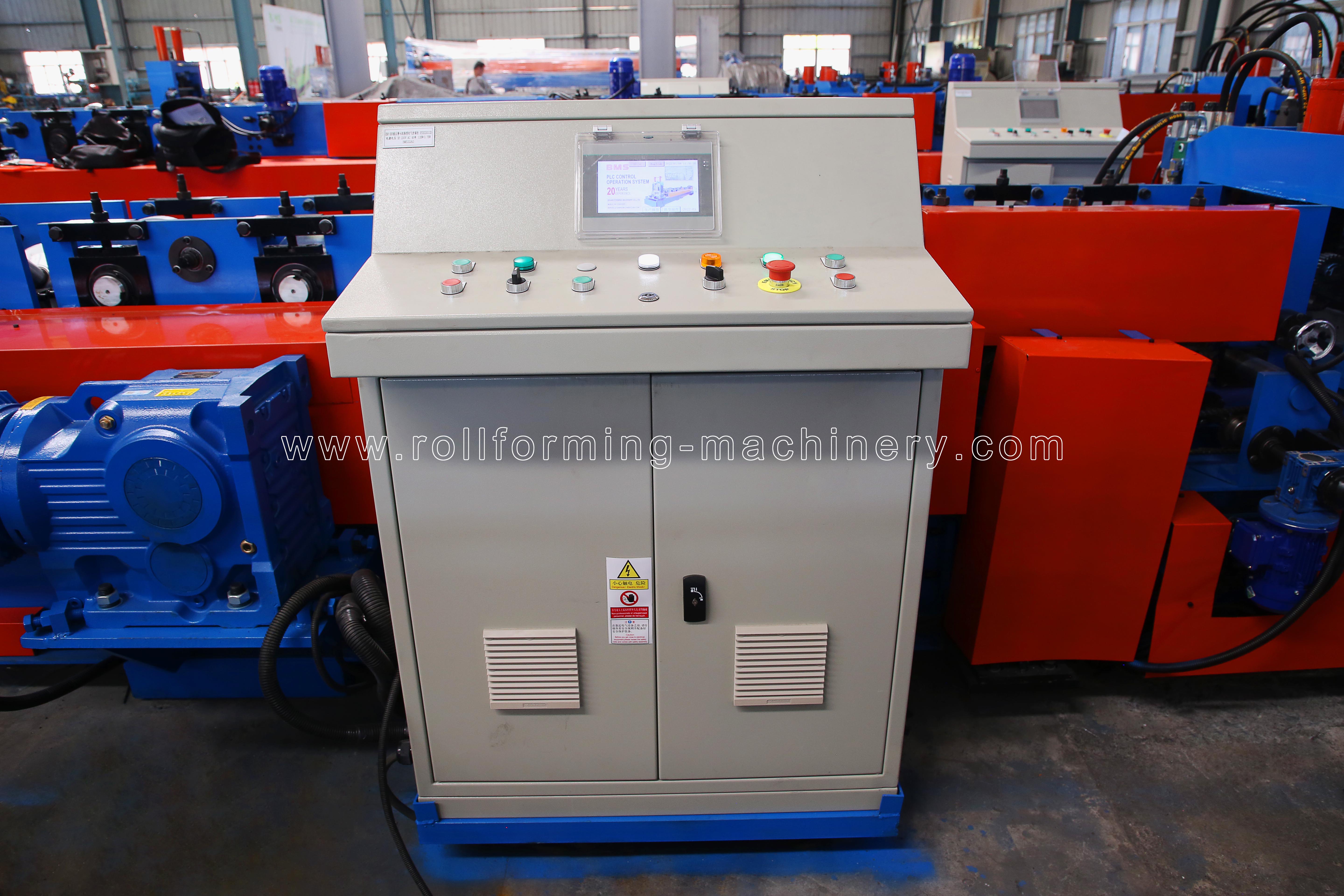

ตู้ควบคุม PLC

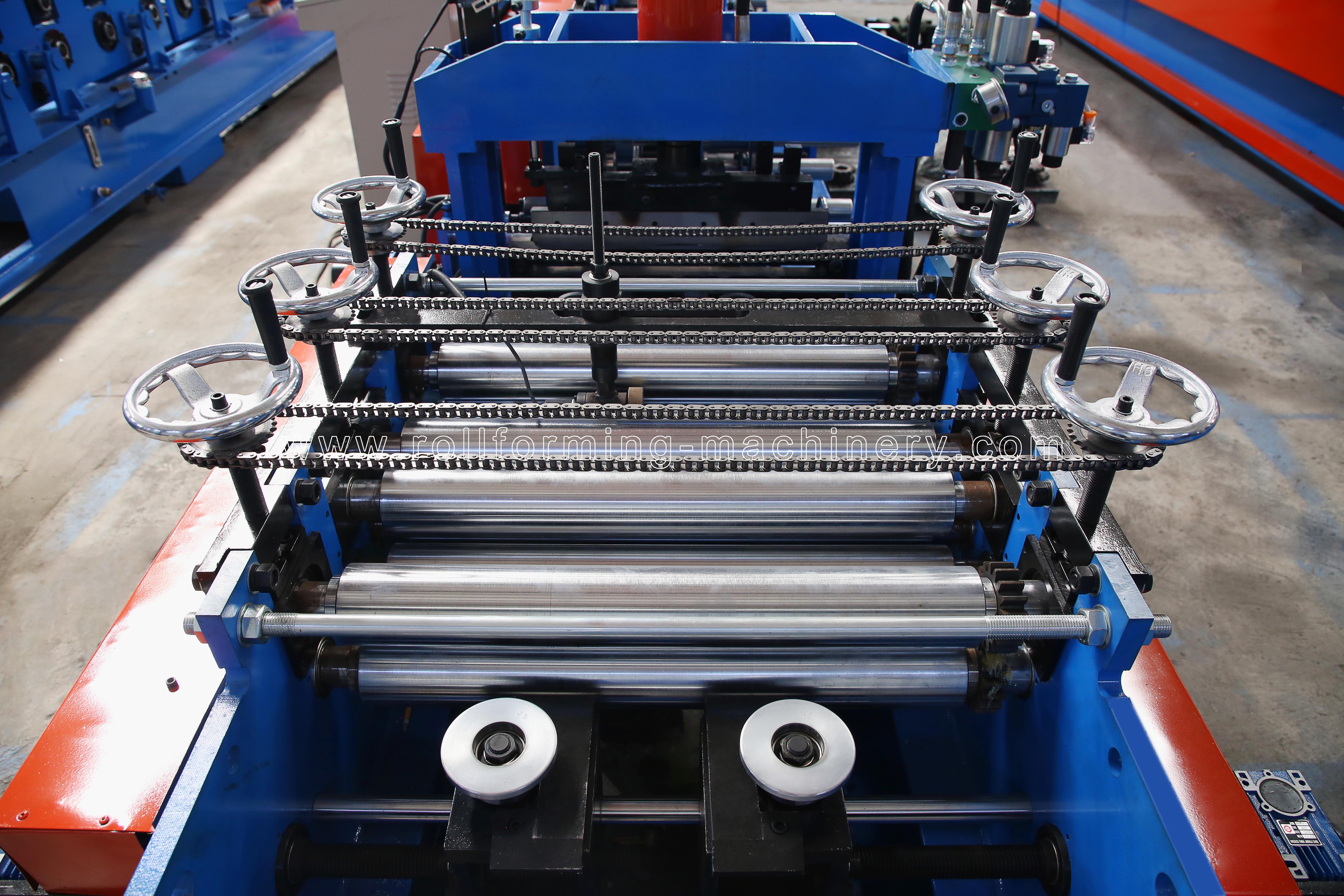

อุปกรณ์ปรับระดับ

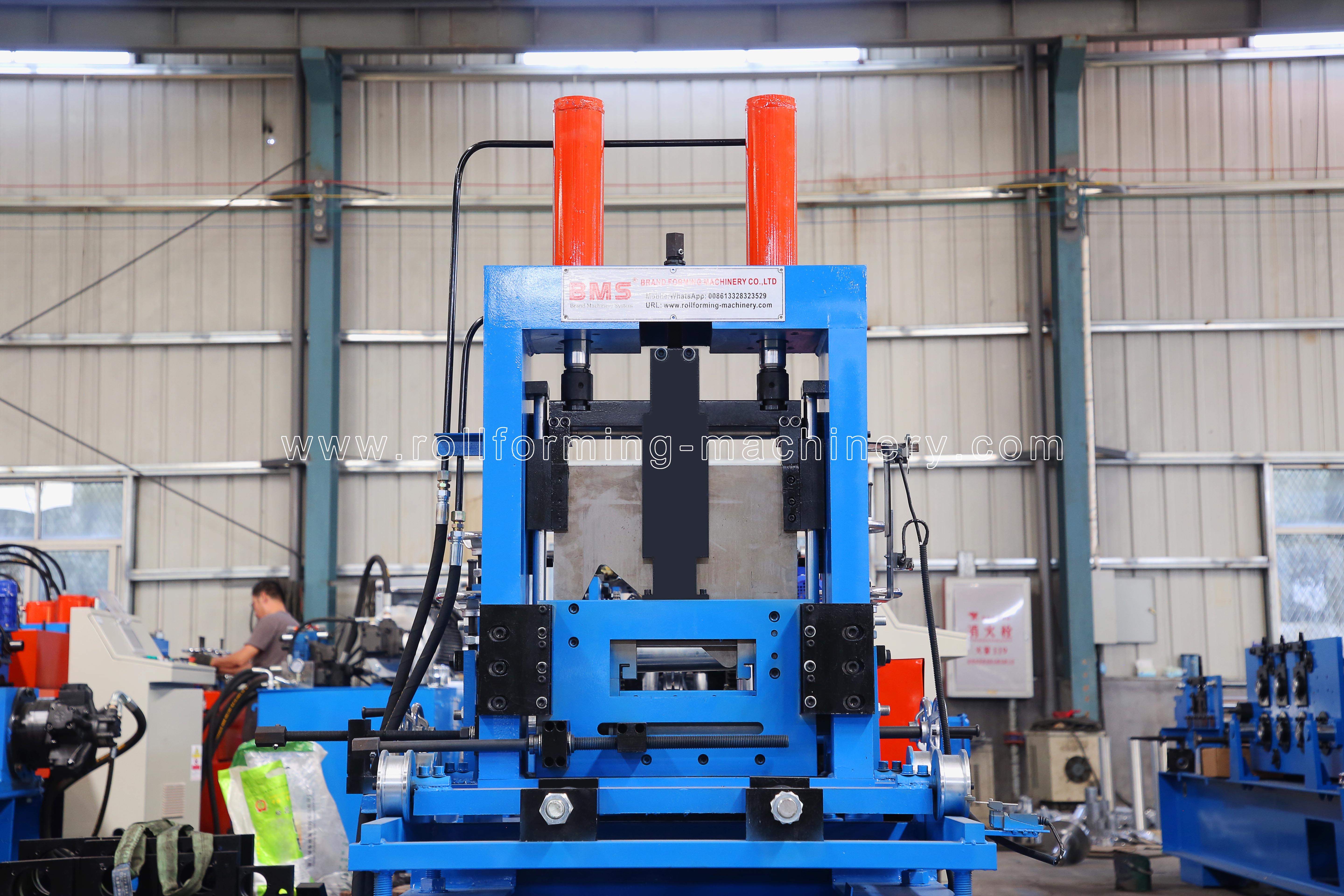

เครื่องตัดโพสต์

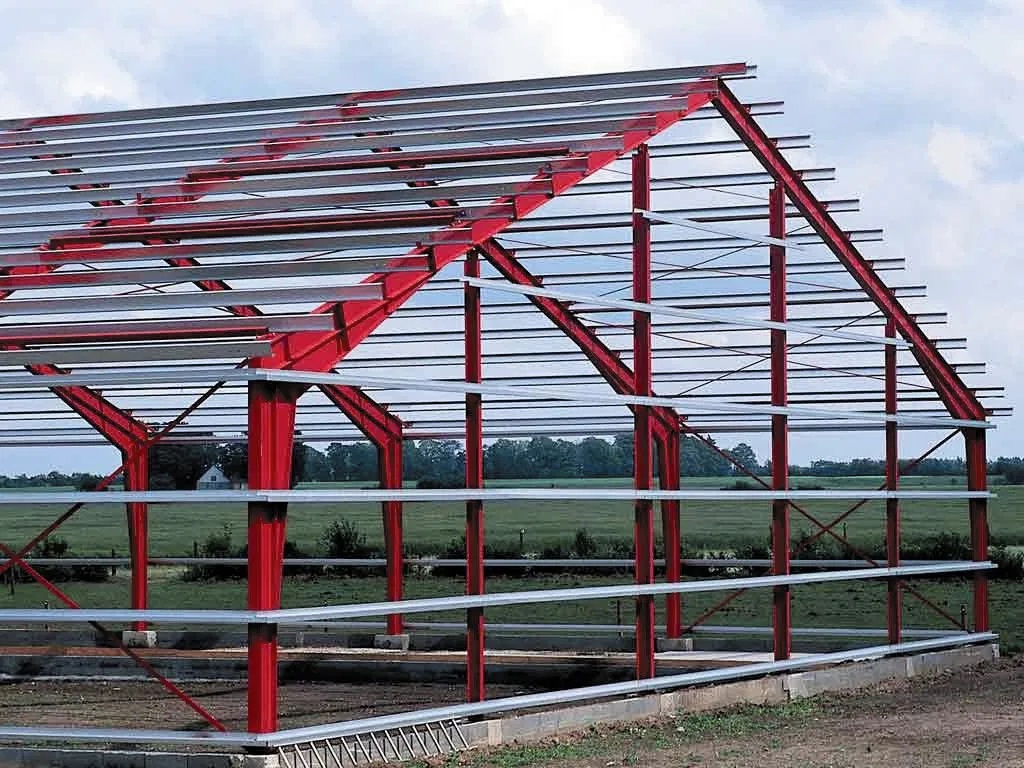

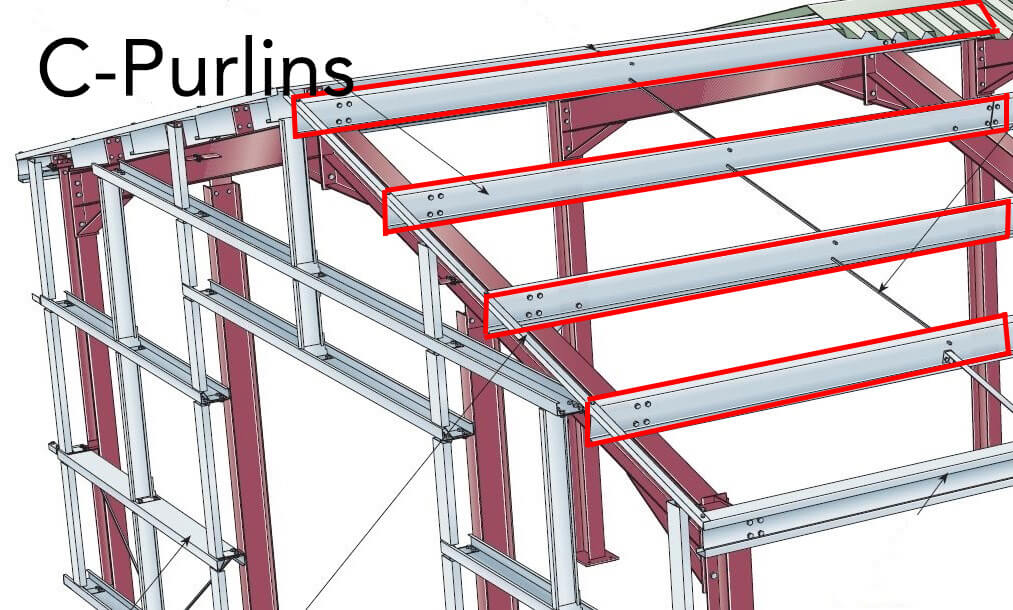

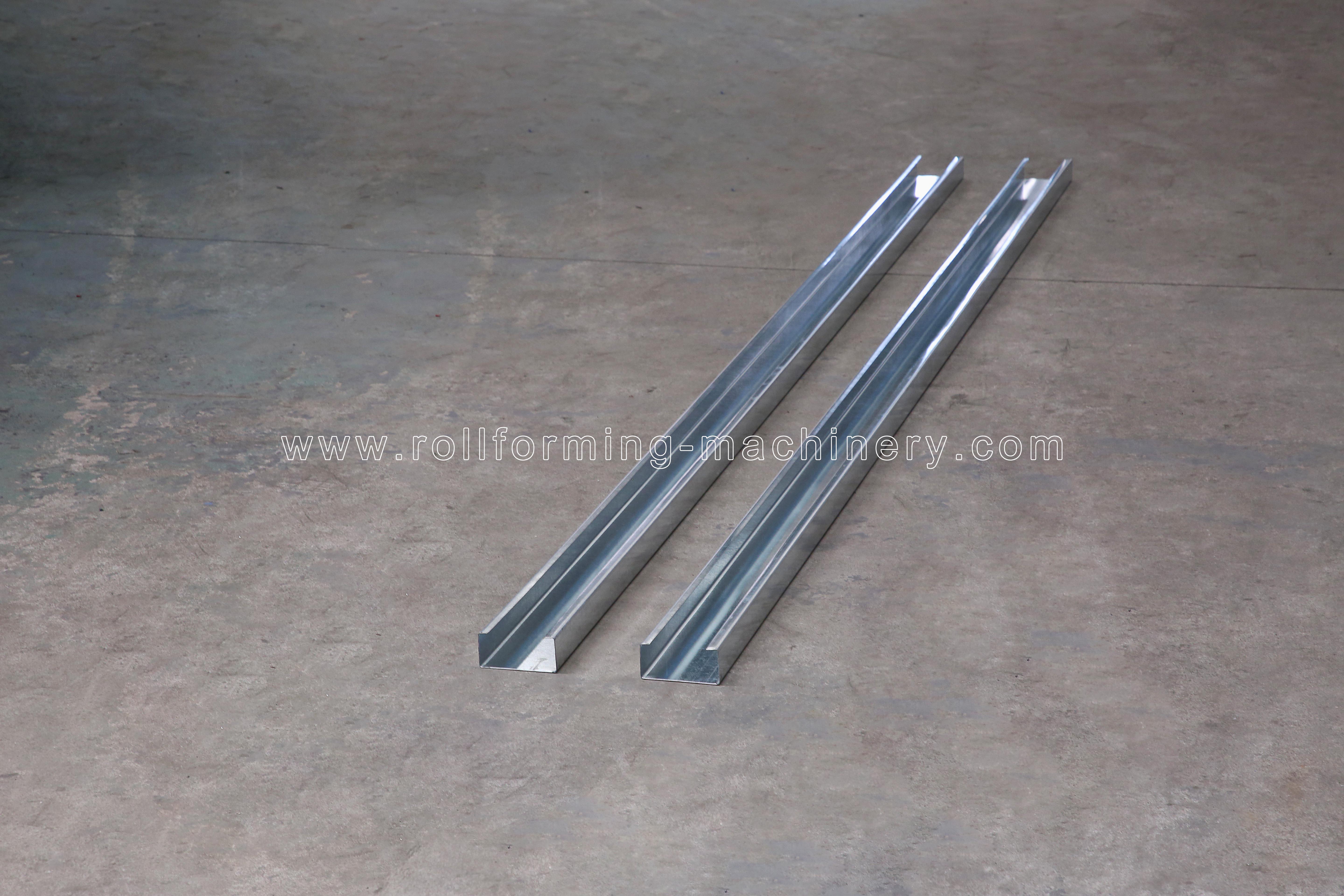

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.8-2.0มม | การขึ้นรูปสถานี | 14 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | แผ่นสังกะสี/แผ่นรีดเย็น | ความหนาของผนังด้านข้าง | 22มม |
| 4. | มาตรฐานไฟฟ้า | 220V60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ55/70มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 5T-600MM | กำลังมอเตอร์หลัก | 11KW |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 20-25ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15 เครื่องจักรที่มีความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 3.75KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
Uncoiler ไฮดรอลิก (หัวคู่ 3Tons x 2) →อุปกรณ์ปรับระดับ→โรงขึ้นรูปม้วนหลัก→อุปกรณ์ตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 2
จอแสดงผลส่วนประกอบของเครื่อง
โรงงานขึ้นรูปม้วนหลัก
ตู้ควบคุม PLC
อุปกรณ์ปรับระดับ
เครื่องตัดโพสต์
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
