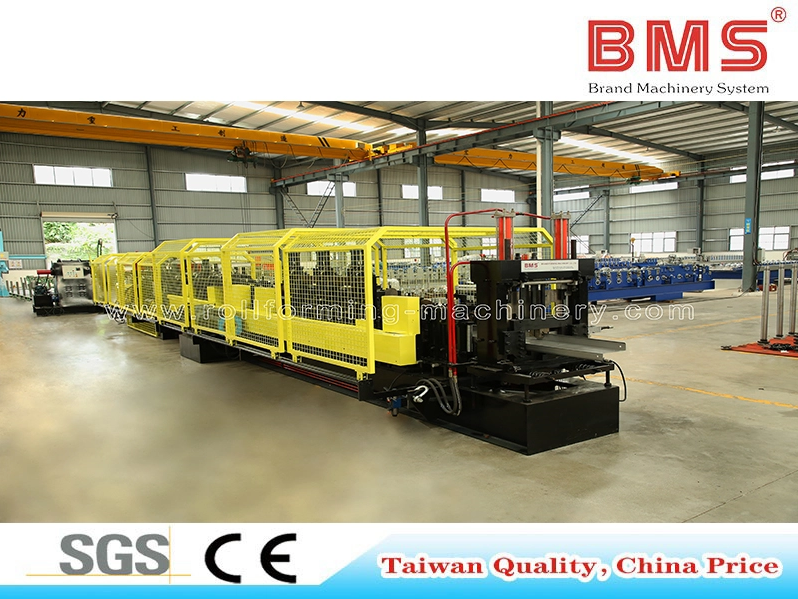

เครื่องขึ้นรูปม้วน CZ Purlin อัตโนมัติสำหรับงานหนัก

ข้อดีของเครื่อง CZ Purlin ออกแบบสำหรับงานหนัก
1) ผลิตแปขนาดต่างๆ โดยไม่ต้องเปลี่ยนลูกกลิ้งหรือสเปเซอร์
2) ไม่จำเป็นต้องเปลี่ยนคัตเตอร์สำหรับขนาดที่แตกต่างกัน
3) การปรับขนาดไม่สิ้นสุด (ทุกขนาดภายในช่วงเครื่อง) ช่วยประหยัดวัสดุ
4) รูเจาะเสริมที่ตำแหน่งใดก็ได้ของแถบแปและหน้าแปลน
5) ใช้งานง่าย บำรุงรักษาต่ำ

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
C100-400/Z120-400
ยี่ห้อ：
BMS

รายละเอียดโดยย่อ

ประวัติโดยย่อ

ปาก(E): .15 -25มม

ความสูง(ส):ค:40-124มม เส้นผ่าศูนย์กลาง:49 -121มม

(H ไม่สามารถ >50% ของ W)

เว็บ(W): C:100-400 ซ:120 -400

เลขที่	พารามิเตอร์หลัก		พารามิเตอร์โรงรีดขึ้นรูป
1.	ความหนาของวัสดุ	0.95-3.0มม	การขึ้นรูปสถานี	20 ขั้นตอน
2.	ความกว้างของการป้อน	ตามภาพวาด	โครงตัวถัง	H450
3.	วัสดุการใช้งาน	เหล็กชุบสังกะสี (GI) หรือเหล็กแผ่นรีดร้อน	ผนังด้านข้าง	โครงสร้างคอลัมน์
4.	มาตรฐานไฟฟ้า	415V/50Hz/3ph	เพลา เส้นผ่านศูนย์กลาง	45# เหล็ก, φ95/80มม
5.	เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล	508±30 มม	กำลังมอเตอร์หลัก	11 กิโลวัตต์
6.	ความแข็งแรงของผลผลิต	450-550Mpa	สกรู โบลท์	ชั้นประถมศึกษาปีที่ 8.8
7.	ความเร็วในการขึ้นรูป	20-25ม./นาที	ความกว้างที่มีประสิทธิภาพ	ตามการออกแบบของลูกค้า
8.	ระบบควบคุม	ระบบควบคุม PLC	ลูกกลิ้ง	เหล็กแม่พิมพ์ Cr12 (เพื่ออายุการใช้งานที่ยาวนาน)
9.	มอเตอร์ไฮดรอลิก	30KW	สีเครื่อง	สีฟ้า(RAL5015)+สีส้ม(RAL2004)
10.	วัสดุทดสอบ	BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร

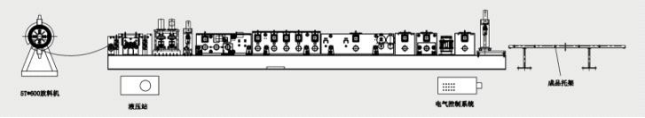

ขั้นตอนการทำงาน

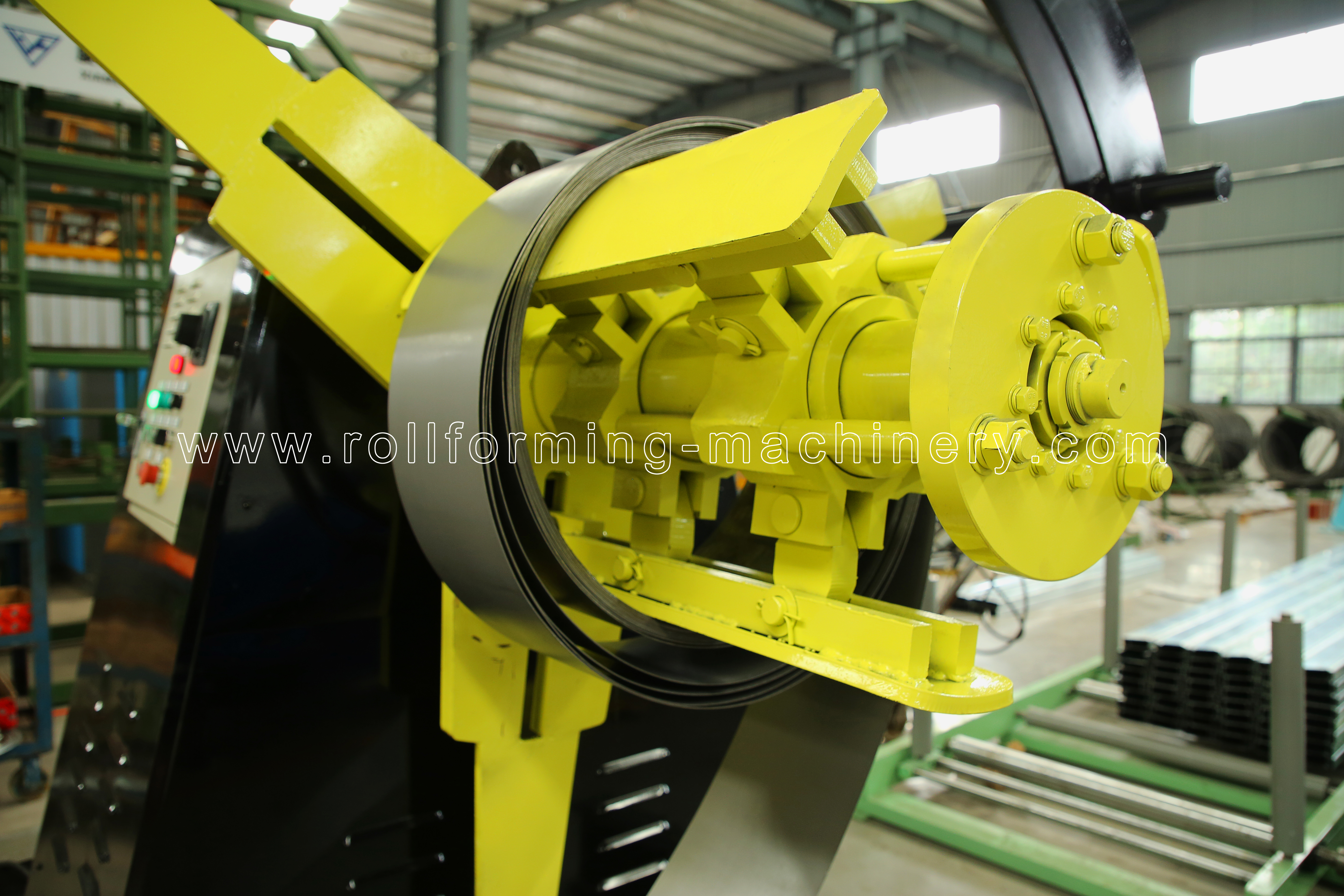

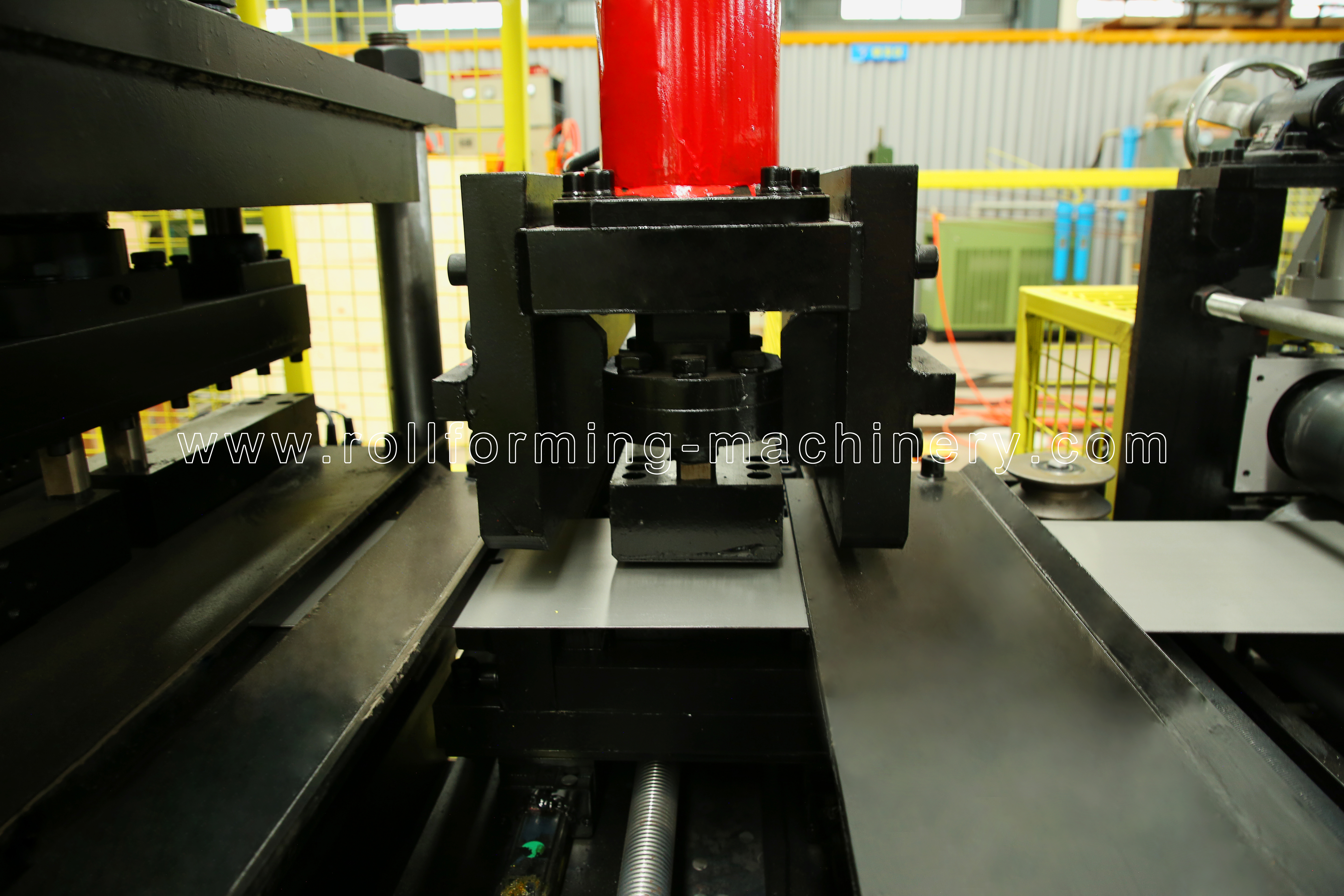

Decoiler ไฮดรอลิก→การตัดล่วงหน้าแบบไฮดรอลิก→อุปกรณ์ป้อนและปรับระดับ→อุปกรณ์ตัดและเจาะล่วงหน้าแบบไฮดรอลิก→ระบบการขึ้นรูปม้วน→เครื่องตัดโพสต์→ออกจากชั้นวาง
