BMS
ประวัติโดยย่อ
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 2.0-3.0มม | การขึ้นรูปสถานี | 16 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามภาพวาด | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | แผ่นสังกะสี | ความหนาของผนังด้านข้าง | โครงสร้างแบบตั้งพื้นแบบยุโรป |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | 40Cr, φ90/75มม |
5. | วัสดุเครื่องตัด | Cr12MoV | กำลังมอเตอร์หลัก | 11KW*2 |
6. | ความแข็งแรงของผลผลิต | 355Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 25 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15, การอบชุบด้วยความร้อน HRC58—62 |
9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่องถอดรหัส → อุปกรณ์ให้อาหาร / อุปกรณ์ปรับระดับ / อุปกรณ์เจาะล่วงหน้า → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3

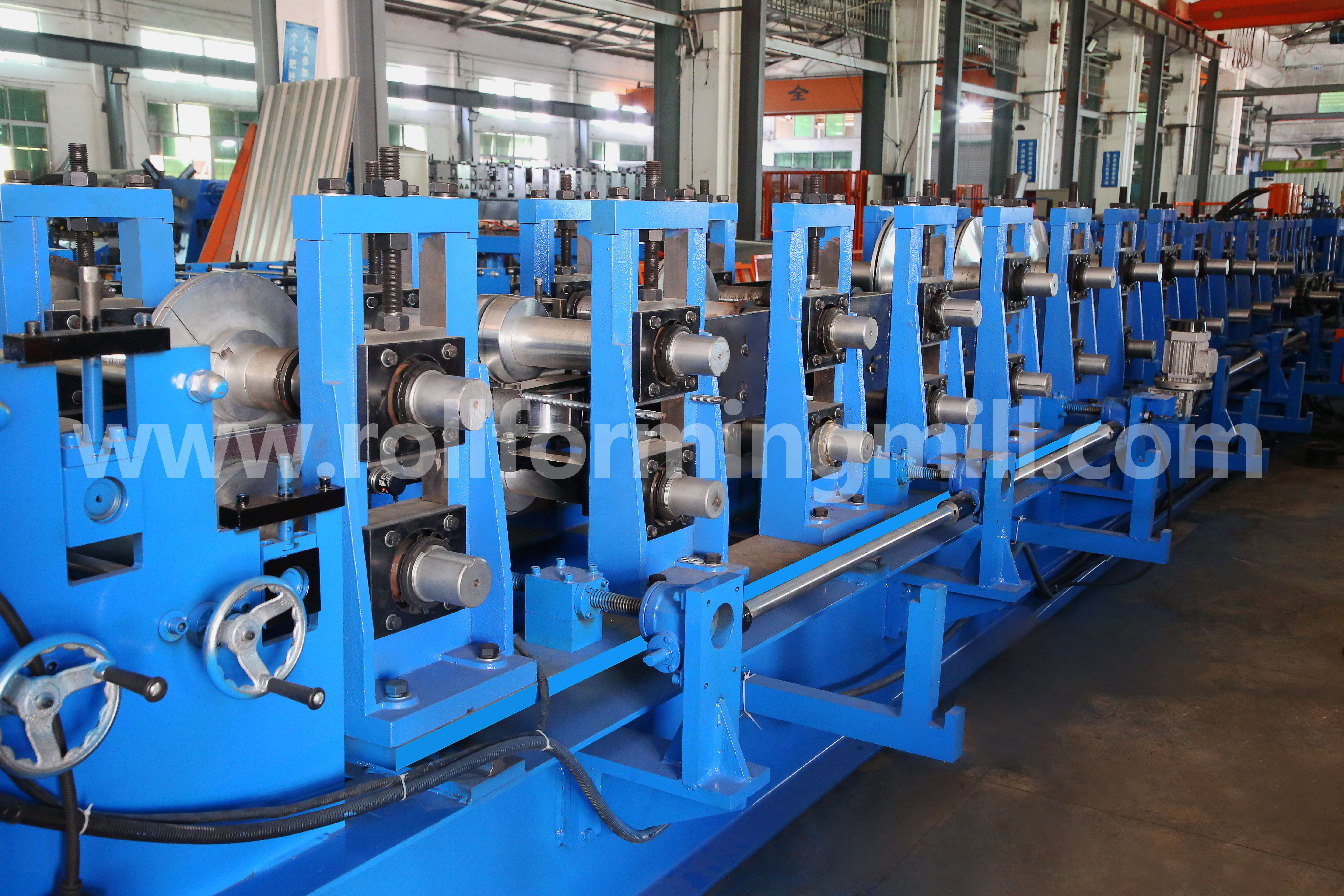

จอแสดงผลส่วนประกอบของเครื่อง

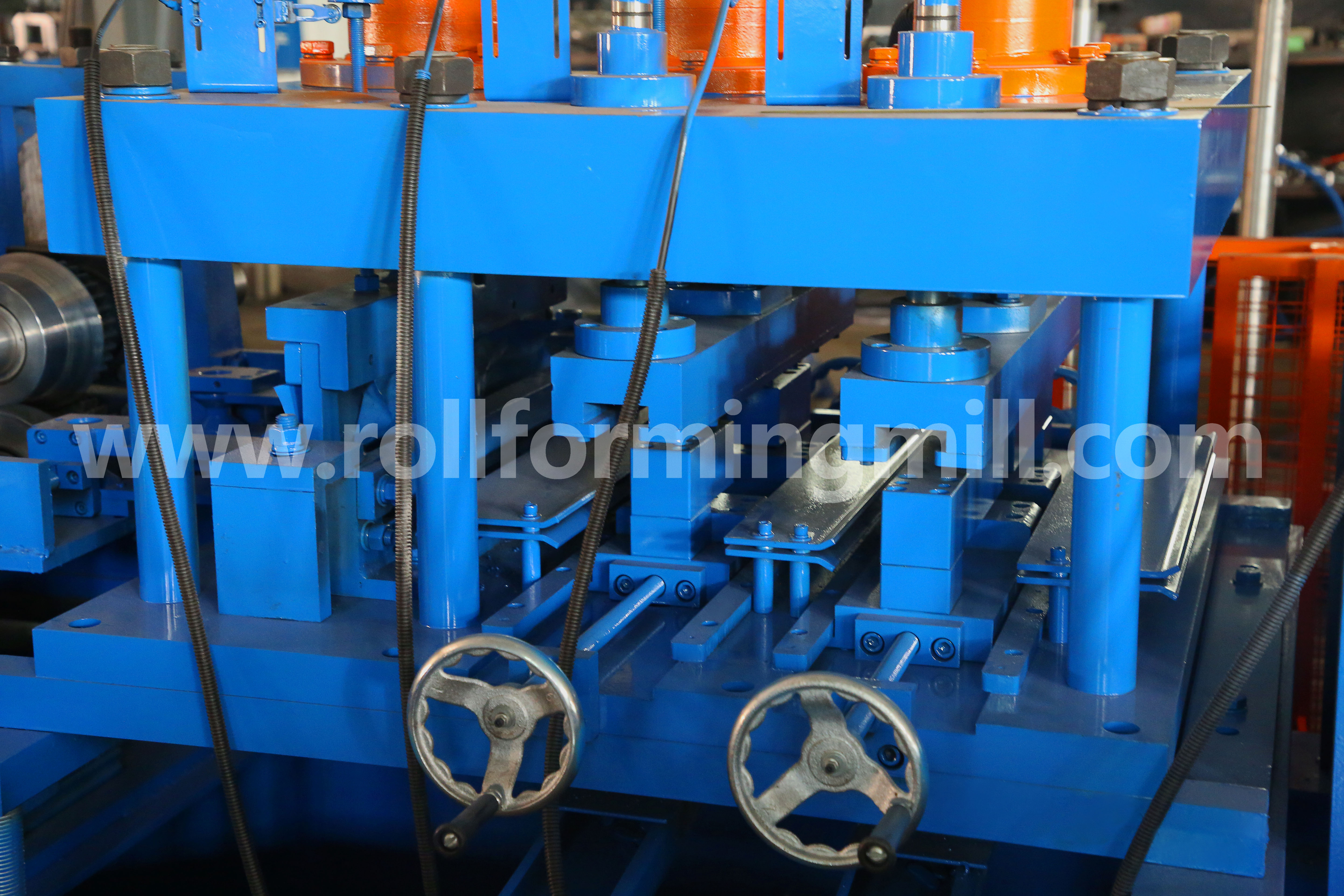

อุปกรณ์เจาะ
การตัดล่วงหน้าแบบไฮดรอลิก

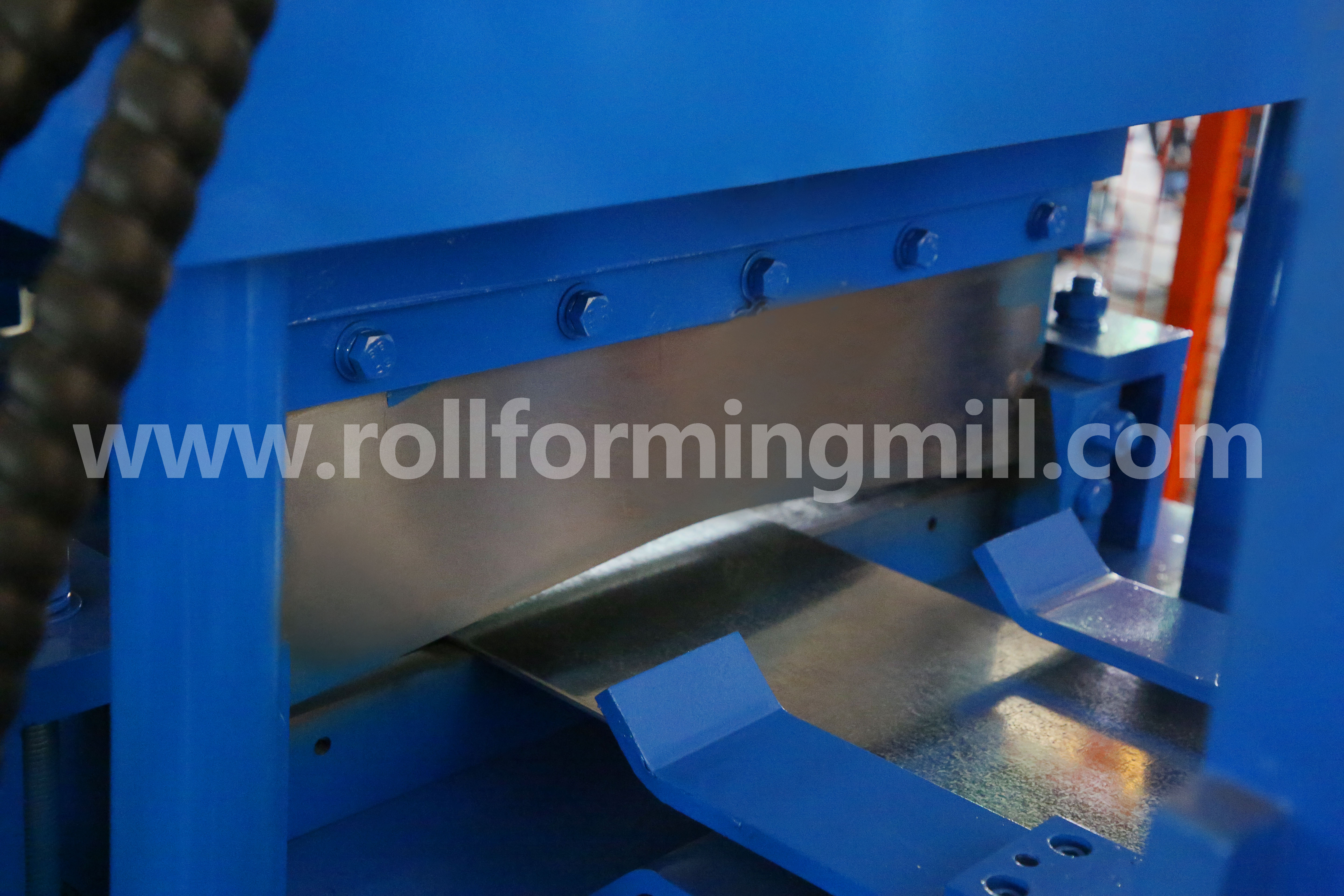

โครงสร้างส่วนโค้ง
Sลูกกลิ้งยืดผม
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
ประวัติโดยย่อ
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 2.0-3.0มม | การขึ้นรูปสถานี | 16 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามภาพวาด | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | แผ่นสังกะสี | ความหนาของผนังด้านข้าง | โครงสร้างแบบตั้งพื้นแบบยุโรป |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | 40Cr, φ90/75มม |
5. | วัสดุเครื่องตัด | Cr12MoV | กำลังมอเตอร์หลัก | 11KW*2 |
6. | ความแข็งแรงของผลผลิต | 355Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 25 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15, การอบชุบด้วยความร้อน HRC58—62 |
9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่องถอดรหัส → อุปกรณ์ให้อาหาร / อุปกรณ์ปรับระดับ / อุปกรณ์เจาะล่วงหน้า → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3
จอแสดงผลส่วนประกอบของเครื่อง
อุปกรณ์เจาะ
การตัดล่วงหน้าแบบไฮดรอลิก
โครงสร้างส่วนโค้ง
Sลูกกลิ้งยืดผม
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร

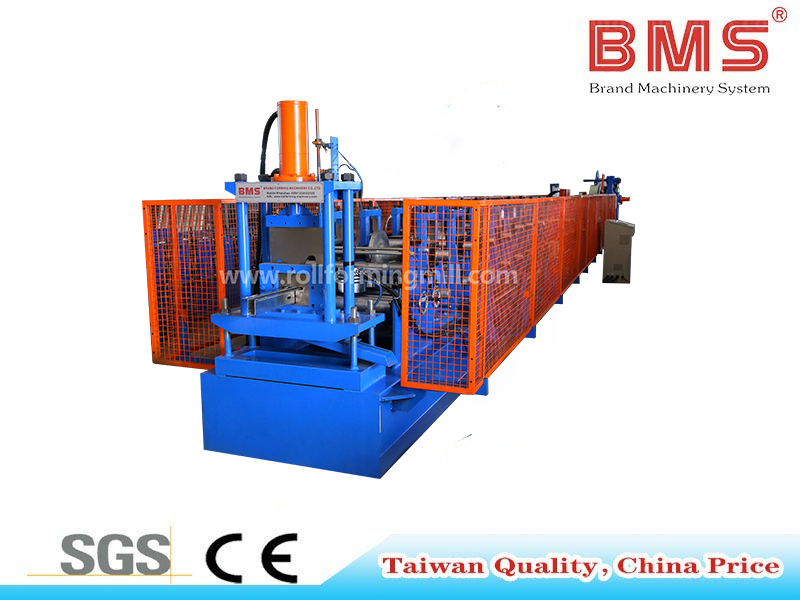

เครื่องขึ้นรูปม้วนโอเมก้า Purlin เปลี่ยนอัตโนมัติ สินค้าสำเร็จรูป

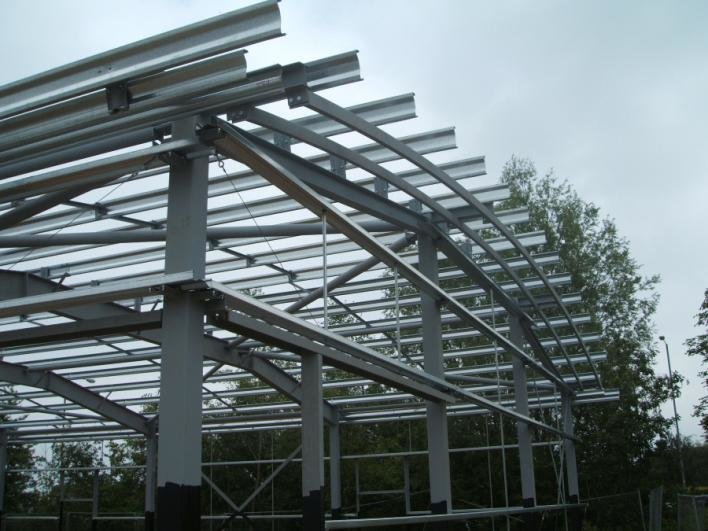

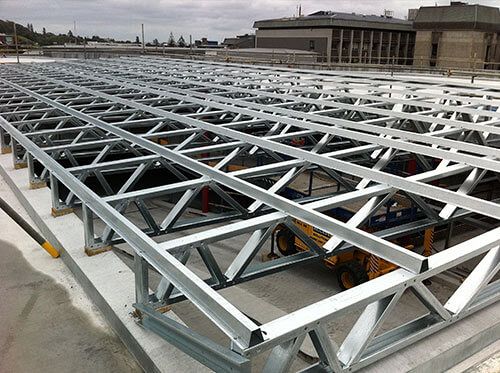

กรณีสมัคร
กรณีสมัคร
เครื่องขึ้นรูปม้วนโอเมก้า Purlin เปลี่ยนอัตโนมัติ สินค้าสำเร็จรูป
กรณีสมัคร
กรณีสมัคร
