BMS
| ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
| 1. | ความหนาของวัสดุ | 0.35-0.6mm | สถานีขึ้นรูป | 12 ขั้นตอน |
| 2. | ความแม่นยำในการตัด | ± 1.0 มม | ฐาน | H450 |
| 3. | วัสดุแอพลิเคชัน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | Q235 T18mm |
| . | เส้นผ่าศูนย์กลาง decoiler | φ460-520mm | เส้นผ่าศูนย์กลางเพลา | CR40 # เหล็ก, φ40mm |
| 5. | ความเร็วของผลิตภัณฑ์ | 0-120m / นาที | พลังงานหลักมอเตอร์ | 11 กิโลวัตต์ |
| 6. | ตาราง outfeed | แรงกระแทก 4m | สลักเกลียวสกรู | เกรด 8.8 |
| 7. | สถานีไฮดรอลิก | 5.5 กิโลวัตต์ | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | CR12MOV, เครื่องกลึงซีเอ็นซี, การรักษา, HRC58-62 |
| 9. | เซอร์โวมอเตอร์ | 4.4 กิโลวัตต์ | สีเครื่อง | สีเขียว + ส้ม |
| 10. | วัสดุการทดสอบ | BMS จะให้ขนาดของวัสดุการให้อาหารที่จะซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่อง | ||
ไหลทำงาน
Decoiler →อุปกรณ์แนะนำการให้อาหาร→ม้วนม้วนหลักโรงงาน→ระบบควบคุม PLC →ระบบไฮดรอลิก→
อุปกรณ์เจาะ→โพสต์ไฮดรอลิกter →ออกแร็ค

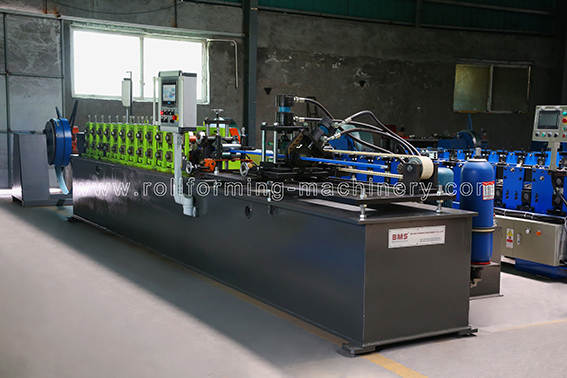

ส่วนประกอบของเครื่องแสดง

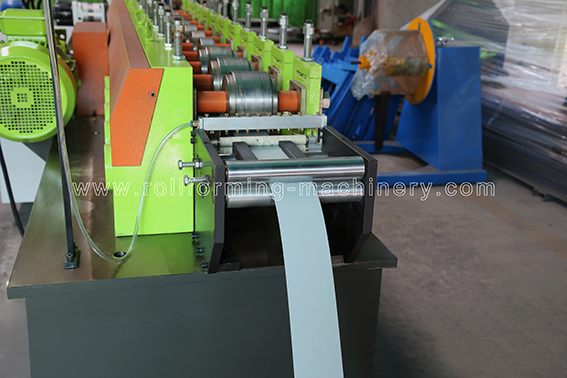

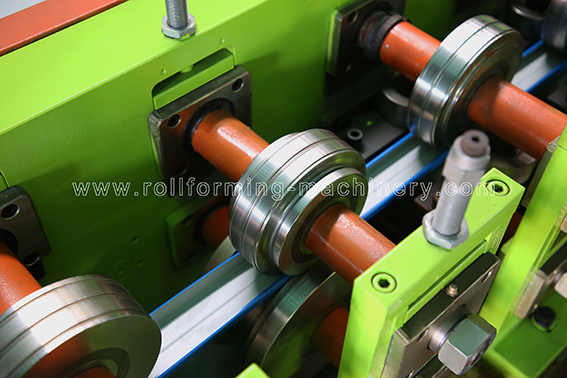

อุปกรณ์ให้อาหาร ม้วนขึ้นรูปโรงงาน

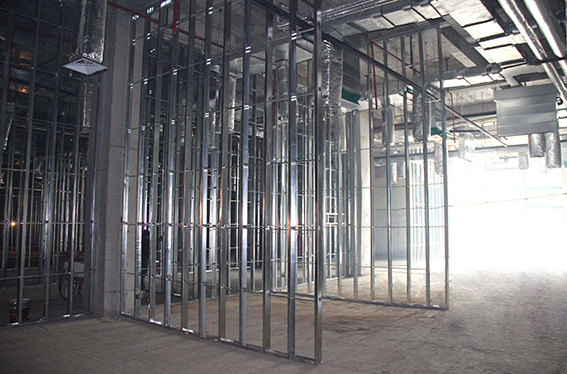

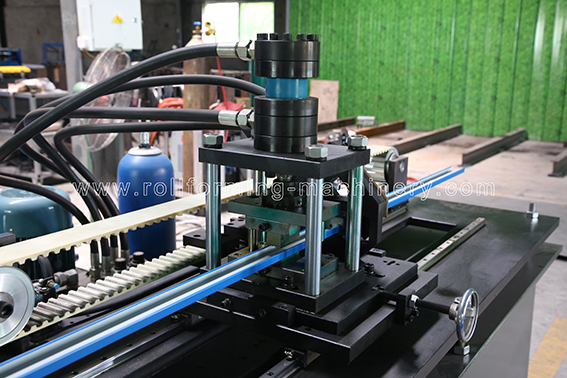

อุปกรณ์เจาะ กรณีการใช้งานผลิตภัณฑ์

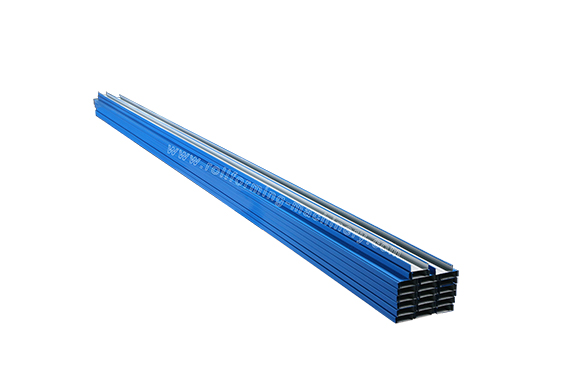

เครื่องผลิตสินค้า
