BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.4-1.0มม | การขึ้นรูปสถานี | 14 ขั้นตอน |

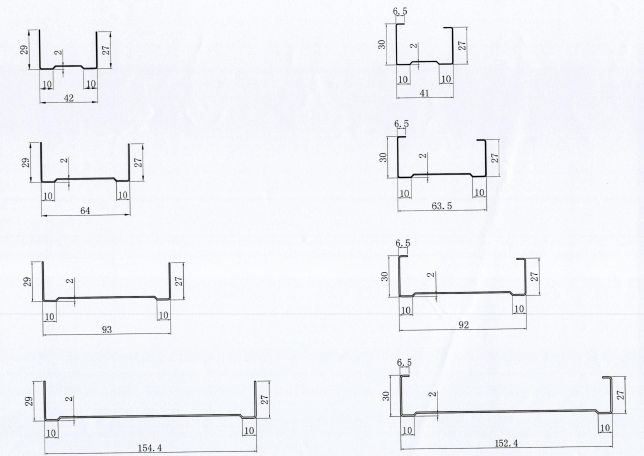

| 2. | ความกว้างการป้อนของ ความสูงด้านล่าง & เอว ความสูง | 41/63.5/92/152.4; 31.8 | ฐาน | H450, ท่อสี่เหลี่ยม |
| 3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ความหนาของผนังด้านข้าง | Q235 t18มม |
| 4. | มาตรฐานไฟฟ้า | 220v/3ph/60Hz | เพลา เส้นผ่านศูนย์กลาง | เหล็ก Cr40# φ60มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 420-φ520มม | กำลังมอเตอร์หลัก | 18.5 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 240-390Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 0-100ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12mov, เครื่องกลึง CNC, บำบัดการได้ยิน, HRC58-62 |
| 9. | เซอร์โวมอเตอร์ | 4.4KW/2.9KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||

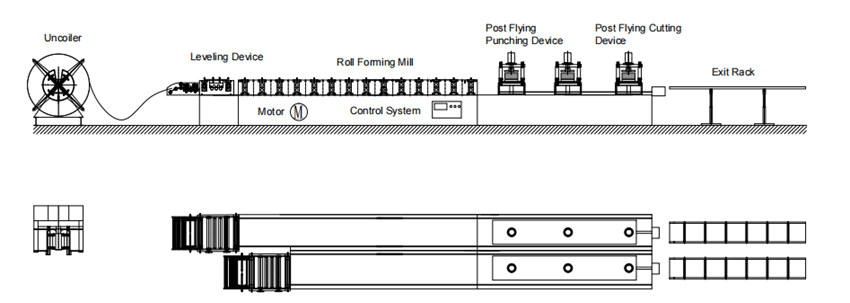

ขั้นตอนการทำงาน
Uncoiler สองหัว→การให้อาหาร / การปรับระดับ→โรงรีดขึ้นรูป→การโพสต์การเจาะ / การโพสต์การบิน→ทางออก
จอแสดงผลส่วนประกอบของเครื่อง

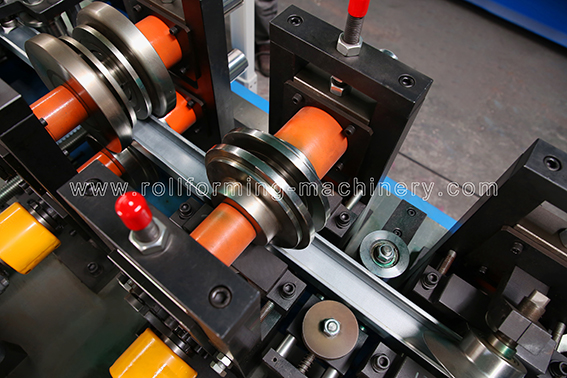

โรงรีดขึ้นรูป
โครงตัวเครื่อง: ใช้การเชื่อมแผ่นเหล็กและการประมวลผลศูนย์เครื่องจักรกลซีเอ็นซี
ลูกกลิ้งผลิตจาก Cr12MoV เหล็ก, การบำบัดความร้อนด้วยการดับสูญญากาศหลังจากบดรูด้านในและหน้าสิ้นสุด, หน้าลูกกลิ้งกลึง CNC
เพลาผลิตจาก เหล็ก 40Crการชุบแข็งและการอบชุบด้วยความร้อน การชุบฮาร์ดโครม และการเจียรภายนอก
เส้นผ่านศูนย์กลางเพลา=ф60มม,เครื่องจักรที่มีความแม่นยำ
การขับขี่ด้วยเกียร์ / เฟืองประมาณ 14 ขั้นตอน เพื่อสร้าง

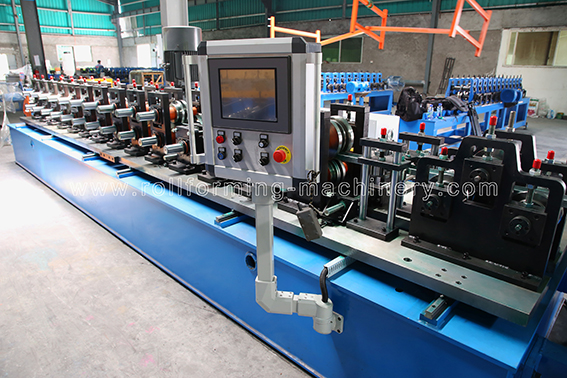

มอเตอร์หลัก (ยี่ห้อโพลารอยด์)=18.5KW , การควบคุมความเร็วความถี่

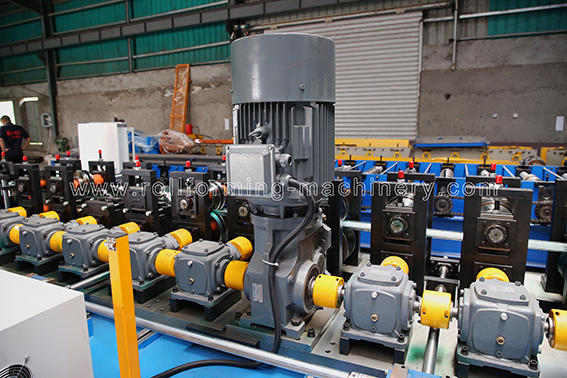

กล่องเกียร์ที่แต่ละสถานีขึ้นรูป

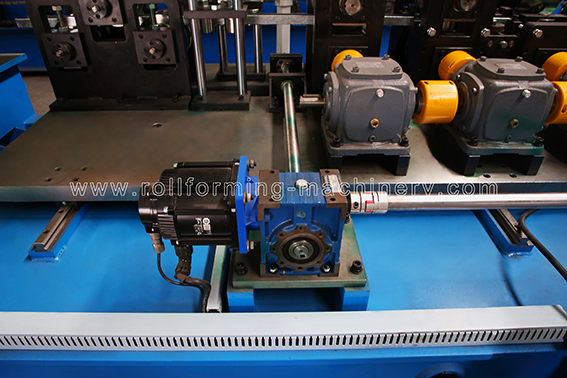

กลไกการเปลี่ยนขนาด (ขับเคลื่อนด้วยเซอร์โวมอเตอร์)
กรณีสมัครผลิตภัณฑ์

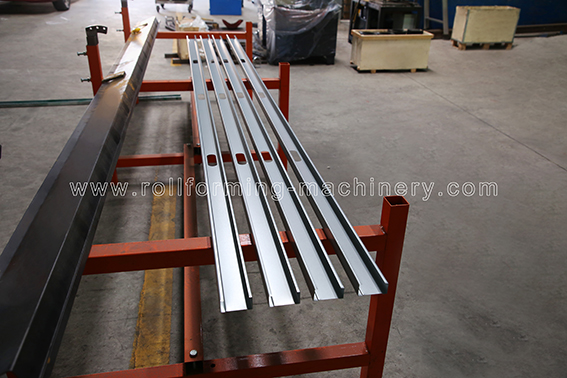

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
