YX20,35,40-110,160,200
BMS
8455221000
ประวัติโดยย่อ
วัสดุ | วัสดุที่ใช้บังคับ | แผ่นรีดเย็น |
ความหนาของวัสดุ | 1.2 มม./1.5 มม./2.0 มม./2.5 มม | |
ด้วยความแข็งแรงของผลผลิต | 310-440Mpa | |
ม้วน | ความกว้างของการป้อน | 600มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด5 ตัน | |
เครื่องจักร | ฐานเฟรม | เหล็กชนิด H450 โดยการเชื่อม |
ความหนาของผนังด้านข้าง | Q235 t25mm | |
วัสดุลูกกลิ้ง | เหล็ก GCr15 (= เหล็ก EN31), กลึงด้วยความแม่นยำ, การอบชุบด้วยความร้อน, HRC58-62 | |
สถานีลูกกลิ้ง | 18 ขั้นตอนในการสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф80มม. การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
มอเตอร์หลัก | 18.5KW การควบคุมความเร็วความถี่ | |
มอเตอร์ปั๊มสำหรับเครื่องตัด | 5.5KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | ชไนเดอร์ อิเล็คทริค/เดลต้า (แบรนด์ไต้หวัน) |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |

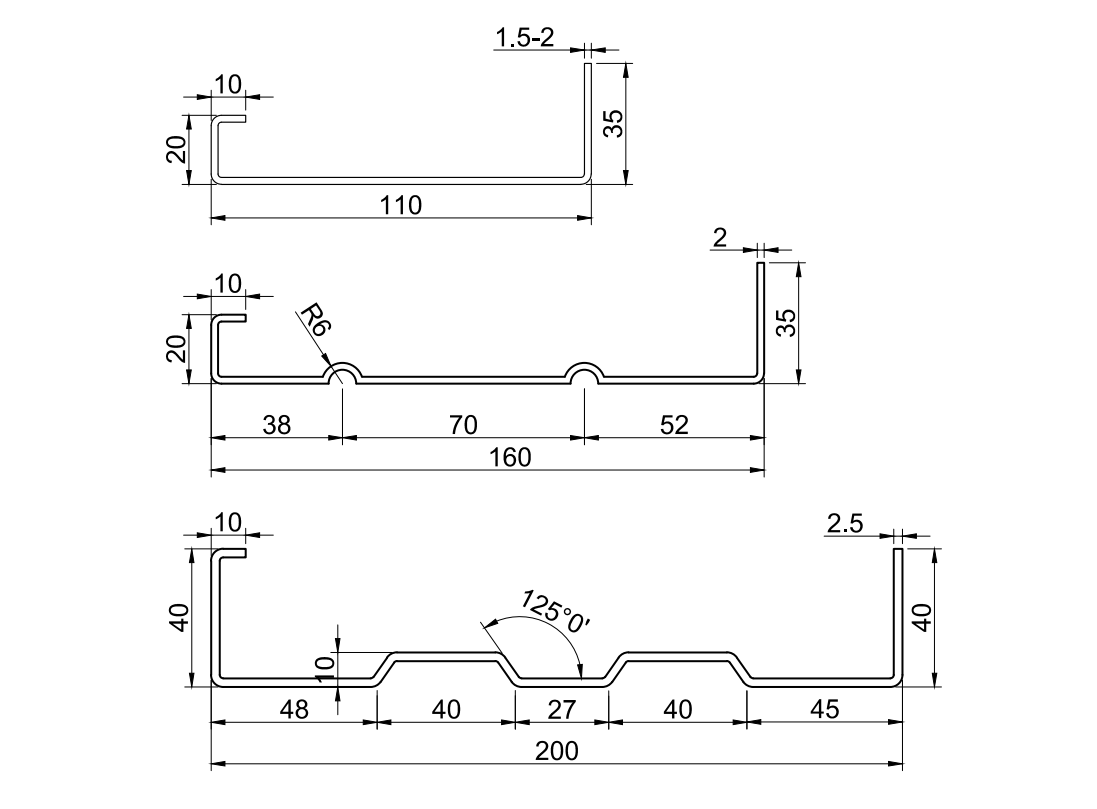

1. เครื่องหนึ่งเครื่องสำหรับหลายโปรไฟล์: ทุกขนาดภายในเว็บ 60-200 มม. และหน้าแปลน 20-40 มม.) ประหยัดการลงทุนและพื้นที่การออกแบบการเปลี่ยนขนาดอัตโนมัติเพื่อประสิทธิภาพการทำงานสูง
2. ลูกกลิ้งจะดับลงหลังจากการตัดเฉือนอย่างละเอียดด้วยเหล็กแบริ่ง GCr15 (=เหล็ก EN31) และ Hard-Chrome เพื่ออายุการใช้งานยาวนานกว่า 10 ปี
3. โรงขึ้นรูปม้วนหลัก (เปลี่ยนขนาดอัตโนมัติ)
Decoiler ไฮดรอลิก 5T →อุปกรณ์ปรับระดับ→อุปกรณ์นำทางเซอร์โวมอเตอร์→พันช์เชอร์
ระบบการขึ้นรูปม้วน→อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns

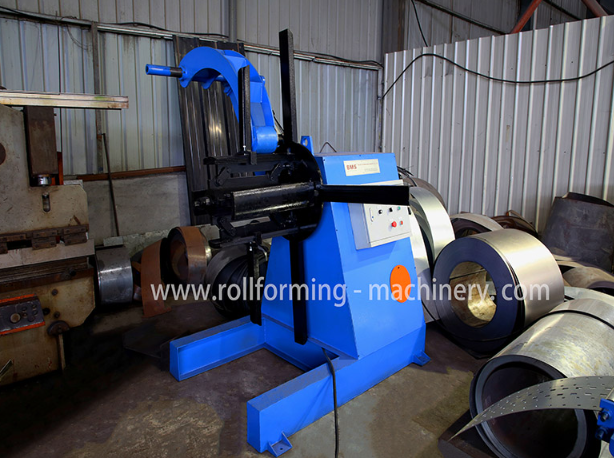

1) 5ต Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
ความกว้างการป้อนสูงสุด: 600มม
ช่วงรหัสคอยล์:508±30มม,เส้นผ่านศูนย์กลางภายนอก:1500มม
มอเตอร์ปั้มน้ำมัน:2.2KW
ความจุ:สูงสุด 5 ตัน
เพิ่มพลังการป้อนอัตโนมัติและอุปกรณ์หยุดตัวเอง

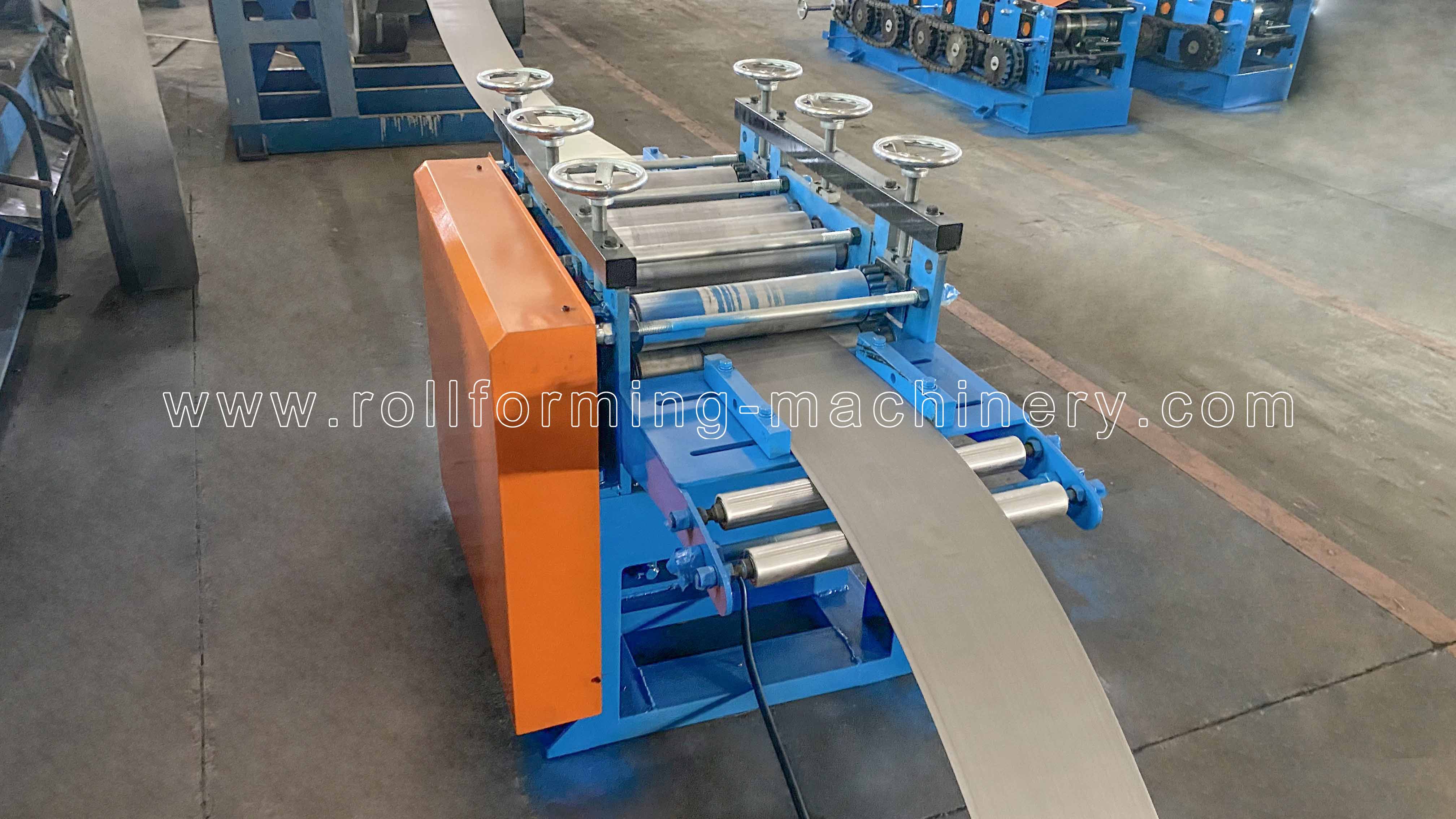

ขึ้น สาม ลง สี่ โดยสิ้นเชิง เซเว่น อุปกรณ์ปรับระดับลูกกลิ้ง
พร้อมรางป้อนวัสดุ โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อม
เพลาผลิตจาก เหล็ก 45#,การชุบและแบ่งเบาบรรเทาความร้อน, การชุบฮาร์ดโครมเส้นผ่านศูนย์กลาง=φ90มม,เครื่องจักรที่มีความแม่นยำ

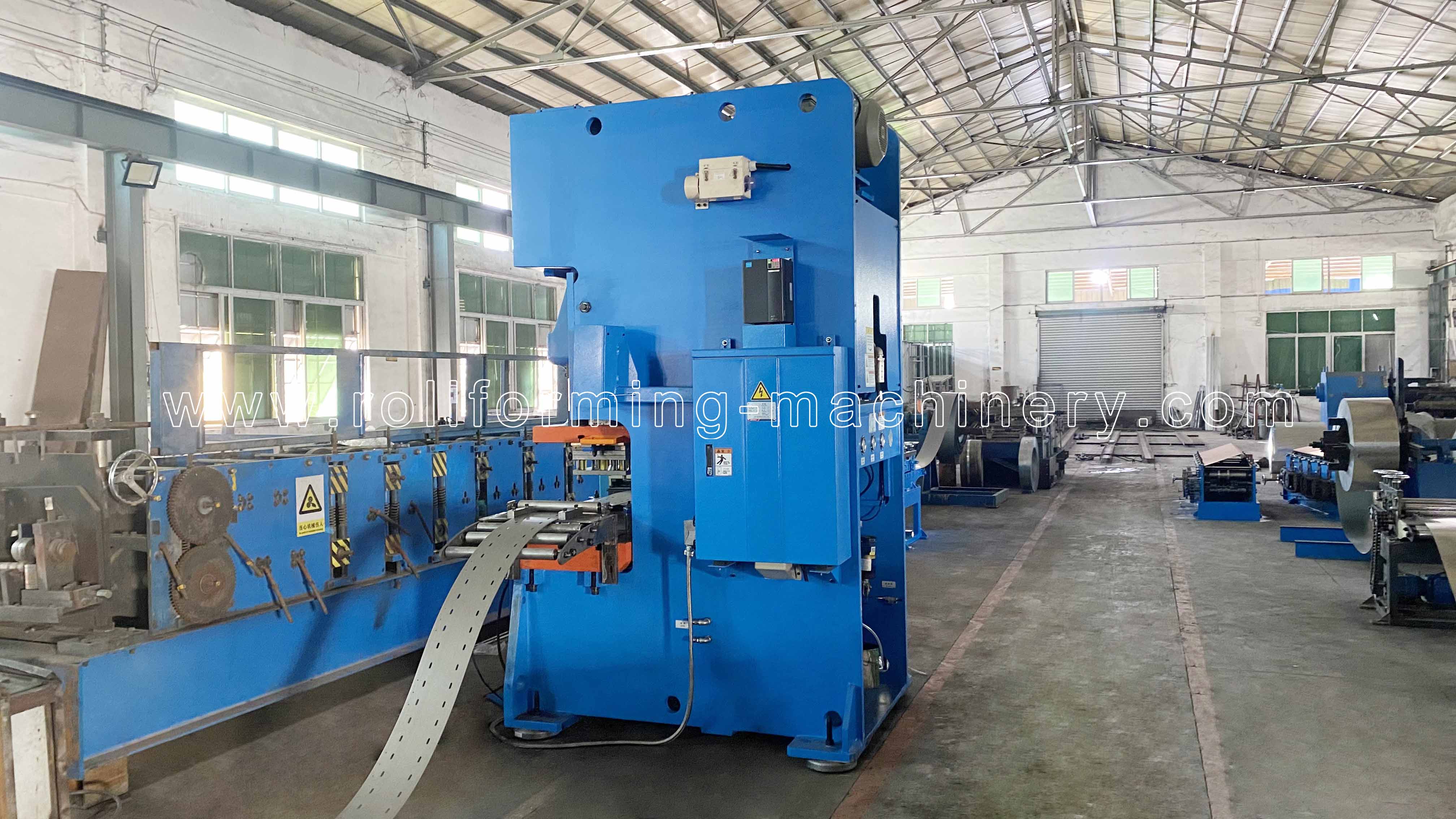

3) เซอร์โวไดรฟ์และเครื่องเจาะ
125 ตัน เครื่องเจาะความเร็วสูงก่อนขึ้นรูปม้วน ติดตั้งเครื่องเจาะ 1 ชุด เครื่องเจาะ 4 ด้านพร้อมฝาครอบนิรภัย และ 1 ด้านเปิดประตู โดยระบบควบคุม PLC
วัสดุที่ส่งโดยเซอร์โวมอเตอร์เพื่อการเจาะที่แม่นยำยิ่งขึ้น กำลังเซอร์โวมอเตอร์ 3.7 กิโลวัตต์

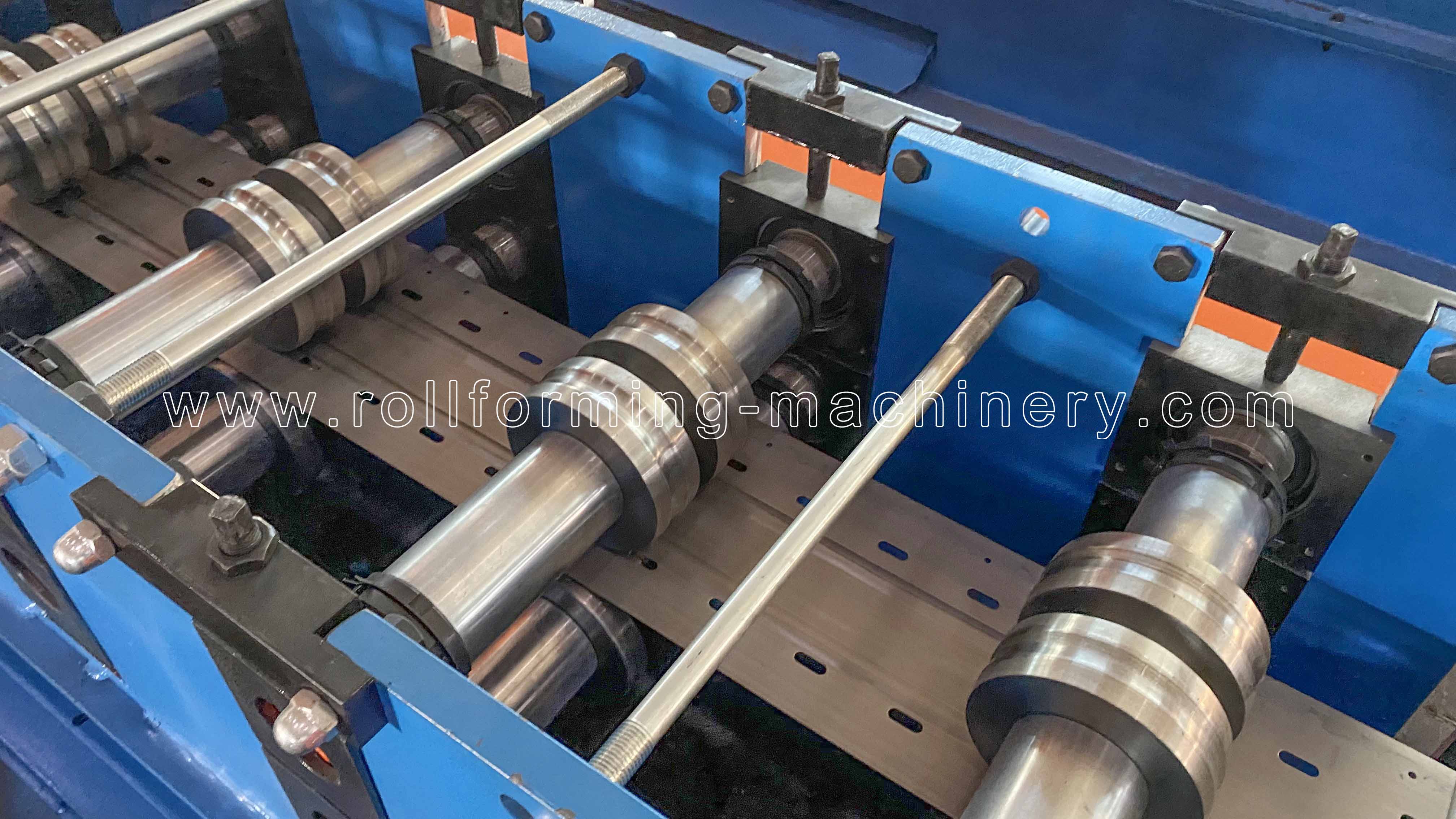

4) ม. หลักปวด
ลูกกลิ้งผลิตจากเหล็กแบริ่ง GCr15(=เหล็ก EN31), กลึงด้วยความแม่นยำ, เคลือบฮาร์ดโครม; มีความหนา 0.04 มม., พื้นผิวพร้อมการเคลือบกระจก (เพื่ออายุการใช้งานที่ยาวนานขึ้นและป้องกันสนิม);
โครงตัวถังทำจาก 450# ฮ ชนิดเหล็กโดยการเชื่อม
ความเร็วในการขึ้นรูป: ประมาณ 20 ม./นาที
5) ไฮดรอลิก เครื่องตัดโพสต์
โพสต์เพื่อตัด, หยุดเพื่อตัด, การออกแบบใบมีดตัดสามชิ้น
มอเตอร์ไฮดรอลิก:5.5KW; แรงดันตัด:0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด:Cr12MoV(= เหล็ก SKD11),อบร้อนถึง HRC58-62
ด้วยการตัดชีวิตอย่างน้อยหนึ่งล้านครั้ง
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก

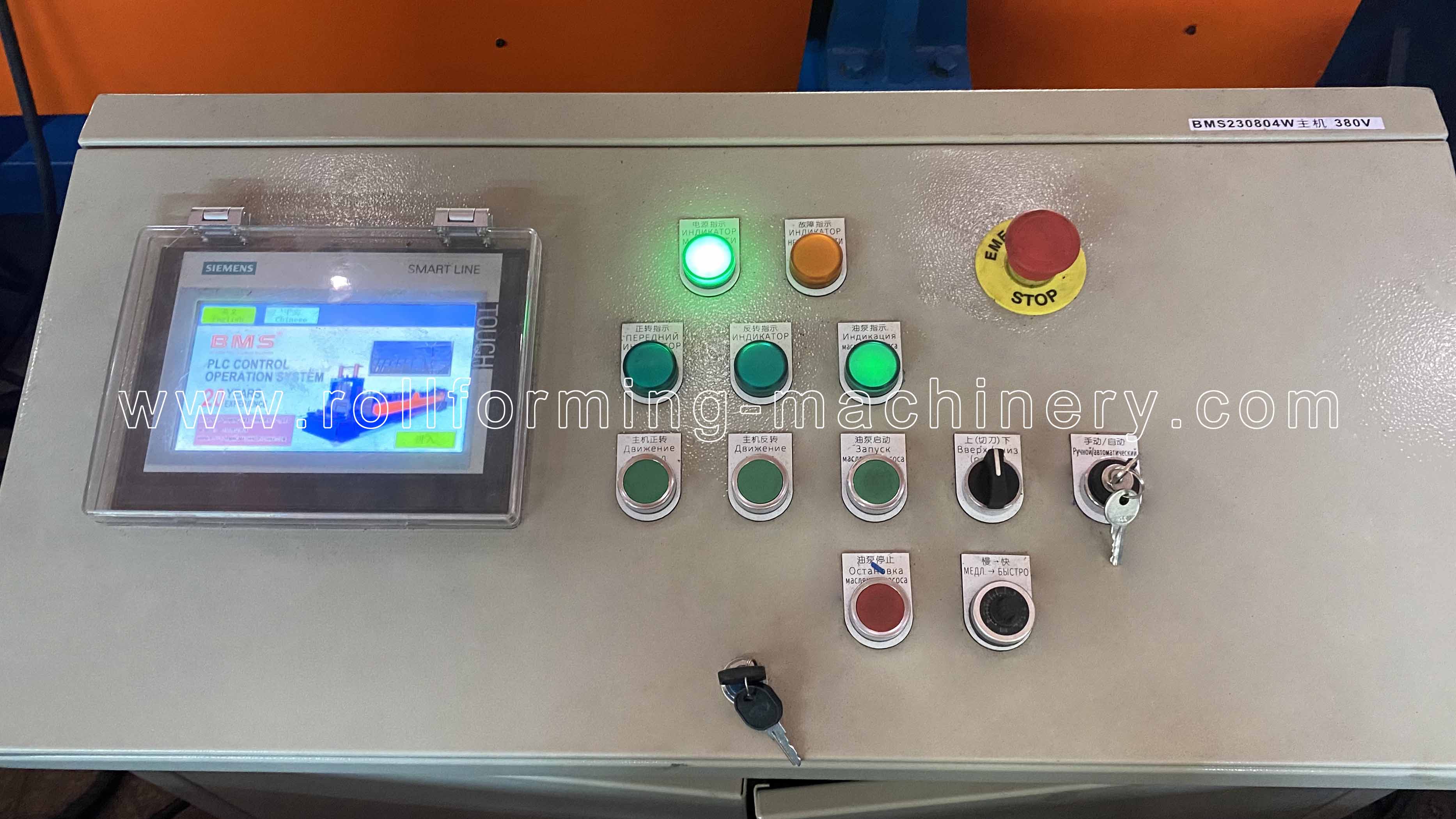

6) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ

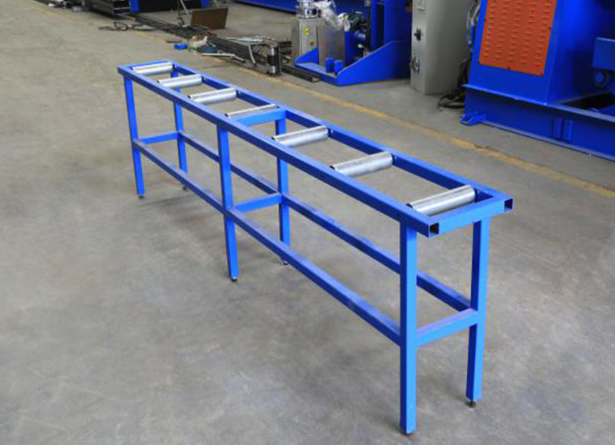

7) ออกจากแร็ค:
ไม่มีการขับเคลื่อน สองยูนิต มีลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย
8) การแสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
