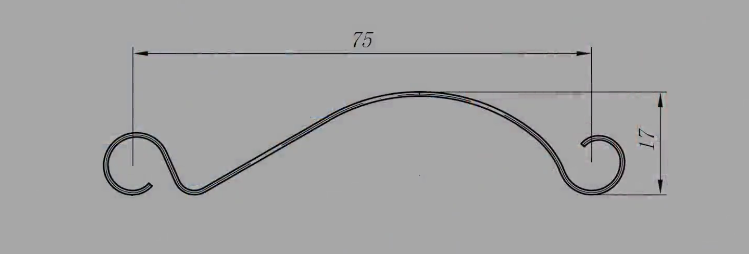

เจเอ็ม17*75
BMS
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 0.7-1.2มม | การขึ้นรูปสถานี | 16 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามความต้องการของลูกค้า | โครงตัวถัง | H600 |
3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ลด | เคซีรีส์ |
4. | มาตรฐานไฟฟ้า | 415V/50Hz/3ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ60มม |
5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 508±30 มม | กำลังมอเตอร์หลัก | 7.5 กิโลวัตต์ |
6. | ความแข็งแรงของผลผลิต | 245-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 12-18ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12 Mov, เครื่องกลึง CNC, บำบัดการได้ยิน, HRC58-62 |
9. | เซอร์โวมอเตอร์ | 4KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (5 ตัน) → อุปกรณ์แนะนำการให้อาหาร → โรงงานขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC →ทางออกชั้น (3M*2)
จอแสดงผลส่วนประกอบของเครื่อง
อุปกรณ์แนะนำการให้อาหาร

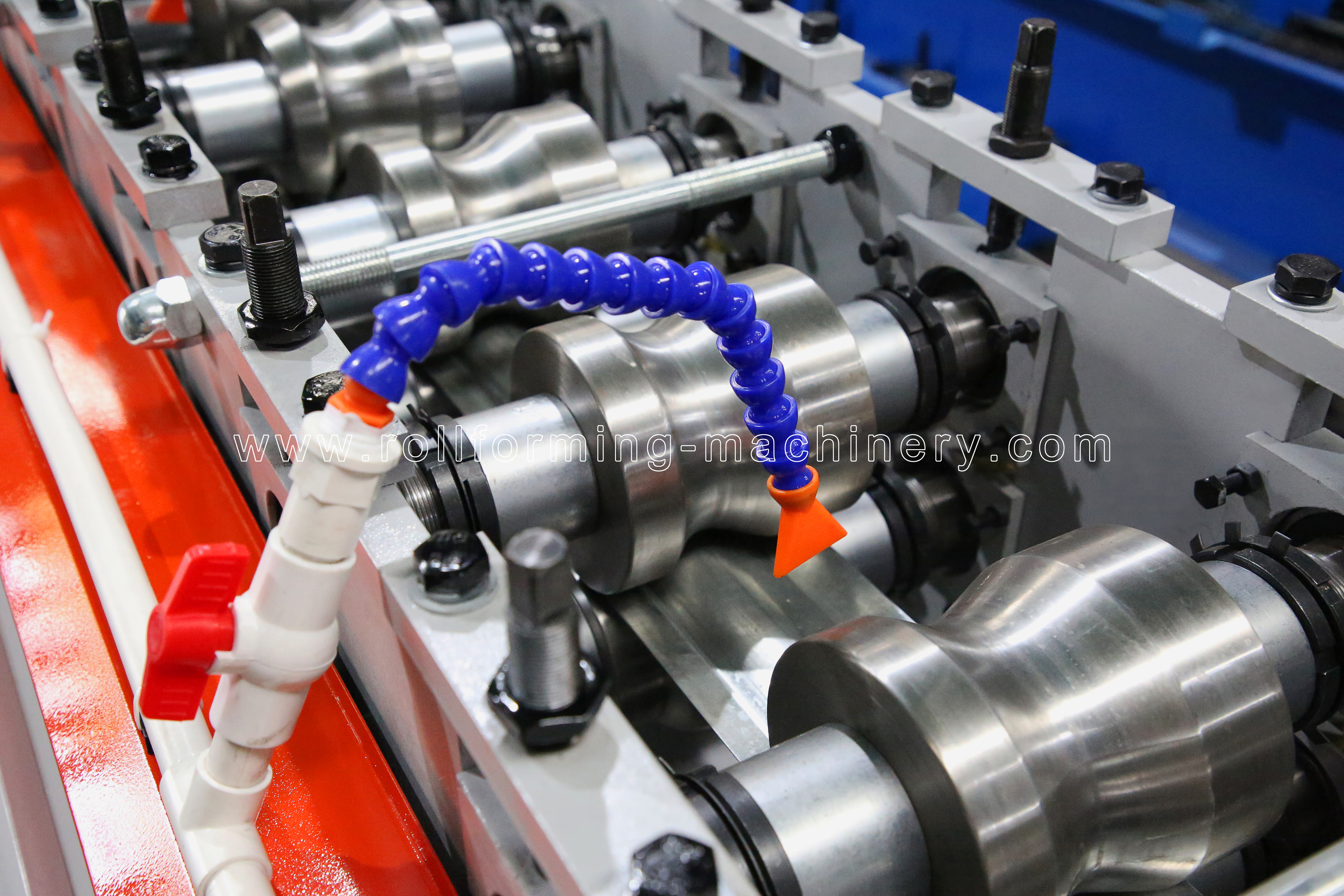

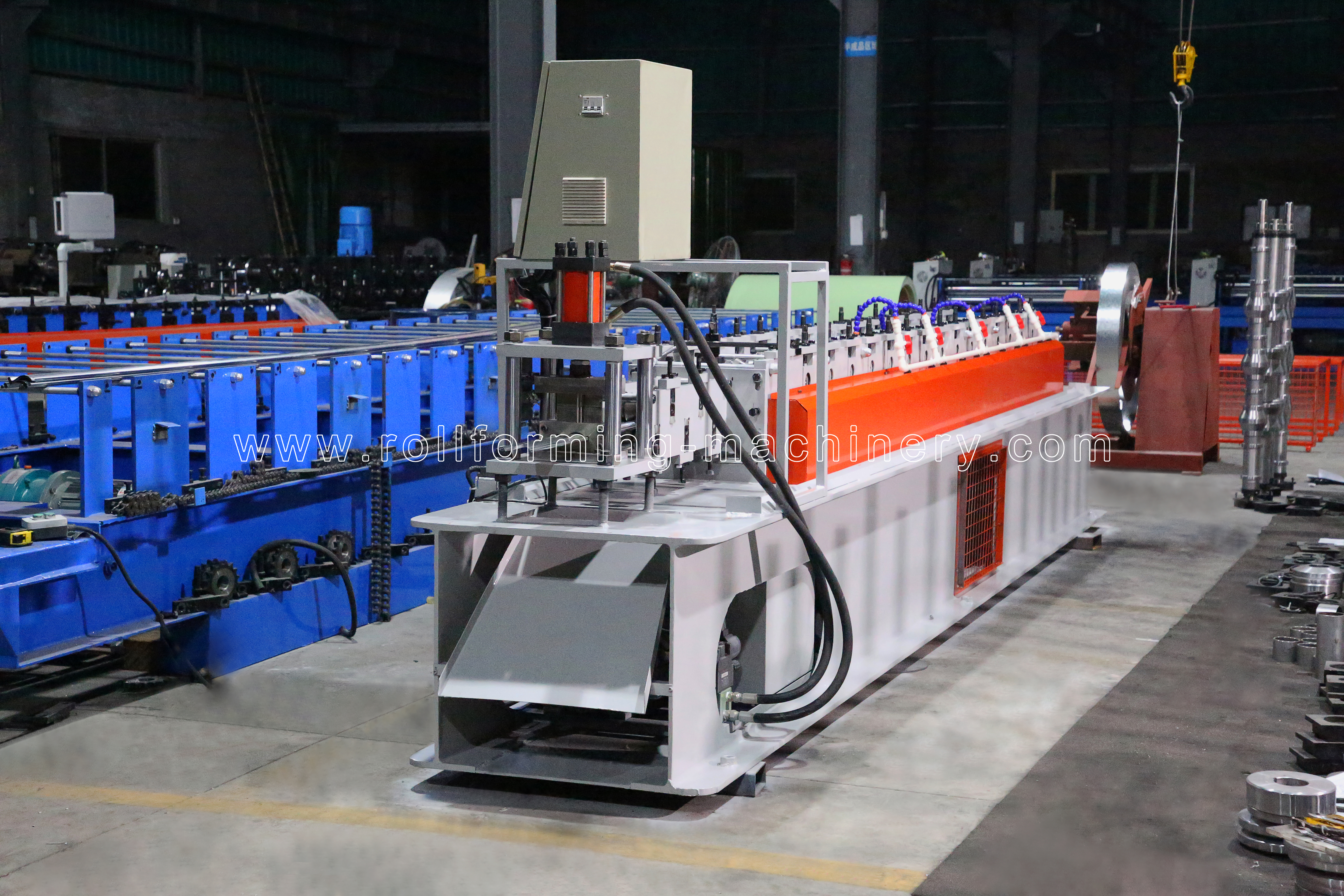

โรงรีดขึ้นรูป
โครงตัวถังทำจาก H600 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม
เพลาผลิตจาก 45# เหล็ก, เส้นผ่านศูนย์กลางเพลา: φ60มม
สเปเซอร์ทำจาก Cr12, เครื่องกลึง CNC, การชุบฮาร์ดโครม
ทุกเครื่องพร้อมเครื่องน้ำเย็น.Gear & Chain ขับเกี่ยวกับ 16 ขั้นตอน เพื่อสร้าง
ความเร็วในการผลิต: 12-18ม./นาที
น๊อตสกรูเกรด 8.8 ทั้งหมด (โรงงานราคาถูกใช้เกรดต่ำ 4.8) เพื่อให้ยึดโครงสร้างเครื่องจักรได้แน่นและ อายุการใช้งานยาวนานในระหว่างที่เครื่องทำงานเป็นเวลานาน

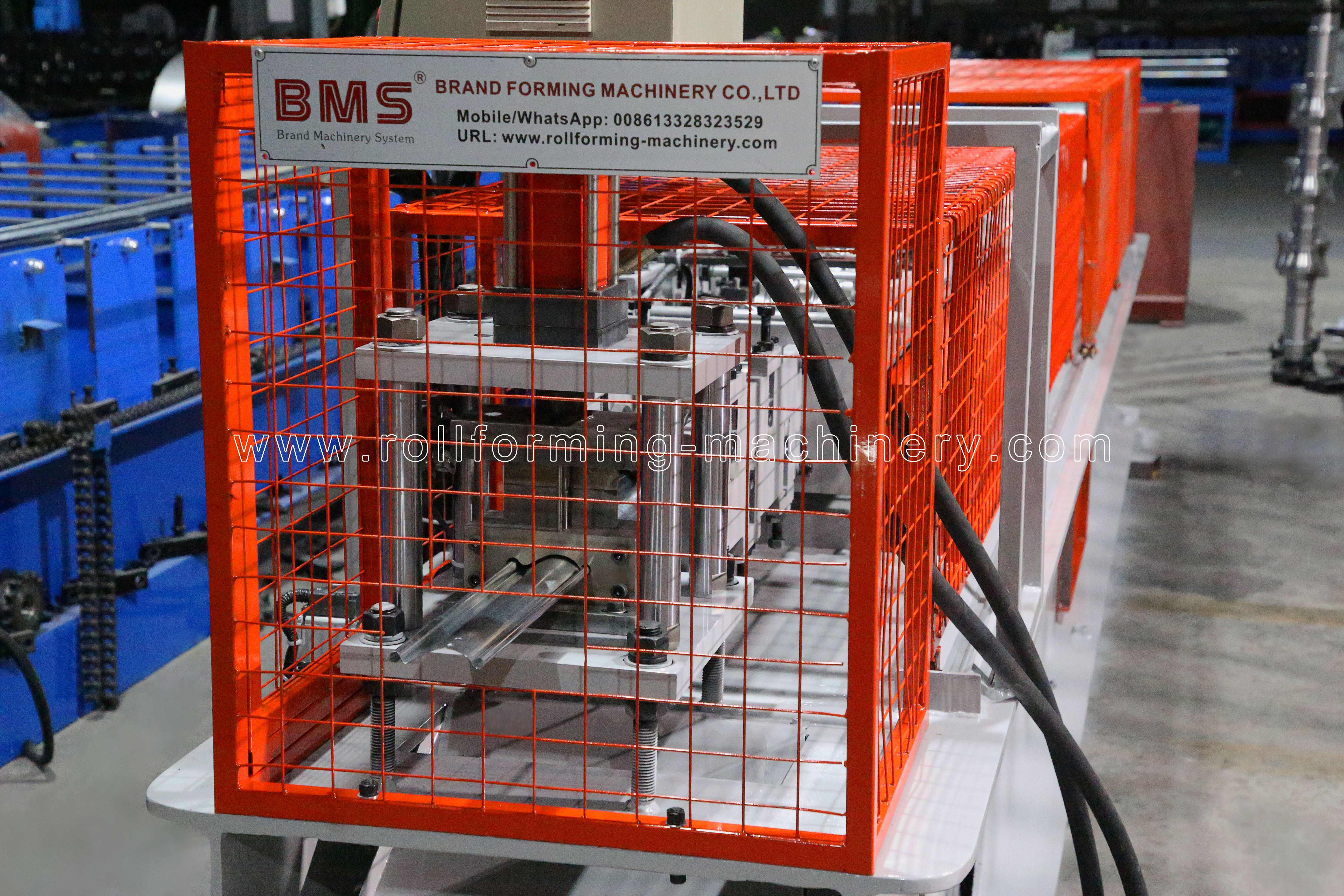

อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก
ผลิตจากเหล็กแม่พิมพ์คุณภาพสูง Cr12MoV ด้วยการบำบัดความร้อน
โครงเครื่องตัดผลิตจากแผ่นเหล็กคุณภาพสูงโดยการเชื่อม
มอเตอร์ไฮดรอลิก: 3.0KW
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 0.7-1.2มม | การขึ้นรูปสถานี | 16 ขั้นตอน |
2. | ความกว้างของการป้อน | ตามความต้องการของลูกค้า | โครงตัวถัง | H600 |
3. | วัสดุการใช้งาน | ขดลวดชุบสังกะสี | ลด | เคซีรีส์ |
4. | มาตรฐานไฟฟ้า | 415V/50Hz/3ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ60มม |
5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 508±30 มม | กำลังมอเตอร์หลัก | 7.5 กิโลวัตต์ |
6. | ความแข็งแรงของผลผลิต | 245-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 12-18ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Cr12 Mov, เครื่องกลึง CNC, บำบัดการได้ยิน, HRC58-62 |
9. | เซอร์โวมอเตอร์ | 4KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (5 ตัน) → อุปกรณ์แนะนำการให้อาหาร → โรงงานขึ้นรูปม้วนหลัก → เครื่องตัดโพสต์ไฮดรอลิก → ระบบควบคุม PLC →ทางออกชั้น (3M*2)
จอแสดงผลส่วนประกอบของเครื่อง
อุปกรณ์แนะนำการให้อาหาร
โรงรีดขึ้นรูป
โครงตัวถังทำจาก H600 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม
เพลาผลิตจาก 45# เหล็ก, เส้นผ่านศูนย์กลางเพลา: φ60มม
สเปเซอร์ทำจาก Cr12, เครื่องกลึง CNC, การชุบฮาร์ดโครม
ทุกเครื่องพร้อมเครื่องน้ำเย็น.Gear & Chain ขับเกี่ยวกับ 16 ขั้นตอน เพื่อสร้าง
ความเร็วในการผลิต: 12-18ม./นาที
น๊อตสกรูเกรด 8.8 ทั้งหมด (โรงงานราคาถูกใช้เกรดต่ำ 4.8) เพื่อให้ยึดโครงสร้างเครื่องจักรได้แน่นและ อายุการใช้งานยาวนานในระหว่างที่เครื่องทำงานเป็นเวลานาน
อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก
ผลิตจากเหล็กแม่พิมพ์คุณภาพสูง Cr12MoV ด้วยการบำบัดความร้อน
โครงเครื่องตัดผลิตจากแผ่นเหล็กคุณภาพสูงโดยการเชื่อม
มอเตอร์ไฮดรอลิก: 3.0KW
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
เครื่องขึ้นรูปม้วนประตูชัตเตอร์ สินค้าสำเร็จรูป
กรณีการสมัคร
เครื่องขึ้นรูปม้วนประตูชัตเตอร์ สินค้าสำเร็จรูป
กรณีการสมัคร
