สถานะห้องว่าง: | |
---|---|
จำนวน: | |
YX154-86
BMS
ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
1. | ความอดทนขนาดรุ่น | รูปร่างโรงงาน± 0.5 มม ความตรง 6m ± 2 มม | การขึ้นรูปขั้นตอน | 29 ขั้นตอน |
2. | ความยาวความอดทน | ± 0.5 มม. (6m) | ฐาน | H450 |
3. | ความหนาของการตรวจสอบ | 1.0 มม | ความหนาของผนังด้านข้าง | 18 มม |
. | ความเร็วของผลิตภัณฑ์ | 12-15m / นาที | เพลา | 45 # เหล็ก, ≤75mm |
5. | วัสดุแอพลิเคชัน | แผ่นสังกะสี (GI) แผ่นรีดเย็น | ลูกกลิ้ง | 45 # เหล็ก, กลึงหยาบ, กลึงซีเอ็นซี, การรักษาความร้อน, แปรงและขัดเงา |
6. | ความแข็งแรงของผลผลิต | 235-345Mpa | มอเตอร์หลัก | 11kw |
7. | ขนาดเครื่อง | ความอดทน± 1 มม. (6m) | ลดความเร็ว | ชุด K |
8. | ความหนาของวัสดุ | 1.0 มม | เชื่อมต่อ | ziqiang |
9. | ระบบควบคุม | ระบบควบคุม PLC | การขึ้นรูปความเร็ว | 12-15m / นาที |
10. | วัสดุการทดสอบ | BMS จะให้ขนาดของวัสดุการให้อาหารที่จะซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่อง |
ไหลทำงาน
อุปกรณ์ให้อาหารนำทาง→ม้วนม้วนหลักโรงงาน→ระบบ PLC →เสร็จสิ้นการกรองและโปรไฟล์เต้าเสียบ
→ไฮดรอลิกเครื่องตัด→แร็คออก

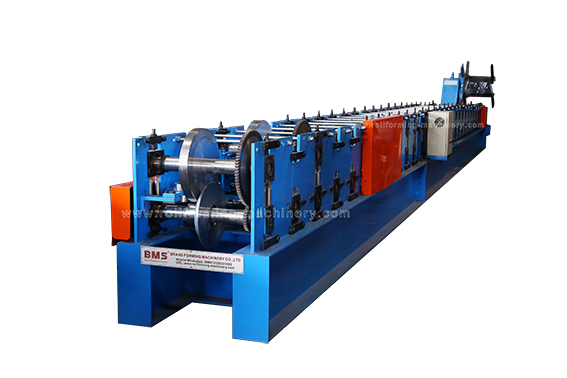

ส่วนประกอบของเครื่องแสดง

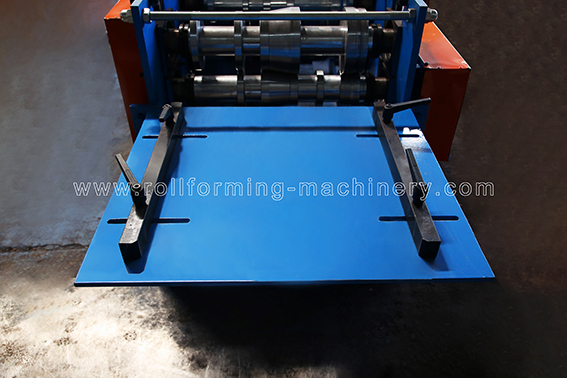

อุปกรณ์ให้อาหารนำทาง ม้วนขึ้นรูปโรงงาน

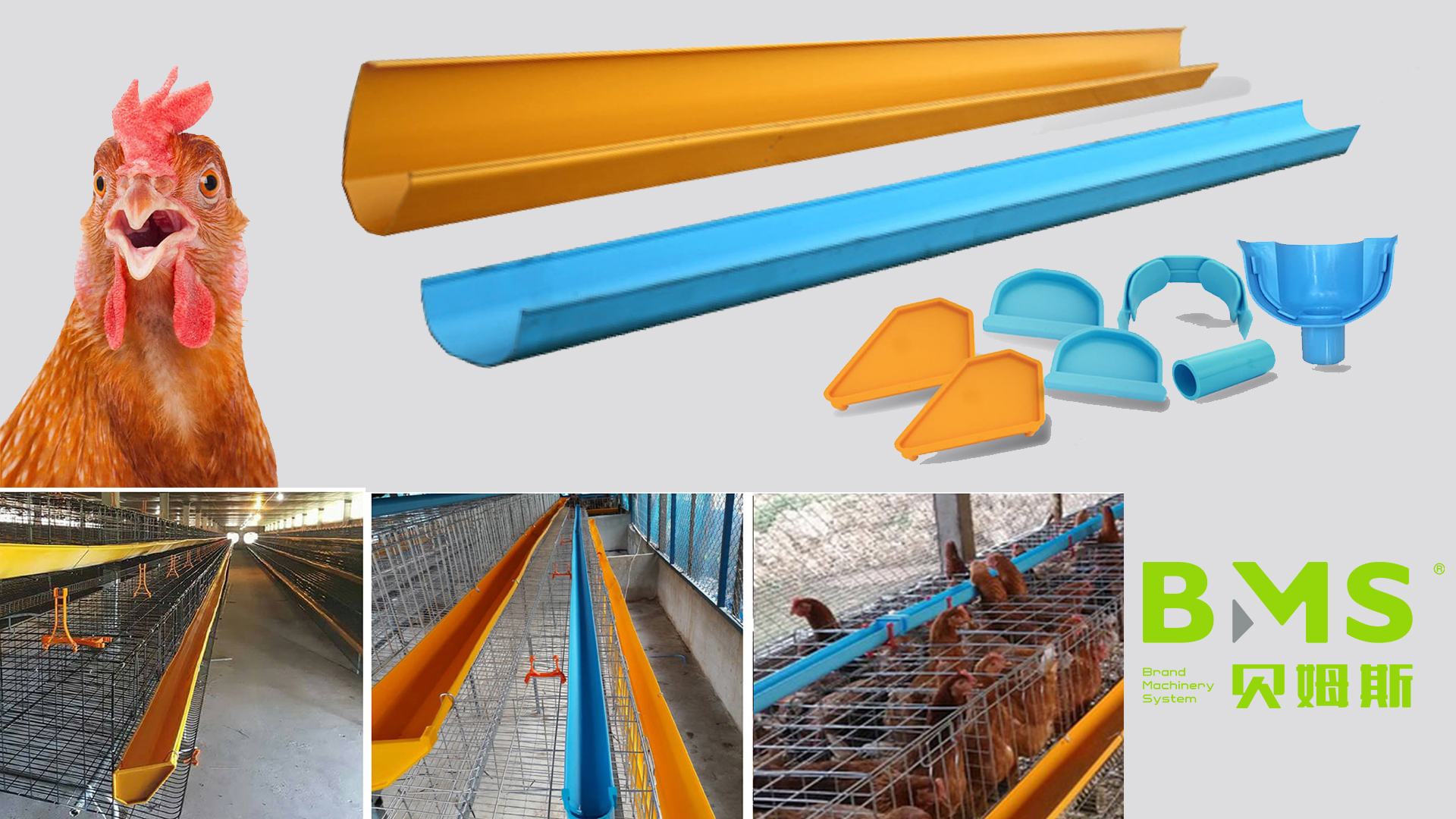

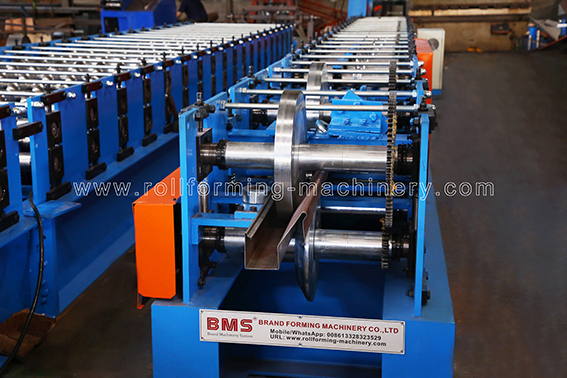

เสร็จสิ้นการกรองและเต้าเสียบโปรไฟล์เสร็จแล้ว กรณีการใช้งานผลิตภัณฑ์

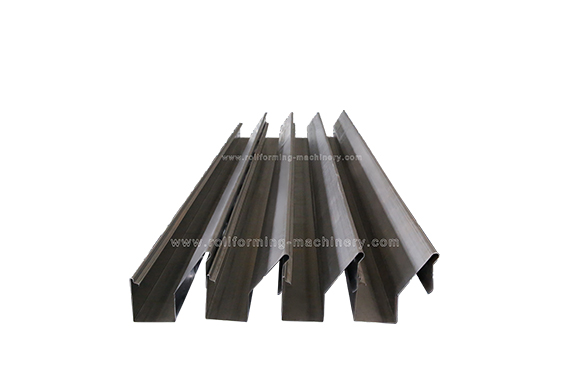

เครื่องผลิตสินค้า
