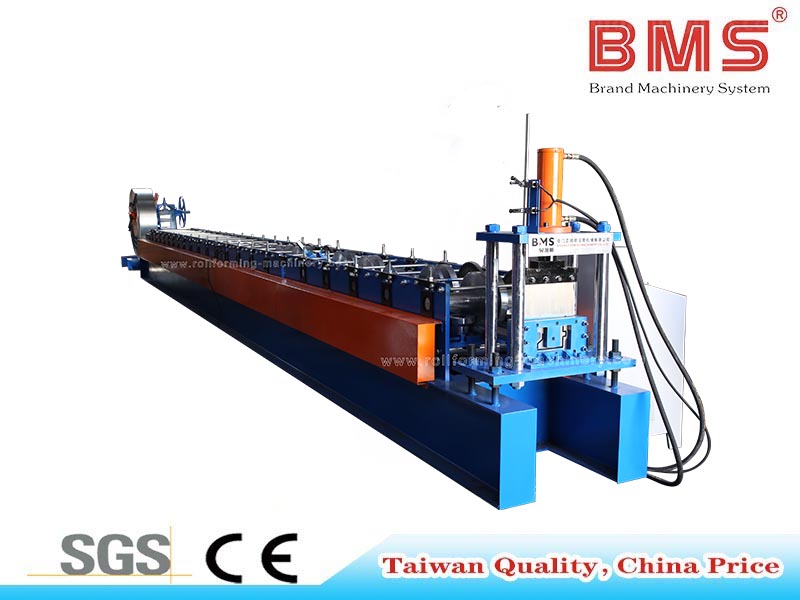

YX100-159
BMS
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 2.0-4.0มม | การขึ้นรูปสถานี | 22 ขั้นตอน |
2. | ความกว้างของการป้อน | 360มม | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | แผ่นสังกะสี | ความหนาของผนังด้านข้าง | 25มม |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75มม |
5. | เครื่องถอดรหัส | คู่มือ/ไฮดรอลิกสำหรับตัวเลือก | กำลังมอเตอร์หลัก | 30KW*2 |
6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 15 ม./นาที | ความกว้างที่มีประสิทธิภาพ | 159มม |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก,เครื่องจักรกลที่มีความแม่นยำ |
9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (5 ตัน) → อุปกรณ์ปรับระดับ → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออก
จอแสดงผลส่วนประกอบของเครื่อง

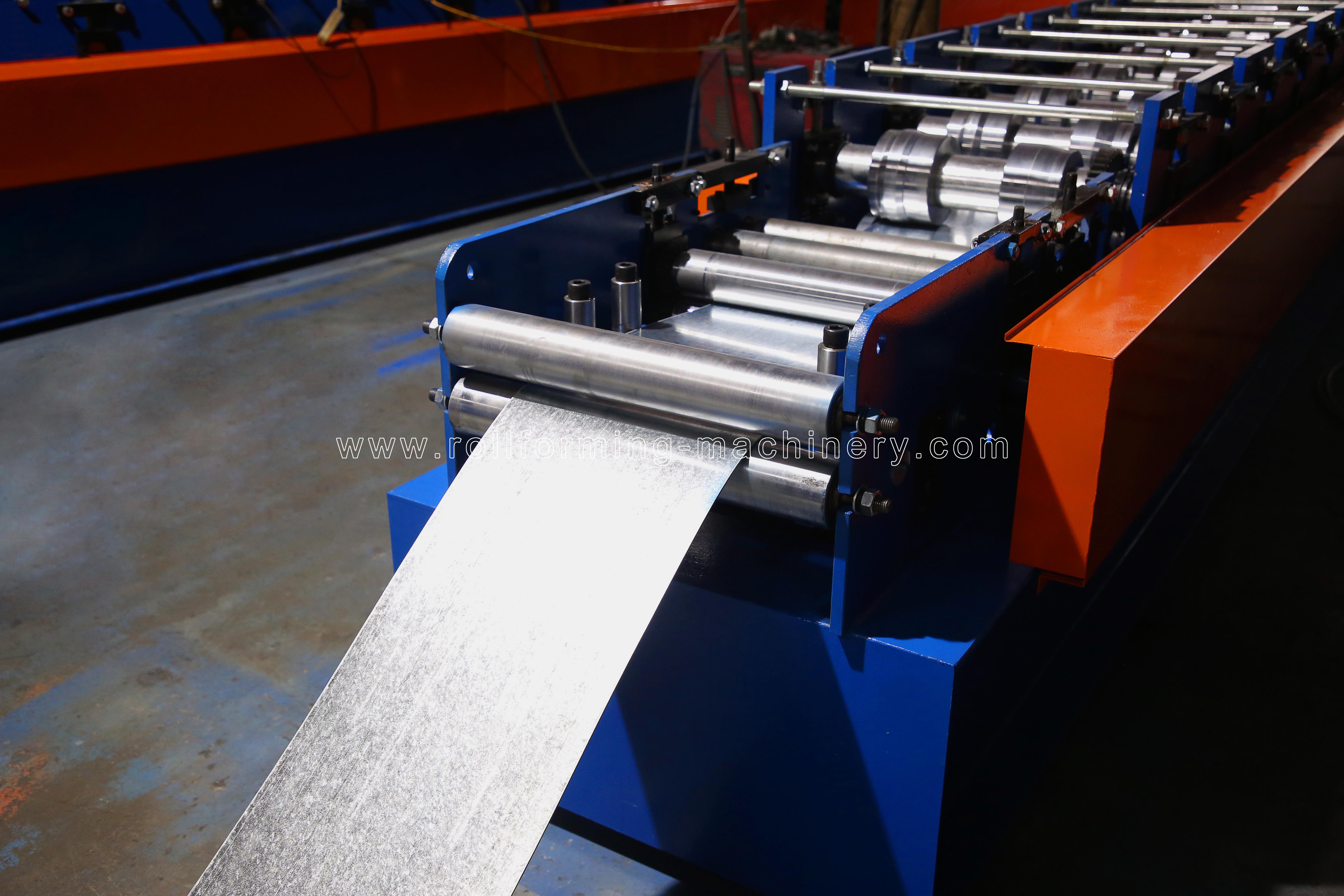

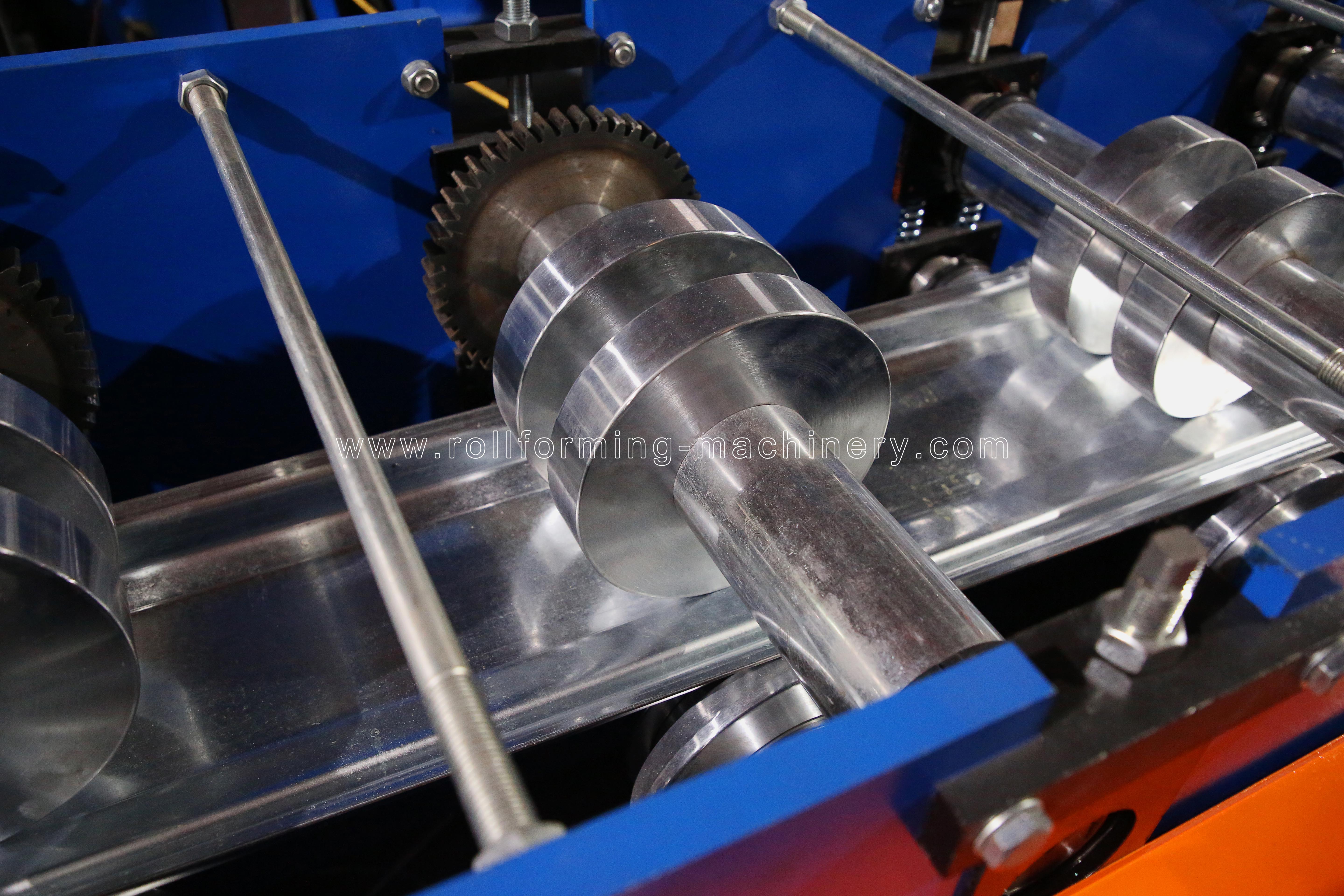

โรงงานขึ้นรูปม้วนหลัก

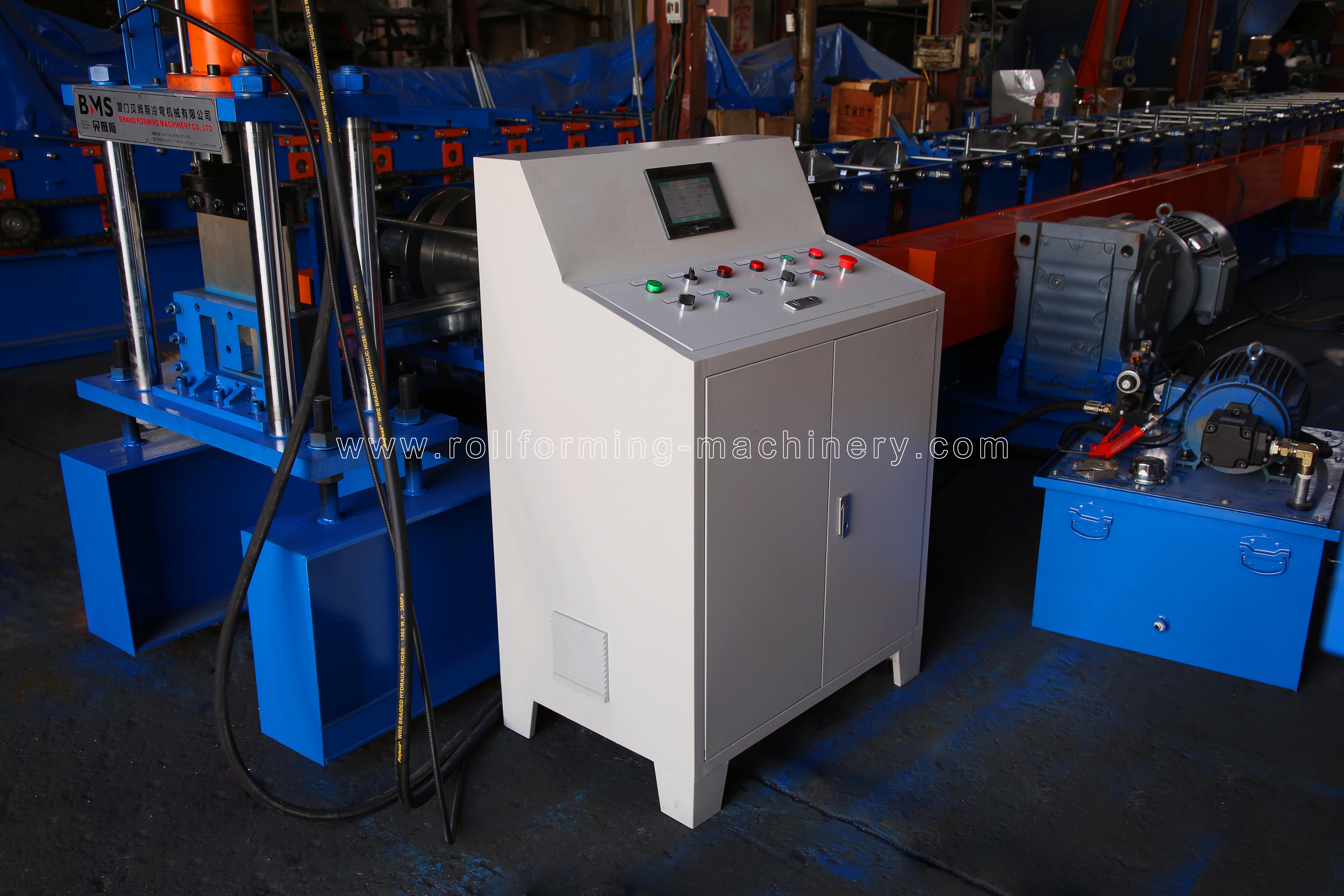

ระบบควบคุม PLC

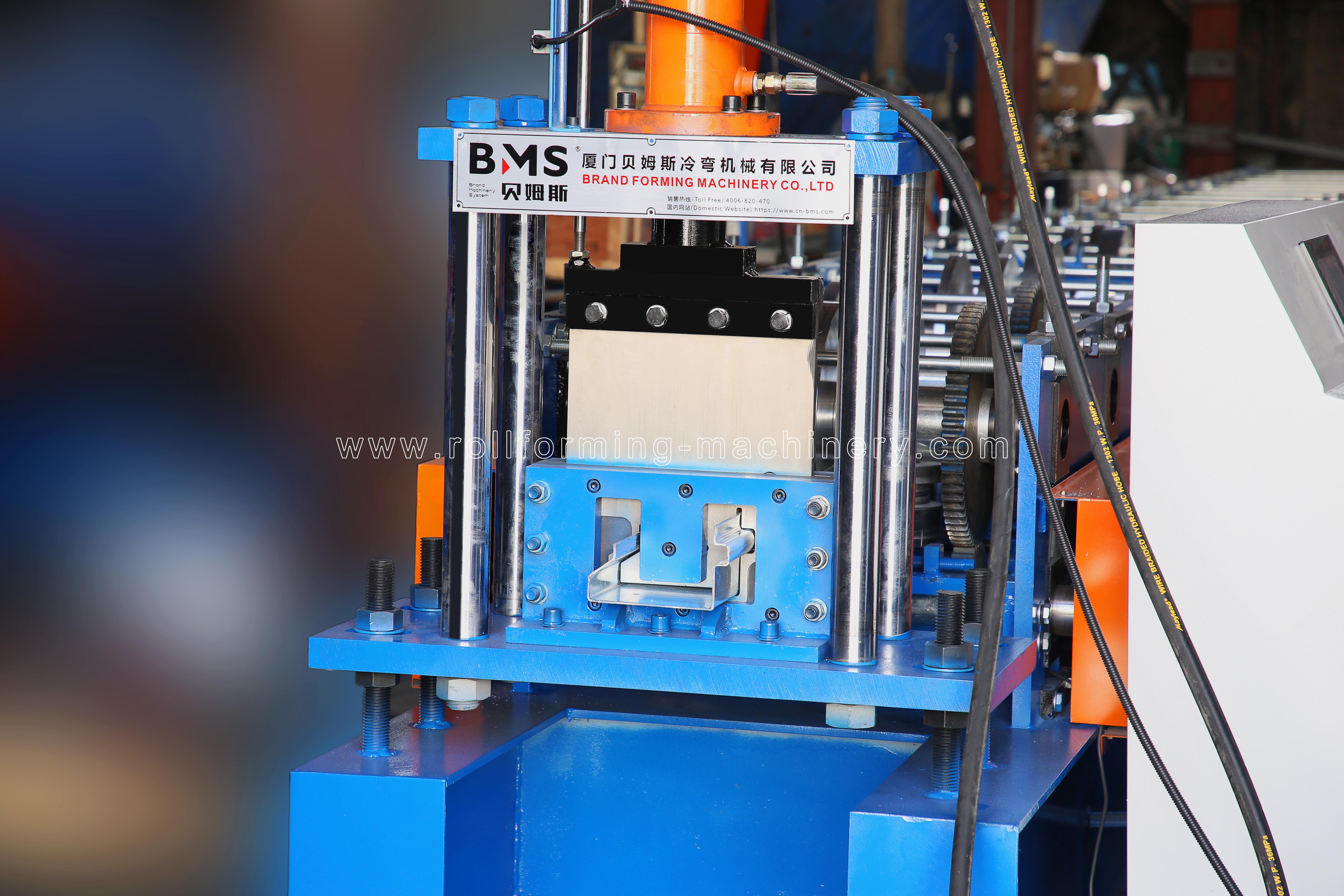

เครื่องตัดโพสต์

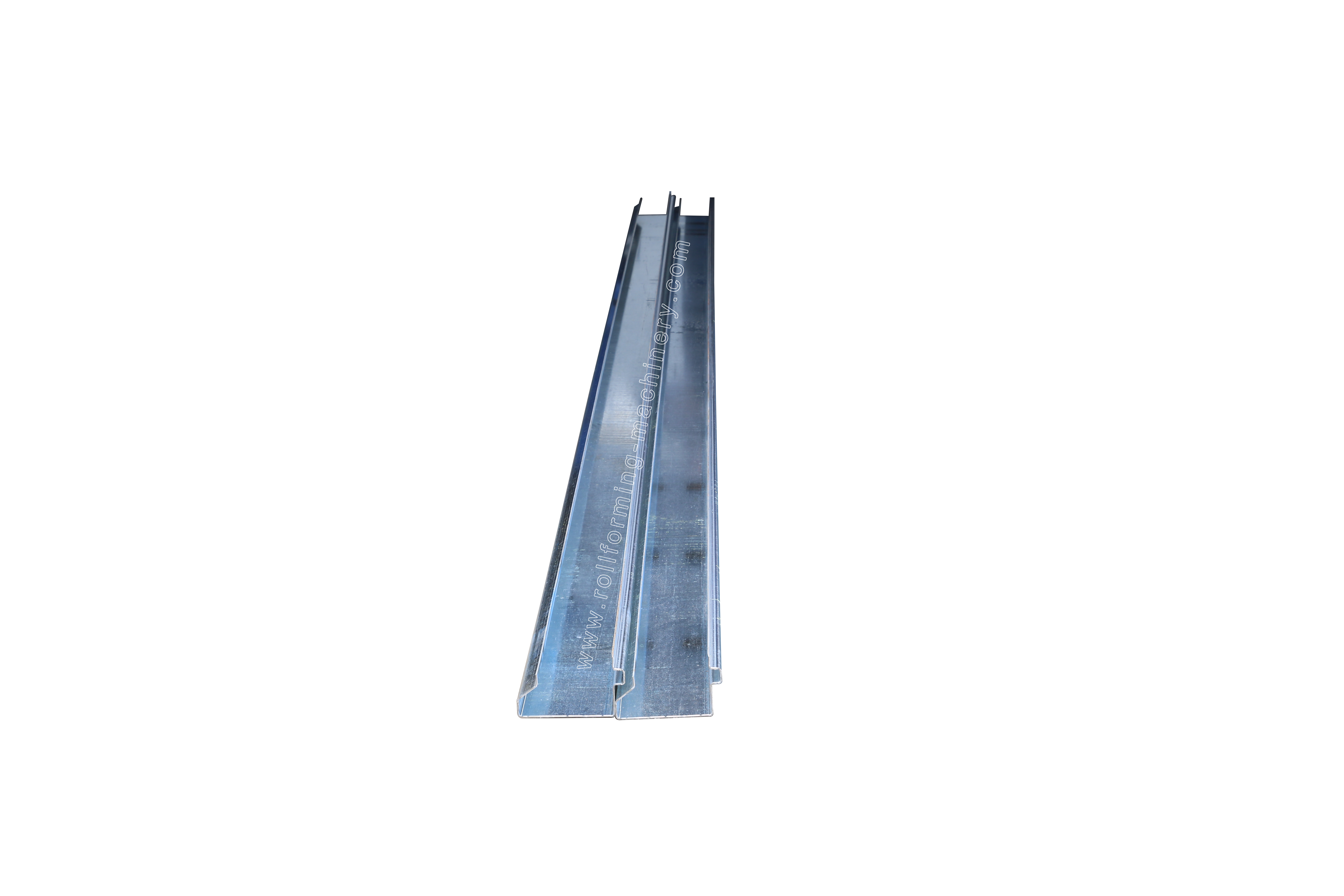

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
1. | ความหนาของวัสดุ | 2.0-4.0มม | การขึ้นรูปสถานี | 22 ขั้นตอน |
2. | ความกว้างของการป้อน | 360มม | โครงตัวถัง | H450 |
3. | วัสดุการใช้งาน | แผ่นสังกะสี | ความหนาของผนังด้านข้าง | 25มม |
4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75มม |
5. | เครื่องถอดรหัส | คู่มือ/ไฮดรอลิกสำหรับตัวเลือก | กำลังมอเตอร์หลัก | 30KW*2 |
6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
7. | ความเร็วในการขึ้นรูป | 15 ม./นาที | ความกว้างที่มีประสิทธิภาพ | 159มม |
8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก,เครื่องจักรกลที่มีความแม่นยำ |
9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร |
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (5 ตัน) → อุปกรณ์ปรับระดับ → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออก
จอแสดงผลส่วนประกอบของเครื่อง
โรงงานขึ้นรูปม้วนหลัก
ระบบควบคุม PLC
เครื่องตัดโพสต์
ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร

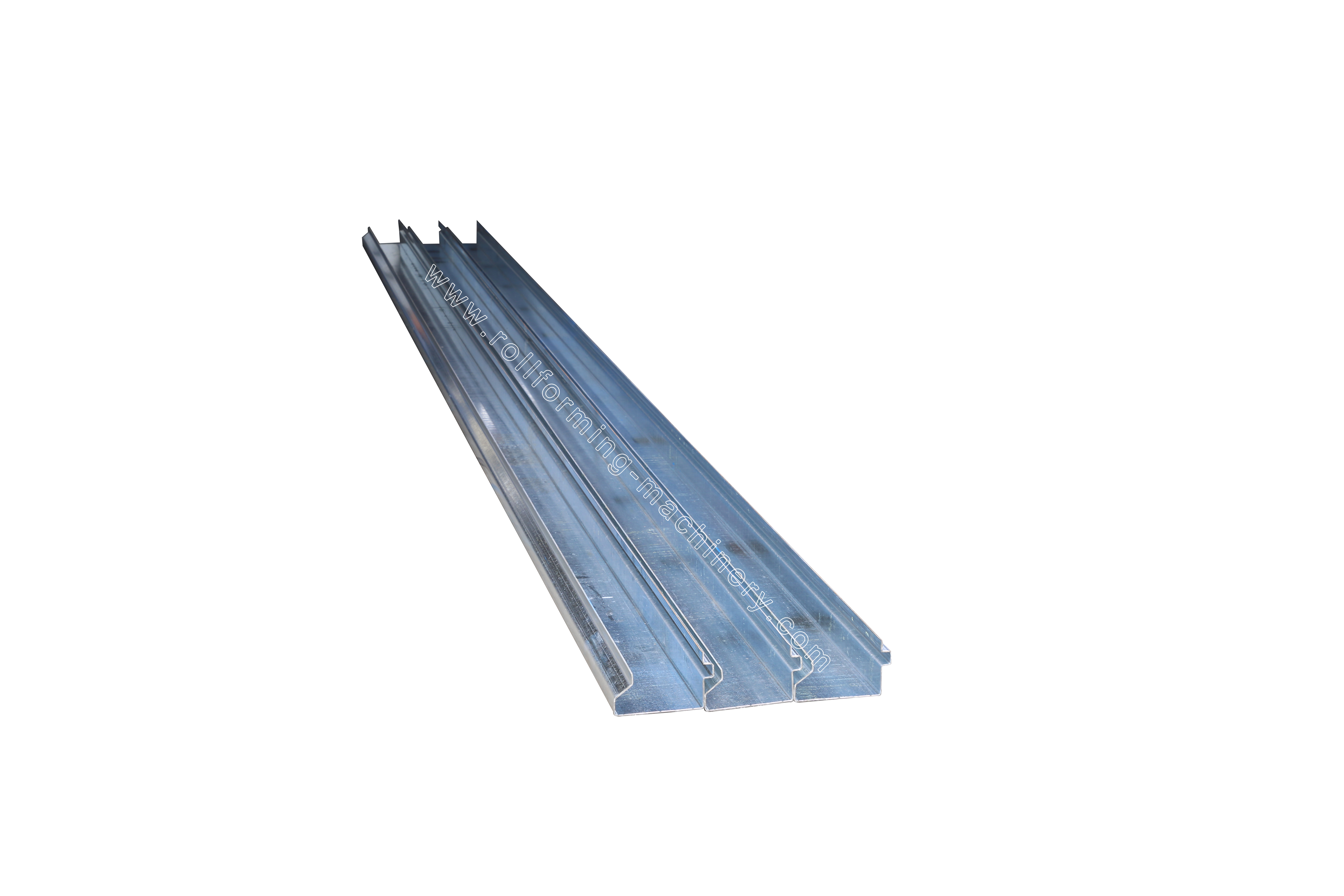

เครื่องขึ้นรูปม้วนคานล่างบ้านคอนเทนเนอร์ สินค้าสำเร็จรูป

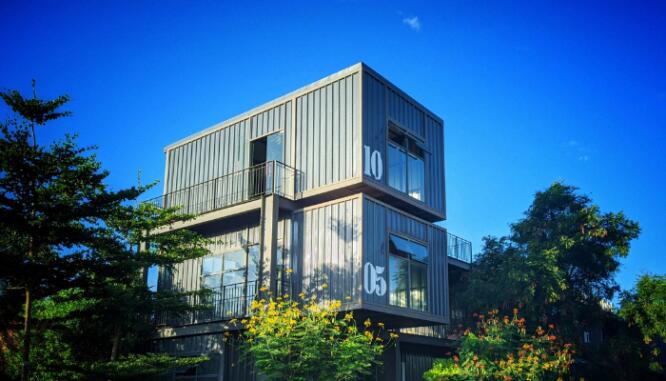

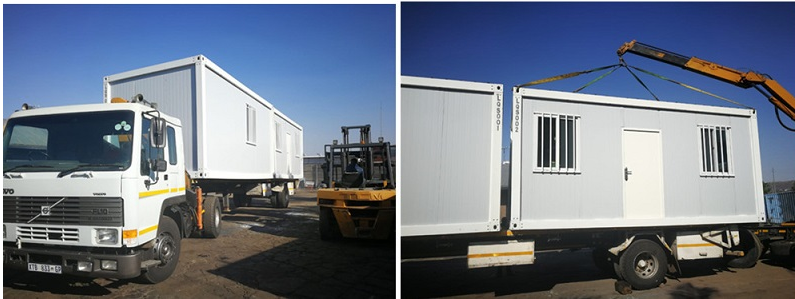

กรณีสมัคร
กรณีสมัคร
เครื่องขึ้นรูปม้วนคานล่างบ้านคอนเทนเนอร์ สินค้าสำเร็จรูป
กรณีสมัคร
กรณีสมัคร
