| จำนวน： | |
|---|---|
BMS
| ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
| 1. | ความยาวความอดทน | ± 2 มม. (6m) | สถานีขึ้นรูป | 20 ขั้นตอน |
| 2. | แม็กซ์ ความกว้างการให้อาหาร | 500mm | ฐาน | h450 |
| 3. | ความหนาของวัสดุ | 1.0 - 3.0 มม | ความหนาของผนังด้านข้าง | Q235 T30mm |
| . | ช่วงขดลวด | 508 +/- 30 มม | เส้นผ่าศูนย์กลางเพลา | φ90mm |
| 5. | มอเตอร์ไฮดรอลิก | 7.5 kw | พลังงานหลักมอเตอร์ | 22 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 240-340Mpa | สลักเกลียวสกรู | เกรด 8.8 |
| 7. | การขึ้นรูปความเร็ว | 18m / นาที | ขนาดการเปลี่ยนมอเตอร์ | 6 ชิ้น |
| 8. | ขนาดที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า | ลูกกลิ้ง | CR12 (= D3), เครื่องจักรที่มีความแม่นยำ |
| 9. | ระบบควบคุม | ระบบควบคุม PLC | โหมดการประมวลผล | กลึงซีเอ็นซี, การรักษาหัว, เคลือบโครเมี่ยมแข็ง, |
| 10. | วัสดุการทดสอบ | BMS จะให้ขนาดของวัสดุการให้อาหารที่จะซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่อง | ||
ไหลทำงาน
Decoiler →อุปกรณ์ปรับระดับ→ระบบ Pre-punching →ม้วนหลักขึ้นรูป Millhydraulic Post-Cutter →ระบบ PLC →
สถานีไฮดรอลิก→ออกแร็ค
ส่วนประกอบของเครื่องแสดง

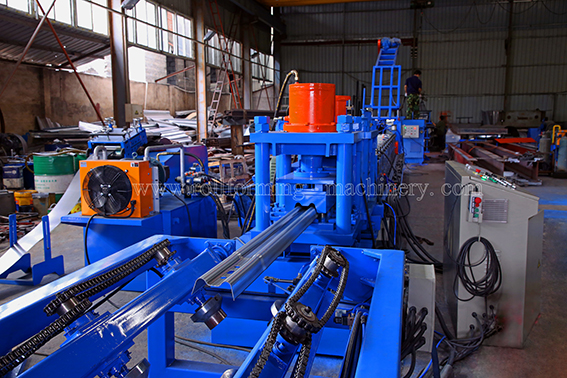

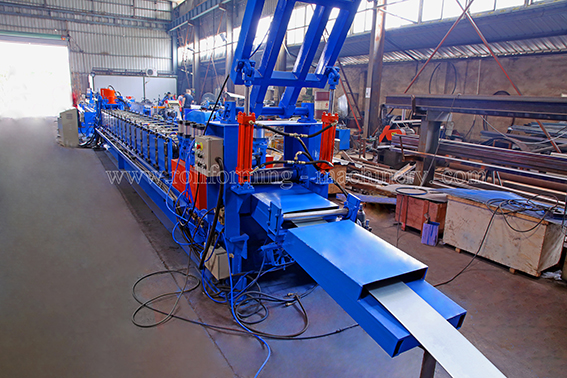

อุปกรณ์ปรับระดับการให้อาหาร ไฮดรอลิกเครื่องตัด

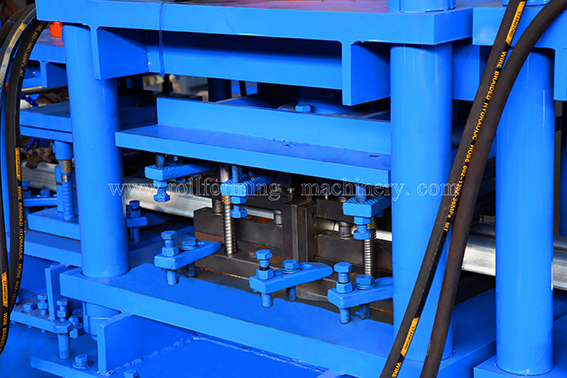

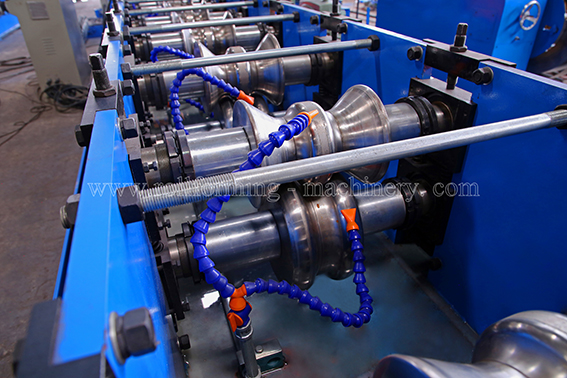

ม้วนขึ้นรูปโรงงาน อุปกรณ์เจาะ

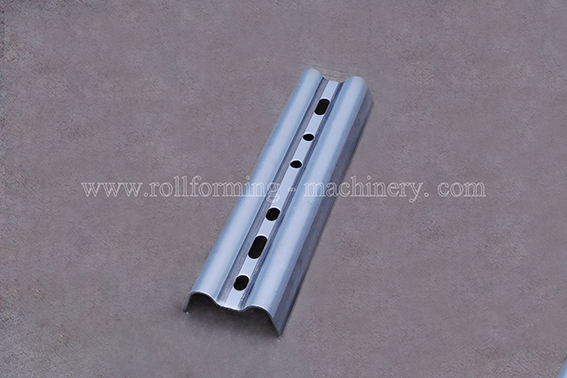

เครื่องผลิตสินค้า
