| จำนวน： | |
|---|---|
BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.135-0.426มม | การขึ้นรูปสถานี | เพลานำ 2 อัน + เพลาปรับระดับ 1 อัน |
| 2. | ความกว้างของการป้อน | 900 มม. 1200 มม. 1250 มม | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | แผ่นสังกะสี/PPGI | ความหนาของผนังด้านข้าง | 16มม |
| 4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45#, φ65มม |
| 5. | วัสดุเครื่องตัด | Cr12MoV | กำลังมอเตอร์หลัก | 3KW |
| 6. | ความแข็งแรงของผลผลิต | 350-420Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 10-15 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15 เครื่องจักรที่มีความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 3.75KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||

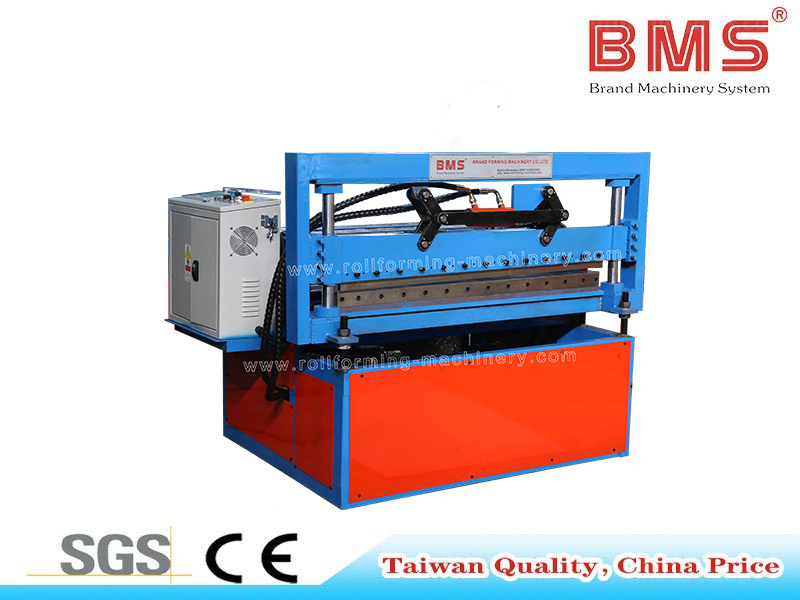

จอแสดงผลส่วนประกอบของเครื่อง

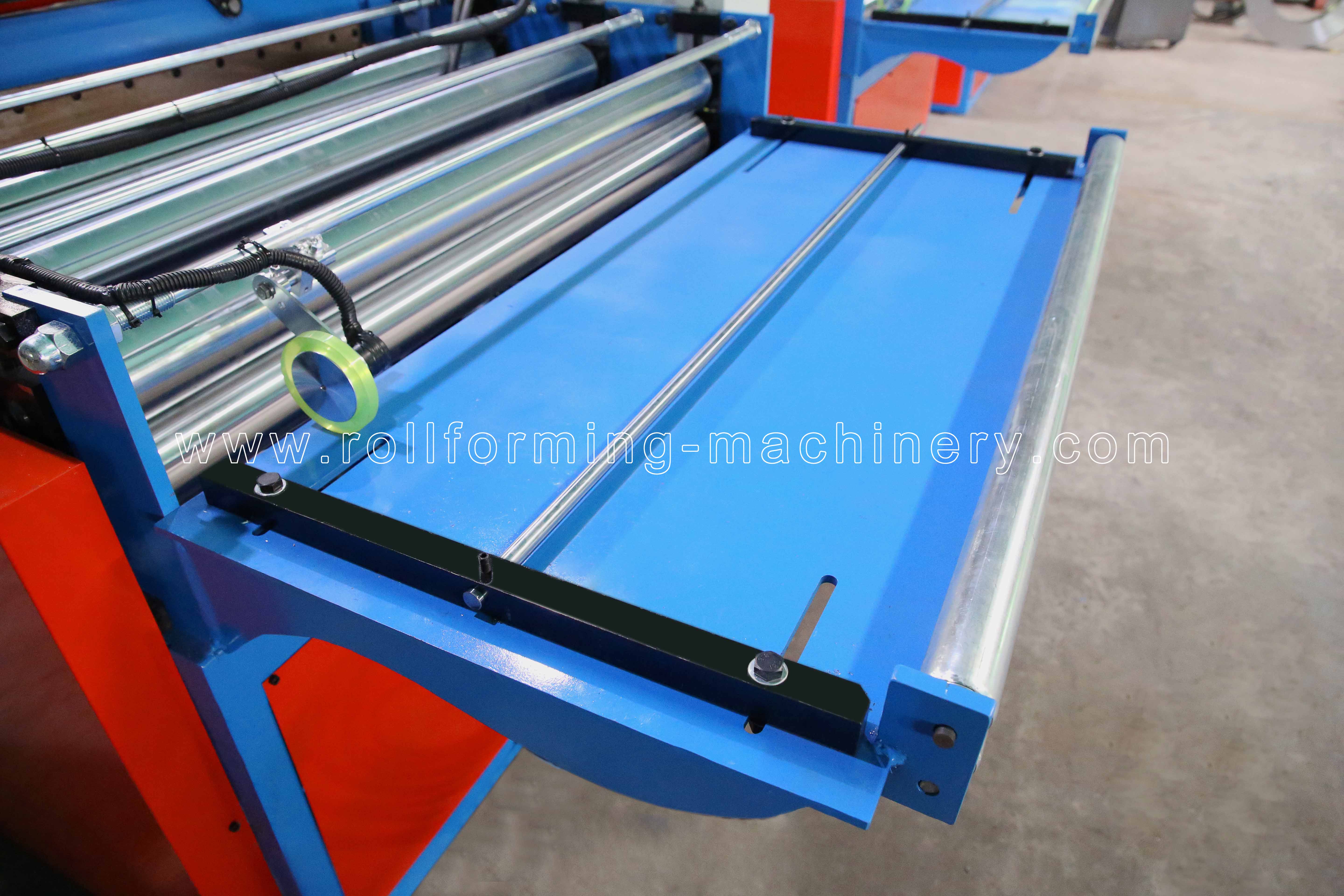

อุปกรณ์ให้อาหาร
โครงตัวถังทำจาก H400 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t16มม;
ลูกกลิ้งผลิตจาก ,เหล็ก GCr15, เครื่องกลึง CNC, การรักษาความร้อน, HRC58-62
เพลาผลิตจาก เหล็ก 45#,การชุบและแบ่งเบาบรรเทาความร้อน, การชุบฮาร์ดโครมเส้นผ่านศูนย์กลาง=φ65มม, กลึงด้วยความแม่นยำ
สามารถปรับตำแหน่งนำทางเพื่อให้ป้อนวัสดุได้อย่างเหมาะสม

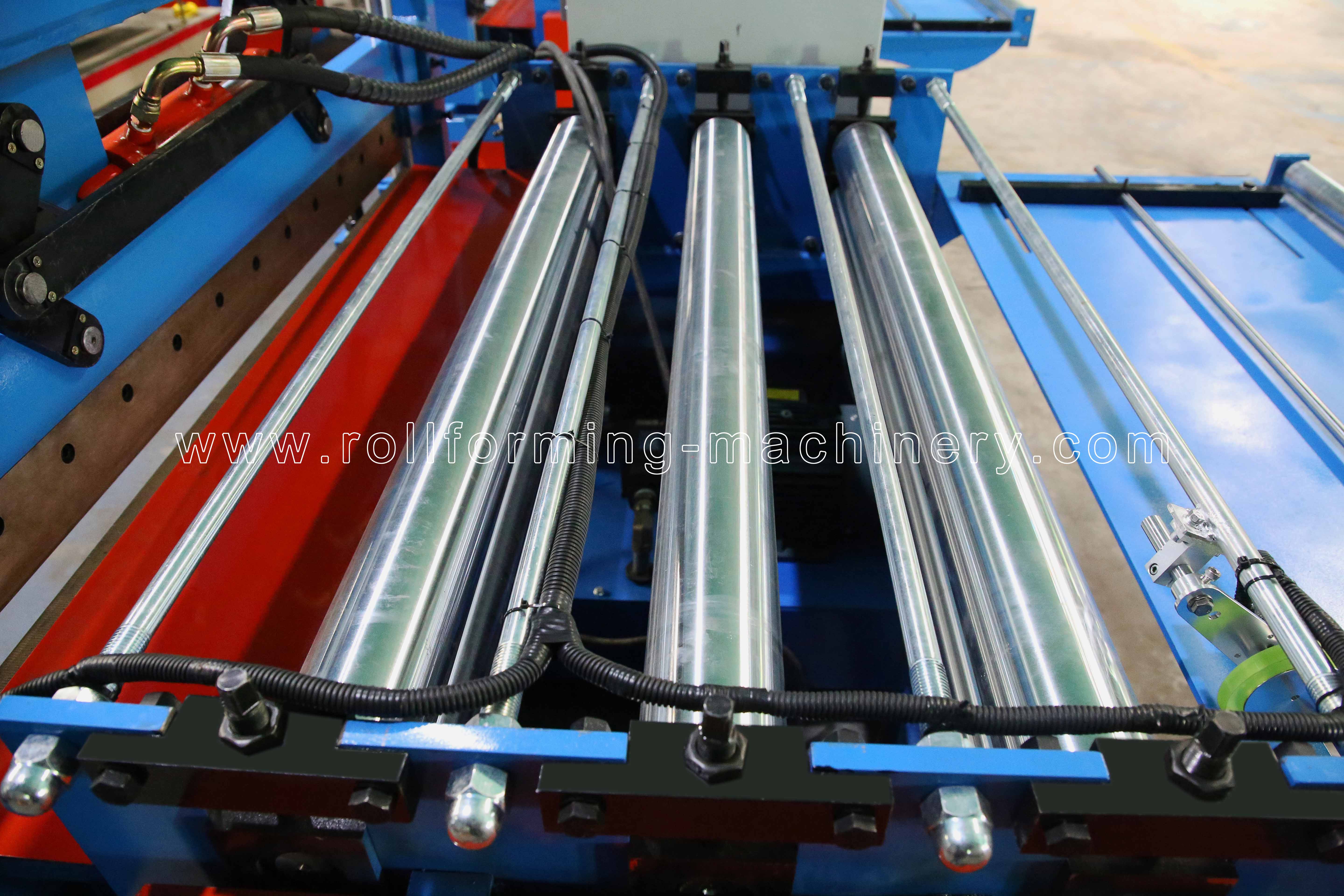

ม้วนหลัก โรงขึ้นรูป

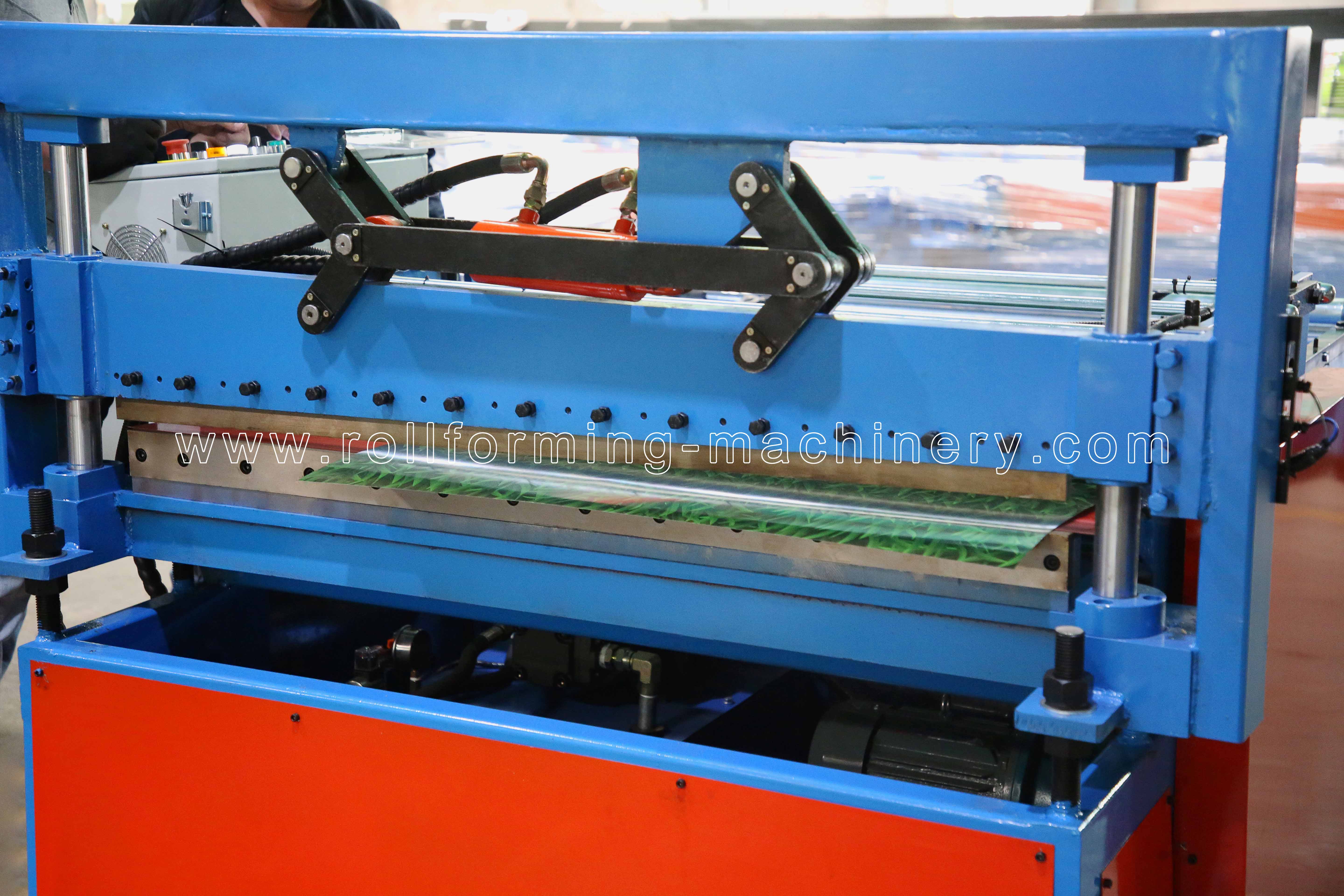

เครื่องตัดโพสต์
ควบคุมปริมาณและความยาวตัดอัตโนมัติ ใช้ร่วมกับ PLC, อินเวอร์เตอร์, จอสัมผัส, ตัวเข้ารหัส ฯลฯ
Post To Cut, Stop To Cutting, การออกแบบใบมีดตัดสองชิ้น
มอเตอร์ไฮดรอลิก:3.75KW; แรงดันตัด: 0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด: Cr12MoV(= SKD11 ด้วยอายุการตัดอย่างน้อยหนึ่งล้านครั้ง) การอบชุบด้วยความร้อนถึงระดับ HRC58-62
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก
ตู้ควบคุม PLC

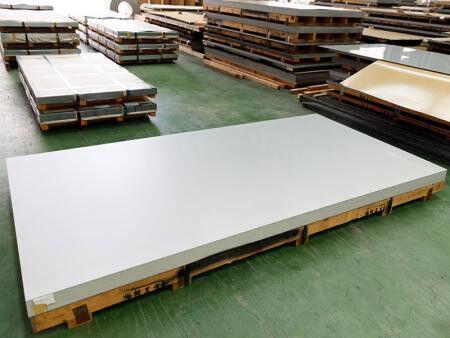

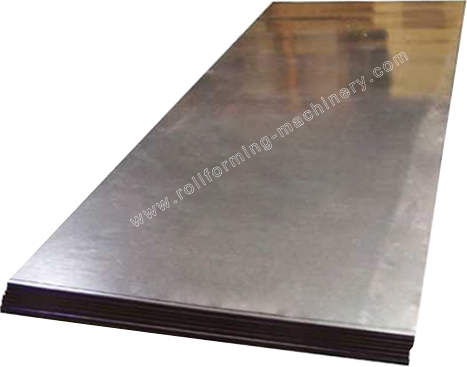

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
