เครื่องขึ้นรูปม้วนแผงดาดฟ้าเปลี่ยนชั้นวางอัตโนมัติ

แบ่งปัน:

เครื่องขึ้นรูปม้วนแผงดาดฟ้าเปลี่ยนชั้นวางอัตโนมัติ

ใช้มอเตอร์ไฟฟ้าเพื่อเปลี่ยนความกว้างอัตโนมัติจาก 350 เป็น 1,000 มม

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

ยี่ห้อ：
BMS

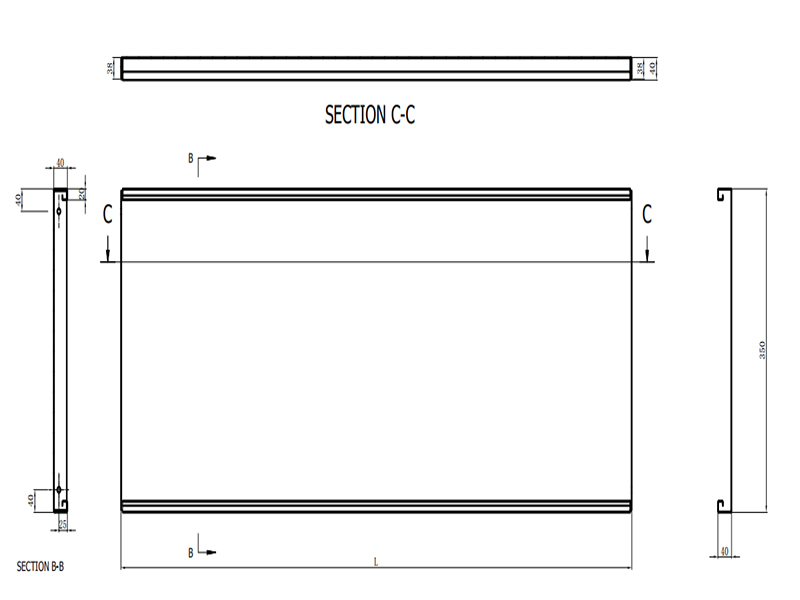

ประวัติโดยย่อ

20200227115251_95159

รายละเอียดสินค้า

เลขที่	พารามิเตอร์หลัก		พารามิเตอร์โรงรีดขึ้นรูป
1.	ความหนาของวัสดุ	0.6-1.4มม	การขึ้นรูปสถานี	24 สแตนด์
2.	ความกว้างของการป้อน	ตามรูปวาด	โครงตัวถัง	H450
3.	วัสดุการใช้งาน	เหล็กชุบสังกะสี (GI), เหล็กม้วนเย็น (CRC)	ความหนาของผนังด้านข้าง	Q235 t 18mm
4.	มาตรฐานไฟฟ้า	380V/50HZ/3PH	เพลา เส้นผ่านศูนย์กลาง	45#เหล็ก φ80มม
5.	วัสดุเครื่องตัด	Cr12MoV(= เอสเคดี11)	กำลังมอเตอร์หลัก	15KW
6.	ความแข็งแรงของผลผลิต	G340-550Mpa	สกรู โบลท์	ชั้นประถมศึกษาปีที่ 8.8
7.	ความเร็วในการขึ้นรูป	12-16ม./นาที	ความกว้างที่มีประสิทธิภาพ	ตามรูปวาด
8.	ระบบควบคุม	ระบบควบคุม PLC	ลูกกลิ้ง	Gcr15 การรักษาความร้อน HRC58-62 องศา
9.	มอเตอร์ลดความเร็ว	เค ซีรี่ย์	สีเครื่อง	น้ำเงิน+ดำ+ส้ม
10.	วัสดุทดสอบ	BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร

ขั้นตอนการทำงาน

Decoiler →การป้อนและเจาะเซอร์โว อุปกรณ์→อุปกรณ์นำทางการให้อาหาร→ระบบการขึ้นรูปม้วน→อุปกรณ์ดัดและตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก

20191205112608_61940

ข้อกำหนดทางเทคนิค

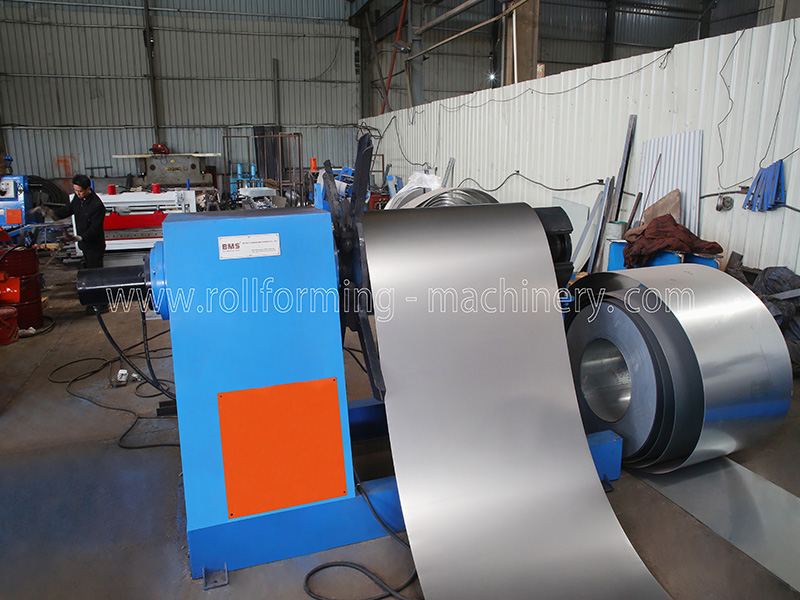

1) เครื่องถอดรหัสไฮดรอลิก 5 ตัน

ไฮดรอลิกควบคุมเหล็กม้วนภายในเจาะหดตัวและหยุด

สูงสุดความกว้างการป้อน:1250มม
ช่วงรหัสคอยล์:508±30มม,เส้นผ่านศูนย์กลางภายนอก:1600มม
ความจุสูงสุด:5 ตัน,มอเตอร์ปั้มน้ำมัน:2.2KW

20200227115349_24246

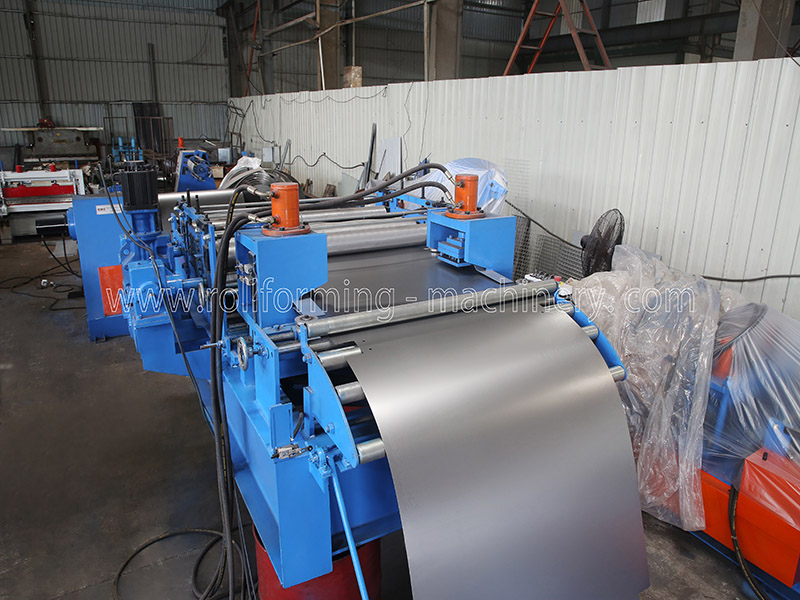

2) อุปกรณ์ให้อาหารและเจาะเซอร์โว

ขึ้น สาม ลง สี่ โดยสิ้นเชิง เจ็ด อุปกรณ์ปรับระดับเพลา
พร้อมรางป้อนวัสดุ โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม;เซอร์โวมอเตอร์:4.4KW,ไดรฟ์กล่องเกียร์สองอัน
เพลาผลิตจาก เหล็ก GCr15(=EN31),เส้นผ่านศูนย์กลาง=φ105มม,ชุบฮาร์ดโครม
เคลือบด้วยเครื่องจักรที่มีความแม่นยำ

20200227120227_37911

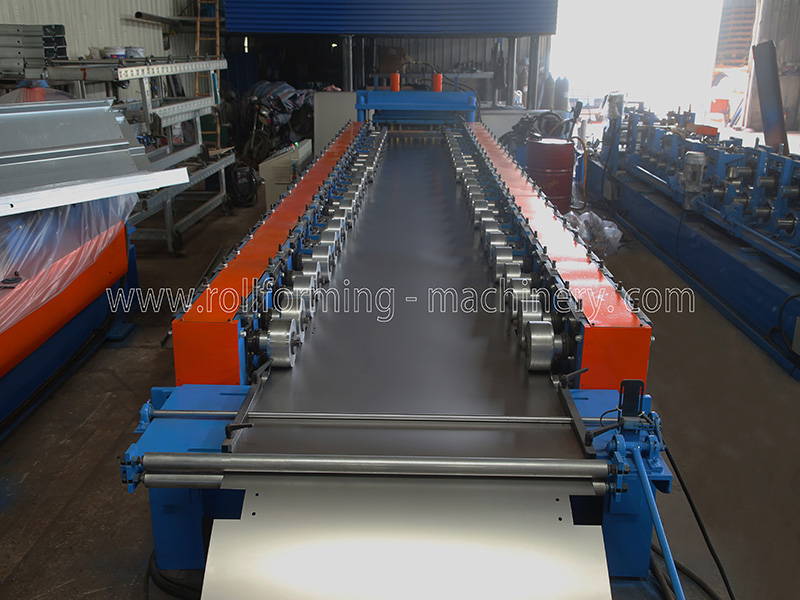

3) ให้อาหาร อุปกรณ์นำทาง

สามารถปรับตำแหน่งนำทางเพื่อให้ป้อนวัสดุได้อย่างเหมาะสม

20200227115428_63624

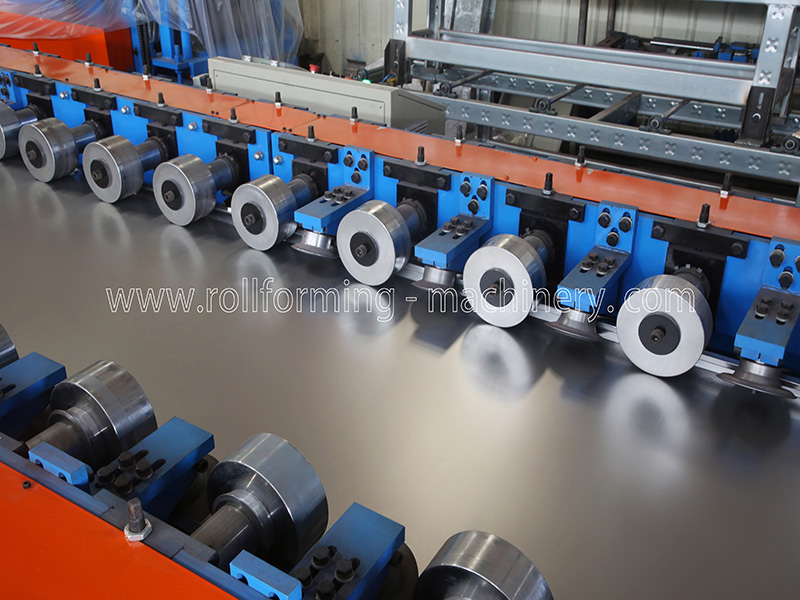

4) เครื่องหลัก

โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 t18มม
ลูกกลิ้งผลิตจาก เหล็ก GCr15(=EN31 เหล็ก), การอบชุบด้วยความร้อน, HRC 58-62
เส้นผ่านศูนย์กลางเพลา=ф80มม,เครื่องจักรที่มีความแม่นยำ
การขับขี่ด้วยเกียร์ / เฟืองประมาณ 24 ขั้นตอน เพื่อสร้าง
มอเตอร์หลัก (ยี่ห้อโพลารอยด์)=15KW,การควบคุมความเร็วความถี่
ความเร็วการขึ้นรูปจริง 12-16ม./นาที

20200227115753_41855

ใช้มอเตอร์ไฟฟ้าเพื่อเปลี่ยนขนาดอัตโนมัติ

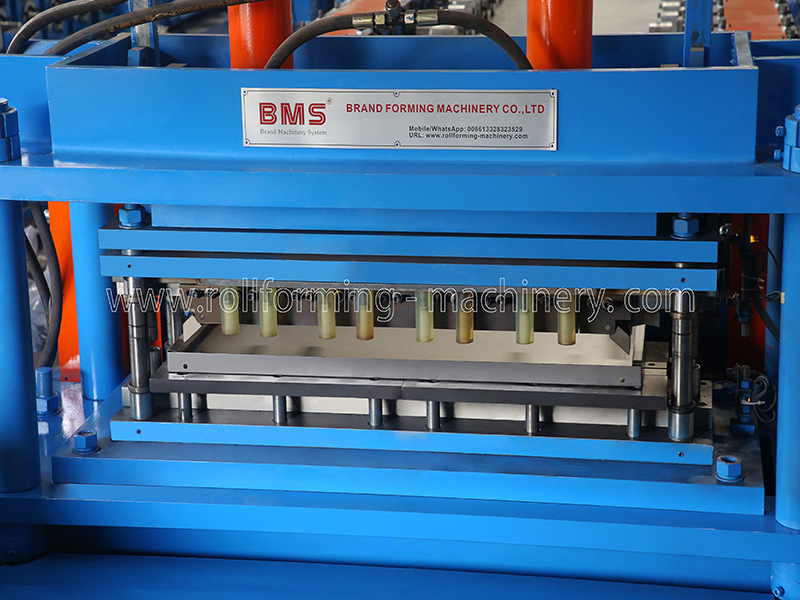

5) โพสต์อุปกรณ์ดัดและตัดไฮดรอลิก

โพสต์เพื่อตัด หยุดเพื่อตัด การออกแบบใบมีดตัดสองชิ้น ไม่มีการเว้นวรรค
มอเตอร์ไฮดรอลิก:15KW
วัสดุเครื่องมือตัดและดัด: Cr12MoV(= เอสเคดี11 ด้วยอายุการตัดอย่างน้อยหนึ่งล้านครั้ง) การอบชุบด้วยความร้อนถึง HRC58-62 องศา
กำลังตัดมาจากเครื่องยนต์หลัก สถานีไฮดรอลิกอิสระ

20200227115524_87023

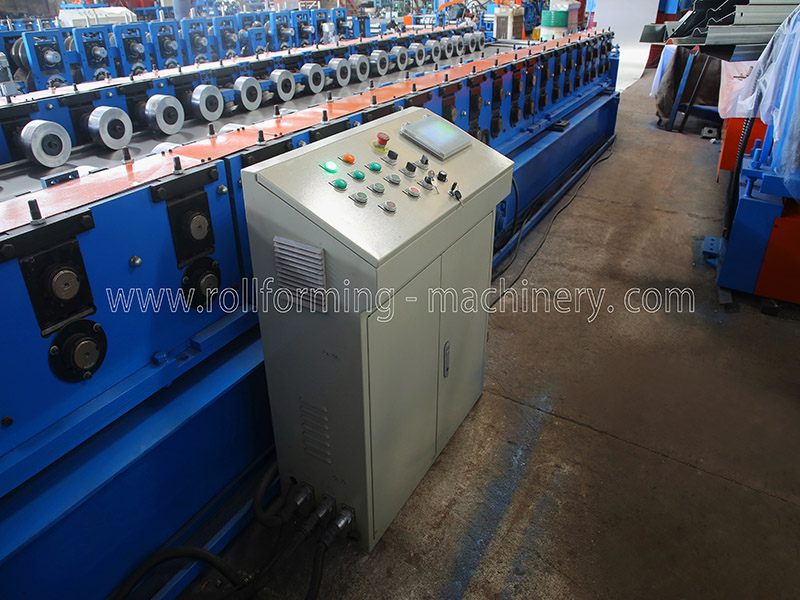

6) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ

20200227115555_57792

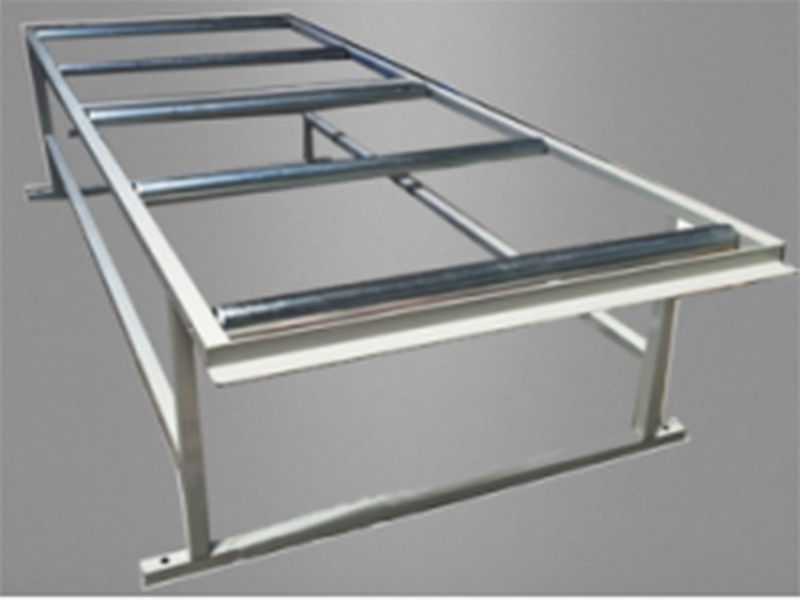

7) ออกจากชั้นวาง

ยกเลิกการขับเคลื่อน, สอง หน่วยพร้อมลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย

20200227115611_98053

8) การแสดงสินค้า

20200227115625_98266

บรรจุภัณฑ์และการจัดส่ง

วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล

20190812102601_56964

ด้านการค้า

1.ปริมาณการสั่งซื้อขั้นต่ำ (MOQ): 1 ชุด
2. ระยะเวลาการจัดส่ง: ประมาณ 45 วันทำการ
3. ท่าเรือบรรทุก: ท่าเรือเซียะเหมิน
4.ประเภทการชำระเงิน: โดย T/T หรือโดย L/C
5. ส่งออก: ไปยังกว่า 50 ประเทศและภูมิภาค รวมถึงไต้หวัน สหราชอาณาจักร ฝรั่งเศส สิงคโปร์ กรีซ ออสเตรเลีย สหรัฐอเมริกา เม็กซิโก บราซิล ชิลี โบลิเวีย ตรินิแดด อิสราเอล ซาอุดีอาระเบีย ฯลฯ
