| จำนวน： | |
|---|---|

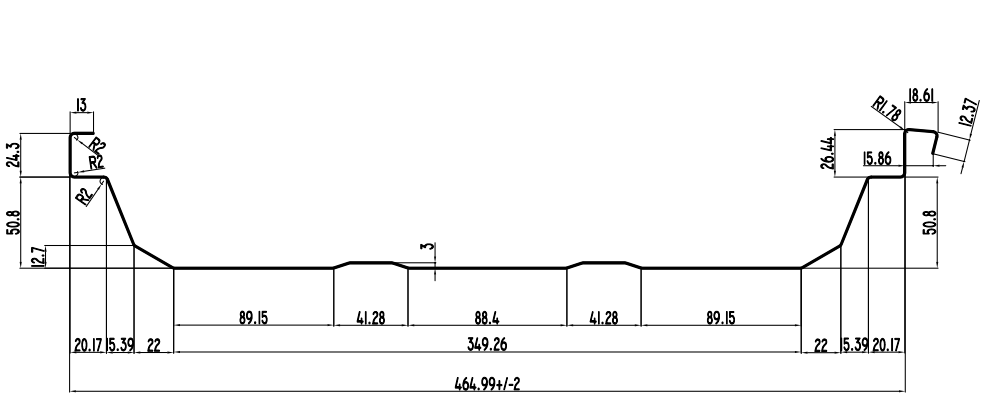

YX77-465
BMS
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | กัลวาลูม |
ความหนาของวัสดุ | 0.5-0.7มม | |
ด้วยความแข็งแรงของผลผลิต | 550Mpa | |
| ม้วน | ความกว้างของการป้อน | 650มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด3 ตัน | |
เครื่องจักร | ฐานเฟรม | เหล็กชนิด H400 โดยการเชื่อม |
| ความหนาของผนังด้านข้าง | Q235 t18มม | |
วัสดุลูกกลิ้ง | เหล็กกล้า 45 # เคลือบฮาร์ดโครม | |
สถานีลูกกลิ้ง | 18 ขั้นตอนในการสร้าง | |
เส้นผ่านศูนย์กลางเพลา | ф75mm, การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 7.5KW, การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | Schneider Electric/DELTA (แบรนด์ไต้หวัน) |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |

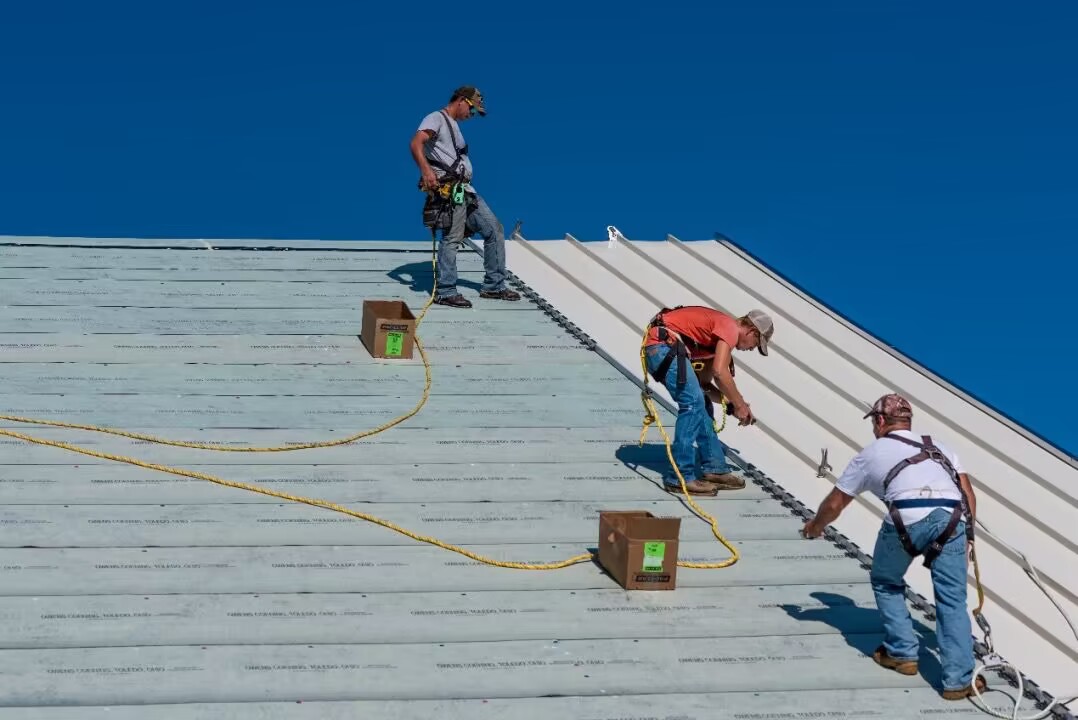

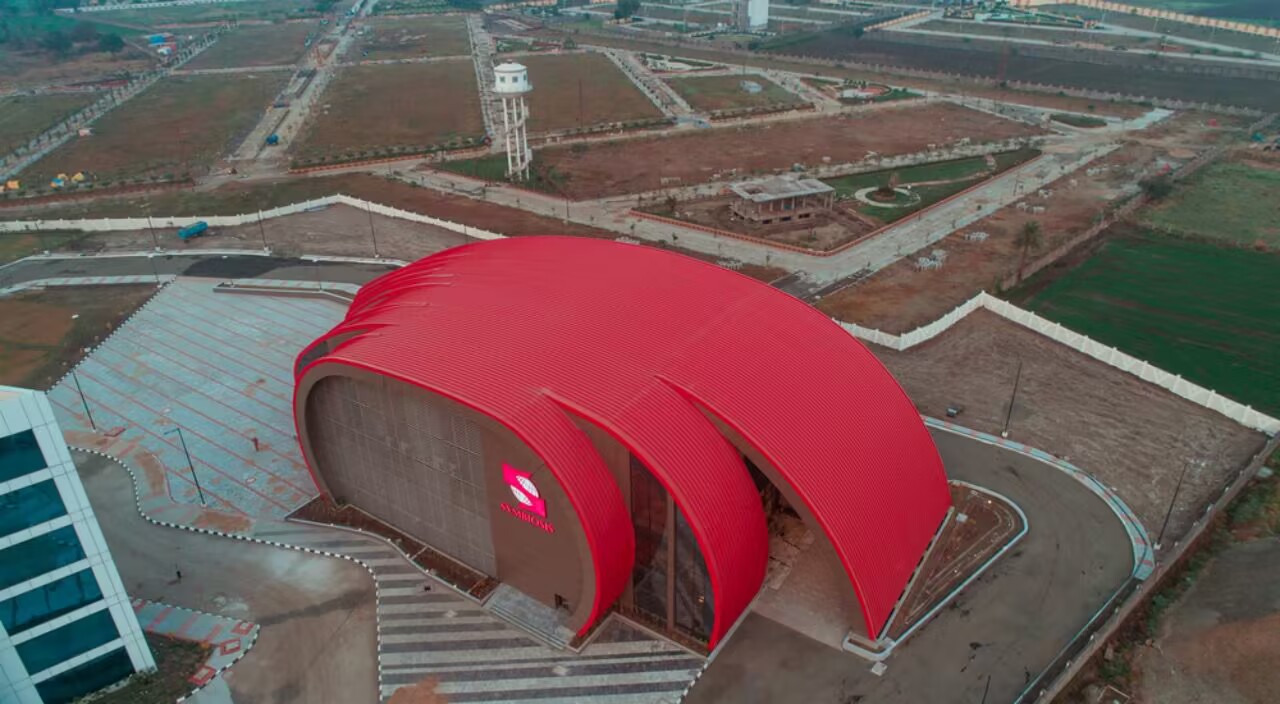

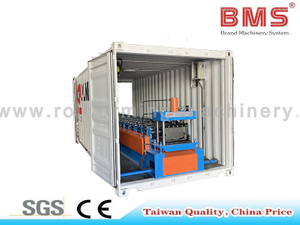

1.อุปกรณ์มีน้ำหนักเบาและคล่องตัว เหมาะสำหรับงานที่มีหลังคายาวมาก รูปทรงซับซ้อน หรือทั้งสองอย่าง BMS Rollforming นอกสถานที่ช่วยลดความเสี่ยงในการขนย้ายและการจัดการแผงที่ยาวมาก ลดขั้นตอนและข้อต่อขยาย และช่วยให้แม่นยำ การจับคู่การผลิตกับตารางการติดตั้ง

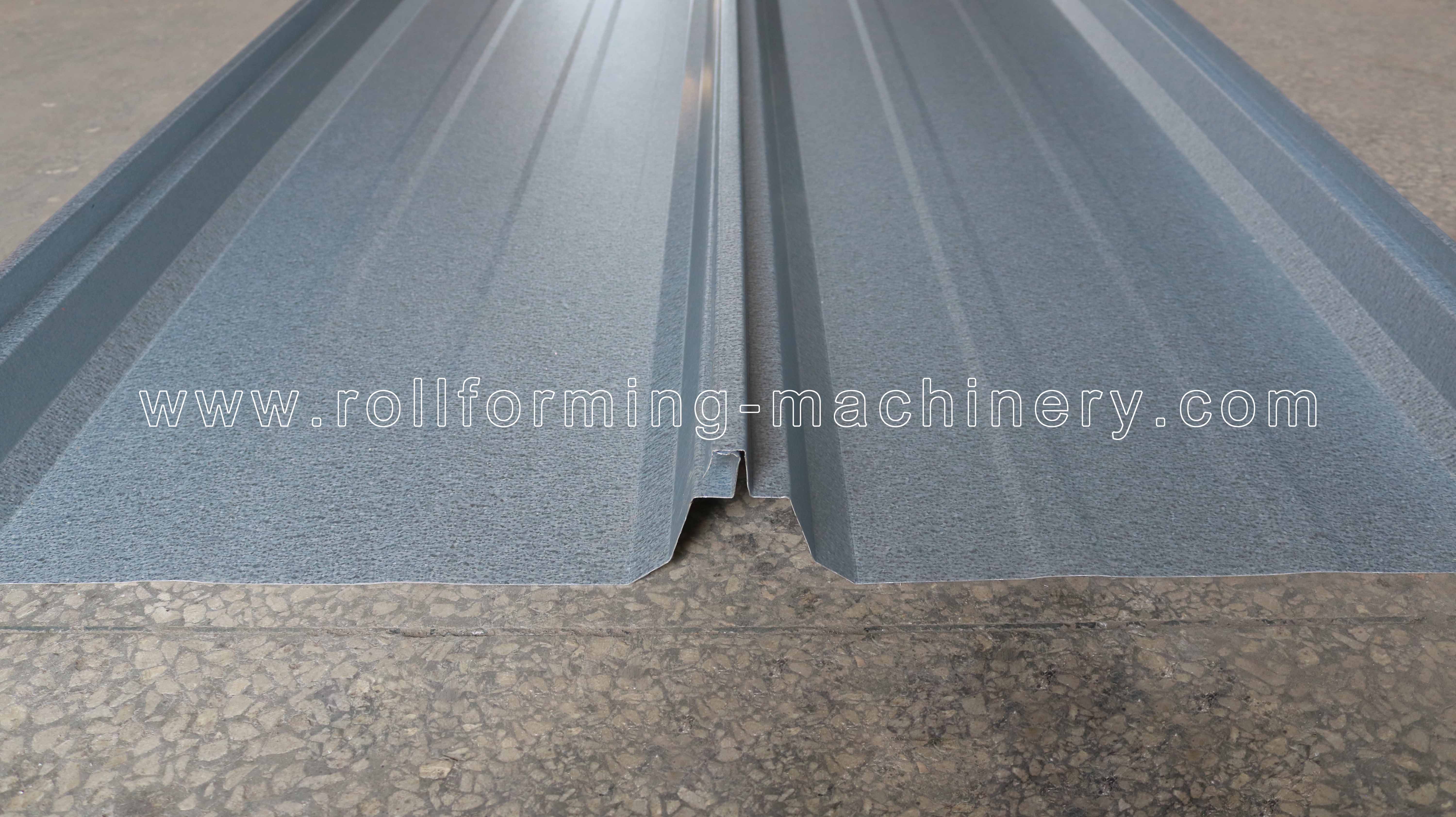

2. โปรไฟล์ Standing Seam ที่ผลิตขึ้นใช้ตะเข็บรีด 360° เต็มรูปแบบเพื่อให้มั่นใจ ความหนาแน่นของสภาพอากาศ;จับคู่กับส่วนรองรับการเลื่อน เพื่อให้ระบบหลังคาทั้งหมดมีฟังก์ชันการชดเชยที่สมบูรณ์แบบสำหรับการขยายตัวทางความร้อนและการหดตัวของความเย็น
3. ขายร้อนในญี่ปุ่น อินเดีย ไทย ฟิลิปปินส์ เวียดนาม ฯลฯ
Decoiler ไฮดรอลิก 3T →อุปกรณ์ Pre-Cutter แบบแมนนวล→อุปกรณ์แนะนำการให้อาหาร→ระบบการขึ้นรูปม้วน→อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns

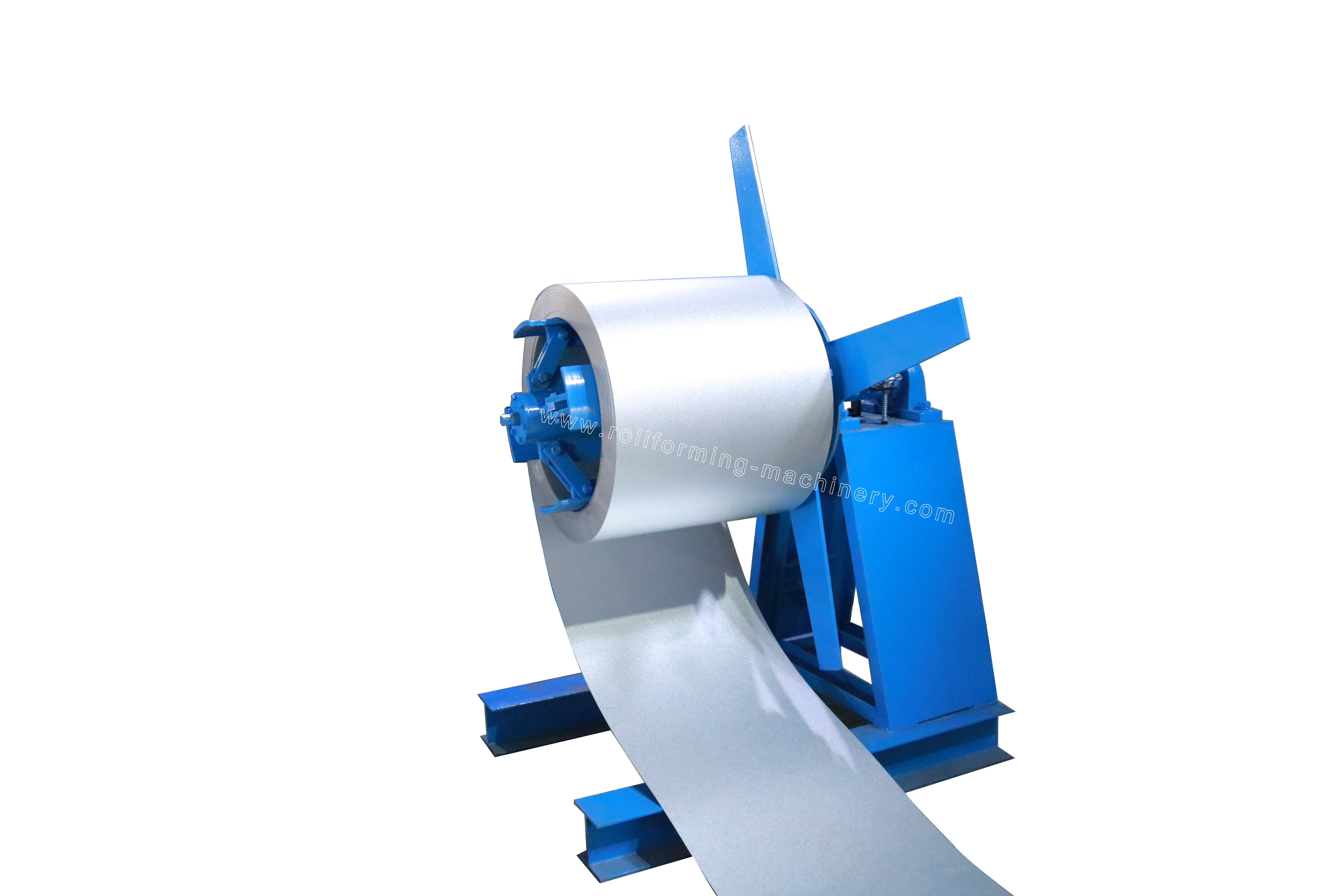

1) 3ต Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
พลังการให้อาหารอัตโนมัติและอุปกรณ์หยุดตัวเอง
ความกว้างการป้อนสูงสุด: 650มม
มอเตอร์ปั้มน้ำมัน:2.2KW
ความจุ:สูงสุด 3 ตัน

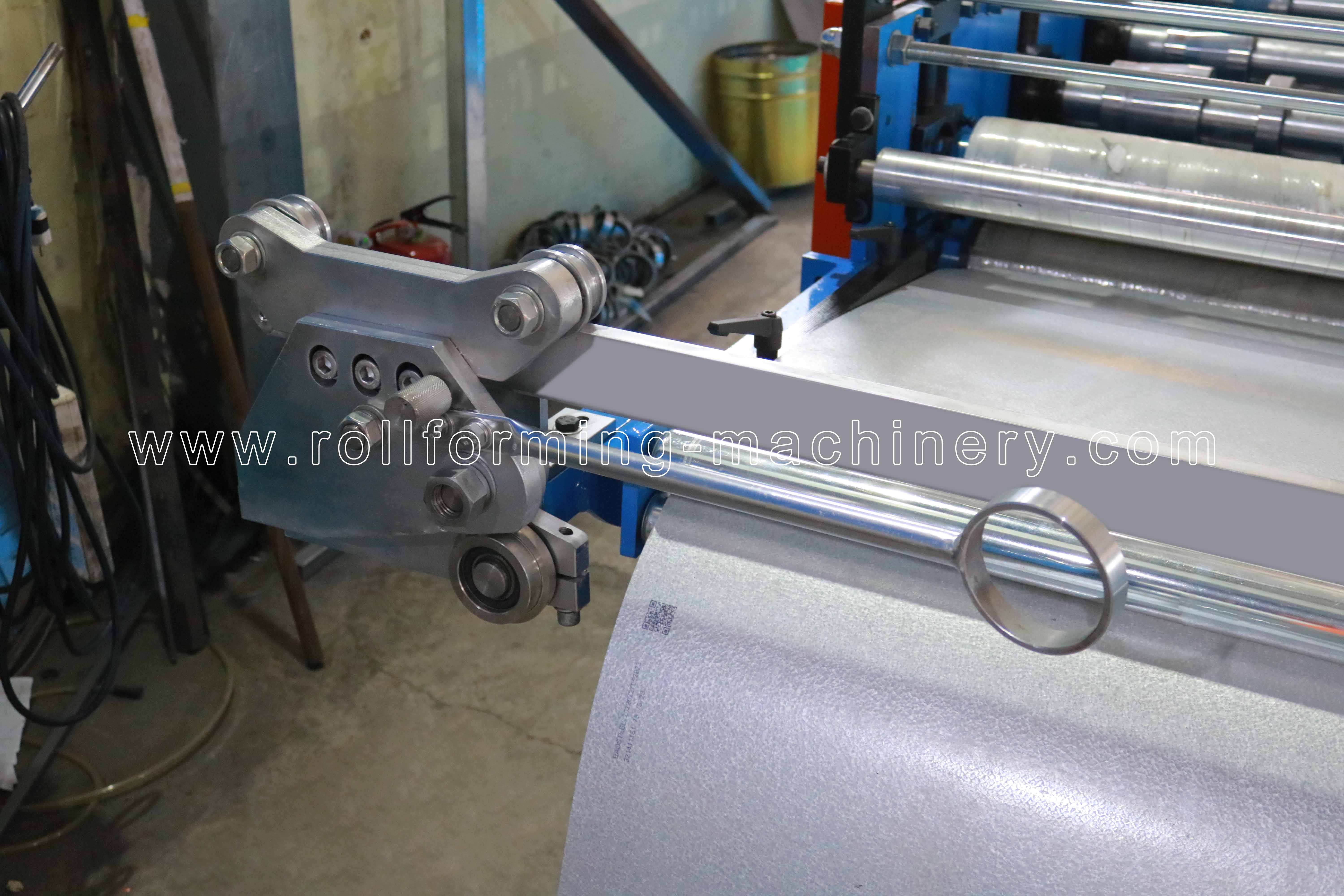

2) เครื่องตัดล่วงหน้า
ยี่ห้อ: บีเอ็มเอส ต้นฉบับ: จีน
ด้วยคู่มือป้อนวัสดุ หลีกเลี่ยงการสิ้นเปลืองวัสดุ

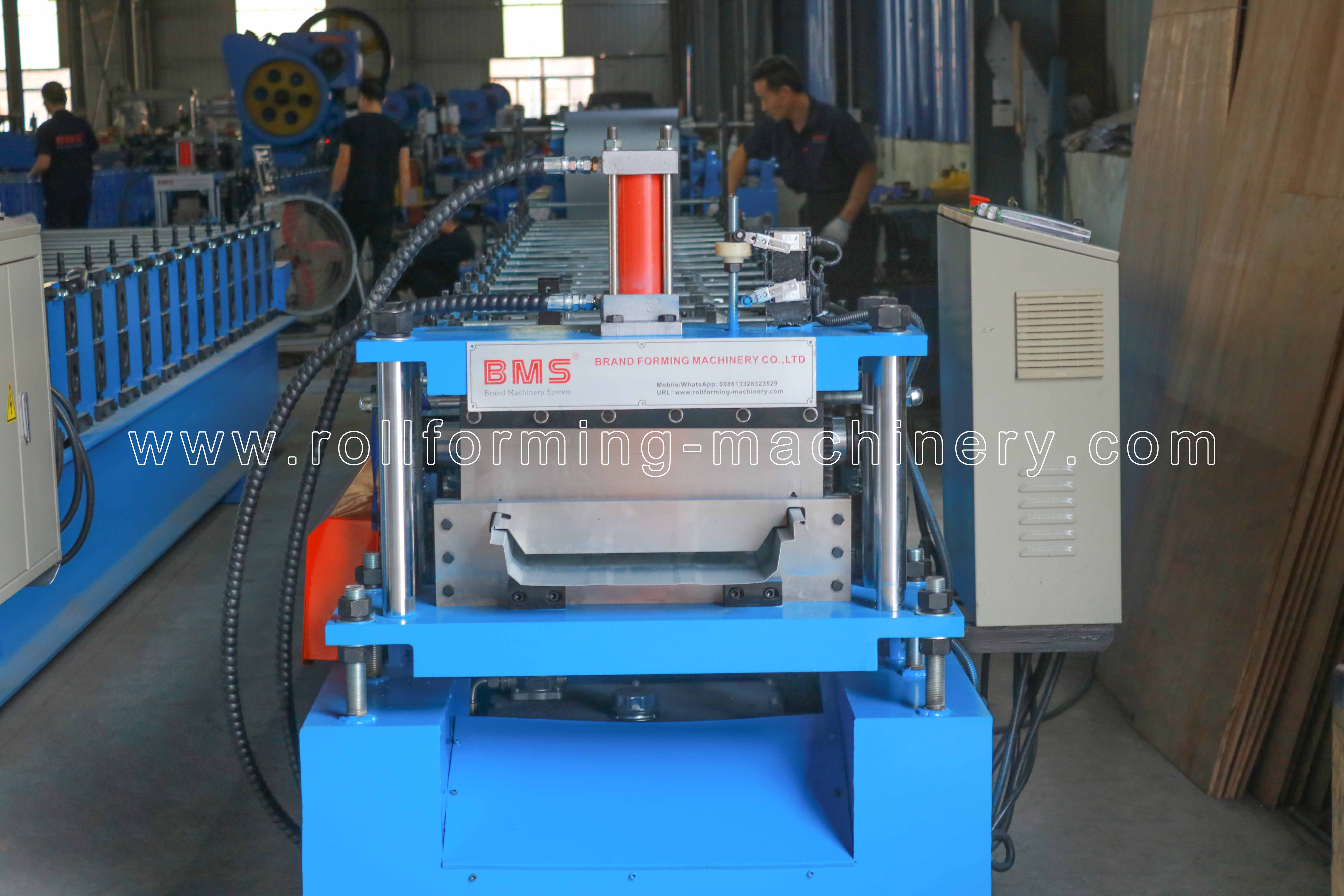

3) เครื่องหลัก

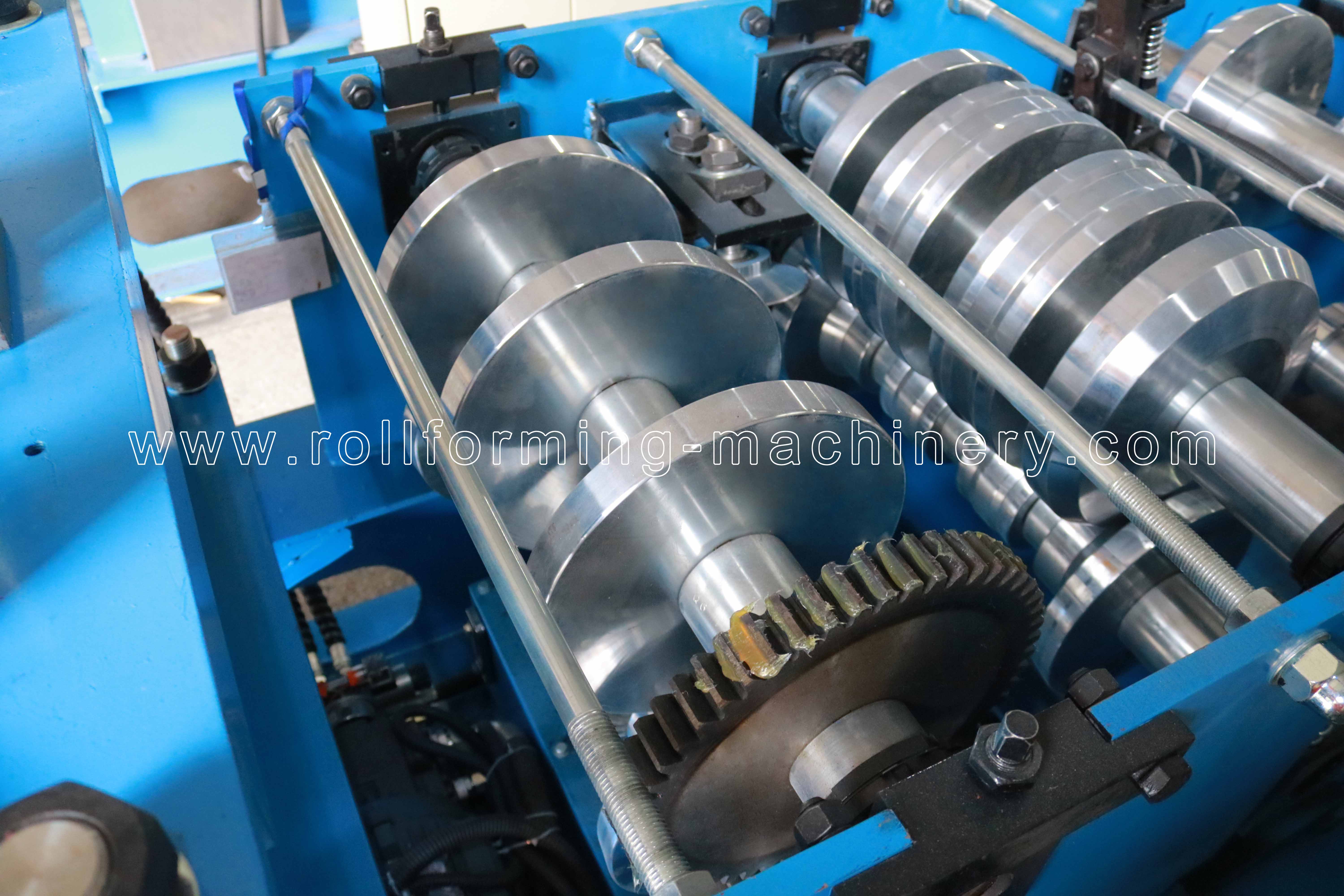

ลูกกลิ้งผลิตจากคุณภาพสูง เหล็ก 45#, เครื่องกลึง CNC, การอบชุบด้วยความร้อน.
ด้วยการเคลือบสีดำหรือการเคลือบฮาร์ดโครมสำหรับตัวเลือกต่างๆ
โครงตัวถังทำจาก 400# ฮ ชนิดเหล็กโดยการเชื่อม
ความเร็วในการขึ้นรูปจริง:20ม./นาที
4) ไฮดรอลิก เครื่องตัดโพสต์
โพสต์เพื่อตัด, หยุดเพื่อตัด, การออกแบบใบมีดตัดสองชิ้น
มอเตอร์ไฮดรอลิก:4KW; แรงดันตัด:0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด:Cr12MoV(= เหล็ก SKD11),อบร้อนถึง HRC58-62
ด้วยการตัดชีวิตอย่างน้อยหนึ่งล้านครั้ง
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก
5) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
สามารถเสร็จสิ้นการผลิตได้โดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
6) ออกจากแร็ค:สามหน่วย
7) การแสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม.
