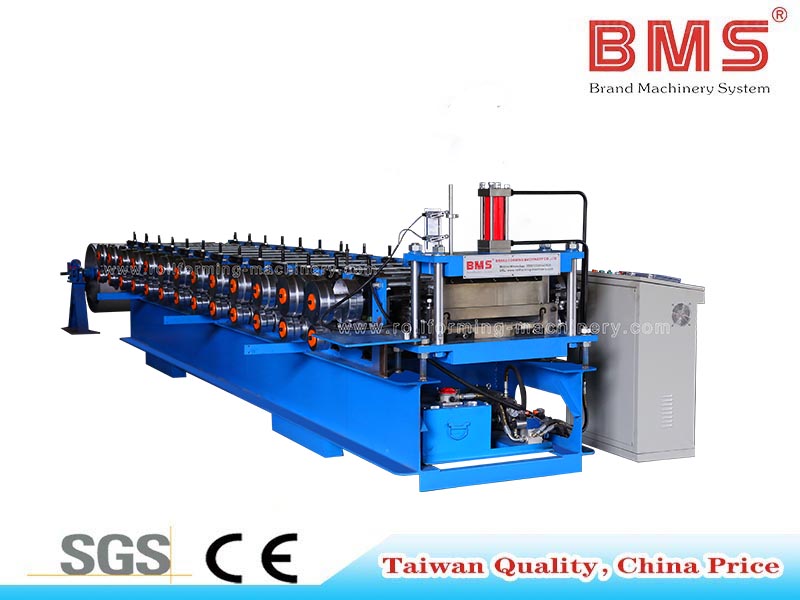

YX65-300,435,500
BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.5-1.2มม | การขึ้นรูปสถานี | 13 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามภาพวาด | โครงตัวถัง | H400 |
| 3. | วัสดุการใช้งาน | PPGI/อลูมิเนียมคอยล์ | ความหนาของผนังด้านข้าง | 18มม |
| 4. | มาตรฐานไฟฟ้า | 415V650Hz/3Ph | เส้นผ่านศูนย์กลางเพลา | เหล็ก 45# φ75มม |
| 5. | ไฮดรอลิก เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-700MM | กำลังมอเตอร์หลัก | 5.5*2KW |
| 6. | ความแข็งแรงของผลผลิต | 250/300/350/550 เมกะพาสคัล | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 22 ม./นาที | ความกว้างที่มีประสิทธิภาพ | 472/605/675/มม |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 40Cr, เครื่องจักรกลที่มีความแม่นยำ |
| 9. | มอเตอร์ไฮดรอลิก | 2.2KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะจัดเตรียมขนาดของวัสดุป้อนเพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||

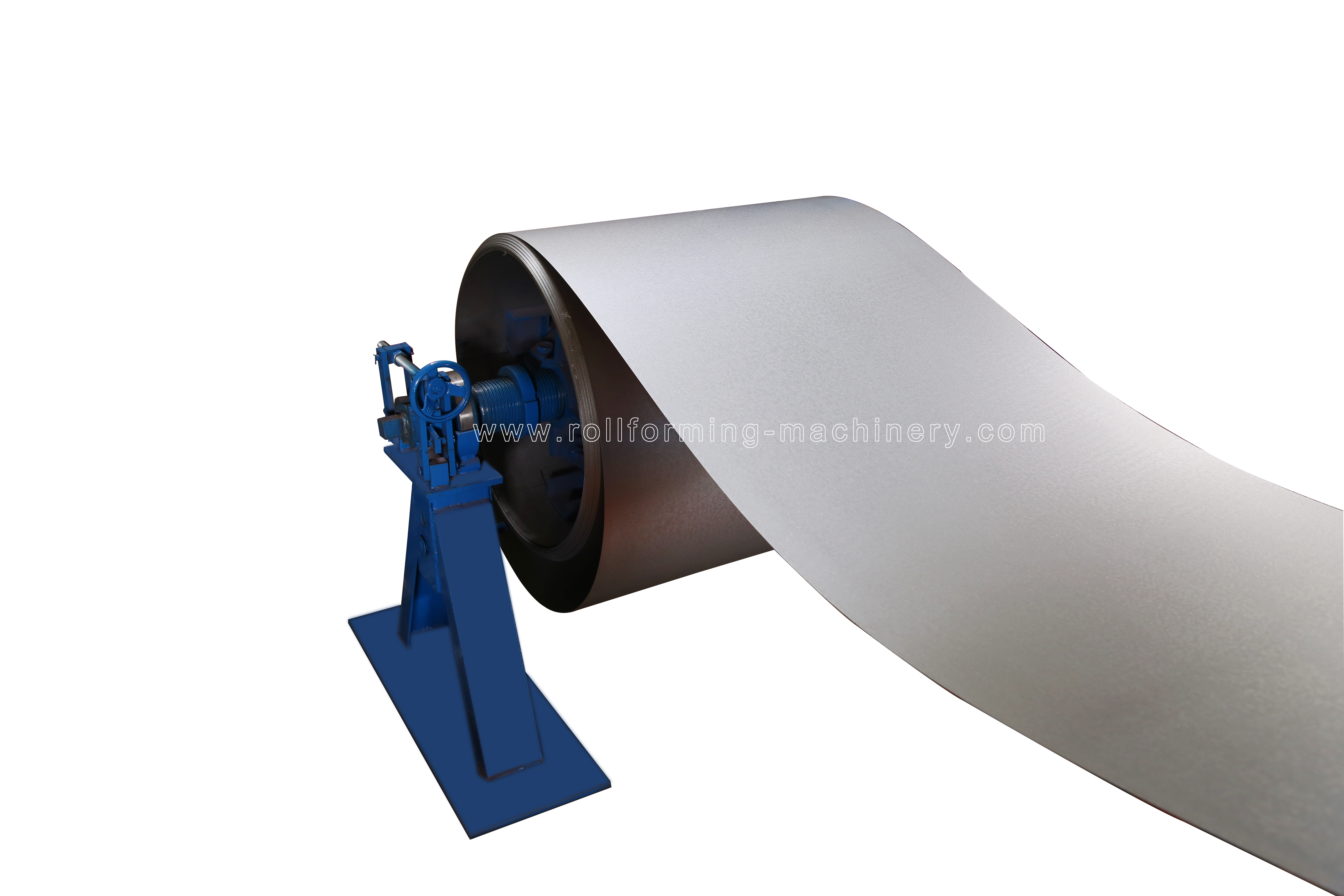

Decoiler แบบแมนนวล → คู่มือการให้อาหาร → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออก

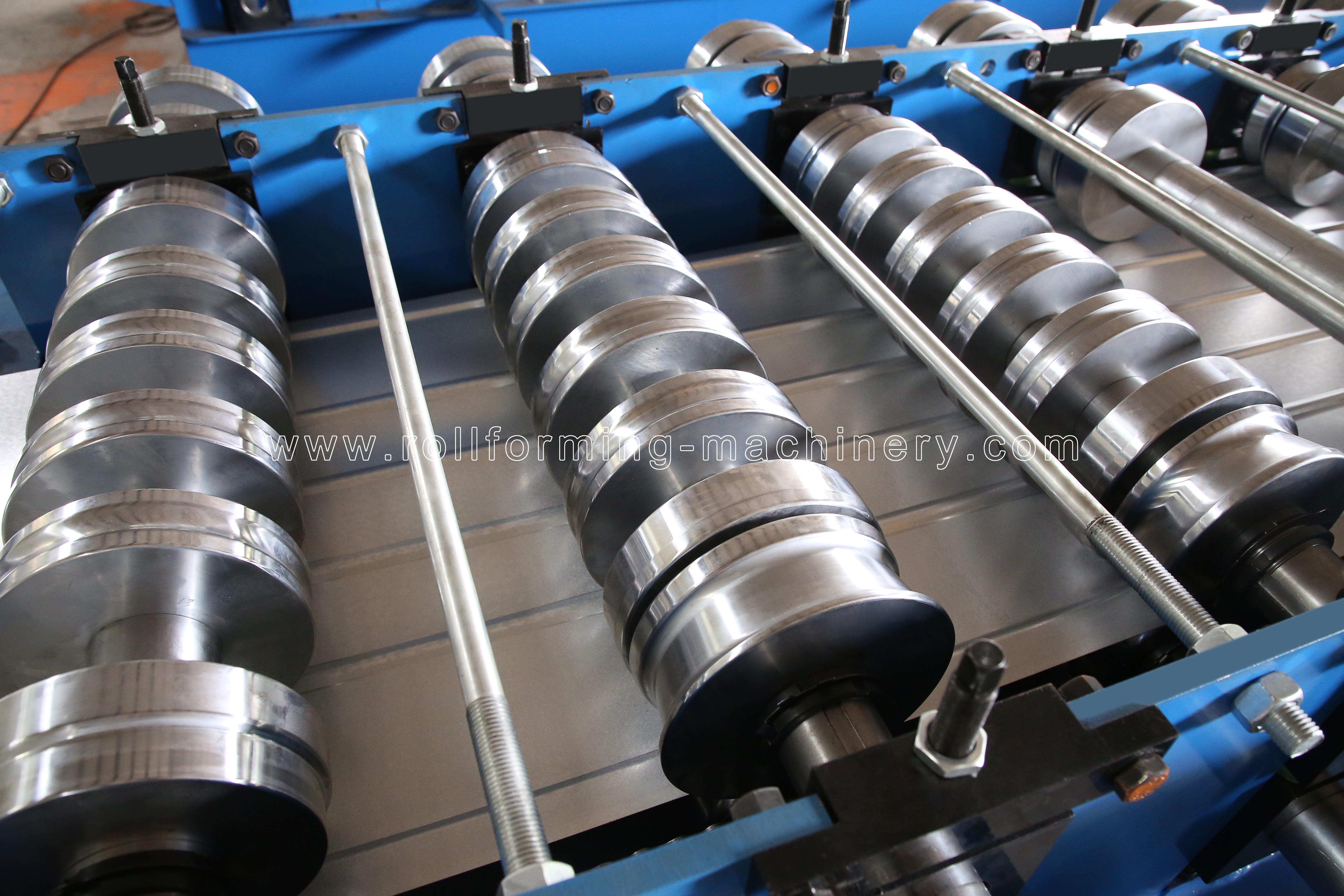

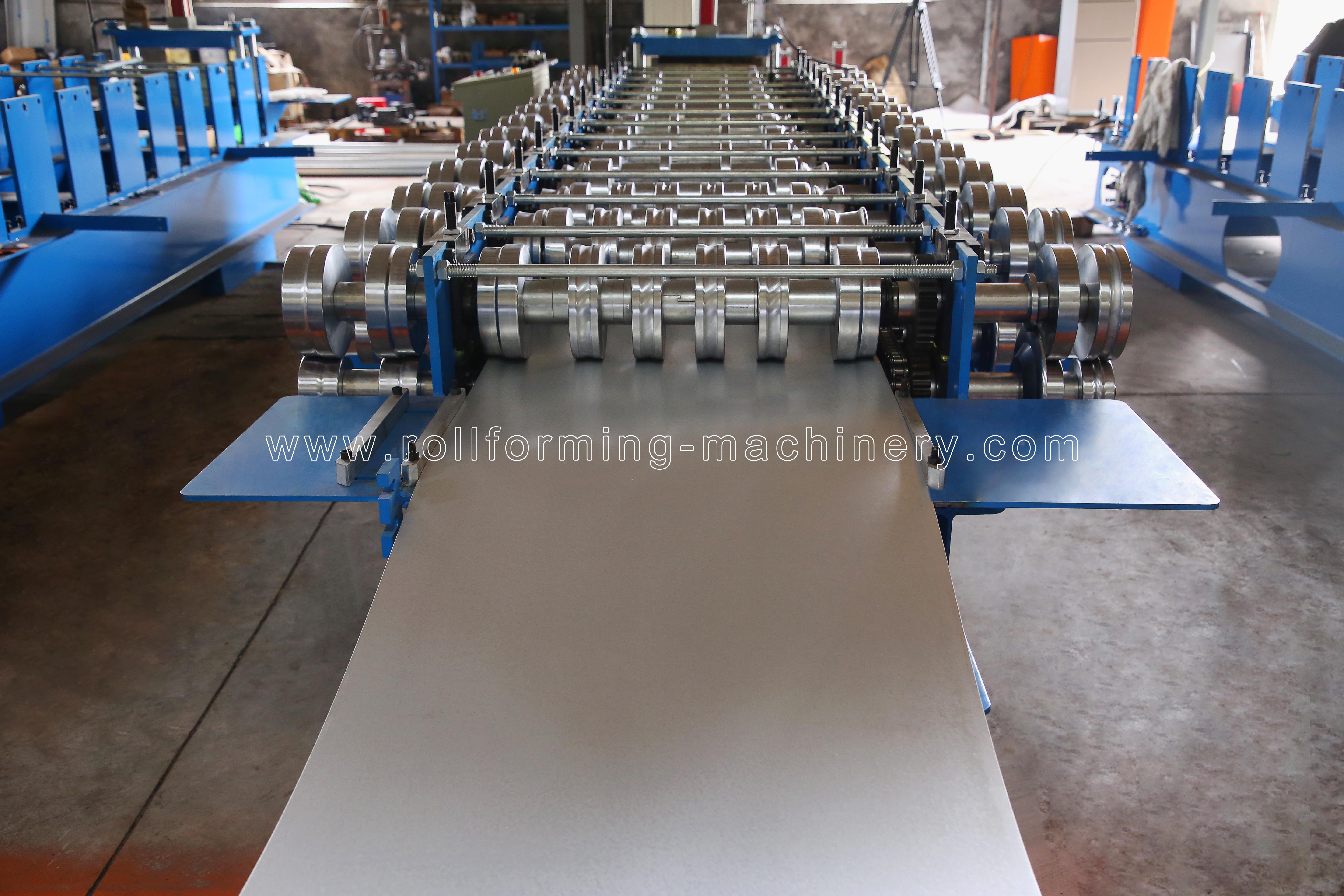

โรงงานขึ้นรูปม้วนหลัก

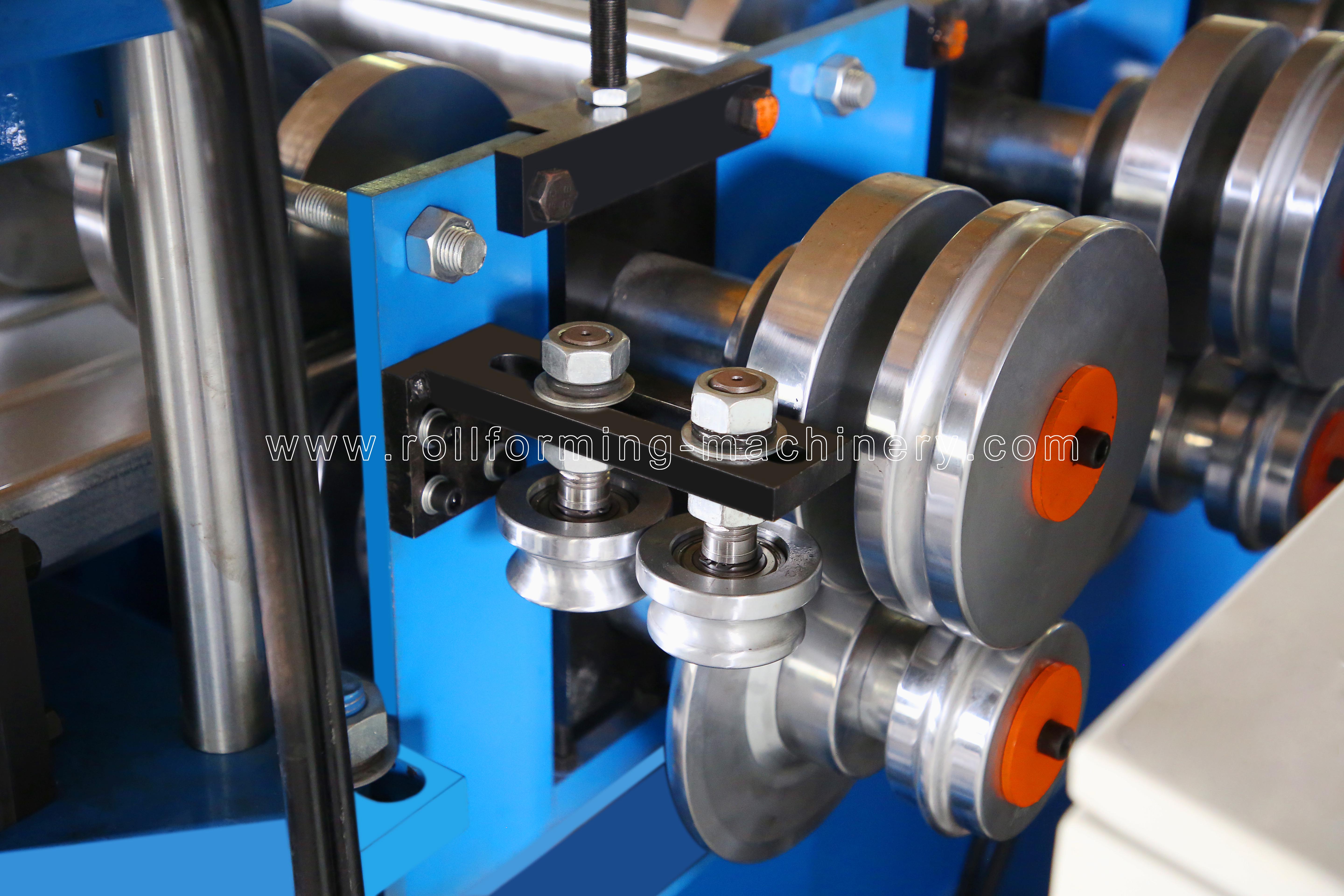

ลูกกลิ้งด้านข้างสำหรับการขึ้นรูปเทเปอร์
