BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 1.6-2.5มม | การขึ้นรูปสถานี | 18 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H450 |
| 3. | วัสดุการใช้งาน | กัลฟ์แผ่นอะไนซ์/ แผ่นรีดเย็น/แผ่นรีดร้อน | ความหนาของผนังด้านข้าง | 25มม |
| 4. | มาตรฐานไฟฟ้า | 415V/50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45#, φ80/65มม |
| 5. | ไฮดรอลิก เส้นผ่านศูนย์กลางของเดคูลเลอร์ | 5T-600มม | กำลังมอเตอร์หลัก | 15 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | G350-400Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 6-8 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | เหล็ก Gcr15, เหล็กแผ่นรีดร้อน58-62 |
| 9. | มอเตอร์ไฮดรอลิก | 11KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่องถอดรหัส (5Tons) → คู่มือการปรับระดับ / การให้อาหาร / อุปกรณ์เจาะ → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ออกจากแร็ค*2 → ระบบควบคุม PLC → สถานีไฮดรอลิก

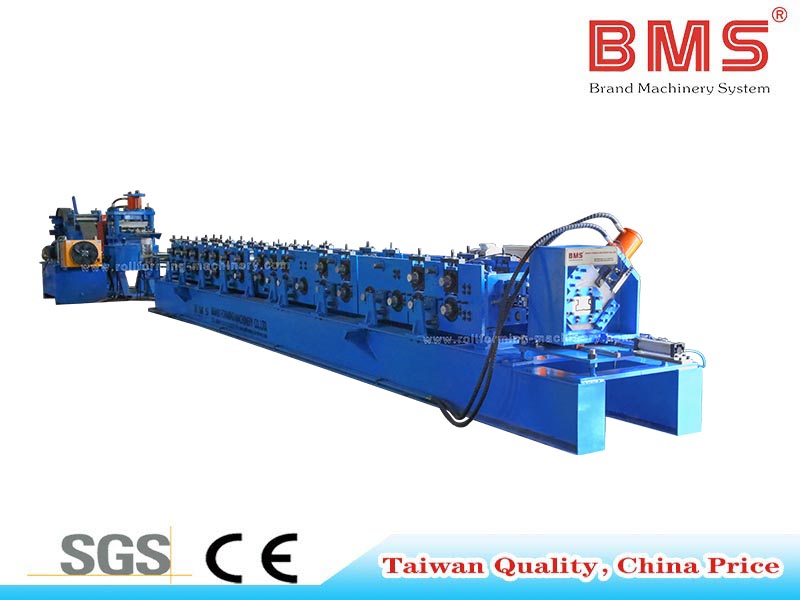

จอแสดงผลส่วนประกอบของเครื่อง

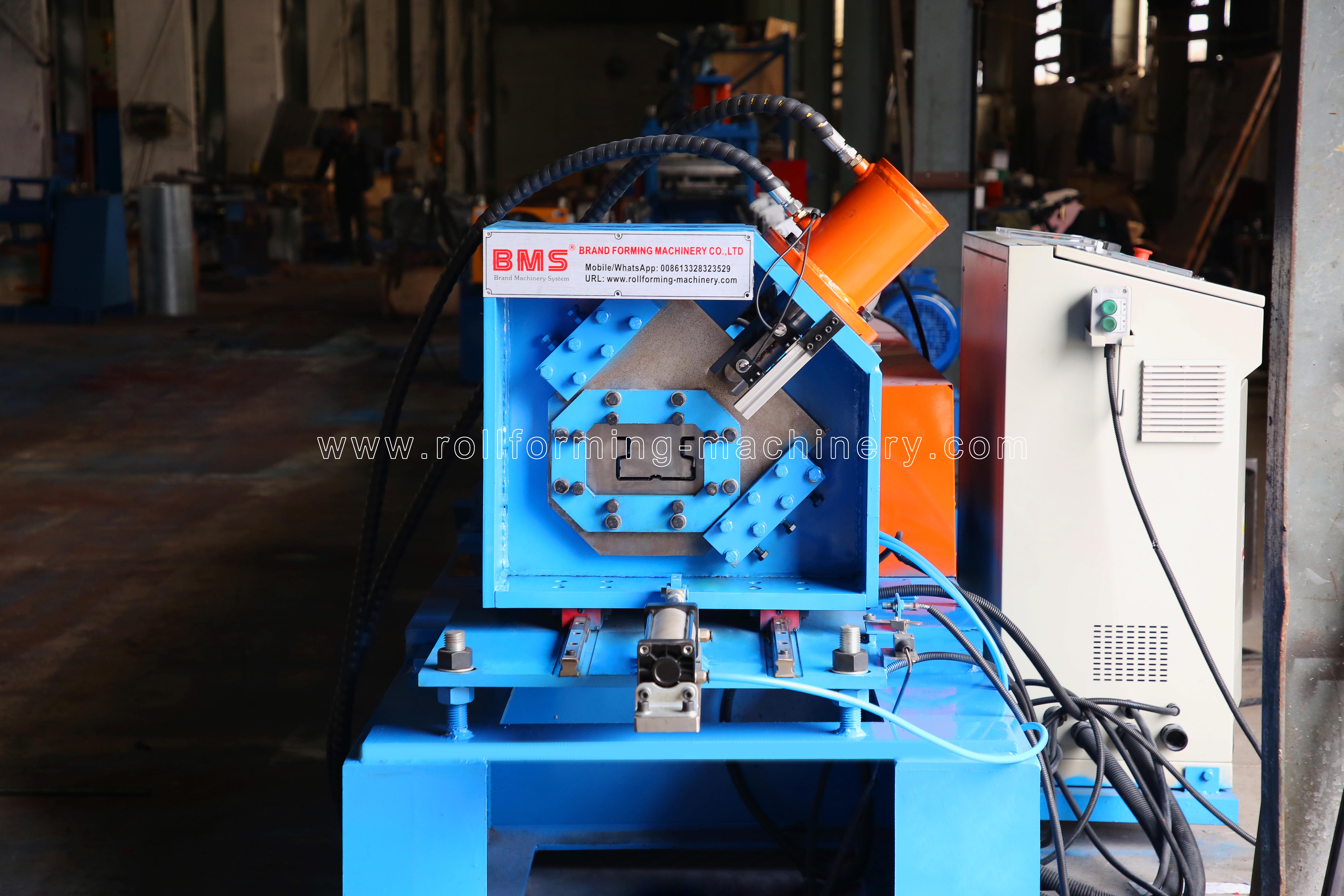

เครื่องตัดโพสต์
ไม่ขับเคลื่อน ควบคุมขดลวดเหล็กด้านในด้วยตนเอง เจาะหดตัวและหยุด
ความกว้างการป้อนสูงสุด: 1,000 มม.
ช่วง ID คอยล์ 508 มม. ± 30 มม.
ความจุ: สูงสุด5 ตัน
โพสต์เพื่อตัด หยุดเพื่อตัด การออกแบบใบมีดตัดสองชิ้น ไม่มีการเว้นวรรค
มอเตอร์ไฮดรอลิก:11KW ความดันตัด: 0-16Mpa;
เวลาในการตัด: 2 วินาที
วัสดุเครื่องมือตัด: Cr12MoV(= SKD11 ด้วยอายุการตัดอย่างน้อยหนึ่งล้านครั้ง) การอบชุบด้วยความร้อนถึง HRC58-62 องศา
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก
เครื่องถอดรหัส
อุปกรณ์ให้อาหารเซอร์โว
ขึ้น สาม ลง สี่ อุปกรณ์ปรับระดับเพลาทั้งหมด 7 ชุด พร้อมรางป้อนวัสดุ โครงตัวถังทำจาก H450 ชนิดเหล็กโดยการเชื่อมความหนาของผนังด้านข้าง:Q235 t25mm.เพลาผลิตจาก เหล็ก 45#, กลึงด้วยความแม่นยำกำลังมอเตอร์:2.2KW
63 ตัน เครื่องเจาะความเร็วสูงก่อนขึ้นรูปม้วน ติดตั้งเครื่องเจาะ 1 ชุด เครื่องเจาะ 4 ด้านพร้อมฝาครอบนิรภัย และ 1 ด้านเปิดประตู โดยระบบควบคุม PLC

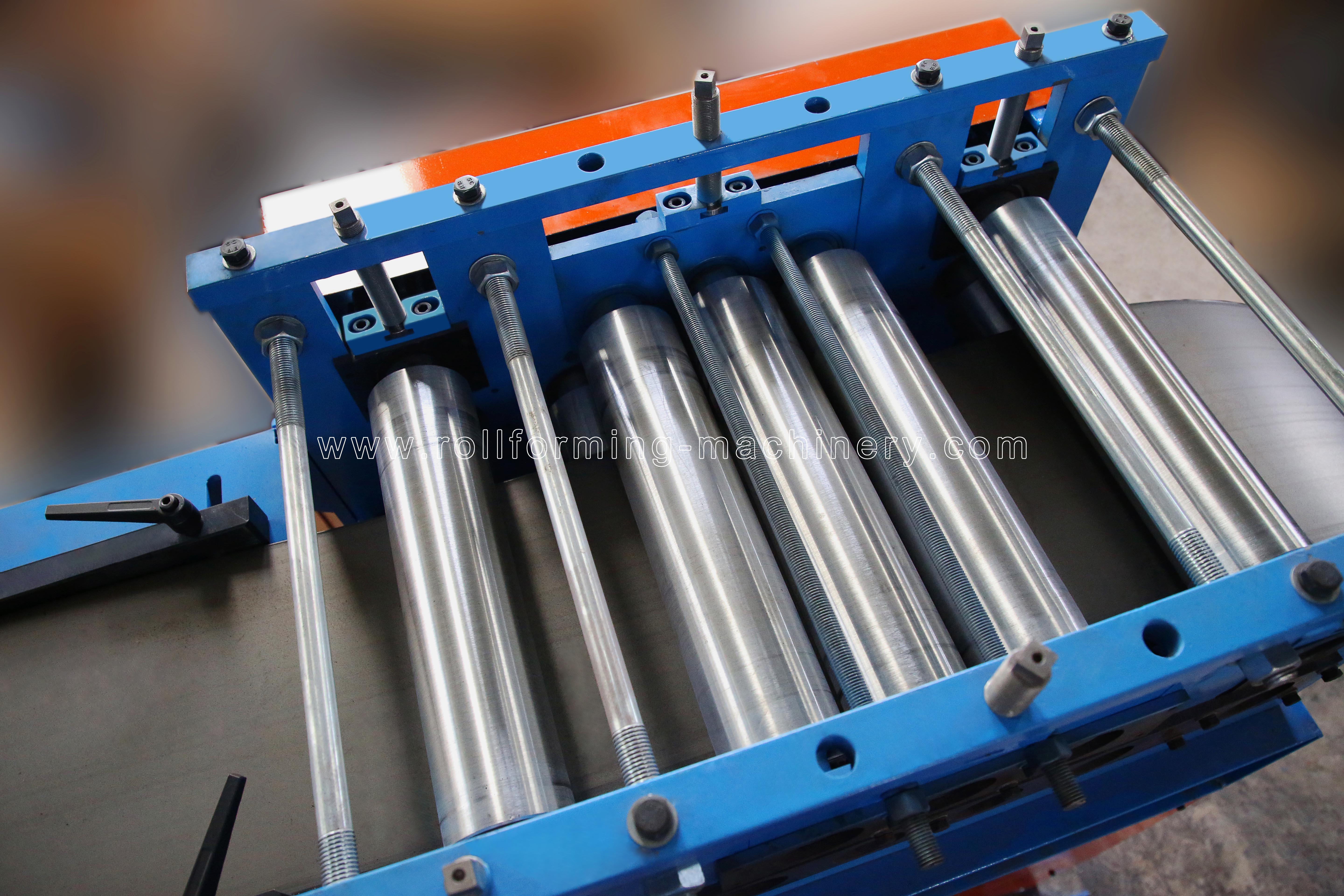

อุปกรณ์ปรับระดับ

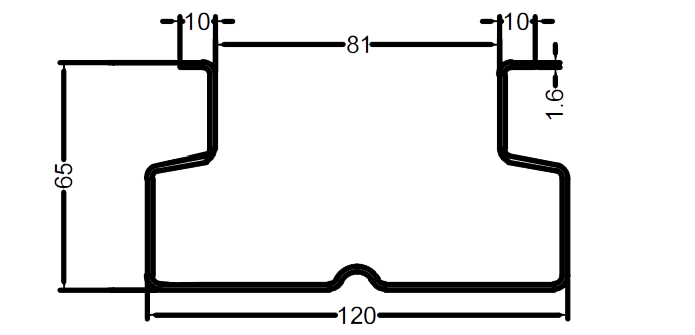

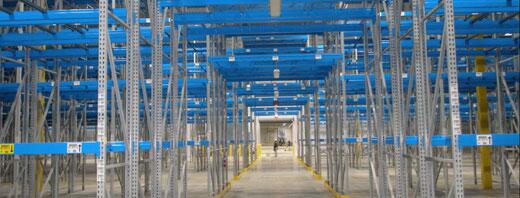

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
