| จำนวน： | |
|---|---|

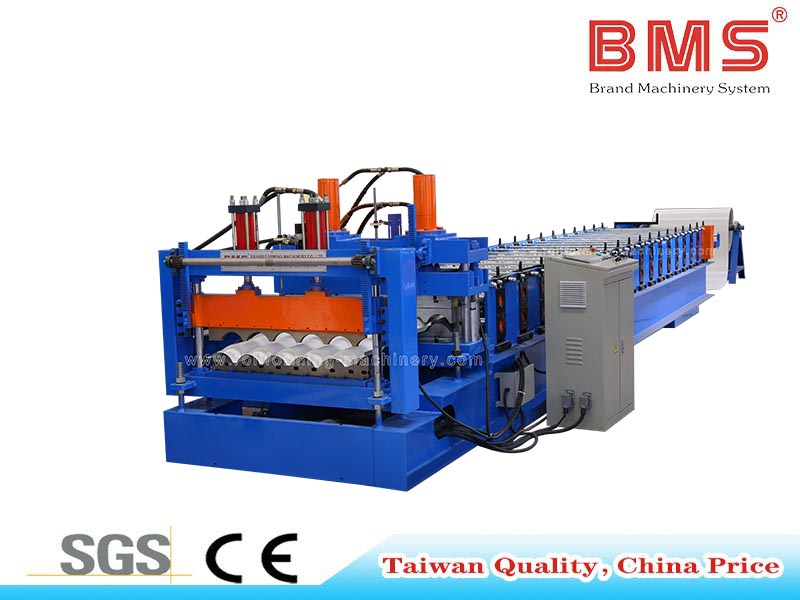

BMS
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.35-0.45มม | การขึ้นรูปสถานี | 18 ขั้นตอน |

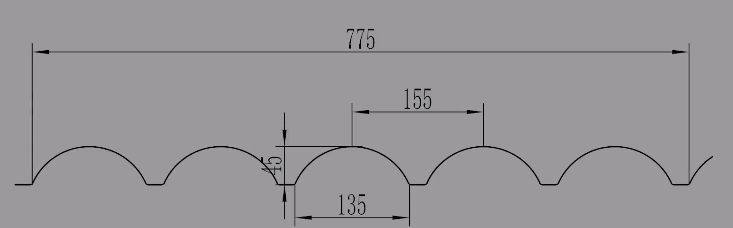

| 2. | ความกว้างของการป้อน | ตามรูปวาด | โครงตัวถัง | H450 |
| 3. | วัสดุการใช้งาน | คอยล์สังกะสีและ PPGI | ความหนาของผนังด้านข้าง | 18มม |
| 4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ75มม |
| 5. | เส้นผ่านศูนย์กลาง Decoiler แบบแมนนวล | 5T-1250MM | กำลังมอเตอร์หลัก | 7.5 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 4-6 ม./นาที | ความกว้างที่มีประสิทธิภาพ | 1,000 มม |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45# เหล็ก, เครื่องกลึง CNC, การอบชุบด้วยความร้อน |
| 9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่อง Decoiler แบบแมนนวล (5 ตัน) → คู่มือการป้อน → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดโพสต์ไฮดรอลิก (ใบมีดตัดสองชิ้น) → ชั้นวางทางออก*3 → ระบบควบคุม PLC → สถานีไฮดรอลิก
จอแสดงผลส่วนประกอบของเครื่อง

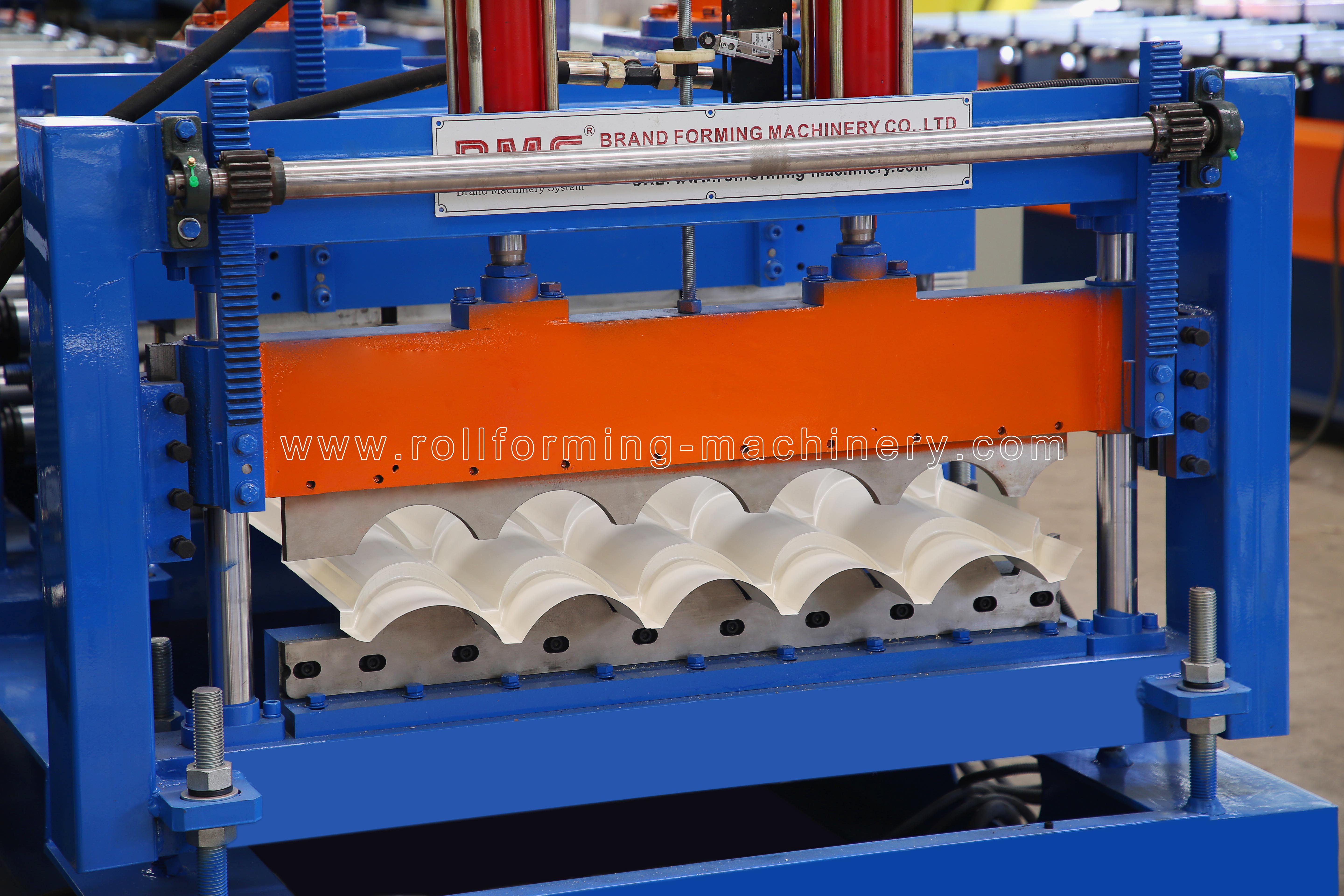

อุปกรณ์ลายนูน

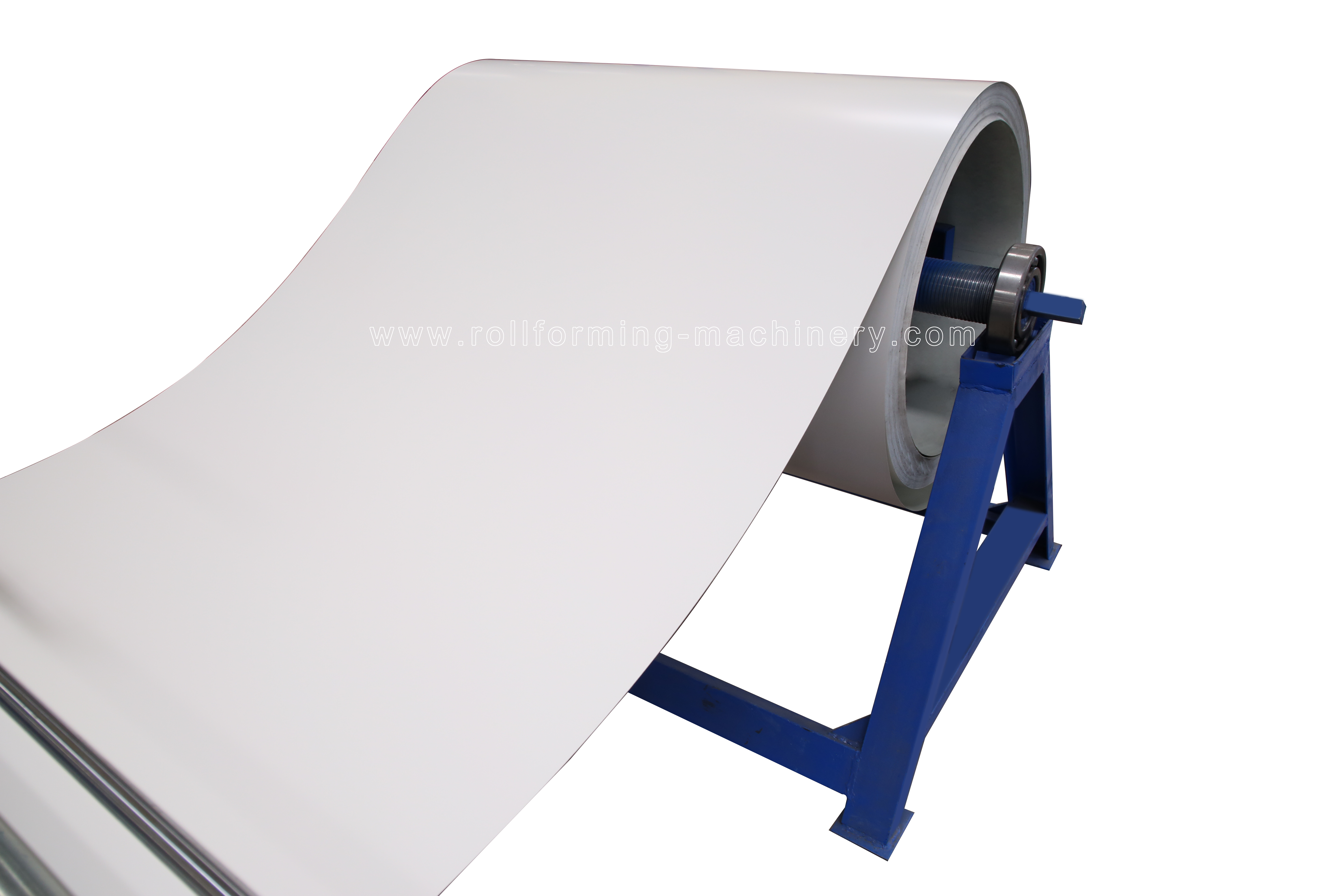

Un-Powered ควบคุมการหดตัวและหยุดขดลวดเหล็กด้านในด้วยตนเอง
ความกว้างการป้อนสูงสุด:1200มม,
ช่วงรหัสคอยล์:508 มม. ± 30 มม
ความจุ:สูงสุด.5 ตัน

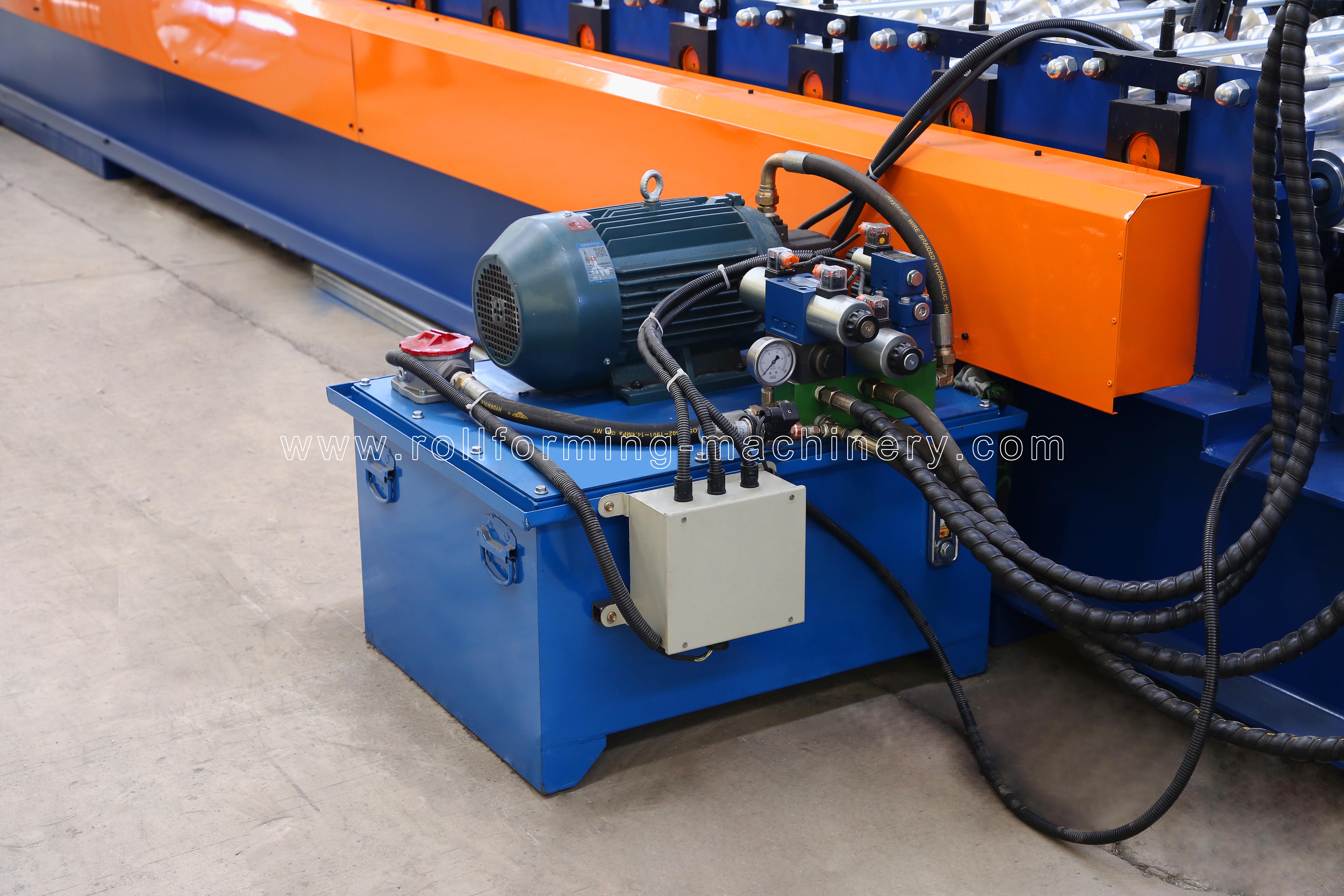

สถานีไฮโดรลิค
เครื่องถอดรหัส
มอเตอร์ไฮดรอลิก: 11KW

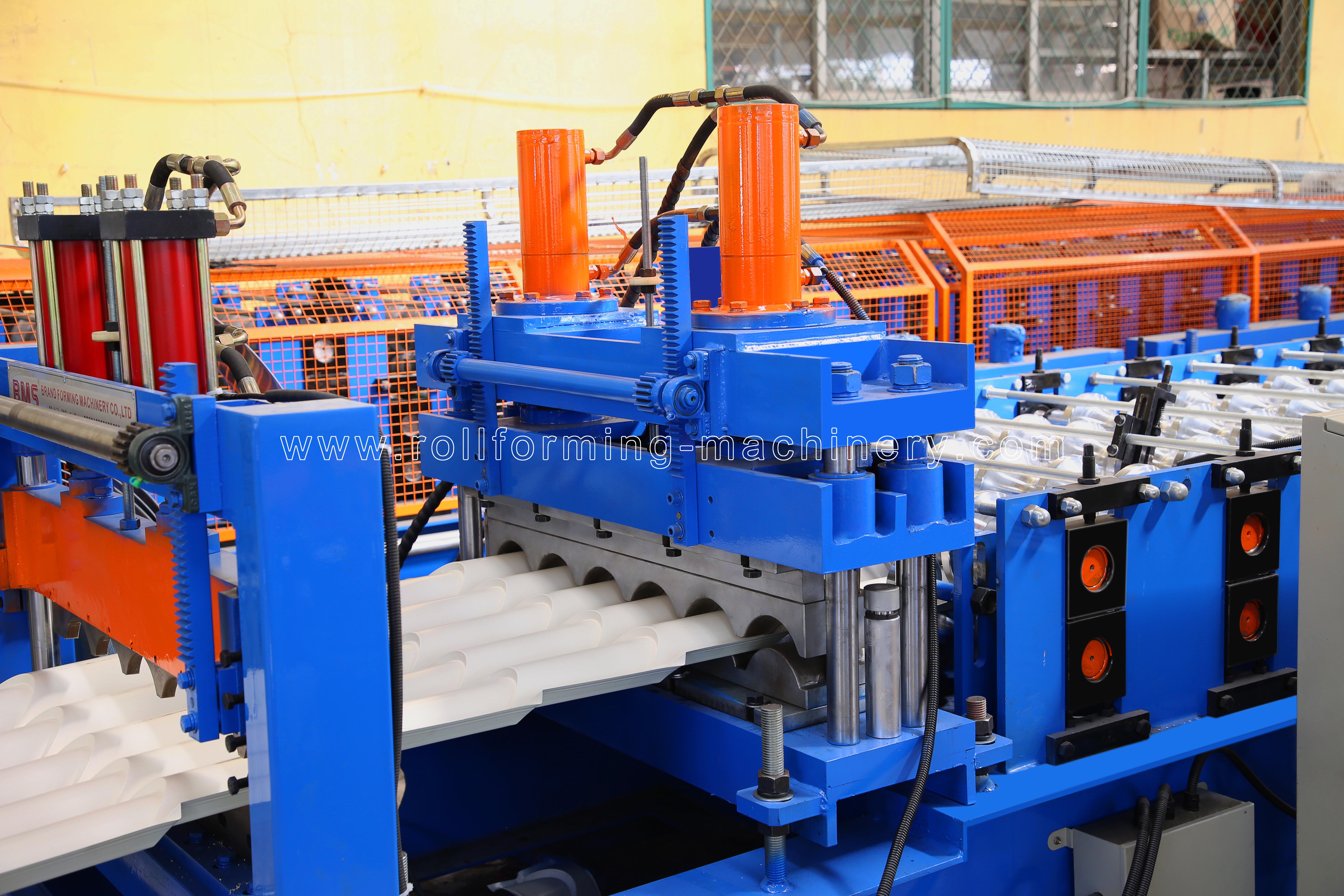

เครื่องตัดโพสต์

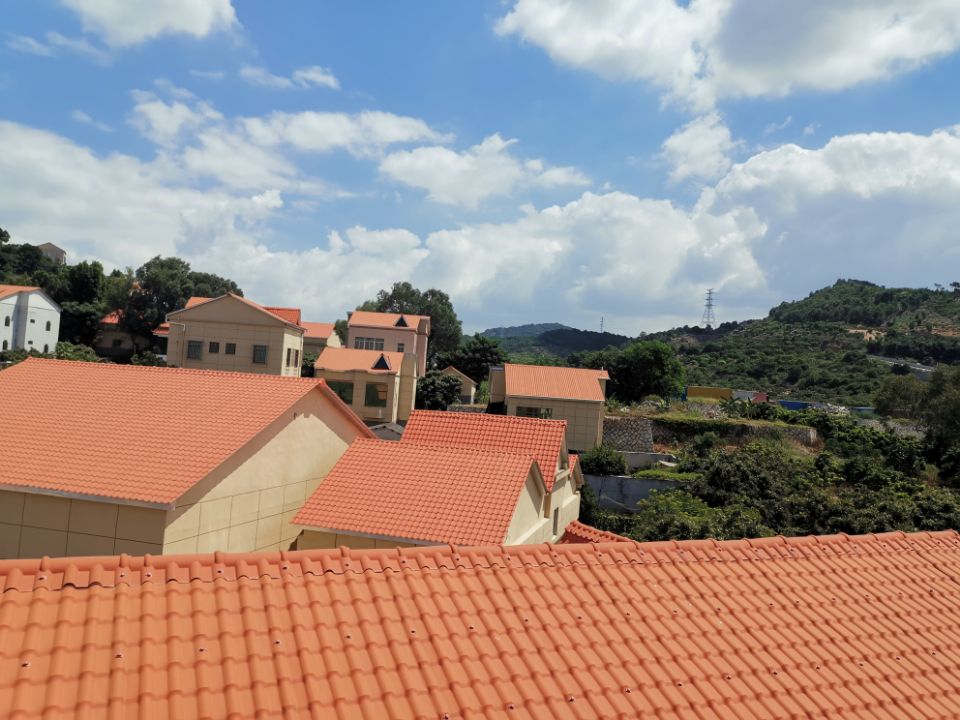

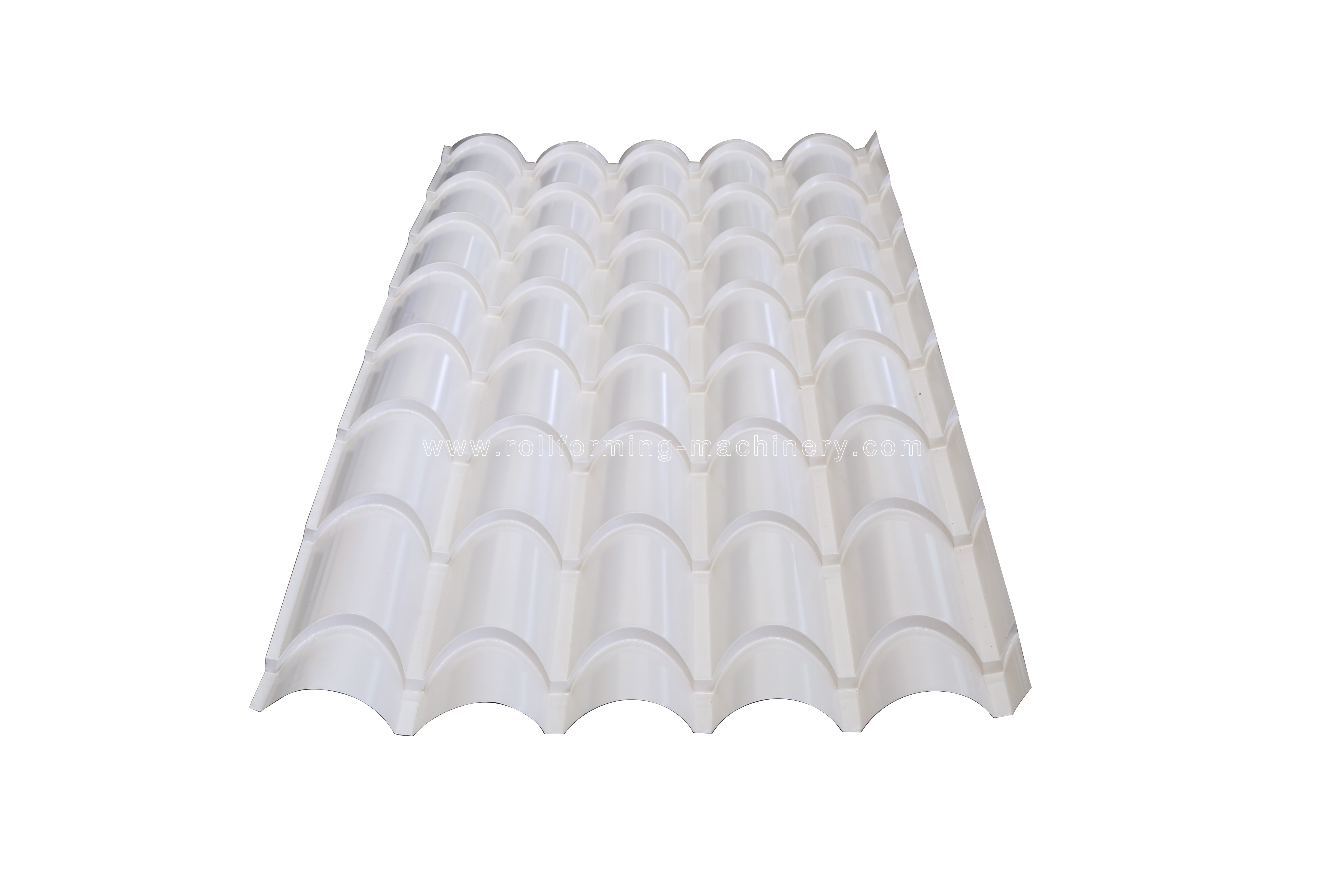

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
